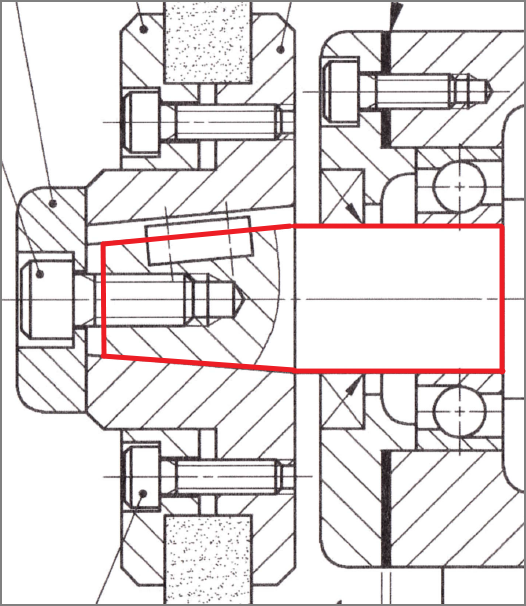

테이퍼 축에 있는 키 홈의 국부 투상도 테이퍼 축에 평행 키나 반달 키가 있을 때의 인벤터에서 #보조 투상도 만드는 방법에 대해 알아보도록 하겠습니다. 1. 테이퍼 축 모델링 축의 일부만 모델링하도록 하자. ① 인벤터의 X - Y 평면에 다음과 같이 스케치한다. ② [회전]하여 축을 만든다. ③ [돌출]로 키 홈을 만든다. - 대칭 방향, 5mm ④ 4개의 모서리에 [모깍기]로 R2.5를 필렛을 준다. ⑤ [저장]한다. 2. 투상도 작도 미리 만들어 놓은 도면에서 투상도를 작도한다. ① 정면도 작도 [기준] 뷰를 아래 그림과 같이 작도한다. ② 정면도를 더블 클릭하여 [은선]의 가시성을 켠다. ③ 키 홈의 국부 투상도 작도 [보조] 뷰를 클릭하고 기준 뷰를 선택한다. '뷰 방향을 정의할 선형 모형 모서리..

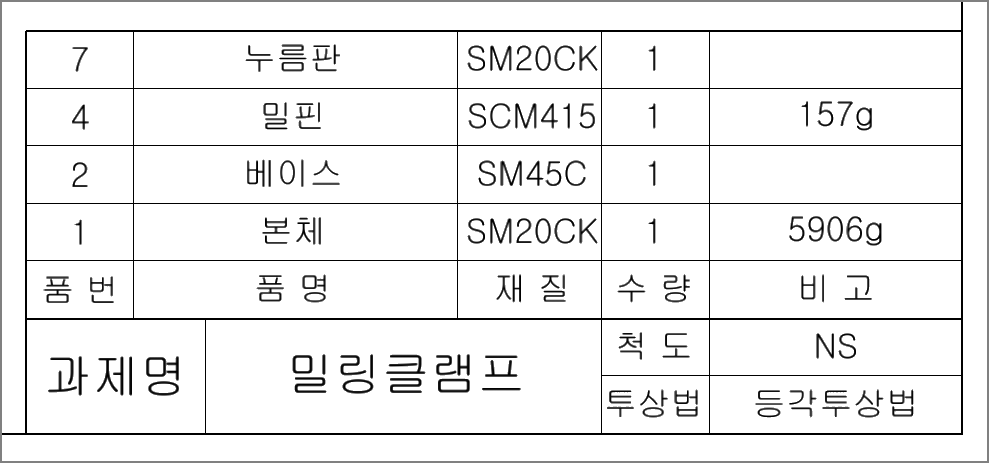

전산응용기계제도기능사 질량 기입 방법 전산응용기계제도기능사 시험은 2D 부품도 1장, 3D 렌더링 등각투상도 1장, 2장을 작성, 출력하여 제출하면 되는데, 3D 렌더링 등각투상도의 부품란의 비고에 주어진 부품의 질량을 그램(g) 단위로 넣어야 합니다. 보통 2개 정도 질량을 구하라고 합니다. 인벤터에서 질량 구하는 방법은 간단하지만 3d 작업을 어떻게 했느냐에 따라 조금 차이가 있으니 정리하는 차원에서 보시기 바랍니다. 1. 단품을 모델링한 경우 (Single solid body - 부품 파일 하나에 솔리드 하나) ① 파일 - iproperties 클릭 ② iproperties창의 [물리적] 탭메뉴 클릭하고 재질(M)은 강철을 선택한다. 자동으로 계산된 질량(S)이 kg단위로 표기 된다. (현재는 1...

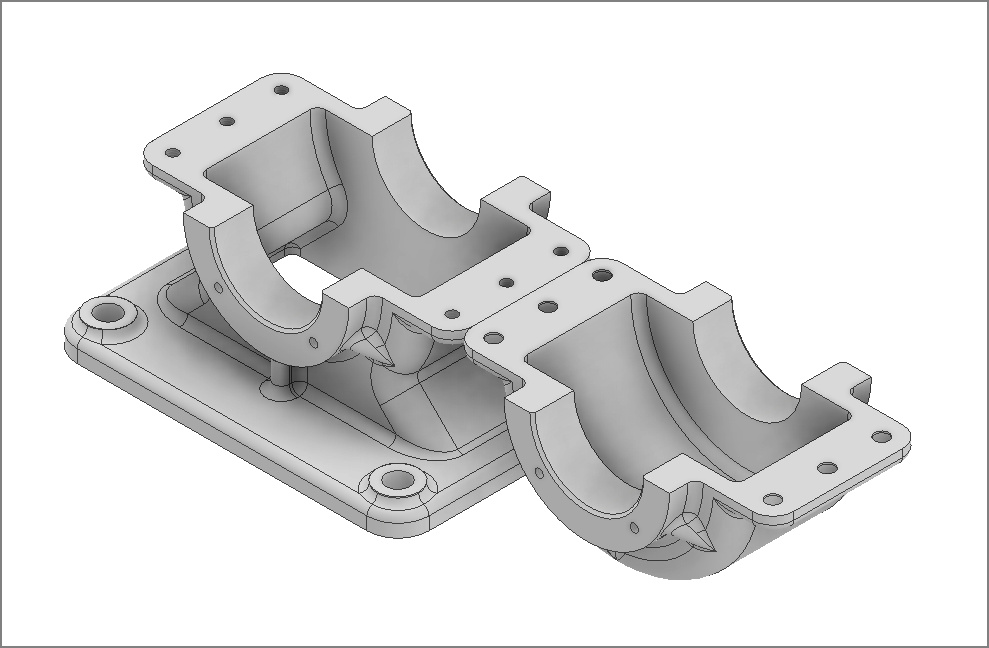

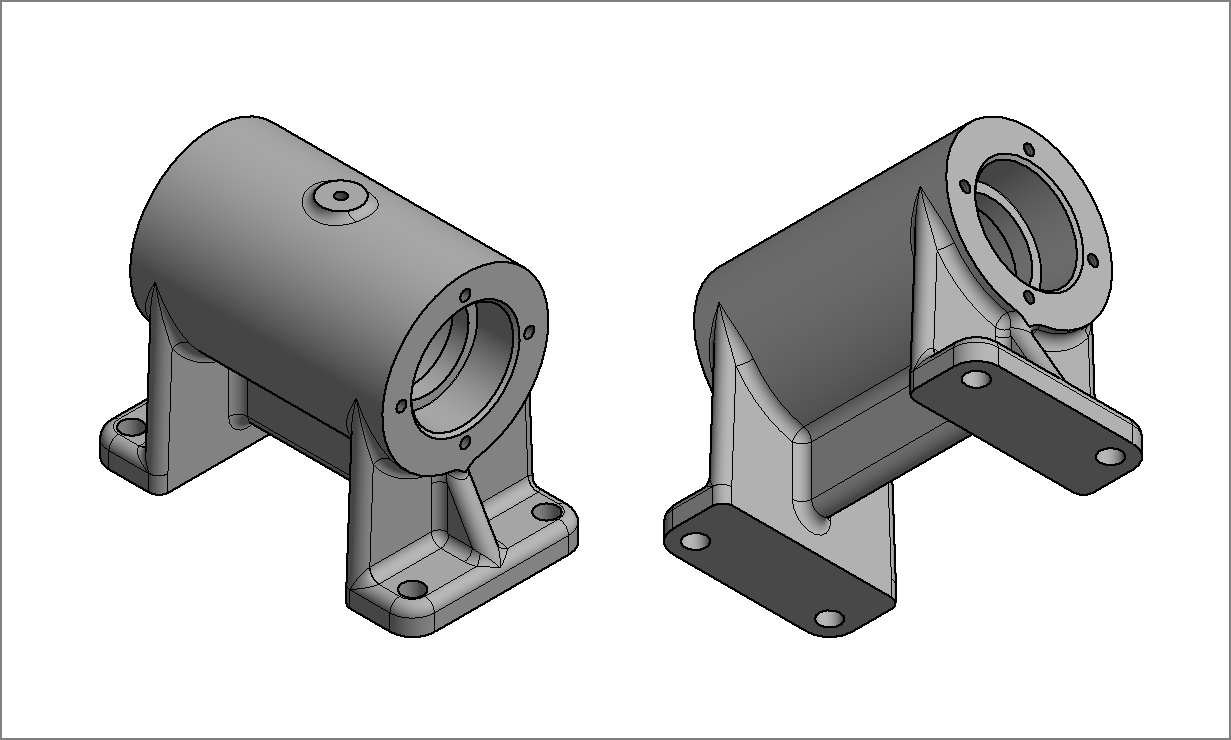

분할을 활용한 이중 스퍼 기어 박스 인벤터 모델링 이번 시간에는 '이중 스퍼 기어 박스' 모델링을 같이 해보도록 하겠습니다. '본체'와 '본체 커버' 각각 하나씩 그리기에는 번거로운 일이고 시간도 걸리기에 하나로 모델링하고 분할을 사용해 두 개의 부품으로 만드는 방법을 알아보도록 하겠습니다. 1. 스케치 ① 안쪽 형상을 옵셋 하여 만들기 위해 먼저 옵셋을 위한 바깥쪽 형상만 스케치한다. ② [간격 띄우기] 명령을 실행하고, 빈 공간에 우클릭하여 [루프 선택]을 해제한다. ③ 필요한 선 3개를 선택한다. ④ 우클릭하여 [계속]을 클릭하고, 간격 띄우기 값을 6mm 주고 엔터 한다. 스케치1 ⑤ 양쪽에 동그라미 친 부분처럼 직선 두 개를 그려준다. ⑥ [ 두 점 직사각형 ] 명령을 이용해 원의 중심에 직사각..

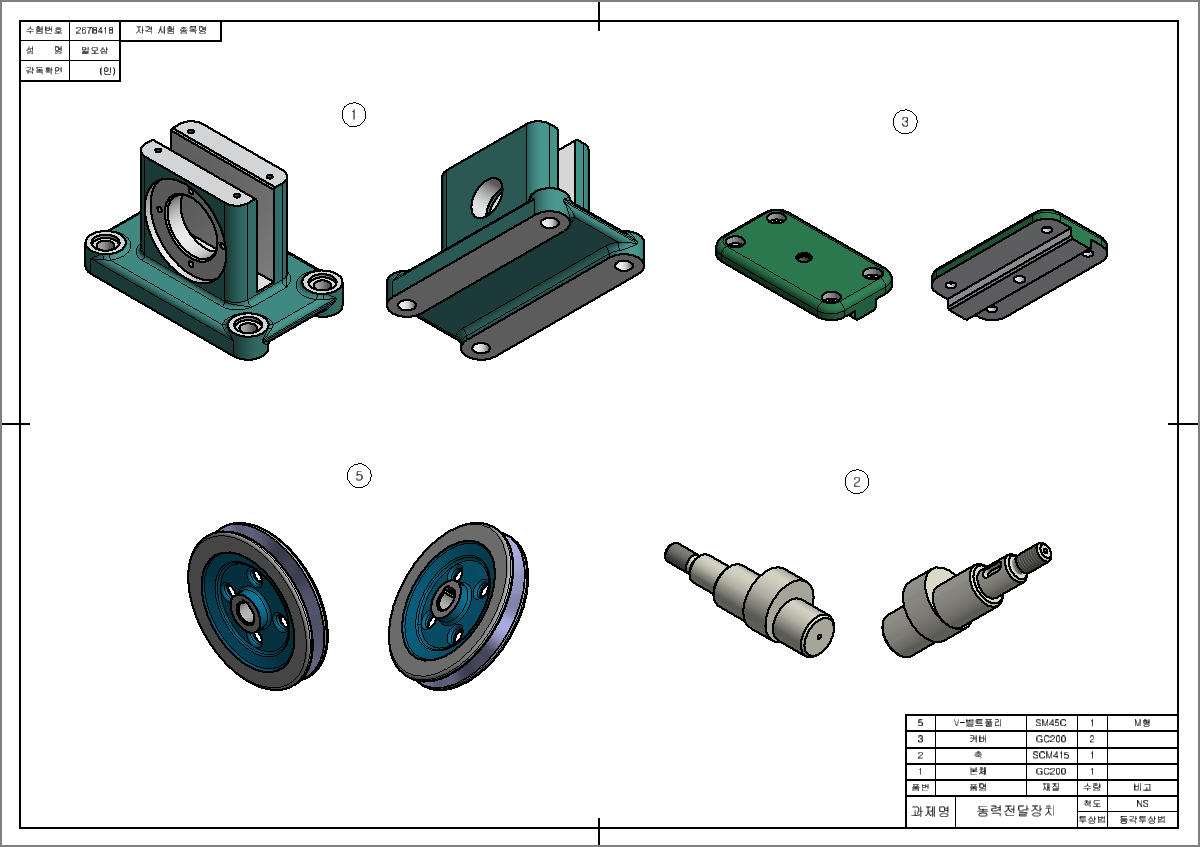

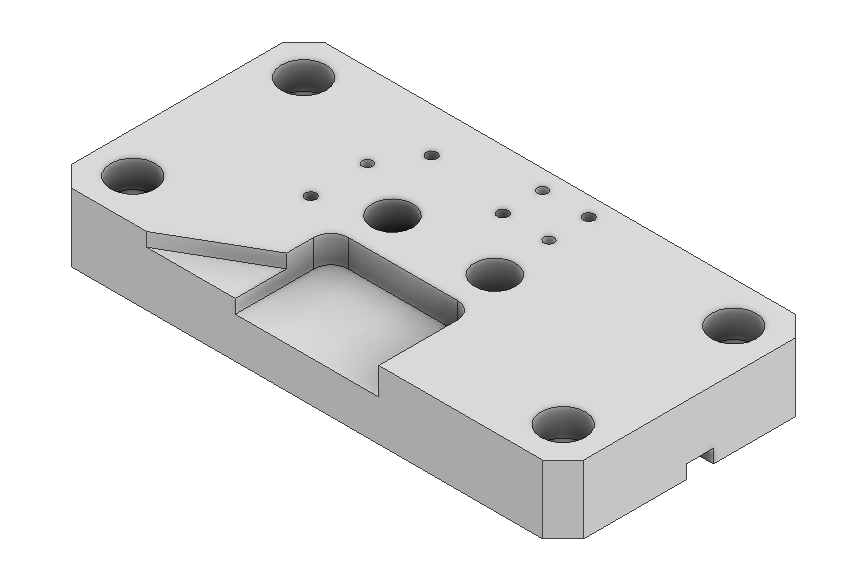

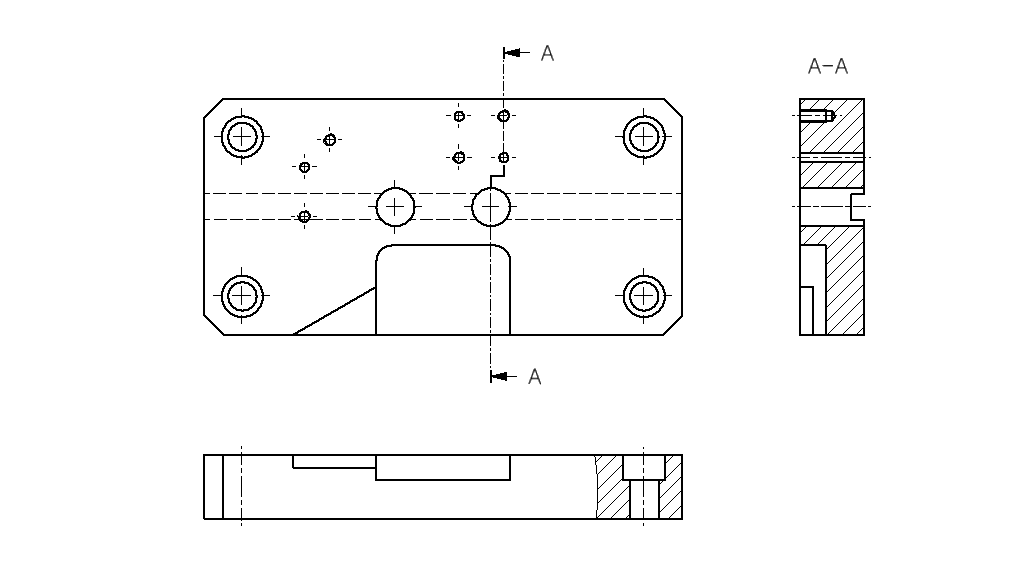

인벤터 3D 도면 만들기 - 3D 렌더링 등각 투상도 2D 도면 작업까지 완성한 후에 3D 도면 만드는 과정에 대해 알아보도록 하겠습니다. (준비물 : 2D 템플릿) 1. 3D 경계 만들기 2D경계를 복사하여 3D경계를 만들고, 3D경계의 내용을 수정하여 3D경계를 완성한다. ① [도면 자원] - [경계] 에 있는 [2D경계]를 우클릭하여 복사한다. ② [경계]를 우클릭으로 선택하고 붙여 넣기 한다. ③ 복사 된 '복사 대상 2D경계'를 마우스로 클릭하고, F2번 키를 눌러 이름을 '3D경계'로 변경한다. ④ 3D경계의 수정 생성된 3D경계를 우클릭으로 선택하고 편집을 클릭한다. 경계 편집 환경에서 척도의 1 : 1을 NS (Not to Scale), 각법을 투상법, 3각법을 등각투상법으로 고쳐준다. 스..

단면에서 리브( RIB )의 선 정리 방법 인벤터만을 이용해서 국가기술 CAD 자격시험을 볼 때에 리브(rib)의 정리 방법에 대해 알아보겠습니다. 리브(rib)는 길이 방향으로 단면 하지 말아야 하는 형상으로 온 단면, 한쪽 단면, 부분 단면 등 단면시에 리브의 바깥쪽 모양을 잘 살려 주어야 합니다. ※ 리브의 선 정리 방법 4가지 방법이 있습니다. 1 단면 후 해칭을 숨기고, 스케치에서 리브 그리는 방법 2. 리브가 없는 모델에서 리브의 선을 그려주는 방법 3. 리브가 있는 모델과 없는 모델의 뷰(View)를 겹치는 방법 4. 리브가 있는 모델의 뷰(View)에 리브가 없는 모델의 단면을 삽입하는 방법 이번 포스팅에서는 첫번째 방법에 대해 알아보겠습니다. 1. 단면 후 해칭을 숨기고, 스케치에서 리브..

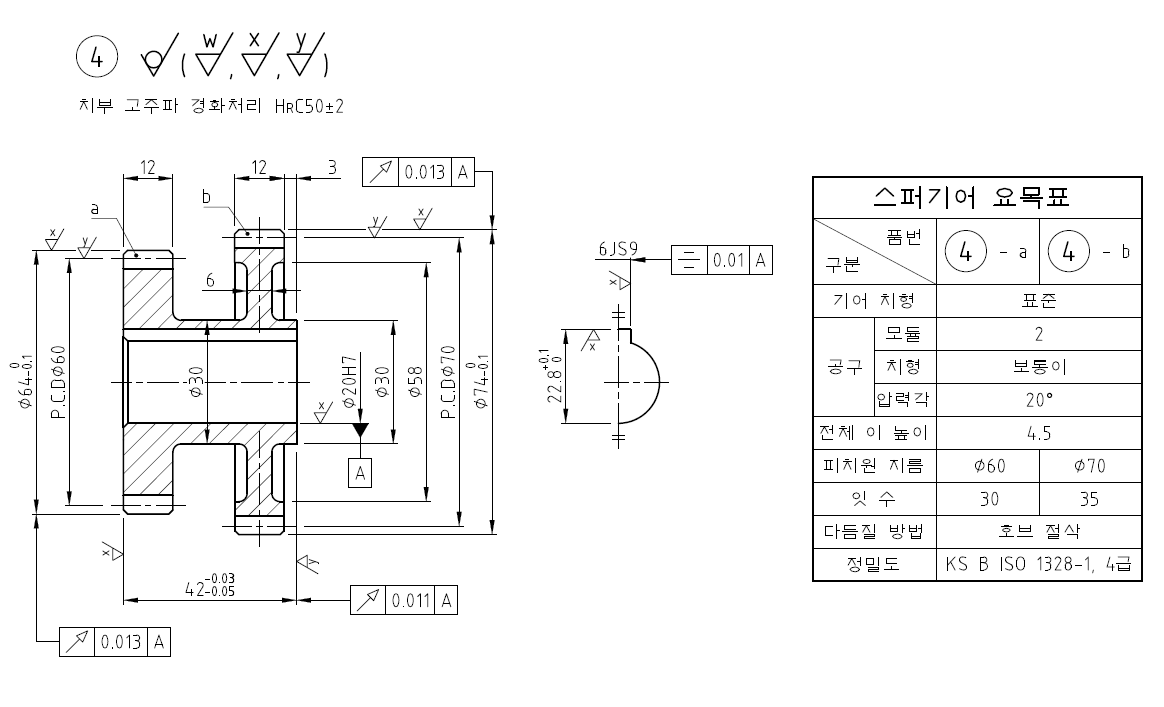

시험에 가끔 출제되는 이중 스퍼기어박스입니다. 이중 스퍼기어는 스퍼기어 2개를 가지고 있는 하나의 부품입니다. 일반적인 사항들은 스퍼기어와 똑같이 하시되 요목표를 하나에 정리하는 연습을 해야 합니다. 모델링은 단순하니 도면 작업부터 말씀드리겠습니다. ① 투상도 작도 문제도와 같이 스퍼기어를 온단면하고 평행 키홈이 잘 보이도록 국부 투상도를 뽑는다. ② 치수 기입 국부 투상도부터 치수기입하고, 정면도에서 안쪽 구멍부터 점차 바깥쪽으로 나가면서 치수기입을 한다. ③ 끼워 맞춤공차와 치수공차 키홈에 관련된 공차는 KS기계제도규격을 보고 하고, 보스 구멍 H7과 기어 바깥지름(이끝원지름)에 0^-0.1 공차, 전체 길이에 -공차를 부여한다. ④ 표면거칠기 키홈에는 표면거칠기 x, 이끝에 x, 피치원지름에 y 등..

드릴지그 - 4 2023년 1회 일반기계기사 1일 차 시험 문제 2D/3D : ① 본체 ② 핸들 ③ 밀 판 ⑦ 플레이트 서포터 원통을 깍아 만든 본체의 모양이라 평면과 원통면을 구분해서 투상해야 하므로, 선투상과 면 투상의 연습이 필요합니다. 언제든 또 출제될 수 있으니 연습을 하고 시험을 보시기 바랍니다. 3D프로그램의 2D환경(인벤터는 idw)에서의 뷰를 문제도처럼 뽑아 놓고 모델링하면서 바뀌는 모습을 관찰하면, 투상에 대한 검증이 동시에 되므로 어느 정도 도움을 받을 수 있습니다.

모양상 평행핀은 기능적으로 3가지로 나눌 수 있다.① 고정용 ② 위치결정용 ( 또는 회전방지용 ) ③ 힌지용 고정용과 위치결정용의 끼워 맞춤공차는 같다.① 고정용② 위치결정용 ( 또는 회전방지용 )③ 힌지용 끼워 맞춤공차 (Fit Tolerance) 연습하기끼워 맞춤공차 적용 순서도 (Interactive)기계제도 실무 및 자격시험을 준비하는 분들을 위해, 끼워 맞춤공차를 어떻게 적용해야 하는지에 대한 판단 과정을 예 / 아니오 버튼 방식으로 시각화한 순153lab.com

편심축의 투상도, 주요 치수와 공차 정리 이번 시간에는 편심축의 주요 치수와 공차에 대해 빠르게 정리하겠습니다. 키홈이나 여러 가지 축에 있어야 하는 형상은 제외하고 축의 기본 형상에 센터구멍만 낸 단순한 모양으로 정리합니다. ① 투상도 작도 정면도와 좌측면도가 필요하다. 키홈이 있으면 국부투상도가 필요하나 현재는 편심축에만 집중하도록 한다. ② 중심선 작도 각각 [자동화된 중심선]을 사용하여 중심선을 작도한다. ③ 편심축 치수기입 편심축에 관련된 위치치수(가로, 세로)와 크기치수 (지름, 길이)를 준다. ④ 편심축의 공차 편심축이 끼워지는 경우는 끼워 맞춤공차를 적용해야 한다. 여기서는 편심축에는 끼워맞춤이 없으므로 편심거리에만(좌측면도 3mm) 위치공차(±0.05)를 적용한다. ⑤ 표면거칠기와 기하공..

오일실(Oil seal)의 KS규격 적용 방법 내부의 그리스의 유출 방지와 외부의 이물질 침투 방지를 하는 오일실은 작업형 CAD실기 시험 (일반기계기사, 기계설계산업기사, 전산응용기계제도기능사)에 자주 등장하는 부품입니다.이번 시간에는 오일실에 관련된 축과 구멍의 치수와 공차를 빠르게 정리하도록 하겠습니다.  오일실의 변수d : 오일실의 안 지름 (호칭 지름)D : 오일실의 바깥지름B : 폭 오일실은 자로 측정해서 규격과 비교 > 치수 확정을 해야 한다.자로 쟤고 찾는 순서는 d > D > B 순서로 하고,  자로 쟨 값과 규격을 비교 확인한다. 여기에서는 d: 17, D:32, B:8이라 하겠다.  모델링과 도면작업에서 축과 구멍을 작업할 때 오일실 규격을 참고한다.   이것을 정리하면 다음과 같다...
