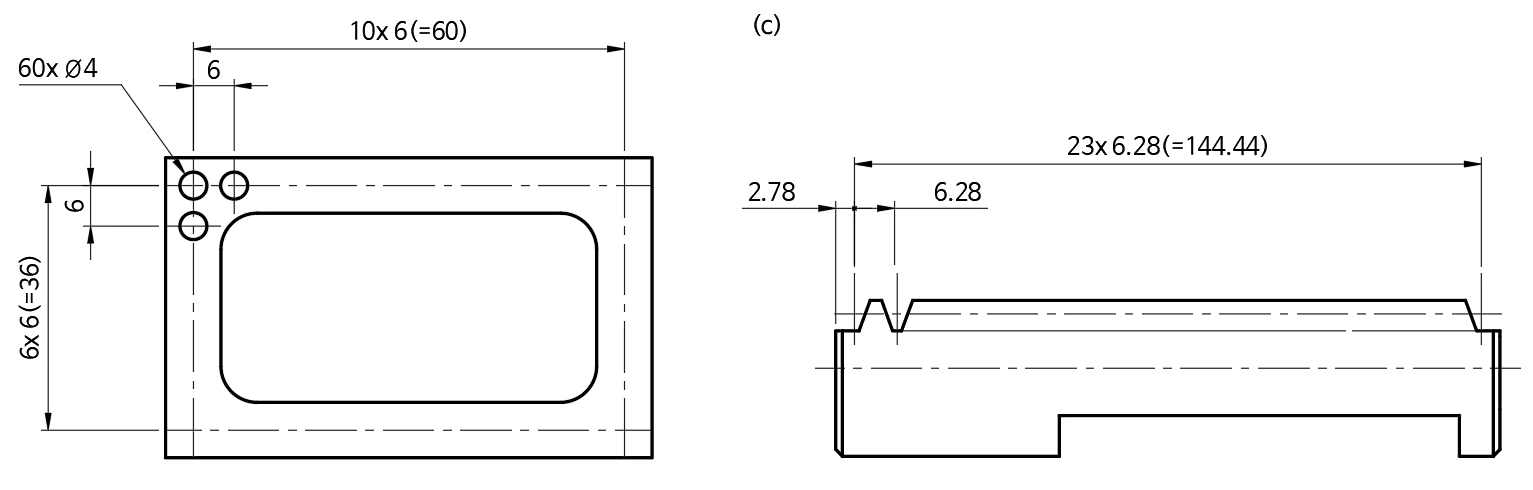

도형의 생략 1. 대칭 도형의 생략 도형이 대칭 형식의 경우에는 다음 중 어느 한 방법에 따라 대칭 중심선의 한쪽을 생략할 수 있다. a) 대칭 중심선의 한쪽 도형만을 그리고, 그 대칭 중심선의 양 끝부분에 짧은 2 개의 나란한 가는 선(대칭 도시 기호 또는 대칭 그림 기호)을 그린다. b) 대칭 중심선 한쪽의 도형을 대칭 중심선을 조금 초과한 부분까지 그린다. 이때에는 대칭 도시 기호를 생략할 수 있다. 2. 반복 도형의 생략 같은 종류, 같은 모양의 것이 다수 줄지어 있는 경우에는 다음에 따라 형체 도형을 생략할 수 있다. (a) 다만, 그림 기호를 사용하여 생략할 경우에는 그 뜻을 알기 쉬운 위치에 기술하거나 지시선을 사용하여 기술한다. 잘못 볼 우려가 있으면 양 끝부(한쪽 끝 1피치분), 또는 요..
