투상도의 종류와 표시 방법

▶ 투상도의 종류와 표시 방법

기계제도 도면을 작성할 때 대상물의 모양을 가장 명확하고 효율적으로 전달하기 위해서는 올바른 투상법을 선택하고 배치하는 규칙을 숙지해야 합니다. 한국산업표준(KS) 및 기계제도 규격에 명시된 기본 투상 방식과 종류별 도면화 방법을 알기 쉽게 정리해 드립니다.

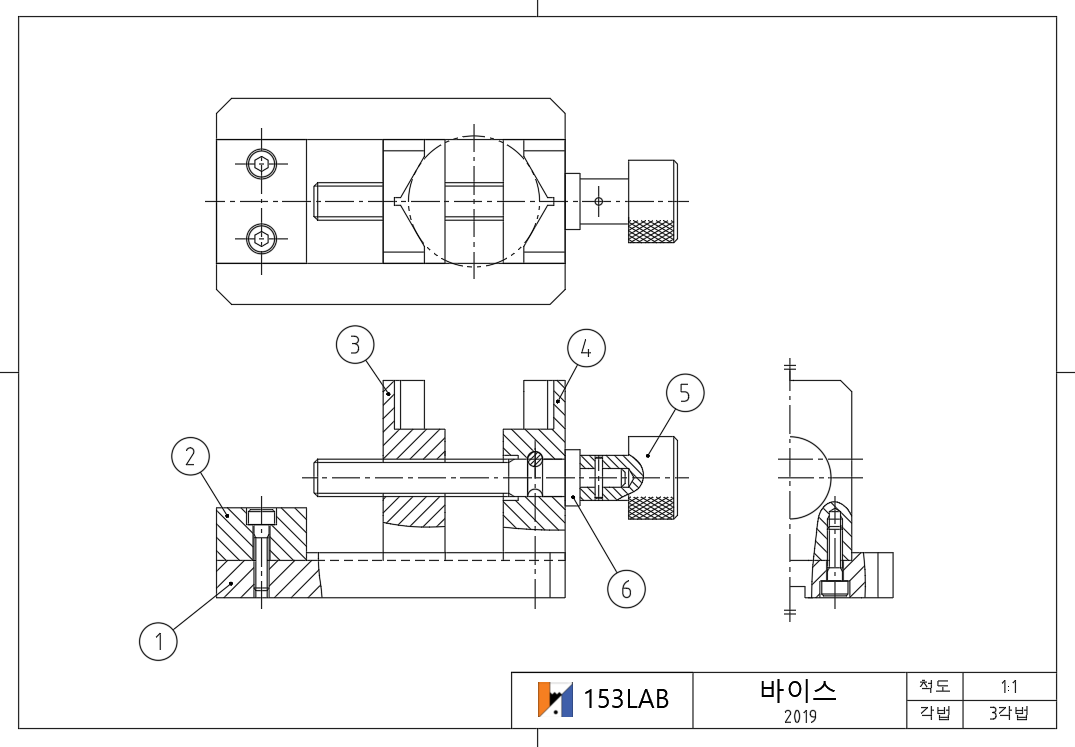

대상물의 정보를 가장 명료하게 나타내는 투상도를 주 투상도 또는 정면도로 설정합니다.
다른 투상도(단면도 포함)가 더 필요한 경우에는 도면에 모호함이 생기지 않도록 완전히 대상물을 규정하는 데 필요하고, 충분한 수의 투상도 및 단면도를 배치해야 합니다.
도면을 그릴 때는 가능한 한 보이지 않는 숨은선(파선)과 숨겨진 모서리를 표현할 필요가 없도록 명확한 투상도를 선택하는 것이 기본입니다.
불필요한 세부 사항의 반복적인 묘사는 피하여 도면의 판독성을 높입니다.
주 투상도는 대상물의 형상 및 기능을 가장 명확하게 표시하는 면을 선택합니다. 또한, 대상물을 도시하는 상태는 도면의 목적에 따라 다음 중 하나에 따릅니다.
- 조립도 등 주로 기능을 표시하는 도면: 대상물을 실제로 사용하는 상태의 놓임새로 작도합니다.
- 부품도 등 가공하기 위한 도면: 제조 공정상 도면을 가장 많이 이용하는 주요 가공 공정에서 대상물을 놓는 상태로 배치합니다.

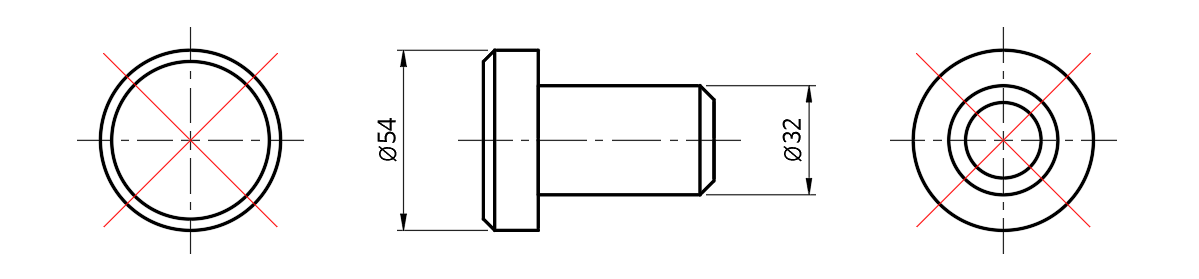

주 투상도를 보충하는 다른 보조적인 투상도는 되도록 적게 배치하며, 주 투상도 하나만으로도 완벽하게 투상이 가능할 때는 다른 투상도는 추가로 그리지 않습니다.

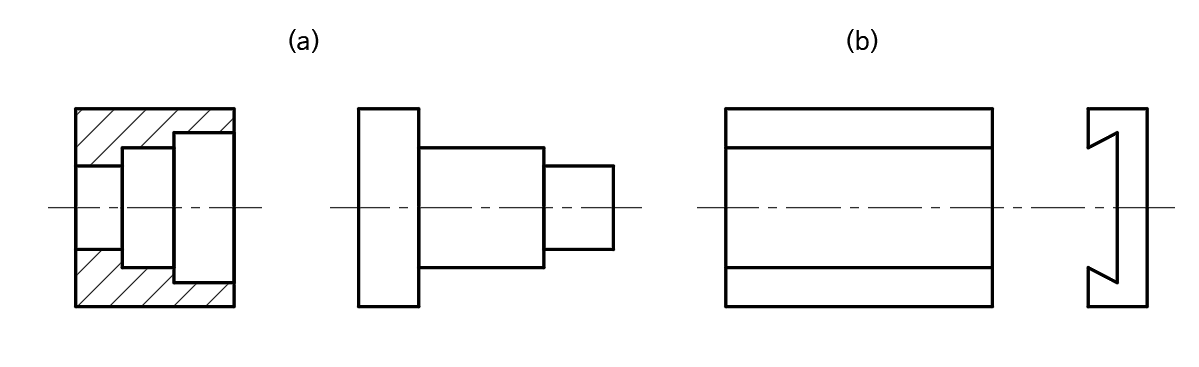

서로 관련되는 투상도의 배치는 되도록 숨은선을 쓰지 않도록 구성합니다(a). 다만, 투상도를 서로 비교 대조하기에 불편함이 따를 경우에는 예외적으로 숨은선을 적용할 수 있습니다(b).

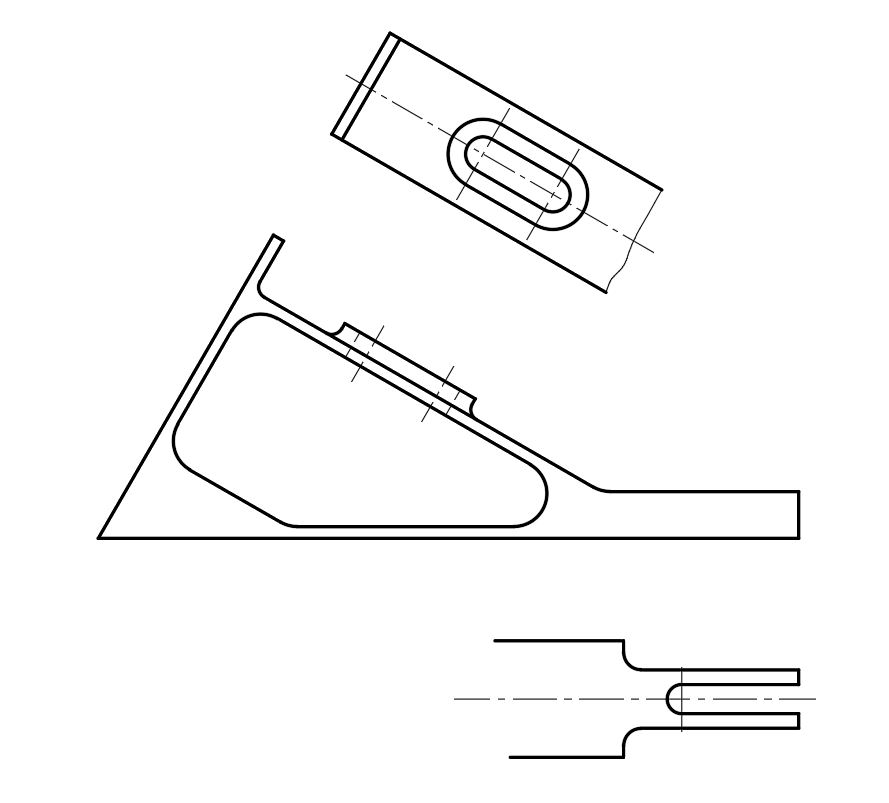

경사면이 있는 대상물에서 그 경사면의 실제 모양을 왜곡 없이 정확하게 표기할 필요가 있는 경우에는 보조 투상도를 사용하여 표시합니다.

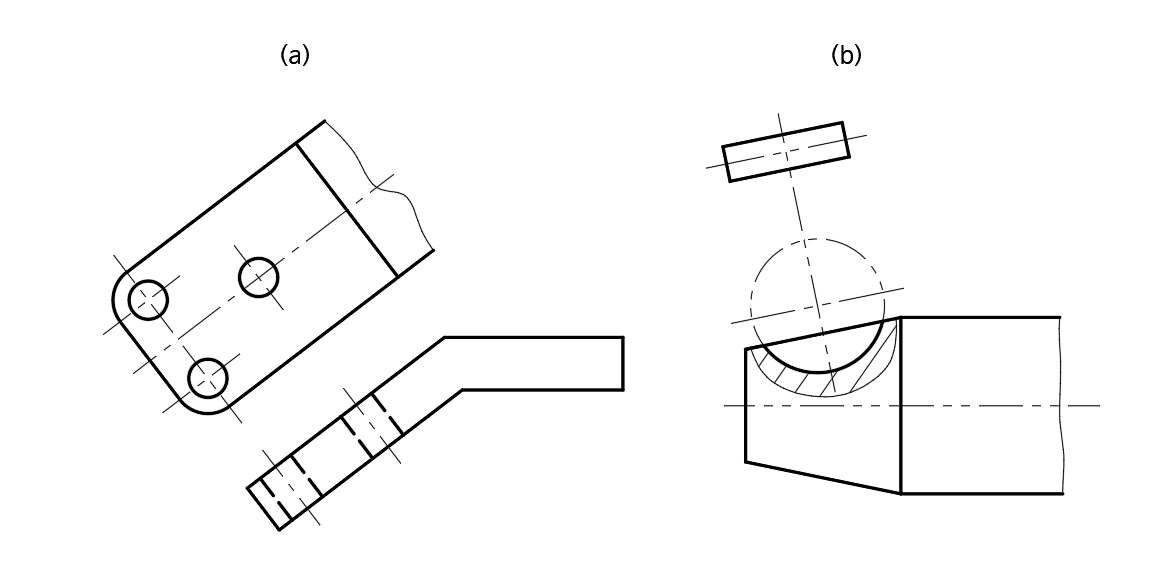

대상물 경사면의 실제 형상을 나타내고자 할 때는, 해당 경사면과 정면으로 맞서는 위치에 보조 투상도를 표시해야 합니다.
이 경우 도면의 간결성을 위해 필요한 부분만을 부분 투상도(a) 또는 국부 투상도(b) 형태로 축약하여 그리는 것이 훨씬 효과적입니다.

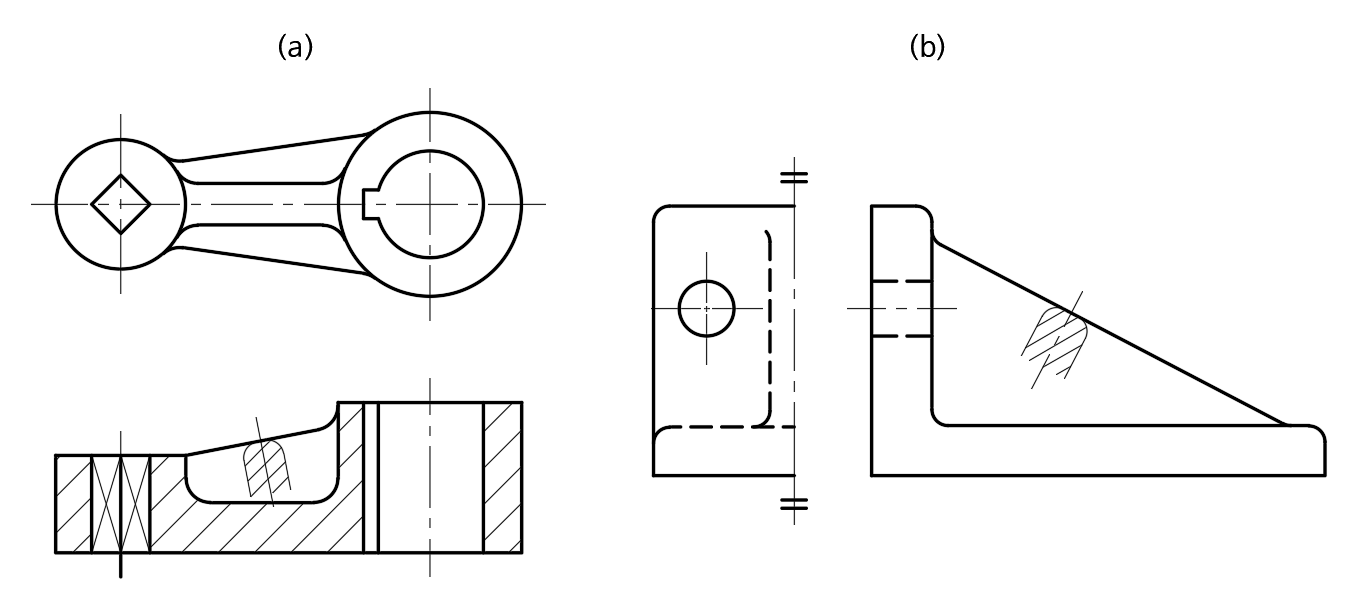

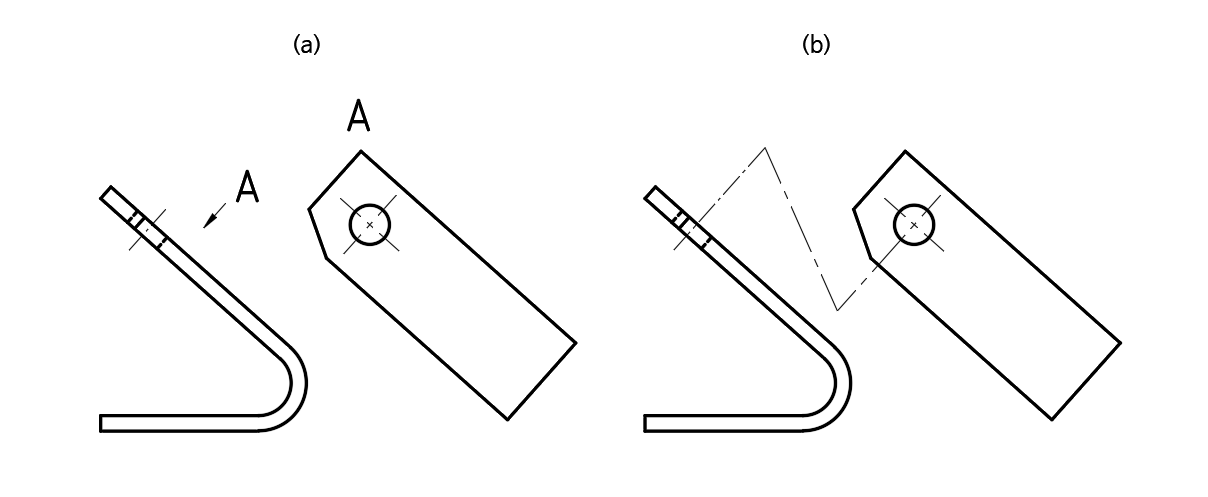

도면 용지 공간(지면 관계) 등의 이유로 보조 투상도를 경사면과 맞서는 위치에 정상적으로 배치할 수 없는 경우에는, 투상 방향을 지시하는 화살표를 활용하여 나타내고 그 의미를 화살표 및 영문 대문자로 명시합니다(a).
또한 아래 그림 (b)와 같이 구부린 형태의 중심선을 연장 연결하여 상호 투상 관계를 표시해 주는 것도 허용됩니다.

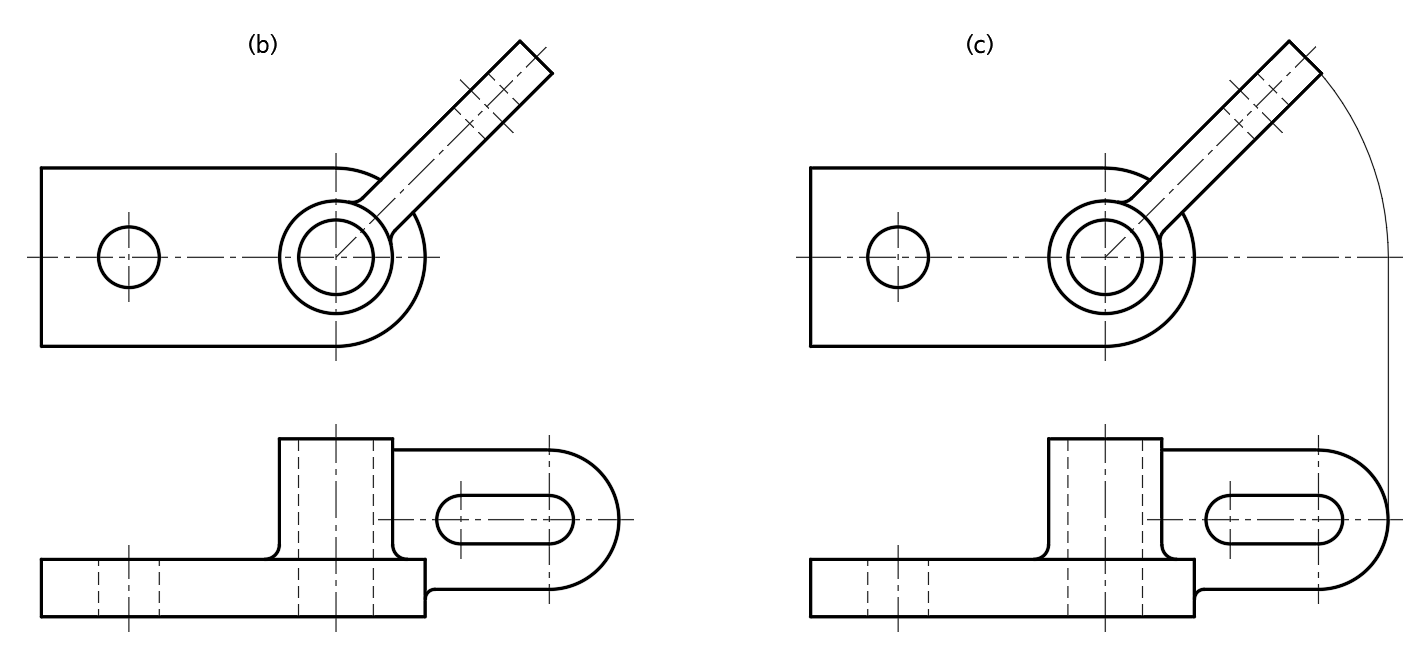

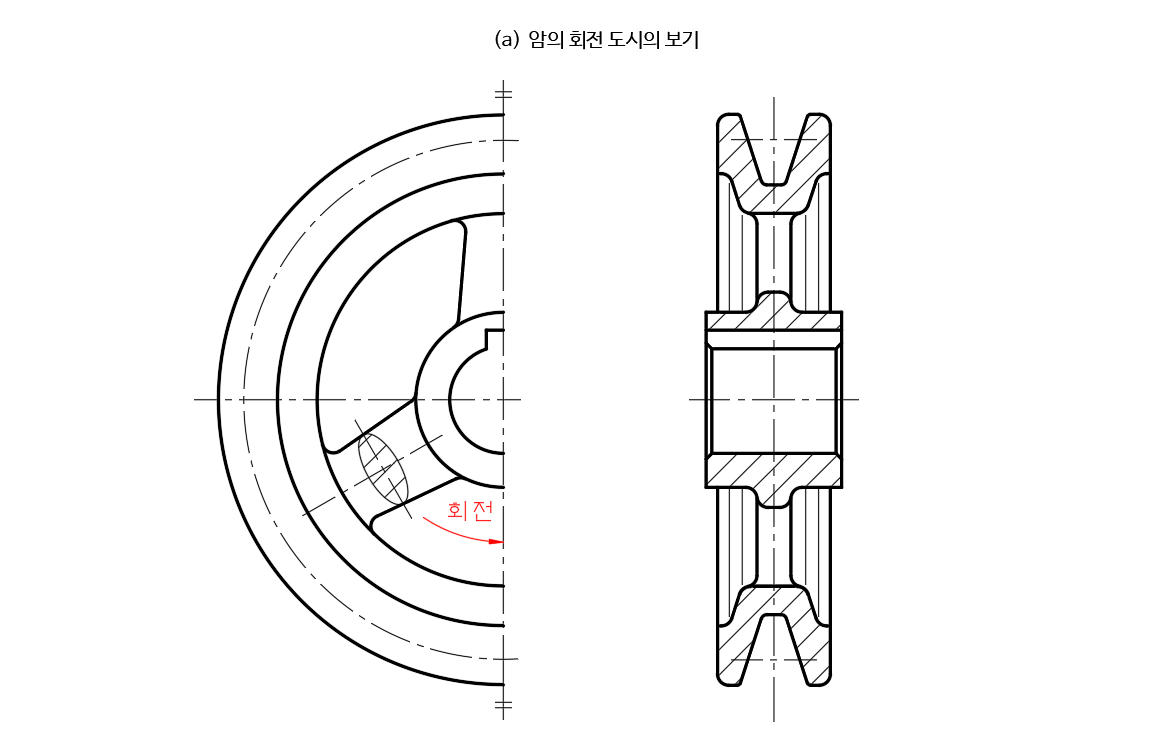

투상면이 특정한 각도를 가지고 있어서 투상도 상에 대상물의 실제 모양을 그대로 표시하지 못할 때는, 해당 각도 부위를 가상으로 회전시켜서 투상도면에 실제 형상을 도시할 수 있습니다(a, b).
이때 도면을 읽는 작업자가 오해하거나 잘못 볼 우려가 있을 경우에는, 회전 작도 과정에 사용한 가상의 얇은 궤적 선을 도면상에 그대로 남겨두어 투상 흐름을 명시합니다(c).

대상물 외형의 전체를 그리지 않고 그림의 일부분만을 도시하는 것으로도 형상 전달이 충분한 경우에는, 필요한 구간만을 부분 투상도로 나타냅니다.
이 파트에서는 외형 생략을 명시하기 위해 생략한 부분과의 경계선을 파단선(가는 실선의 자유곡선 또는 지그재그선)으로 명확히 표현해야 합니다. 단, 형상 유추가 매우 명확하여 혼동될 여지가 없다면 파단선을 생략하는 것도 가능합니다.

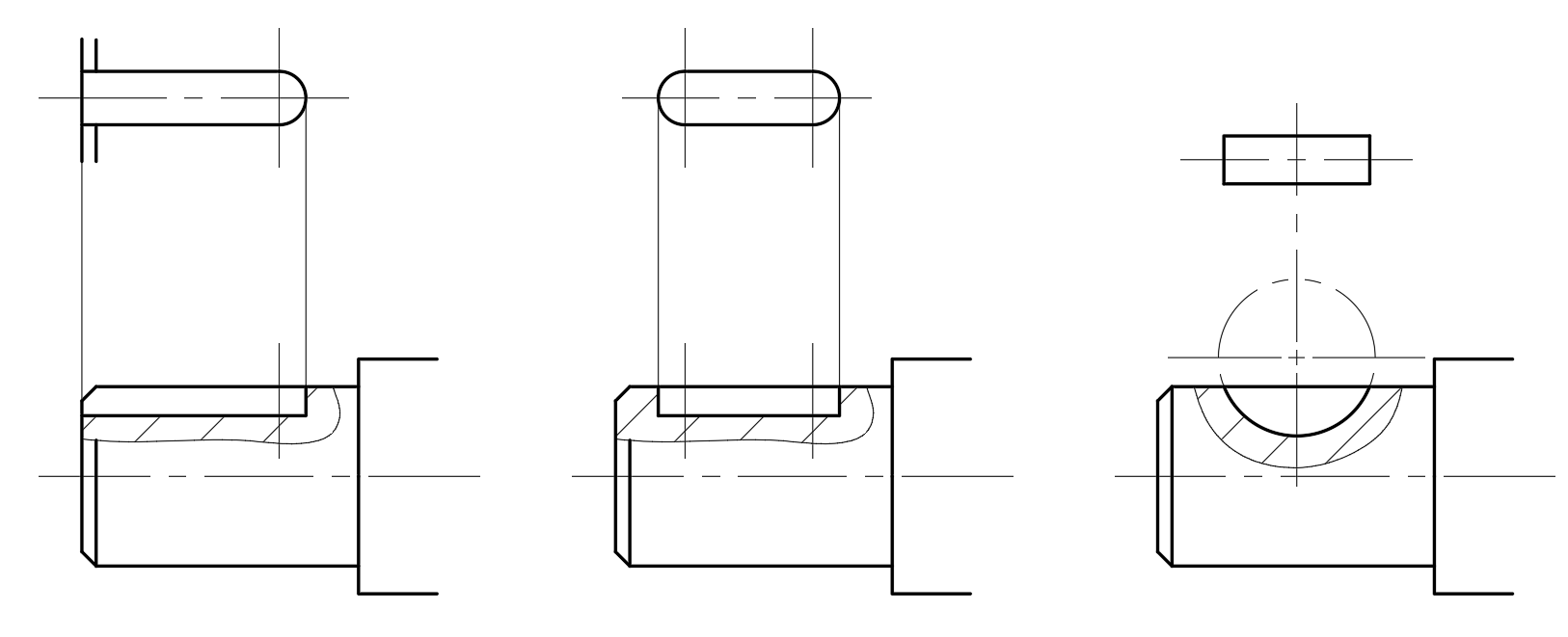

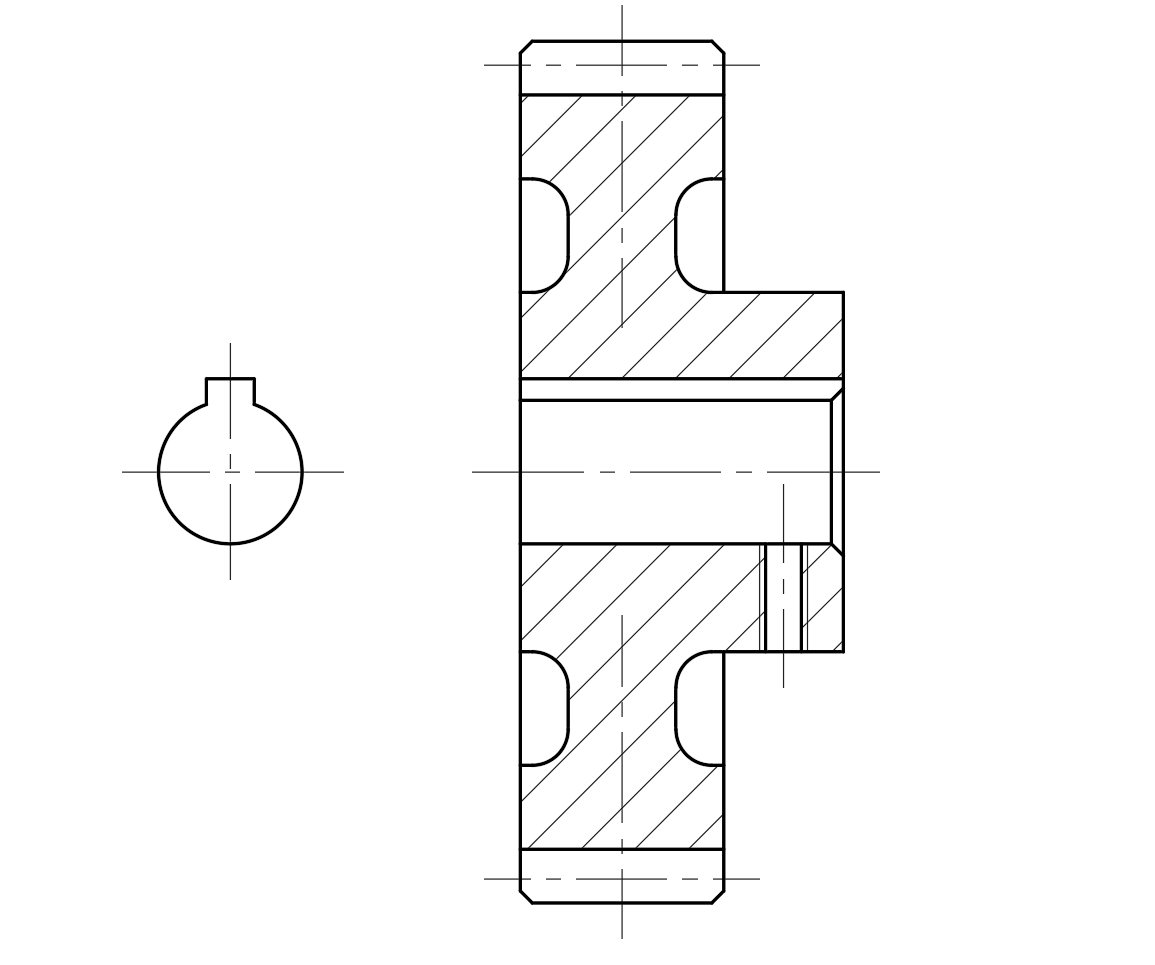

대상물의 구멍, 키 홈 등 오직 특정한 한 국부의 모양만을 도시하는 것으로 형상 정의가 충분할 때는, 그 필요한 부분만을 국부 투상도로 명시합니다.
투상 방향과 위치 관계를 명확히 나타내기 위해 원칙적으로 주된 도면(주 투상도)에 중심선, 기준선, 치수 보조선 등으로 상호 연결하여 제도합니다.

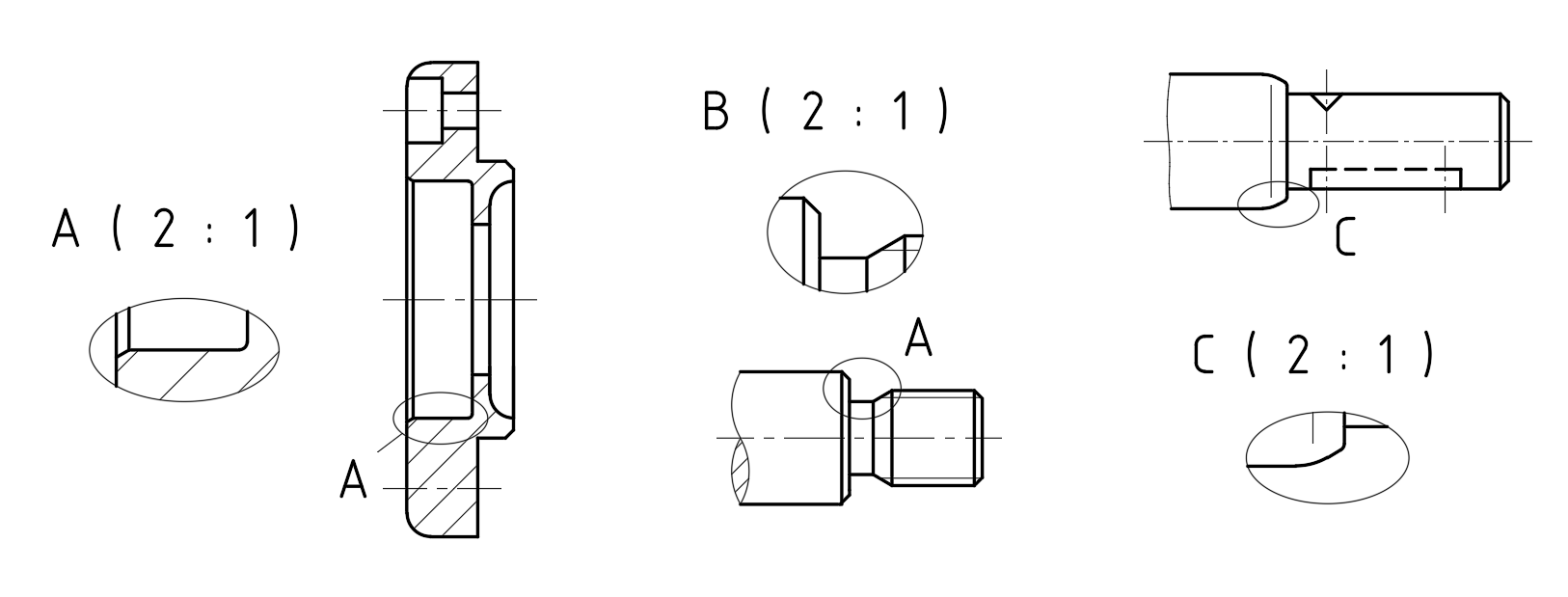

도면 내의 특정 부분 기하 형상이 너무 작게 표현되어 세부적인 형상 도시나 정밀한 치수 기입이 불가능한 경우가 발생합니다.
이때는 해당 미세 부위를 가는 실선의 원형 등으로 에워싼 뒤 영문 대문자(예: A)로 식별 표시를 합니다. 이와 동시에 도면의 빈 여백 공간에 해당 부분만을 크게 확대하여 그리고, 상부에 식별 글자 및 확대 배척 척도를 함께 기입합니다.
다만, 도면 성격상 확대한 그림의 상세한 척도 수치까지 명시할 필요가 없는 구조라면, 척도 수치 비율 대신 "확대도"라는 문구로 갈음하여 부기하는 것도 허용됩니다.
