도형의 생략



도형의 생략

1. 대칭 도형의 생략

도형이 대칭 형식의 경우에는 다음 중 어느 한 방법에 따라 대칭 중심선의 한쪽을 생략할 수 있다.



a) 대칭 중심선의 한쪽 도형만을 그리고, 그 대칭 중심선의 양 끝부분에 짧은 2 개의 나란한 가는 선(대칭 도시 기호 또는 대칭 그림 기호)을 그린다.

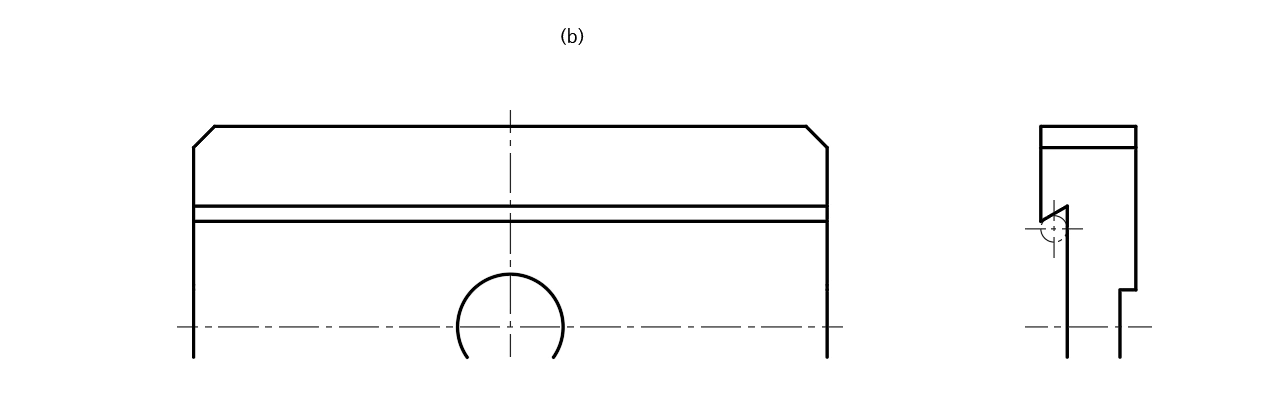

b) 대칭 중심선 한쪽의 도형을 대칭 중심선을 조금 초과한 부분까지 그린다. 이때에는 대칭 도시 기호를 생략할 수 있다.

대칭 도형의 생략

2. 반복 도형의 생략

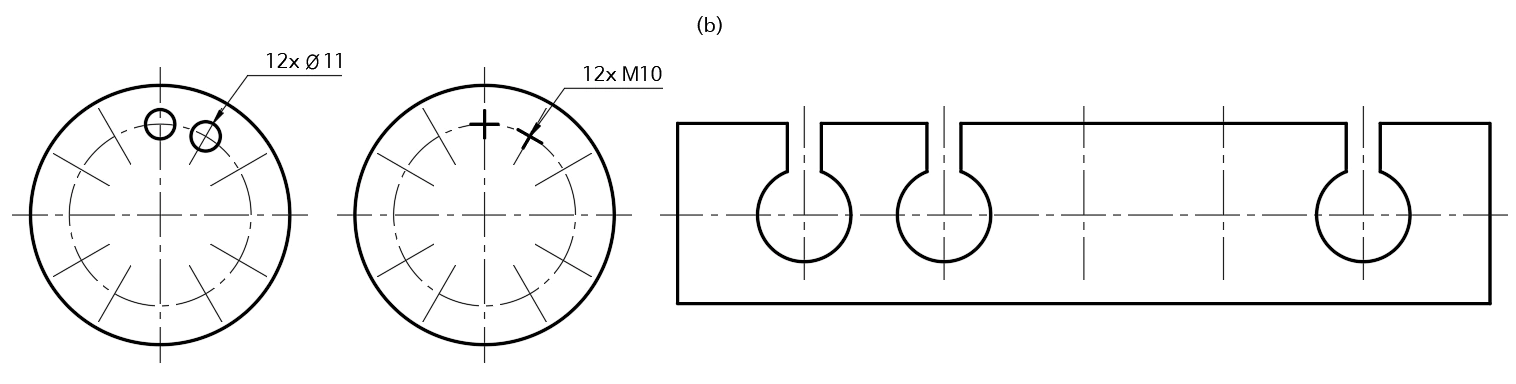

같은 종류, 같은 모양의 것이 다수 줄지어 있는 경우에는 다음에 따라 형체 도형을 생략할 수 있다. (a)

다만, 그림 기호를 사용하여 생략할 경우에는 그 뜻을 알기 쉬운 위치에 기술하거나 지시선을 사용하여 기술한다.



그림 기호를 이용한 도형의 생략

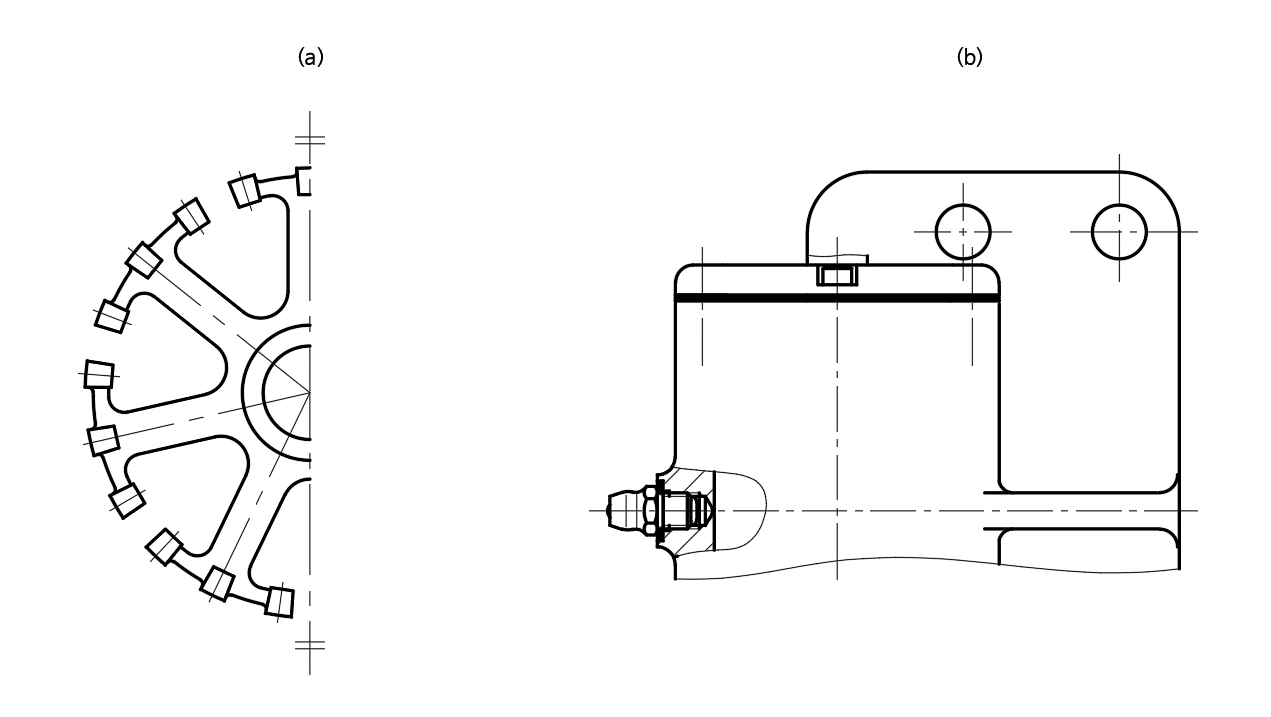

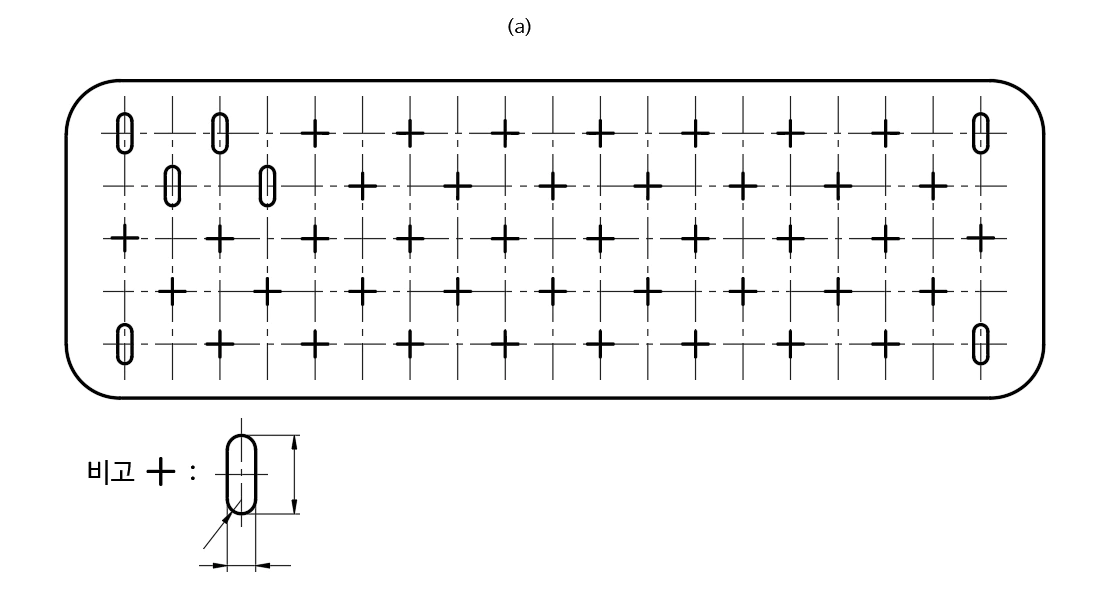

잘못 볼 우려가 있으면 양 끝부(한쪽 끝 1피치분), 또는 요점만을 실형 또는 도면 기호로 나타내고 다른 쪽은 피치 선과 중심선과 중심선과의 교점으로 나타낸다. (b)



중심선을 이용한 반복 도형의 생략

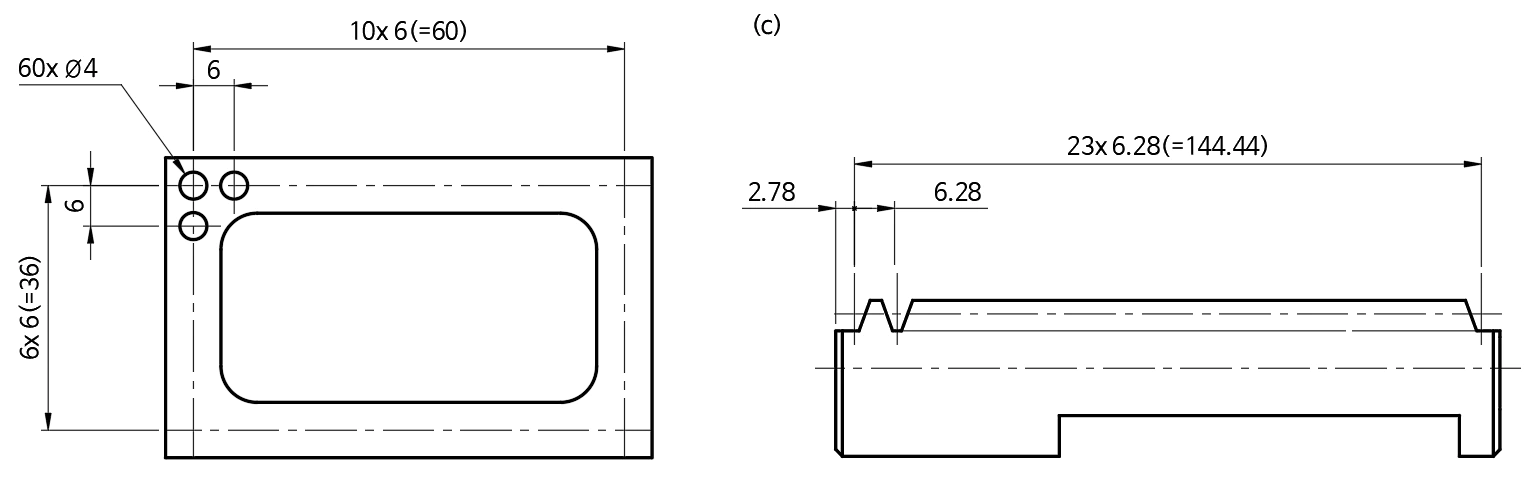

다만, 치수 기입에 의하여 교점의 위치가 명확할 때는 피치 선에 교차하는 중심선을 생략하여도 좋다. (c) 또 이 경우에는 반복 부분의 수를 치수 기입 또는 주기에 의하여 지시하여야 한다.



치수 기입에 의한 교점의 위치가 명확할 때



3. 중간 부분의 생략

동일 단면 형태의 부분, 같은 모양이 규칙적으로 줄지어 있는 부분 또는 긴 테이퍼 등의 부분은 지면의 한계를 고려하여 중간 부분을 잘라내서 그 긴요한 부분만을 도시할 수 있다.



보기 1. 축, 봉, 관, 형강

보기 2. 래크, 공작기계의 이송나사, 교량의 난간, 사다리

보기 3. 테이퍼 축

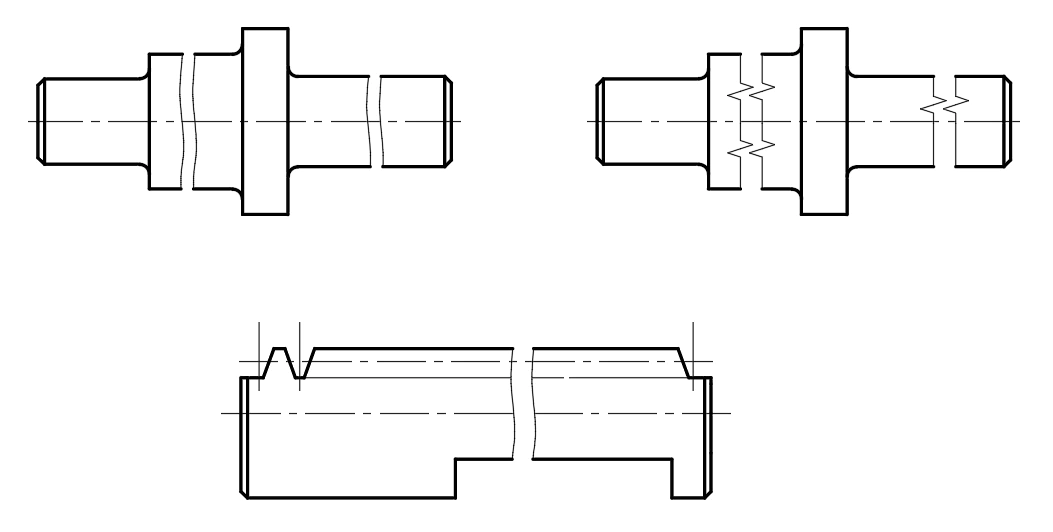

이 경우, 잘라 낸 끝부분은 파단선으로 나타낸다.

또한, 요점만을 도시하는 경우, 혼동될 염려가 없을 때는 파단선을 생략하여도 좋다.

중간 부분의 생략

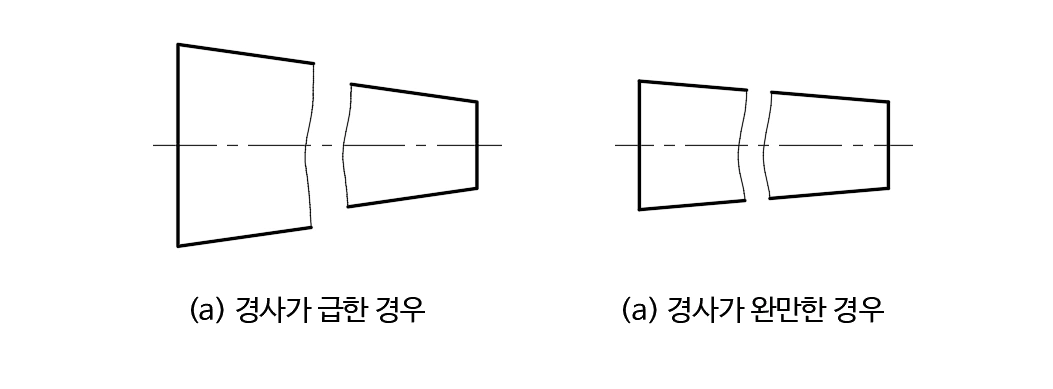

또, 긴 테이퍼 부분, 또는 기울기 부분을 잘라낸 도시에서는 경사가 완만한 것은 실제의 각도로 도시하지 않아도 좋다.

실제 각도와 실제 각도가 아닌 경우
