도면 작업의 마지막 중요 과제인 ‘출력’에 대해서 알아보도록 하겠습니다. 인벤터에서 PDF 내보내기 방법은 아래 링크를 참고하시기 바랍니다.
인벤터에서 PDF 내보내기 방법과 옵션
인벤터에서 PDF 내보내기 일반기계기사, 기계설계산업기사, 전산응용기계제도기능사 시험에서 2D, 3D 도면 각각 한 장씩, 완성했다고 가정하고 그 후에 도면을 PDF로 내보내는 방법을 알아보도록
153lab.com
PDF 뷰어에서 도면 출력 방법과 옵션

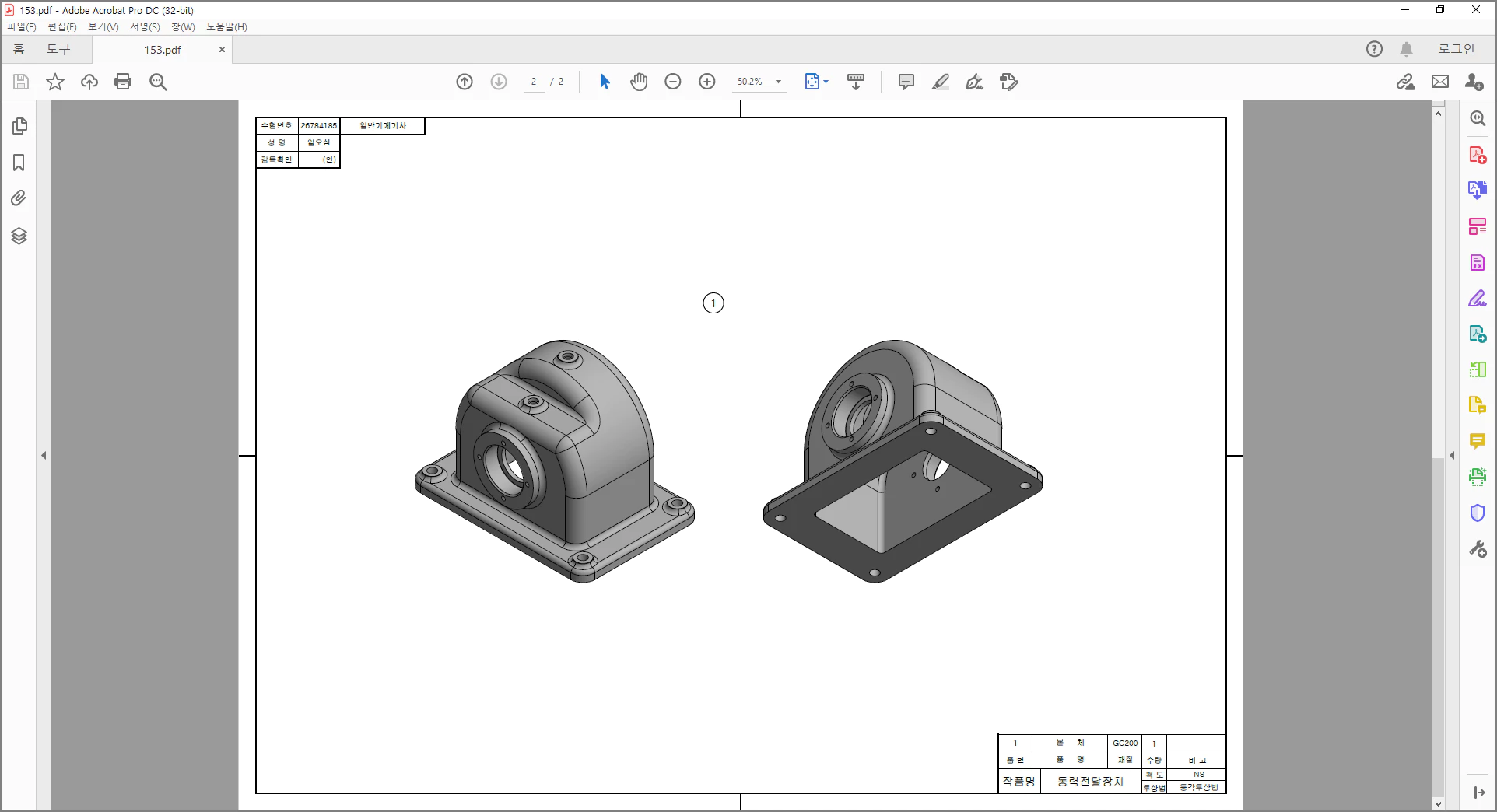

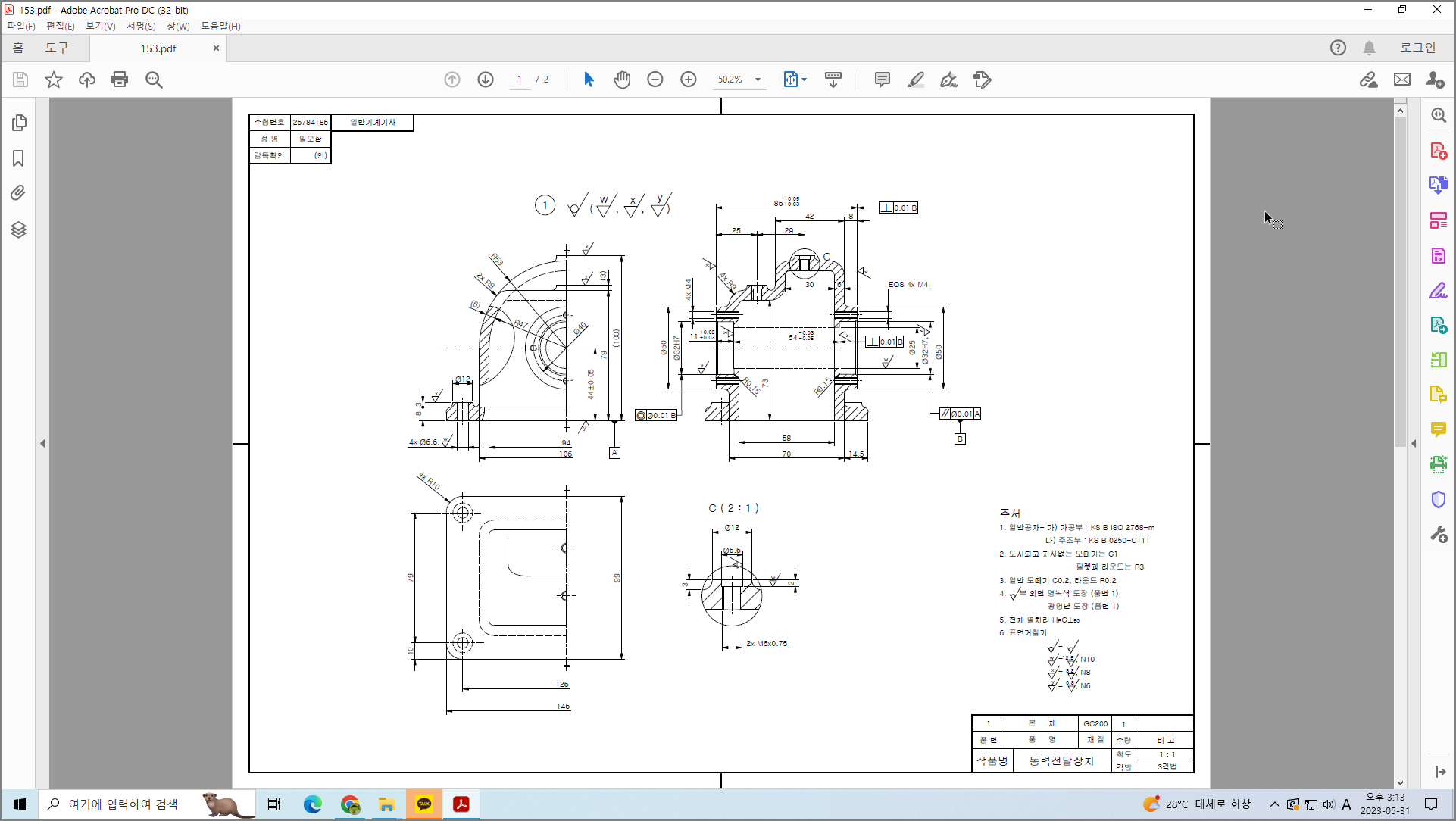

1. PDF 파일 열기
어도비 아크로뱃(Adobe acrobat)에서 출력할 PDF 파일을 엽니다.

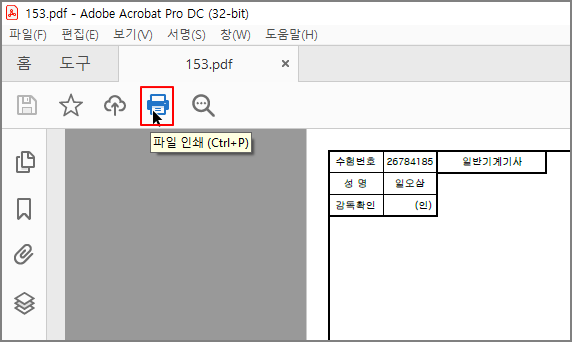

2. [인쇄] 버튼 클릭
또는 Ctrl + P를 사용합니다.

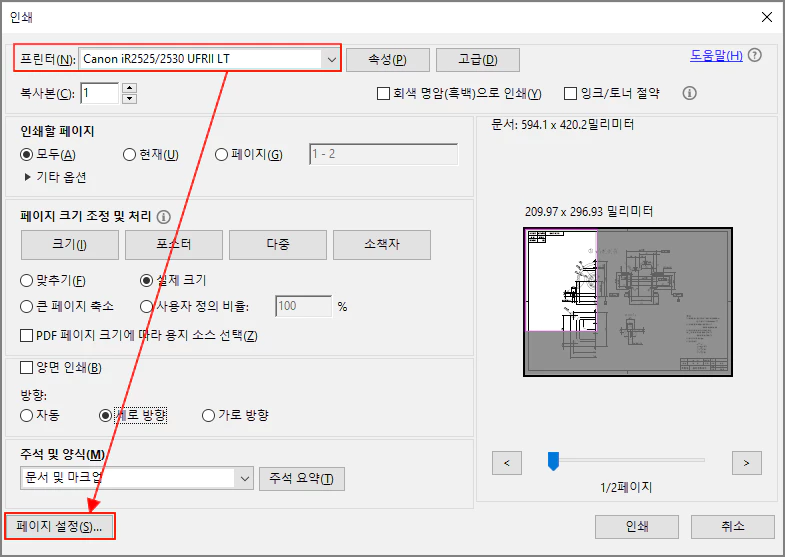

3. 프린터 확인 및 [페이지 설정]
출력할 프린터를 확인하고, 화면 하단에 [페이지 설정] 버튼을 클릭합니다.

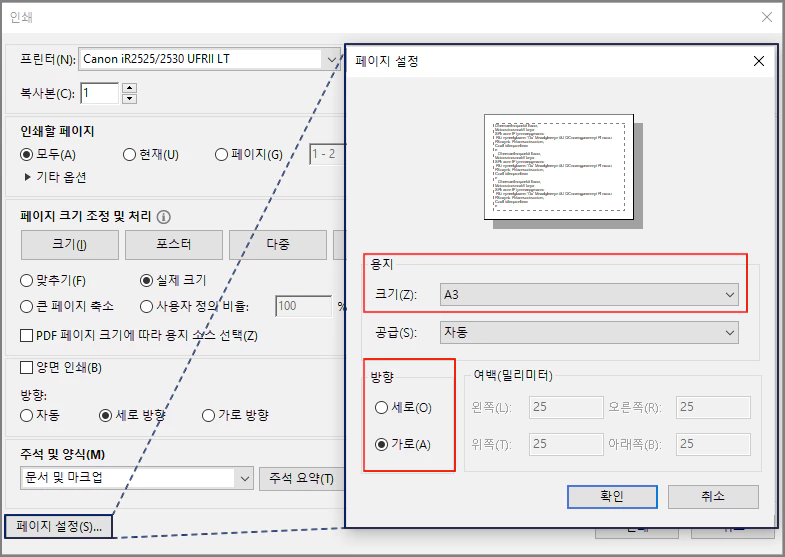

4. 페이지 설정 변경
용지의 크기는 A3, 방향은 가로(A) 방향으로 변경하고 [페이지 설정] 대화상자의 [확인] 버튼을 클릭합니다.
※ 인쇄 대화상자 중간에 있는 [PDF 페이지 크기에 따라 용지 소스 선택(Z)]에 체크하면 용지와 방향이 PDF와 같게 되어 별도로 옵션을 바꿀 필요 없지만 ‘어도비 아크로뱃의 옵션’이고, 고사장에 어떤 프로그램, 어떤 버전이 설치되어 있을지 모르니 번거롭더라도 이렇게 체크하고 출력하는 연습을 하도록 하자.

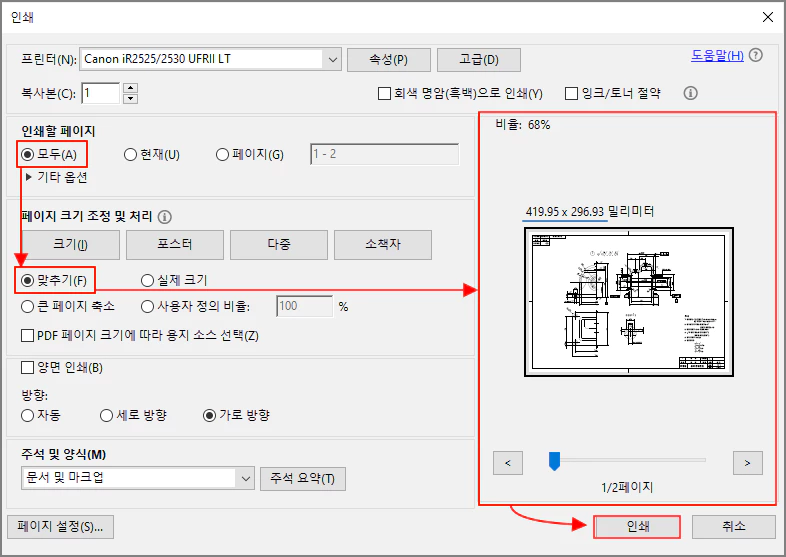

5. 인쇄할 페이지와 페이지 크기 조정
ⓐ 인쇄 대화상자 위쪽에 [인쇄할 페이지]에서 ○ 모두(A)에 체크되어 있는지 확인합니다.
ⓑ 인쇄 대화상자 중간에 있는 페이지 크기 조정 및 처리 항목에 ○ 맞추기에 체크합니다.
ⓒ 인쇄 미리 보기 화면에서 A3 용지의 크기(420×297)의 근접한 치수로 되어 있는지, 방향은 맞는지 확인합니다.
※ 프린터마다 약간의 차이는 있으나 프린터에서 급지를 위한 여백이 생겨, 출력할 수 있는 가용 영역은 종이의 사이즈보다 조금 작다. 최종 결과물에 약간의 여백이 생기는 것은 정상이다.
ⓓ 모두 확인하였으면 [인쇄] 버튼을 클릭하여, 인쇄합니다.

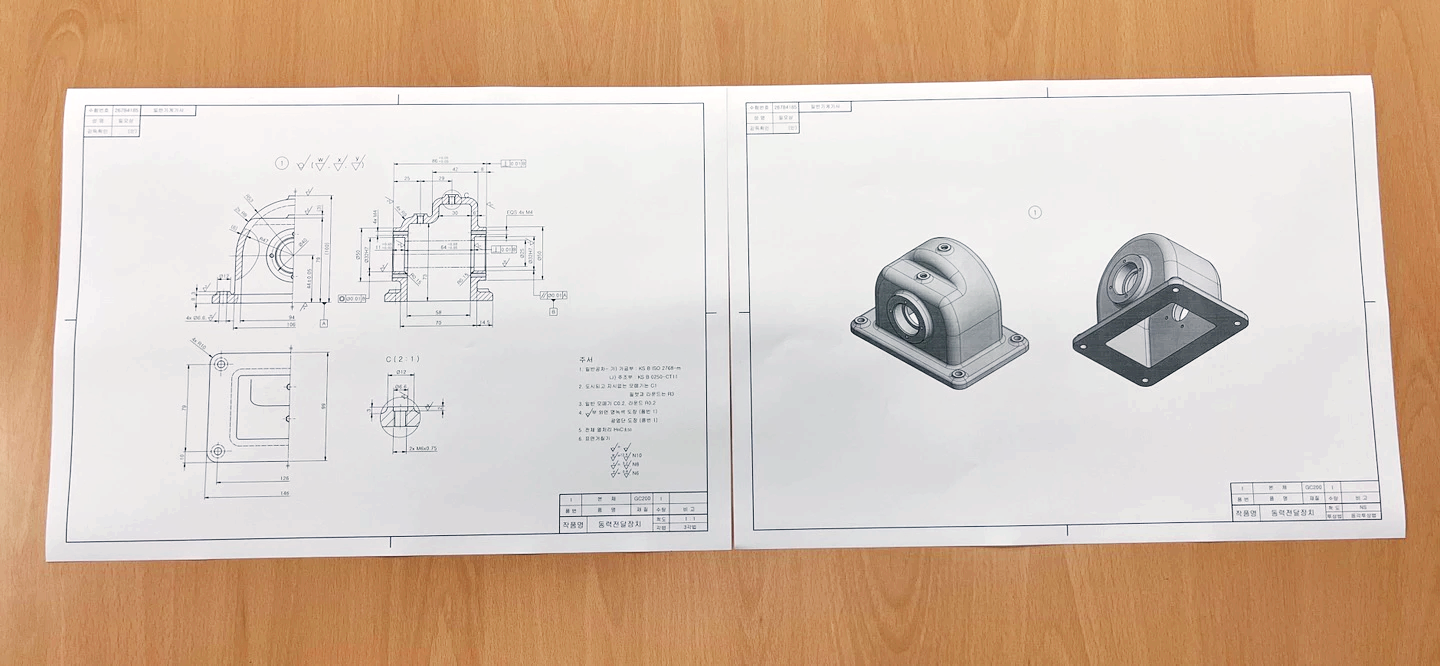

6. 출력물 확인 및 검도
오토캐드나 인벤터 등과 같은 프로그램에서 작업한 도면을 검도할 때와 PDF 파일로 만들고 검도할 때, 실제 종이로 출력해서 검도할 때, 조금씩 차이가 있습니다. 이 3가지 검도를 단계적으로 꾸준히 한다면 출력하지 않고도 결과물을 예측할 수 있으니 연습 과제마다 매번 출력하여 출력물로 검도하는 연습을 합시다.
고사장에서는 출력 후 수정할 수 없고, 본인의 실수로 잘못 출력한 것은 다시 출력할 수 없는 것이 원칙입니다.
★ 도면 작업 프로그램에서 검도 > PDF 파일로 검도 > 종이 출력물로 검도
집에 A4까지만 출력할 수 있는 프린터가 있어도 상관없습니다. 고사장에서는 A3라는 것을 잊지 않으면 됩니다.
