인벤터에서 PDF 내보내기
일반기계기사, 기계설계산업기사, 전산응용기계제도기능사 시험에서 2D, 3D 도면 각각 한 장씩, 완성했다고 가정하고 그 후에 도면을 PDF로 내보내는 방법을 알아보도록 하겠습니다.
1. 2D 부품도, 3D 렌더링 등각 투상도의 완성
idw파일에는 sheet가 총 두 개로 하나는 2D 부품도, 다른 하나는 3D 등각투상도이다.

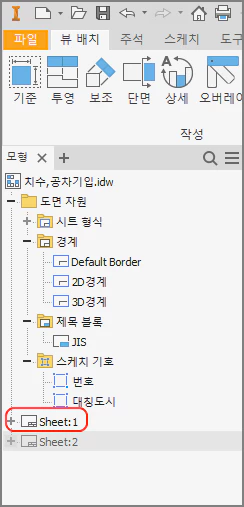

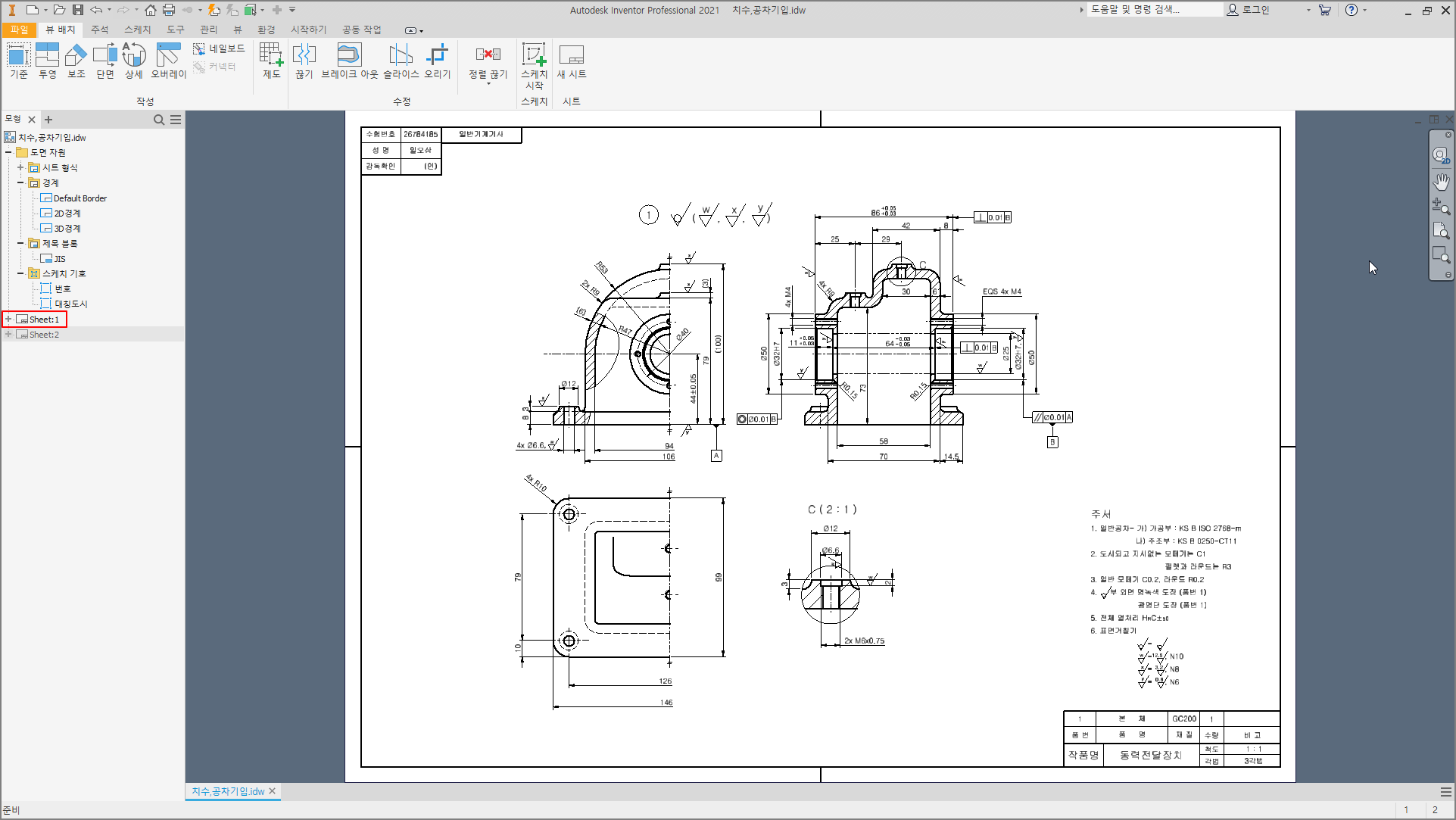

ⓐ Sheet:1 - 2D 부품도

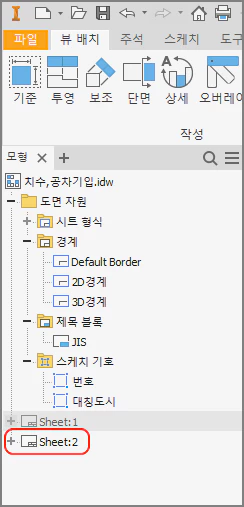

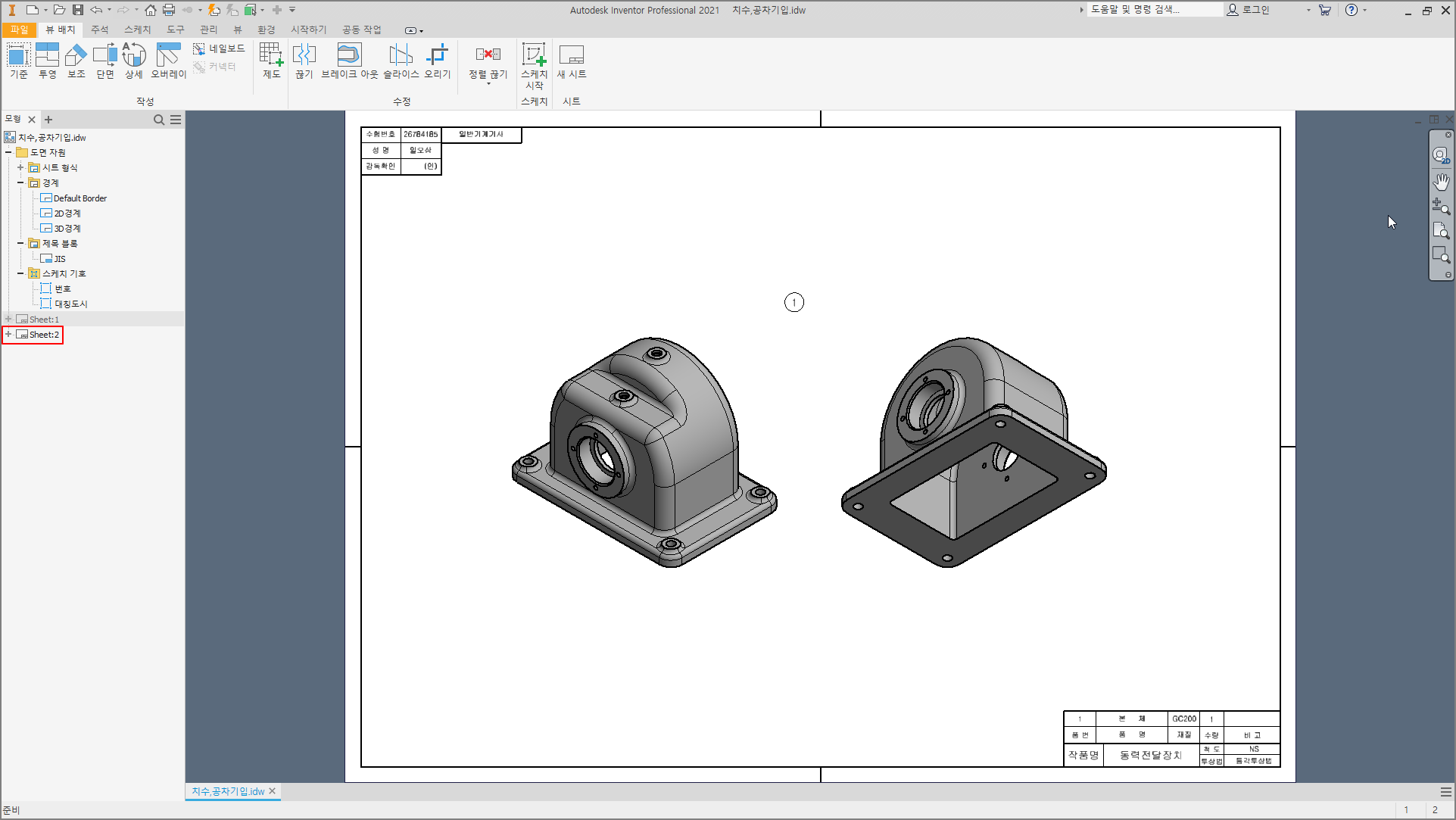

ⓑ Sheet:2 - 3D 렌더링 등각 투상도
2. PDF 내보내기

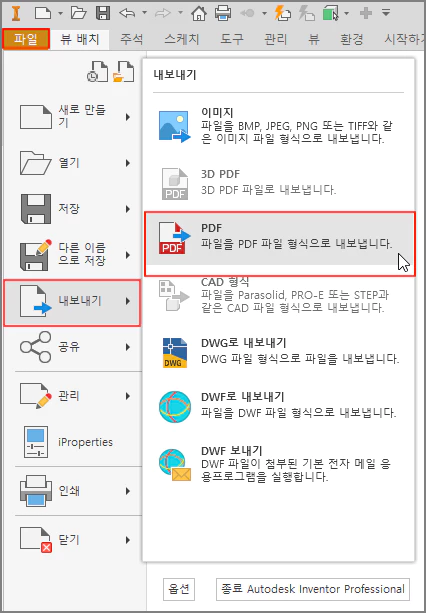

ⓐ [파일] - [내보내기] - [PDF] 순으로 클릭한다.

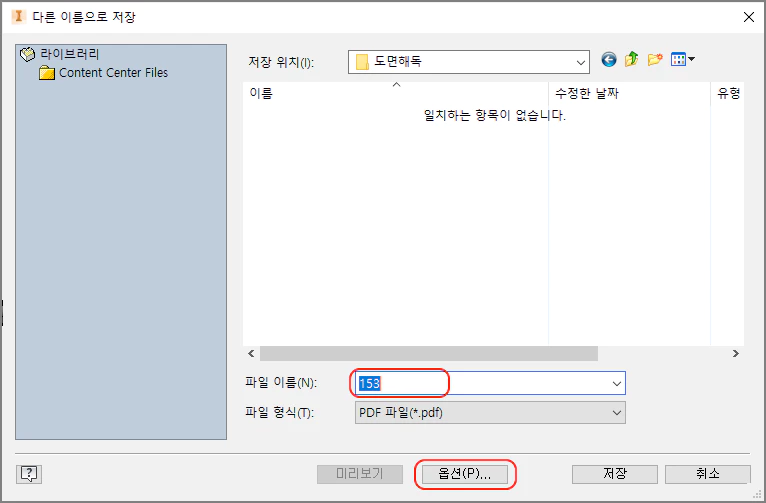

ⓑ 파일 이름과 옵션
PDF 파일 이름을 입력하고, [옵션] 버튼을 클릭한다.

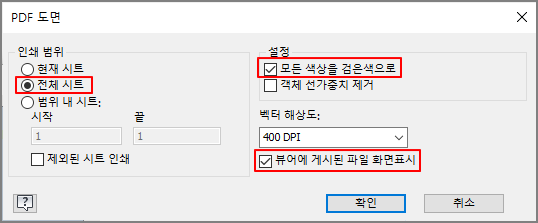

ⓒ 옵션
빨간 사각형만 체크하면 되는데 세부 사항은 다음과 같다.
① 인쇄 범위
※ 현재 시트 : 현재 활성된 시트만 출력.
※ 전체 시트 : 도면에 있는 모든 시트를 출력. ◁ 하나의 PDF 파일에 2D, 3D 도면 모두 탑재된다.
※ 범위 내 시트 : 여러 개의 시트를 범위로 출력
② 설정
※ 모든 색상을 검은색으로 : 모든 선을 검은색으로 출력 (음영 색상은 해당 없음) ◁ 간혹 중심선이 오류 나면 자주색으로 변경되는 부분에 대한 보험이다.
※ 객체 선가중치 제거 : 선의 굵기를 무시하고 모두 가는 굵기로 출력한다. ◁ 절대 체크하면 안 되겠죠?
③ 벡터 해상도
※ 400 DPI : 벡터 해상도는 선의 해상도이다. 400 DPI면 충분하다.
※ 뷰어에 게시된 파일 화면 표시 : PDF 내보내기 후에 PDF뷰어를 통해 저장된 PDF를 화면에 띄워준다.

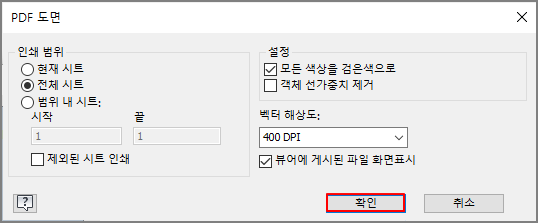

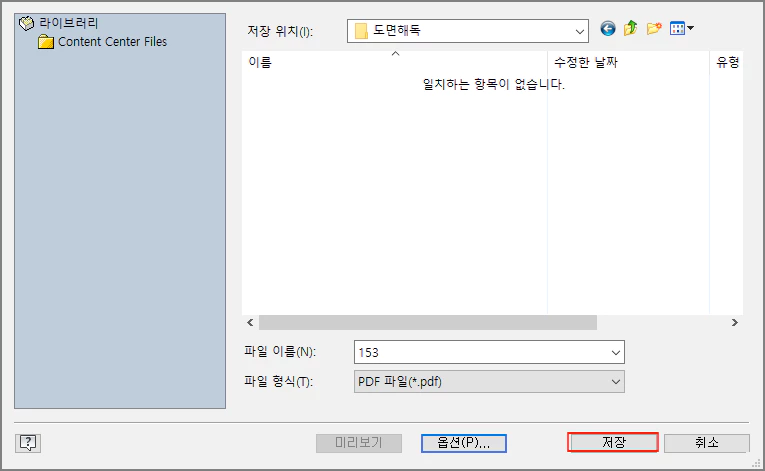

[PDF 도면] 대화상자에서 [확인] 버튼 클릭 후, 저장한다.

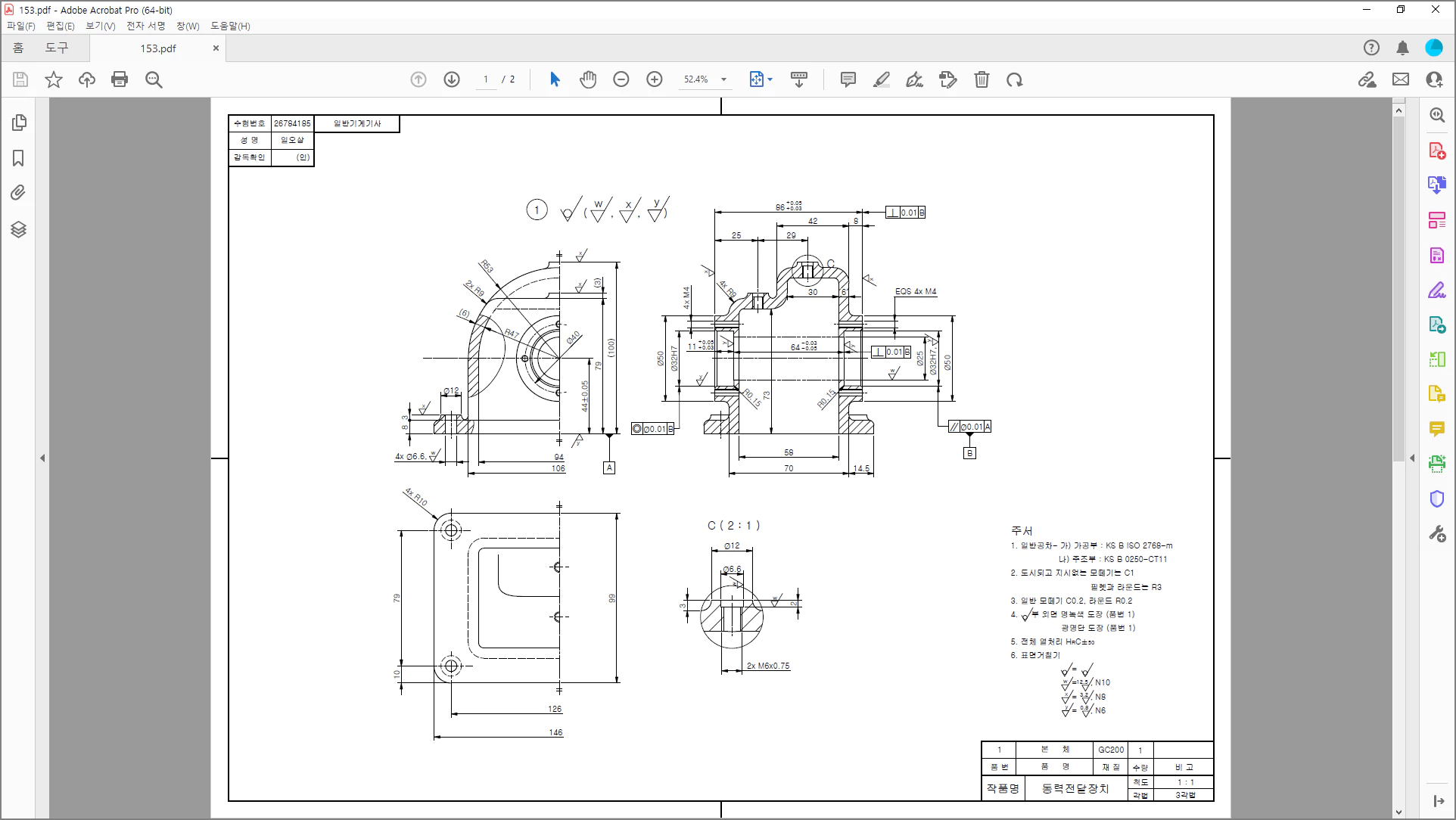

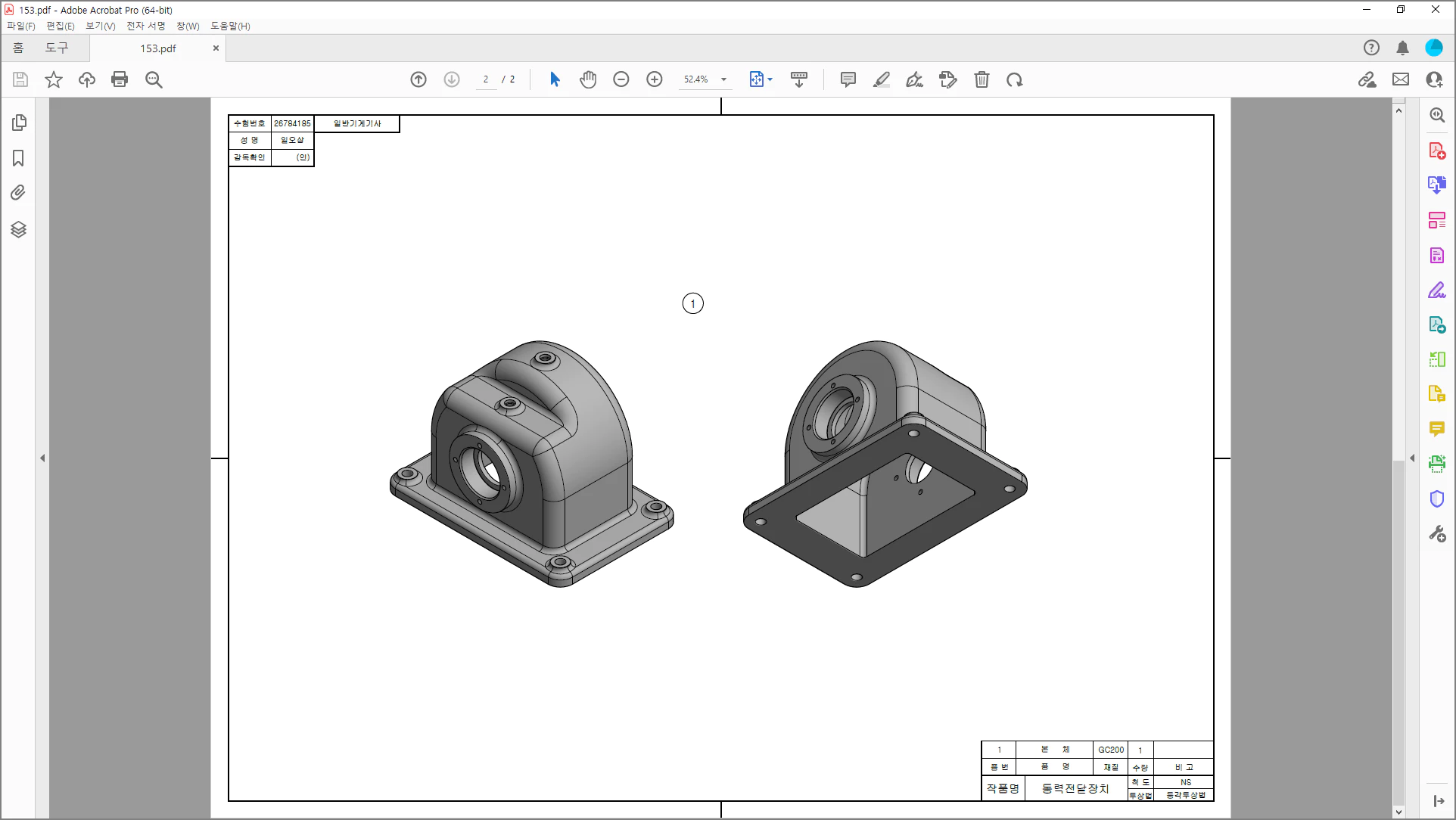

3. PDF 내보내기 결과
PDF 파일 하나에 두장의 도면이 탑재되었다 - 완성
이어서 PDF 뷰어에서 A3 용지 출력하는 방법은 아래 링크를 참고하시기 바랍니다.

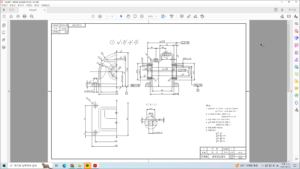

PDF 뷰어에서 도면의 출력
