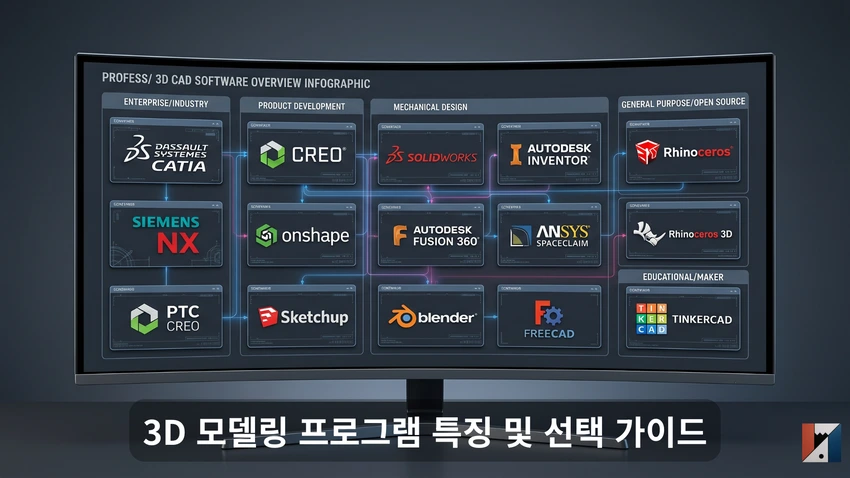

현대의 3D 프로그램은 설계 의도(Design Intent)를 반영하는 방식, 지오메트리를 제어하는 기술(파라메트릭 vs. 다이렉트), 그리고 실제 활용되는 산업군(기계 설계, 곡면 디자인, 시각화, 역설계)에 따라 매우 뚜렷한 특징과 고유한 영역을 가집니다. 이번 포스팅에서는 기계 및 제품 설계 분야 전반에서 활약하는 주요 3D 프로그램들을 성격과 기능별로 정밀하게 분류하여 입체적으로 총정리해 드립니다.
📌 본문 바로가기 목차
★ 3D 모델링 핵심 제어 방식 마스터 비교 표
소프트웨어별 세부 분석에 앞서, 현대 3D CAD의 기하학적 형상 제어를 주도하는 핵심 설계 기법들의 차이점을 일목요연하게 비교해 드립니다.
| 설계 제어 방식 | 형상 수정 매커니즘 | 주요 장점 | 단점 및 한계 | 대표 소프트웨어 |
|---|---|---|---|---|
| 파라메트릭 (Parametric) |
수치(치수) 및 기하학적 구속조건 매개변수 수정으로 실시간 연동 변형 | 정밀한 치수 제어 가능, 도면 수정 시 설계 의도에 맞춰 하위 피처 자동 업데이트 | 히스토리 트리가 꼬일 경우 재생성 에러 발생, 초기 설계 조건 수립 공수 큼 | SOLIDWORKS, Inventor, Creo, CATIA, NX |
| 다이렉트 (Direct) |
설계 이력 없이 3D 모델의 면과 모서리를 직접 밀고 당겨서(Push/Pull) 조작 | 히스토리 충돌 및 재생성 오류가 원천 전무함, 외부 이기종 CAD 파일 수정에 압도적 속도 | 치수 간의 유기적인 연동 구속이 불가능하여 파라메트릭 스케치 설계에는 취약 | SpaceClaim, Fusion 360(다이렉트 모드) |
| 넙스 곡면 (NURBS) |
수학적 수학 공식 제어점(CV)과 곡률 와이어프레임을 편집하여 부드러운 곡면 생성 | 자유 곡면(Free-form Surface)의 곡률 흐름을 초정밀하게 제어, 산업 디자인에 최적 | 완벽한 솔리드 부피 덩어리 기반의 어셈블리 기계 구속조건 부여가 까다로움 | Rhinoceros 3D, CATIA(Surface 모듈) |
1. 하이엔드 및 엔터프라이즈급 파라메트릭 CAD (High-End Enterprise CAD)
초대형 조립품을 매끄럽게 다루고 복잡한 제조 공정 및 설계 규칙을 전사적으로 엄격하게 관리해야 하는 항공우주, 자동차, 대규모 조선/중공업 산업에서 표준으로 채택하는 최고 사양의 소프트웨어군입니다.
■ CATIA (Dassault Systèmes)
가장 고도화된 엔터프라이즈급 CAD 솔루션으로, 수만 개의 파츠가 얽힌 복잡한 제품 구조와 다분야(Multi-discipline) 어셈블리 모델링을 완벽하게 지원합니다. 치수와 기하 수식 규칙으로 완벽하게 통제되는 강력한 파라메트릭 피처 트리를 바탕으로 동작하며, 특히 자동차 외관이나 항공기 동체 설계에 필수적인 Class-A 수준의 고급 자유 곡면(Surface) 모델링 능력은 타의 추종을 불허합니다. 스케치 분석 모듈을 통해 프로파일의 불연속 지점이나 중복 선을 사전에 완벽히 걸러내는 정밀 제어 시스템을 갖추고 있으나, 작업 인프라 환경이 방대하고 명령어 밀도가 매우 높아 초보자가 입문하기에는 진입 장벽이 높습니다.
■ PTC Creo (구 Pro/ENGINEER)
과거 파라메트릭 3D CAD의 기틀을 마련하고 시장의 혁신을 이끌었던 Pro/ENGINEER의 정통 후속작입니다. 형상의 크기와 위치를 매개변수(Parameter)로 제어하는 정통 히스토리 기반 모델러의 대명사입니다. Creo는 대형 어셈블리 제어를 위해 ‘슈링크랩(Shrinkwrap)’과 ‘간략 표현(Simplified Reps)’이라는 독보적인 대규모 조립품 관리 기술을 제공합니다. 슈링크랩 기술은 복잡한 조립품의 내부 세부 디테일을 지능적으로 숨기고 외부 외곽 윤곽 캐시만 추출하므로 메모리(RAM) 사용량을 90% 이상 극적으로 줄여주며, 외부 업체에 데이터를 보낼 때 핵심 기술 유출을 막는 지적재산권 보호 역할도 수행합니다. 또한 참조 뷰어(Reference Viewer) 도구를 통해 부품 간의 복잡하게 얽힌 설계 부하와 순환 참조 오류를 시각적으로 진단하고 깔끔하게 끊어낼 수 있어 대형 프로젝트의 시스템 안정성을 수호합니다.
■ Siemens NX
최상위 수준의 정밀 파라메트릭 설계 기능과 직관적인 다이렉트 편집 기법을 유기적으로 융합한 ‘동기식 기술(Synchronous Technology)’을 자랑하는 최고급 CAD/CAM/PLM 통합 솔루션입니다. 2D 도면을 따로 발행하지 않고 3D 솔리드 모델 자체에 직접 치수 공차 및 디지털 제조 정보를 기입하는 PMI(제품 제조 정보) 워크플로우에 압도적인 강점을 가집니다. 이렇게 마스터 모델에 주입된 데이터는 최종 도면 뷰는 물론, CNC 가공을 위한 CAM 경로 생성 공정까지 데이터 단절 없이 일관되게 연결되도록 완벽한 무결성을 보장합니다.
2. 주류 기계 설계용 파라메트릭 CAD (Mainstream Mechanical CAD)
일반적인 기계 설계, 부품 가공 제조, 2D 도면 추출 워크플로우에서 전 세계적으로 가장 널리 쓰이는 표준적인 중형 3D CAD 시스템입니다.
■ Autodesk Inventor
기계 제품 설계, 어셈블리 구속조건 부여, 표준 규격품 라이브러리 연동에 최적화된 기계제도 표준 소프트웨어입니다. 153 LAB에서도 강조하듯 부품 모델링 시 데이터 복잡성을 피하기 위해 ‘2D 스케치는 단순하게, 형상 제어는 3D 피처(Feature) 명령어로’라는 정통 설계 철학을 정석으로 반영하고 있습니다. 특히 설계 자동화를 위해 iLogic이라는 규칙 기반 파라메트릭 도구를 제공하므로, 엔지니어가 코딩하듯 조건 수식을 입력해 반복적인 설계 변형 모델이나 표준 부품군 규격을 자동으로 생성할 수 있습니다. 더불어 수천 개의 부품이 조립된 대용량 어셈블리 파일을 빠르게 로드하기 위해 그래픽 캐시 데이터만 선별 인출하는 ‘익스프레스 모드(Express Mode)’를 탑재하여 구동 렉을 획기적으로 줄여줍니다.
■ SOLIDWORKS (Dassault Systèmes)
제조 산업 전반에서 가장 높은 시장 점유율을 차지하고 있는 솔리드 모델링의 베스트셀러입니다. 매우 직관적인 파라메트릭 솔리드 설계, 판금 가공, 용접구조물, 어셈블리 관리 환경을 제공합니다. 특히 부품 간의 얽히고설킨 참조 관계를 그래픽 트리 상에 파란색과 보라색 화살표 라인으로 실시간 시각화해 주는 ‘동적 참조 시각화(Dynamic Reference Visualization)’ 기능을 지원하여, 부모-자식 관계가 꼬여 발생하는 트리 오류를 디버깅하기 편리합니다. 큰 조립품 작업을 진행할 때는 사용자가 지정한 핵심 부품만 메모리에 선별 로드하는 ‘선택적 열기(Selective Open)’와 ‘대규모 설계 검토(Large Design Review)’ 모드를 지원하여 그래픽 칩셋과 가용 메모리의 연산 부하를 영리하게 완화합니다. 또한 판금(Sheet Metal) 설계 시 베이스 플랜지 기반 작업은 물론, 일반 솔리드 바디 덩어리를 한 번에 판금 전개 형상으로 변환하는 고도화된 기능도 제공합니다.
3. 클라우드 기반 및 협업 중심 CAD (Cloud-Native & Collaborative CAD)
로컬 워크스테이션의 하드웨어 성능 한계를 극복하고, 중앙 서버 시스템 및 웹 브라우저를 통해 장소 제약 없이 동시 접속하여 프로젝트를 완수하도록 설계된 차세대 도구입니다.
■ Onshape (PTC)
웹 브라우저 상에서 완벽하게 구동되는 최초의 순수 클라우드 네이티브 파라메트릭 CAD입니다. 대용량 파일의 전송이나 다운로드 공정 없이, 단일 도면 문서 내에서 다수의 전 세계 설계자가 실시간으로 공동 편집(Real-time co-editing)을 수행할 수 있는 놀라운 협업 환경이 아이덴티티입니다. 소프트웨어 개발 형상 관리(Git) 시스템에서 주로 쓰이는 ‘브랜치 및 병합(Branch and Merge)’ 아키텍처를 과감히 채택하여, 메인 오리지널 도면를 건드리지 않고 다양한 설계 대안 브랜치를 뻗어 실험한 뒤 안전하게 원본에 병합할 수 있습니다. 어셈블리 내에서의 메이트 조립 관계와 2D 도면층 생성이 모델 데이터 변경과 실시간으로 100% 동기화됩니다.
■ Autodesk Fusion 360
클라우드 데이터 저장소와 가벼운 데스크톱 클라이언트 앱이 영리하게 결합된 하이브리드 형태의 CAD 솔루션입니다. Fusion 360의 가장 큰 무기는 하나의 단일 소프트웨어 플랫폼 안에서 CAD(설계) ➔ CAM(가공 경로/NC 코드 생성) ➔ CAE(유동 및 구조 시뮬레이션)까지 제조 프로세스 전체가 데이터 단절 없이 완벽하게 원스톱으로 통합되어 있다는 점입니다. 파라메트릭 방식의 타임라인 설계와 히스토리 없는 다이렉트 편집 모드를 넘나들 수 있으며, 강도와 무게, 제조 제약 조건을 입력하면 인공지능 알고리즘이 스스로 수천 개의 최적 최적화 형상을 연산해 제안하는 제너레이티브 디자인(Generative Design) 기능을 선도적으로 정착시켰습니다.
4. 다이렉트 모델링 전용 CAD (Direct Modeling / History-Free)
과거 피처 기반의 복잡한 설계 이력 레시피나 골치 아픈 매개변수의 조건식 제약 없이, 눈에 보이는 3D 형상 자체를 주무르듯 직관적으로 초고속 편집하는 데 특화된 소프트웨어군입니다.
■ SpaceClaim (Ansys)
전통적인 파라메트릭 시스템의 고질병인 ‘재생성 에러(Regeneration Error)’가 구조적으로 원천 발생하지 않는 대표적인 다이렉트 모델러입니다. 밀기(Pull), 이동(Move), 채우기(Fill), 결합(Combine)이라는 직관적인 4대 핵심 액션 명령으로 모든 솔리드 형상을 제어합니다. 이기종 CAD에서 불러와 히스토리가 깨진 불명확한 데이터의 수정이나, 유한요소해석(CAE) 전처리 격자망 생성을 위해 불필요한 구멍, 작은 필렛, 엠보싱 로고 등을 고속으로 소거하는 단순화 작업(Defeaturing)에 독보적인 효율을 자랑합니다. 특히 3D 스캐닝 장비와 연동하여 스캔 데이터인 포인트 클라우드(STL 메쉬) 데이터를 가져와 유기적인 표면 솔리드로 신속하게 면을 재구성하는 역설계(Reverse Engineering) 공정과, 기계 부품 공장에서 발주 전 초고속 견적용 모델링(Bid Modeling)을 칠 때 압도적인 리드타임 단축을 보장합니다.
5. 자유 곡면(NURBS) 및 컨셉 모델링 소프트웨어
정밀한 기계 부품의 공차 수치 제어보다는 외관의 유려한 흐름, 유기적인 디자인 형태, 그리고 초기 단계의 빠른 시각적 아이디어 전개에 초점을 맞춘 특화 프로그램입니다.
■ Rhinoceros 3D (Rhino)
넙스(NURBS: Non-Uniform Rational B-Splines) 기하학체 수학적 공식을 기반으로 채택하여, 복잡한 유선형 자유 곡면의 곡률 반경과 위상을 소수점 아래 정밀도 수준으로 정밀 제어할 수 있는 최고의 디자인 도구입니다. 대칭 기계 구속 제어 성능은 파라메트릭 CAD 대비 부족하지만, 산업 디자인, 주얼리 세공, 구두 디자인, 선박 선형 설계 분야에서 마스터 표준으로 군용됩니다. 특히 비주얼 코딩 플러그인인 그래스호퍼(Grasshopper) 생태계와의 완벽한 결합을 통해 알고리즘 기반의 절차적(Procedural) 파라메트릭 모델링과 건축 비정형 구조물 모델링 영역을 리드하고 있습니다.
■ SketchUp
단순한 2D 단면 선을 그리고 마우스로 가볍게 끌어당겨 입체를 형성하는 푸시-풀(Push-Pull) 방식의 폴리곤 기반 컨셉 모델러입니다. 전 세계 사용자들이 공유하는 ‘3D Warehouse’라는 방대한 기성 에셋 모델링 라이브러리를 지원하므로 건축 설계, 인테리어 가구 배치, 무대 디자인의 공간 레이아웃을 전개할 때 독보적인 속도를 자랑합니다. 정밀한 기계 부품의 감합 끼워맞춤 설계나 고도화된 곡률 렌더링에는 한계가 뚜렷하지만, 프로젝트 초기 단계의 매싱(Massing) 분석과 신속한 컨셉 시각화 툴로써 강력한 위치를 고수하고 있습니다.
6. 폴리곤 기반 및 오픈소스 / 2D 중심 툴
제조업 전용의 엔지니어링 표준 솔루션은 아니지만, 뛰어난 개방성과 특유의 알고리즘 모듈을 통해 특정 서드파티 제조 단면 및 교육 환경에서 감초 역할을 수행하는 프로그램들입니다.
■ Blender
기계 부품 가공용 하드웨어 CAD가 아닌, 3D 애니메이션, 캐릭터 스컬프팅, VFX 영상 시각화를 위한 세계 최고의 프리웨어 오픈소스 폴리곤 메쉬 프로그램입니다. 하지만 내부의 모디파이어 스택(Modifier Stack) 아키텍처와 지오메트리 노드(Geometry Nodes) 기능을 영리하게 매칭하면, 정통 파라메트릭 CAD와 유사한 방식의 절차적·비파괴적(Non-destructive) 모델링 제어가 가능해집니다. 이 때문에 최근 제품 디자인 콘셉트 렌더링이나 가상 프로토타이핑 목적으로 실무 설계 현장에서도 부가적으로 많이 도입하고 있습니다. 단, 기계적 어셈블리 메이트 구속조건이나 감합 공차 제어 성능은 제공하지 않습니다.
■ FreeCAD
2D 스케치 구속조건 설정과 피처 기반 히스토리 트리 모델링 메커니즘을 온전히 지원하는 순수 100% 오픈소스 무료 파라메트릭 CAD 소프트웨어입니다. Part Design, Draft, 아키텍처, FEM(유한요소해석) 등 다수의 독립된 워크벤치 모듈 구조를 가지고 있으며 파이썬(Python) 스크립트 기반 확장성이 매우 유연합니다. 다만 상용 툴(Inventor, SOLIDWORKS) 대비 UI 직관성이 투박하고, 부품 수가 많은 복잡한 대형 조립품 처리 시 그래픽 가속 및 연산 안정성이 다소 저하되는 한계가 있습니다.
■ DraftSight
전 세계 2D 표준인 오토캐드(AutoCAD)의 DWG 파일 포맷을 깨짐 현상 없이 완벽하게 읽고 정밀 편집할 수 있는 2D 전문 설계 도구입니다. 여기에 가벼운 3D 솔리드 기본 도형 생성 모듈을 결합한 하이브리드 형태의 시스템입니다. 평면 도면 위주의 워크플로우를 고수하는 현장 생산 라인 설계자가 치수 검증 및 생산 가공과 직결되는 뼈대용 간단한 3D 솔리드 바디를 신속하게 인출하여 매칭할 때 훌륭한 가성비 대안이 됩니다.
■ Tinkercad
웹 브라우저 환경에서 별도의 설치 없이 구동되며, 마우스 드래그 앤 드롭으로 원기둥, 구, 상자 같은 기본 원시 도형(Primitives)들을 결합하거나 빼내는 CSG(Constructive Solid Geometry) 방식의 기초 초보자용 모델러입니다. 구조가 매우 직관적이어서 메이커 스페이스의 3D 프린팅 프로토타이핑 교육용이나 초등·중등 기술 교육용 교구 도구로 널리 사랑받고 있습니다.
7. CAD 데이터 변환, 전처리(Preparation) 및 해석 최적화 도구
직접 형상을 창조하는 원본 디자인 툴은 아니지만, 기계 CAD에서 생성된 무거운 오리지널 마스터 데이터를 다운스트림 가공 공정이나 고도화된 CAE 유동 해석, VR 가상현실 시각화 목적에 맞게 재가공해 주는 기술 표준 전처리 소프트웨어 자산들입니다.
■ CAD Processor (Open Cascade)
엔지니어링 CAD 모델 데이터를 해석 시뮬레이션 및 VR/AR 디지털 트윈 작업 환경에 맞게 자동 단순화(Defeaturing) 및 모델 수리(Healing)를 주도하는 전처리 특화 소프트웨어입니다. 기하 구조 해석 단계에서 데이터 용량만 차지하고 오류를 유발하는 파편화된 비정형 면이나 미세 틈새(Gap)를 인공지능적으로 추적해 메우고, 불필요한 구멍, 작은 필렛, 가공용 모따기, 브랜드 로고 엠보싱 등을 일괄 자동으로 소거하여 고품질 가동 해석용 메쉬(Mesh) 레이아웃을 생성할 수 있도록 서포트합니다.
■ CADfix Viz
수천 개 부품으로 얽힌 무거운 기계 CAD 조립품 데이터를 가상 현실(VR), 증강 현실(AR), 혼합 현실(MR) 렌더링 엔진에 부하 없이 실시간으로 띄울 수 있도록 기하학적 뼈대를 재구성하는 전문 경량화 도구입니다. 형태 왜곡을 최소화하는 범위 내에서 삼각형 폴리곤 면의 개수를 극단적으로 압축 소거하는 폴리곤 최적화(Decimation) 기술을 통해 데이터 용량을 줄이고, 환경에 맞는 최적의 단계별 디테일 메쉬 데이터(LOD: Level of Detail)로 초고속 변환해 줍니다.
■ TransMagic
서로 다른 이기종 CAD 시스템 간에 복잡한 중립 파일(STEP, IGES, Parasolid 등) 변환 공정을 전개할 때 일어나는 기하학적 형상 유실 현상을 정밀 진단하고 자동 복구해 주는 데이터 번역 전문 솔루션입니다. 특히 파일 변환 시 터지거나 깨지기 쉬운 불안정한 스플라인(Spline) 지오메트리 곡면들을 연산하기 매우 쉬운 해석적 지오메트리(Analytic Geometry: 완전한 원기둥, 평면, 원추 등) 구조로 자동 교체 변환합니다. 또한 서페이스 간의 미세하게 벌어진 표면 틈새 경계선(Tolerant Edges)을 단단하게 강제 힐링 봉합하여, 속이 꽉 찬 완벽한 물리 솔리드 바디 덩어리로 수리(Lite Repair)해내는 강력한 무결성 복원 능력을 자랑합니다.
💡 최종 제언
요약하자면, 현대의 3D 프로그램 생태계는 설계자가 완벽한 이력 제어와 치수 연동 규칙(Inventor, SOLIDWORKS, Creo, CATIA)을 바탕으로 정밀한 제조 도면을 뽑아내고자 하느냐, 히스토리의 제약 없이 직관적이고 빠른 형상 조작(SpaceClaim)을 원하느냐, 혹은 클라우드 협업(Onshape)이나 가공·해석의 단일 통합 플랫폼(Fusion 360)을 추구하느냐에 따라 철저하게 세분화되어 고도로 발전하고 있습니다.
따라서 제도 학습자와 엔지니어들은 단순히 남들이 많이 쓰는 유명 툴 하나에만 매몰되지 말고, 내가 궁극적으로 도출하고자 하는 프로젝트의 최종 목표물 선택해 결합하는 것이 3D CAD 가치 창출의 핵심입니다.
