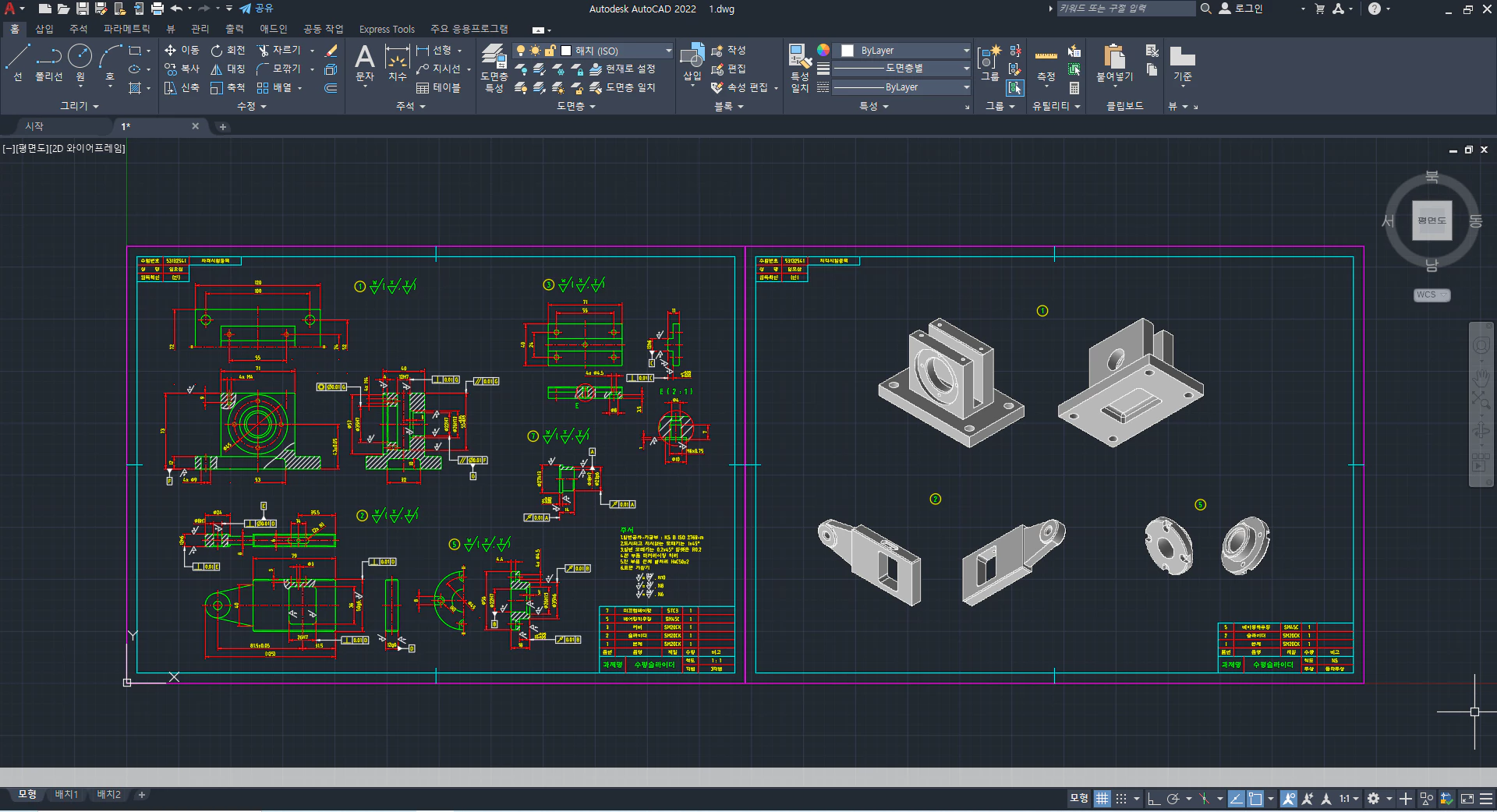

오토캐드에서 도면 출력하는 법은 크게 2가지가 있겠습니다. ▶ 첫 번째는 프린터로 바로 출력하는 방법 ▶ 두 번째는 PDF로 저장 후, PDF 뷰어에서 출력하는 방법 보통 국가 기술 자격 CAD 실기 시험에서는 검도의 목적과 출력 오류 방지를 목적으로 PDF로 저장 후 출력하는 것을 권합니다. 이번 포스팅에서는 PDF 출력 방법에 대해 위주로 알아보겠습니다. 직접 출력하는 방법은 PDF 출력 방법에서 옵션 2개 (프린터와 용지 설정)만 변경하면 됩니다. ※ 마지막에 설명합니다. 1. 작업 파일 검도 2D 부품도와 3D 렌더링 등각 투상도, 모두 작업을 하고, 충분한 검도를 한다. 2. 플롯 (Plot) 클릭 또는 Ctrl + P 3. 플롯의 옵션 왼쪽 위에 [프린터/플로터]에서부터 반 시계 방향으로 화살..

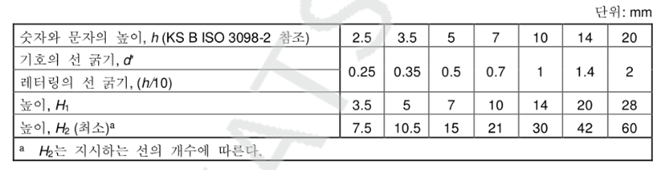

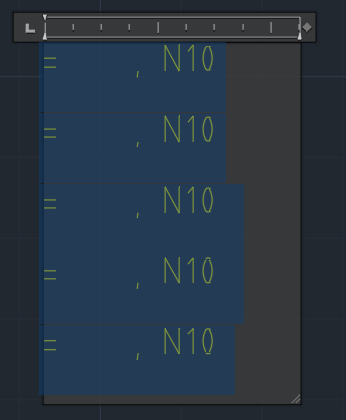

( 4 ) - 주서 9. 주서 주서는 도면에 해당하는 사항만 기입해야 한다. 지금은 주서의 내용보다는 예시를 기입하는 방법에 대하여 설명하도록 한다. 작업의 편의를 위해 (모니터 한대 사용자) KS규격에서 주서를 캡처해서 붙여놓고 작업하는 것이 좋다. 문자 레이어로 이동한다. 부품란 위쪽에서 T (mtext) 명령으로 사각 영역을 지정하고, 글자 높이는 3.5 예시와 같이 주서를 적는다. KS규격 예시의 쉼표는 마침표로 하고, 개정된 KS규격대로 공차는 기준치수 문자 높이와 같이 한다. 주서는 글자높이 5mm, 초록색으로 변경한다. 표면거칠기의 내용을 쓰기 위해 T(MT를 실행한다.) 첫 줄에 "= (스페이스바 4번) , (스페이스바 1번) N10 "를 적어주고 복사/붙여 넣기로 아래로 4개 더 만들어 ..

( 3 ) 표면거칠기 기호, 품번기호와 대표 (일부) 표면거칠기, 대칭도시기호 만들기 7. 표면거칠기 기호 만들기 표면거칠기 기호를 KS규격에 맞게 만들어보자. 표면거칠기 입력 작업을 수월하게 하기 위해 오토캐드의 block(b) 명령을 활용한다. 삽입시에는 insert명령으로 삽입한다. 현재레이어를 0번으로 설정한다. POL ( 10 Polygon : 정다각형) 엔터 > 3 엔터 > e엔터 > 화면상의 임의의 점을 클릭하고 F8(직교모드)가 켜 있는 상태에서 러버밴드가 180도 방향을 향하게 하고 4 엔터 만들어진 삼각형을 선택한 후 X엔터 (분해) 후 LEN ( 11 Lengthen : 선의 길이 조정 ) 엔터 > de 엔터 > 4.5 엔터 T ( 12 MText : 다중문자) 엔터 > 글자위치에 사..

( 2 ) 그리기 : 윤곽선, 중심마크, 표제란, 부품란, 수검란 6. 한계선, 윤곽선, 중심마크, 표제란, 부품란, 수검란 그리기 템플릿을 만들면 오토캐드에서 자주 사용하는 명령을 익힐 수 있다. 매일 최소 1번씩 연습하며 작업형 시험 시간의 2/3를 차지하는 2D 작업 속도를 올리도록 하자. 현재 레이어는 외형선(ISO)으로 설정한다. ① OSNAP 설정 ( Auto Osnap 세팅, 단축키 OS, ON/OFF : F3) ② 한계선 (도면의 경계 A2 594,420) , 윤곽선, 중심마크 만들기 REC ( 3 Rectangle : 사각형 ) 엔터 > 0,0 엔터 > 594,420 엔터 O ( 4 Offset : 간격 띄우기 ) 엔터 > 10 엔터 > 한계선 선택 > 안쪽 영역 선택 > 엔터 SPACE..

오토캐드 템플릿 만들기 ( 1 ) - 설정: 레이어설정, 치수스타일, 문자스타일 설정 일반기계기사, 기계설계산업기사, 전산응용기계제도기능사 실기 시험을 준비할 때 필요한 템플릿(원형도면)을 만드는 방법에 대해 알아보겠습니다. 1. 새로 만들기 AutoCAD를 실행한 후 새로 만들기 (Ctrl + N)을 누르고 파일 유형은 템플릿에서 acadiso.dwt를 작업의 원형도면으로 선택한다. 2. 레이어(Layer) 설정 la (layer의 단축키) 엔터를 입력하여 레이어 설정창을 띄우고 기본 레이어(0) 외에 아래와 같은 8개의 레이어를 만든다. 외형선, 가는 실선, 숨은선 레이어는 인벤터와의 빠른 변환을 위해 인벤터에서 사용하는 이름과 같이 만든다. (외형선 > 외형선(ISO), 가는 실선 > 좁은 외형선(..
