오토캐드 템플릿 만들기 ( 1 ) - 설정: 레이어설정, 치수스타일, 문자스타일 설정
일반기계기사, 기계설계산업기사, 전산응용기계제도기능사 실기 시험을 준비할 때 필요한 템플릿(원형도면)을 만드는 방법에 대해 알아보겠습니다.
1. 새로 만들기

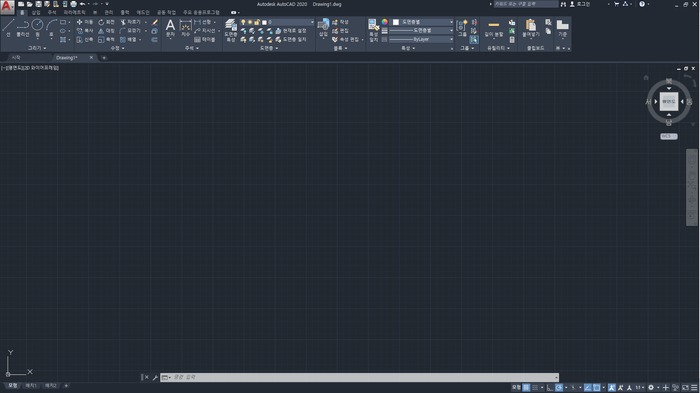

AutoCAD를 실행한 후 새로 만들기 (Ctrl + N)을 누르고 파일 유형은 템플릿에서 acadiso.dwt를 작업의 원형도면으로 선택한다.
![](https://blog.kakaocdn.net/dn/cEkXWw/btrIY1BoeXW/dlxGkbHQZkgLMu87TMH9t1/img.png)
![](https://blog.kakaocdn.net/dn/dD709j/btrI0eUMdjD/W8qQGHHNKXMskKRAK72Sb0/img.png)
2. 레이어(Layer) 설정
la (layer의 단축키) 엔터를 입력하여 레이어 설정창을 띄우고 기본 레이어(0) 외에 아래와 같은 8개의 레이어를 만든다.
외형선, 가는 실선, 숨은선 레이어는 인벤터와의 빠른 변환을 위해 인벤터에서 사용하는 이름과 같이 만든다.
(외형선 > 외형선(ISO), 가는 실선 > 좁은 외형선(ISO), 숨은선 > 은선 (ISO)
간격 띄우기에 유의하고 한계선 레이어는 출력이 안되도록 플롯을 끈다.
![](https://blog.kakaocdn.net/dn/CxYZl/btrIYC2y94z/dk25CEq6zQBtRyQ2WHlcL0/img.png)
LTS ( Line type scale : 선 종류 축척 ) : 1로 되어 있는 것을 0.4로 한다.
3. 치수 스타일 (Dimension Style) 설정 : ISO-25

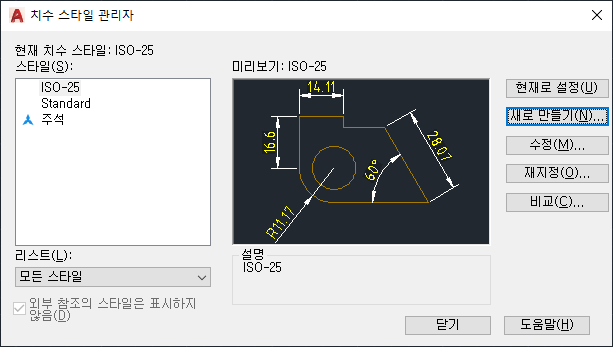

치수 스타일 관리자를 띄우기 위해 커맨드프롬프트에서 단축키 (D)를 입력 후 엔터한다.
![](https://blog.kakaocdn.net/dn/rvj4s/btrIYBP6ss6/ufV1UgYe4kk0UYKrEErNSK/img.png)
초기 화면에서 좌측 리스트에 있는 치수 스타일의 종류가 3가지 기본으로 되어 있다.
ISO-25만 필요하고 standard와 주석은 필요 없으나 굳이 지울 필요는 없다.

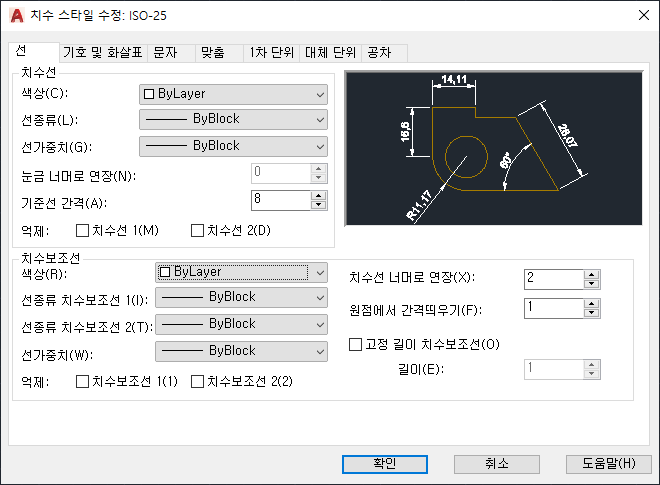

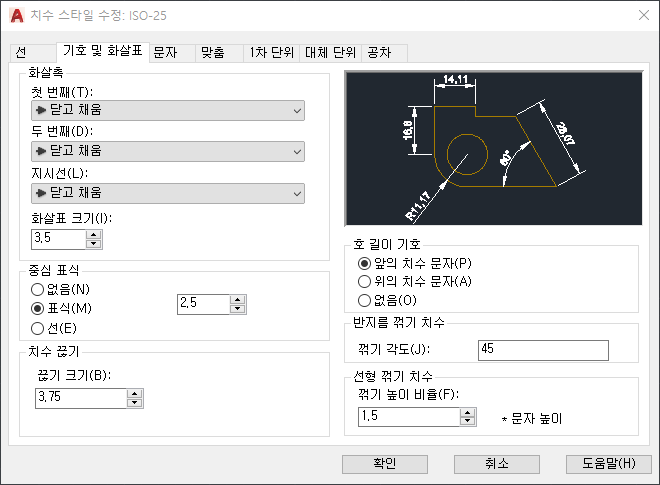

ISO-25 스타일이 선택되어 있는 상태에서 오른쪽 [수정] 버튼을 클릭한다.
※ 기본적인 치수스타일을 KS규격에 맞추어 바꿀 것이다.
![](https://blog.kakaocdn.net/dn/0lwa7/btrIXQtyQaq/o23vYuXozXDplxRjFfZ5Ok/img.png)
![](https://blog.kakaocdn.net/dn/bFzcZ4/btrIXQ1nP3O/nWSo85IBh99V2DL08aF8zK/img.png)
![](https://blog.kakaocdn.net/dn/bteZrd/btrIPU4YuYs/wPYEx23fwgo4pqz5xoZxu1/img.png)

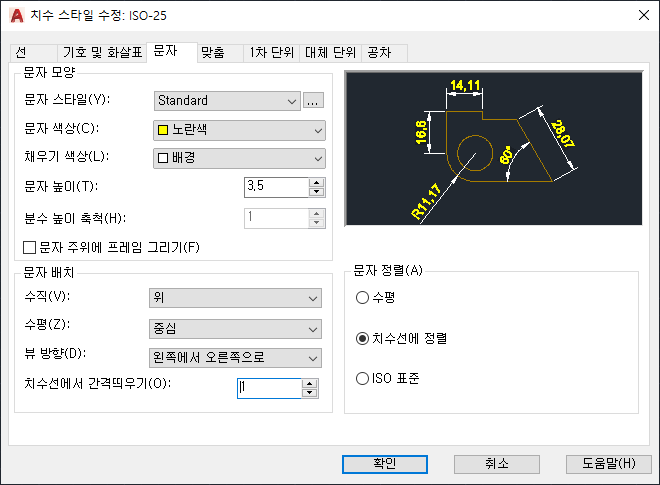

화면에 보이는 것은 여기까지 설정하고 문자모양 > 문자 스타일(Y): 의 오른쪽 끝 (...)을 클릭하여 문자 스타일 메뉴로 들어간다.
![](https://blog.kakaocdn.net/dn/5INkm/btrIXQAmXx6/NnOpMAobK9aGj0EIwHTKRK/img.png)

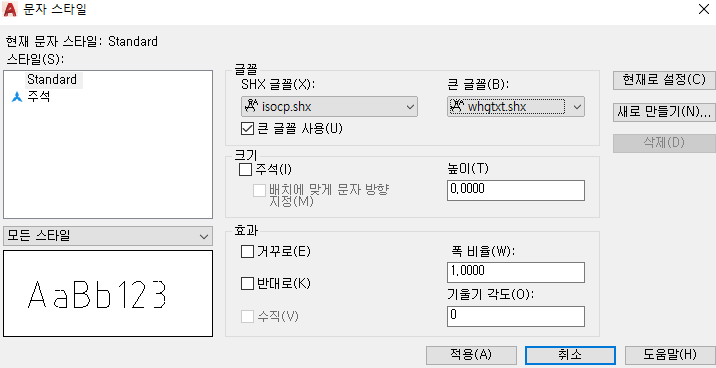

상단의 글꼴에서 기본체는 isocp.shx로 하고 큰 글꼴(확장폰트)은 whgtxt.shx로 한다.
다 되었으면 적용 > 취소 순서로 창을 닫는다.
치수스타일에서 맞춤, 대체 단위, 공차는 설정되어 있는 데로 사용하면 되며,

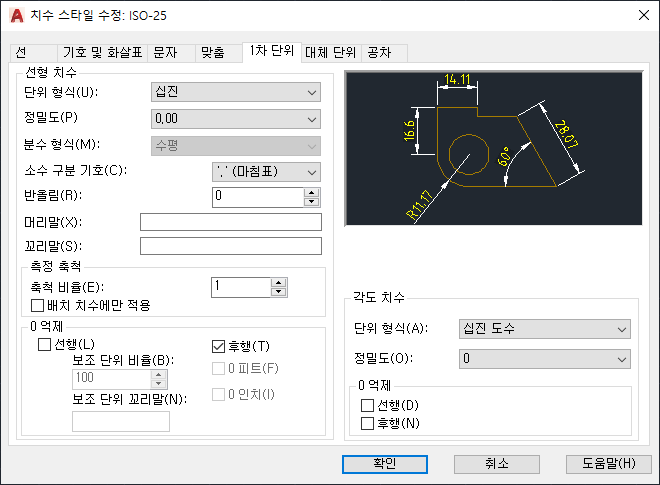

1차 단위에서 소수 구분 기호(C)를 쉼표에서 마침표로 바꾼다.
![](https://blog.kakaocdn.net/dn/bfW8Bh/btrI0fzoMPJ/G7tUC0nWmj43G3EGmkA9jk/img.png)
확인을 눌러 ISO-25 스타일 설정을 완료한다.
부품도 작업을 하다 보면 상세도와 한쪽치수를 입력해야 한다.
따라서 ISO-25 스타일을 복사하여 두 개의 스타일을 더 만들어보자.
4. 한쪽 치수 스타일 만들기

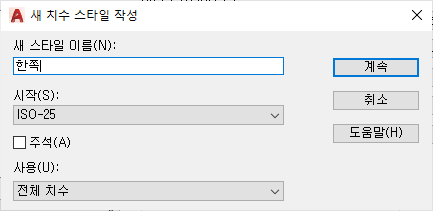

ISO-25 스타일을 선택한 후, 새로 만들기(N) 버튼을 클릭한다. (ISO-25 스타일을 복사하여 새로운 스타일을 만든다)
![](https://blog.kakaocdn.net/dn/lmABB/btrIY0oZmQb/2V8SplHczkl3d5fpMcvTFk/img.png)
.
![](https://blog.kakaocdn.net/dn/mopZb/btrIVgT7hlp/p7P2F6KRV4tWNuVE21QQO1/img.png)
![](https://blog.kakaocdn.net/dn/ehI7sk/btrIXvXyGGk/zJ0MGDXCjDHHABmRpF4iVk/img.png)
치수선 2와 치수보조선 2를 억제시킨다.
확인 버튼을 눌러 완성한다.
5. 상세(확대) 치수 스타일 만들기
ISO-25 스타일을 선택한 후, 새로 만들기(N) 버튼을 클릭한다. (ISO-25 스타일을 복사하여 새로운 스타일을 만든다)
![](https://blog.kakaocdn.net/dn/CfAkn/btrIXwa2Au1/pCSbFKeMsMOCYqFWwKoK61/img.png)

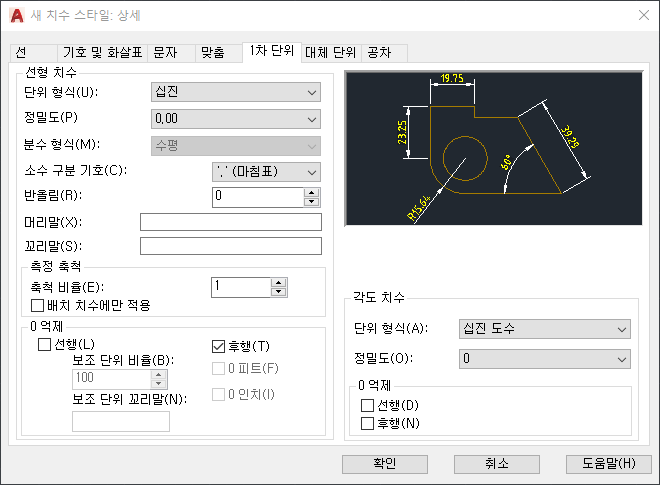

다른 것은 바꿀 필요 없고, 1차 단위 탭 > 측정 축척 > 축척 비율(E)에 1을 0.5로 변경한다.
![](https://blog.kakaocdn.net/dn/MFXMP/btrI1hKvudN/vrn3XTkLJYWo2yfQXJXtIk/img.png)
확인 버튼을 눌러 완성한다.
치수 스타일 관리자 메뉴에서 현재 스타일을 반드시 ISO-25로 설정하고 닫기 버튼을 누르기 바란다.
( 그렇지 않으면 마지막 작업한 스타일이 현재 스타일이 된다.)
자격시험용 오토캐드 템플릿 만들기 ( 2 ) - 그리기 : 윤곽선, 중심마크, 표제란, 부품란, 수검란
6. 한계선, 윤곽선, 중심마크, 표제란, 부품란, 수검란 그리기 템플릿을 만들면 오토캐드에서 자주 사용하는 명령을 익힐 수 있다. 매일 최소 1번씩 연습하며 작업형 시험 시간의 2/3를 차지하는 2D
