오토캐드에서 도면 출력하는 법은 크게 2가지가 있겠습니다.

▶ 첫 번째는 프린터로 바로 출력하는 방법

▶ 두 번째는 PDF로 저장 후, PDF 뷰어에서 출력하는 방법

보통 국가 기술 자격 CAD 실기 시험에서는 검도의 목적과 출력 오류 방지를 목적으로 PDF로 저장 후 출력하는 것을 권합니다. 이번 포스팅에서는 PDF 출력 방법에 대해 위주로 알아보겠습니다. 직접 출력하는 방법은 PDF 출력 방법에서 옵션 2개 (프린터와 용지 설정)만 변경하면 됩니다.

※ 마지막에 설명합니다.

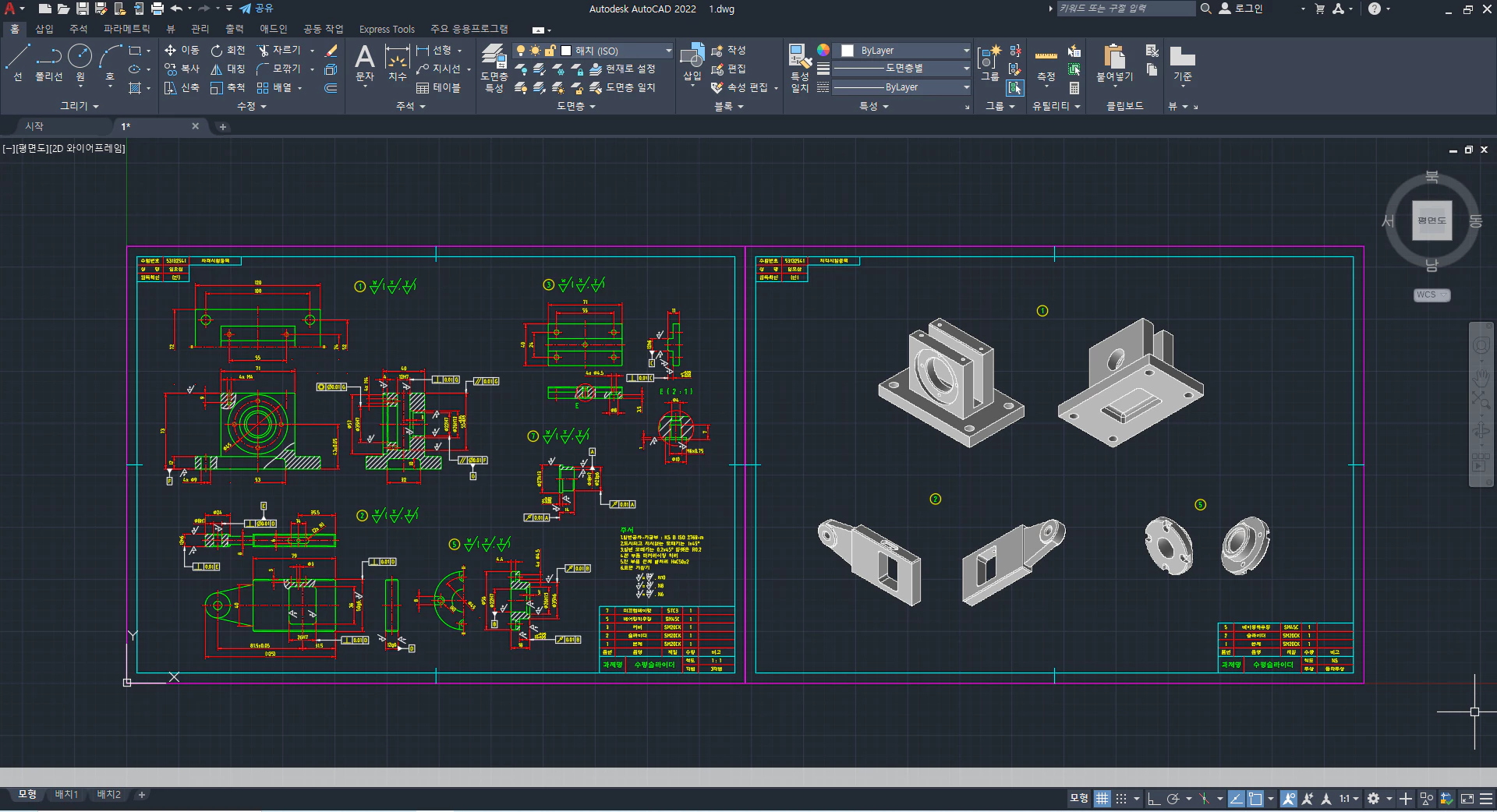

1. 작업 파일 검도

2D 부품도와 3D 렌더링 등각 투상도, 모두 작업을 하고, 충분한 검도를 한다.

오토캐드 작업 도면 검도 단계

2. 플롯 (Plot) 클릭

또는 Ctrl + P

오토캐드 플롯 도구창 호출

3. 플롯의 옵션

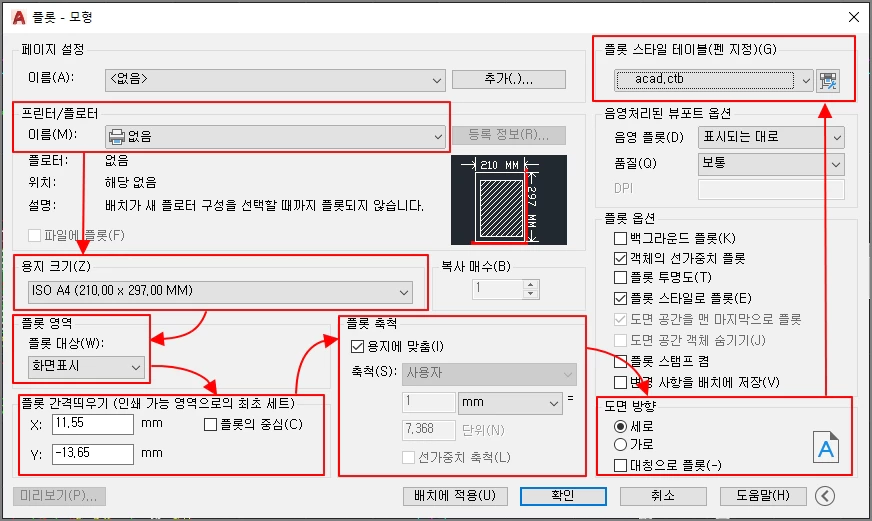

왼쪽 위에 [프린터/플로터]에서부터 반 시계 방향으로 화살표 방향대로 옵션을 설정하면 된다.

플롯 환경 설정 방향 시퀀스 가이드

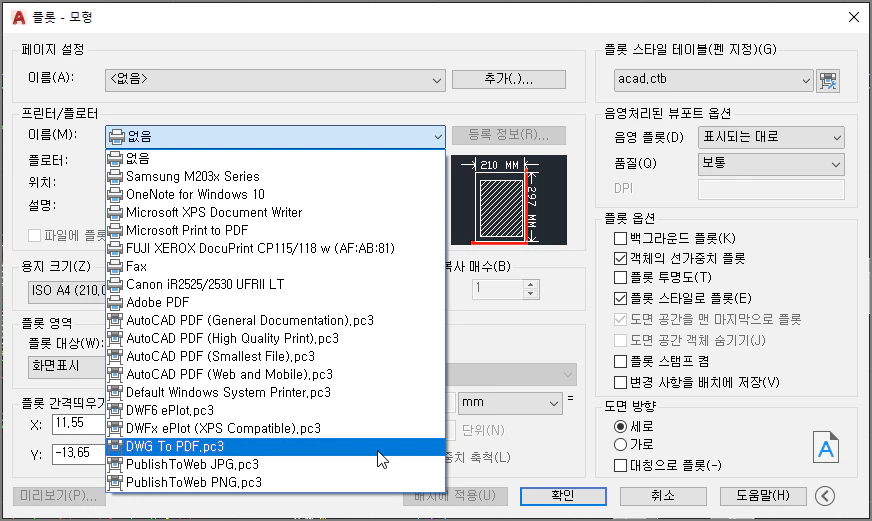

① 프린터 / 플로터

DWG To PDF를 선택한다.

DWG to PDF 플로터 드라이버 선정

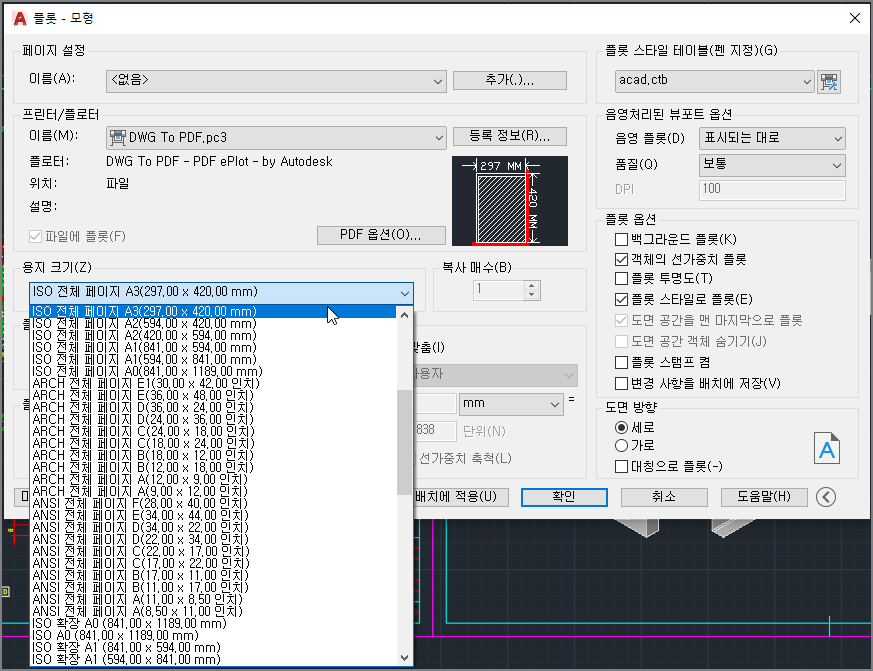

② 용지 크기

용지는 ISO 전체 페이지 A3를 (420×297 또는 297×420) 선택한다.

ISO 전체 페이지 A3 용지 마진 설정

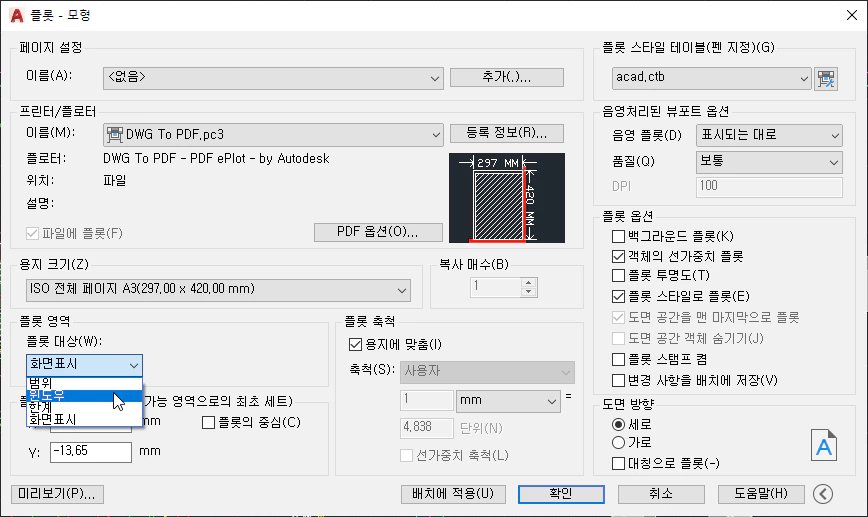

③ 플롯 영역

윈도우로 설정하면, 대화상자가 사라지고, 인쇄를 위한 도면 상의 직사각형 범위를 지정하게 된다. (윈도우 선택)

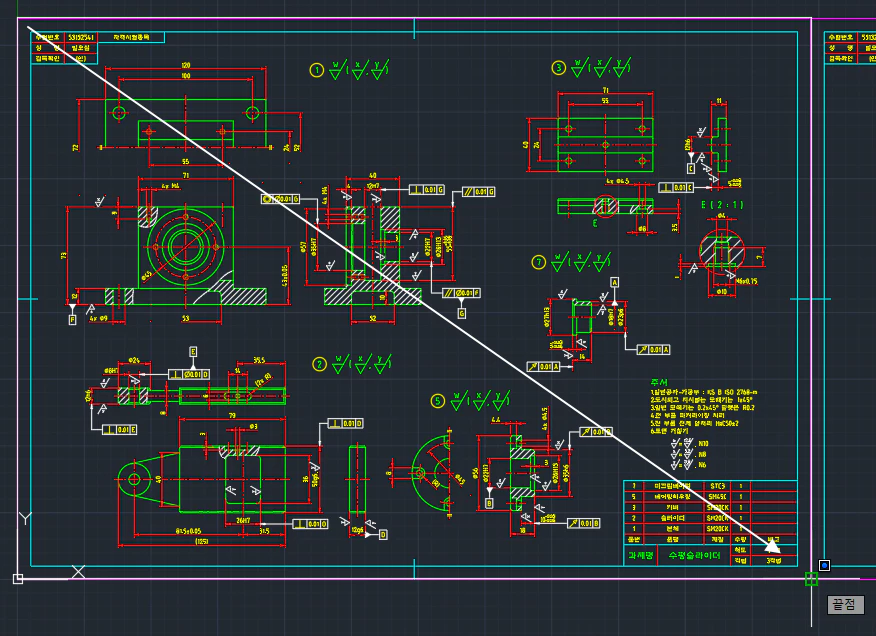

도면의 한계선 (캐드 도면의 자주색 직사각형)을 지정해주면 된다.

플롯 영역 윈도우 지정 옵션
도면 도각 외곽 한계점 선택 윈도우 지정 바운더리

④ 플롯 간격 띄우기 (출력의 위치)

플롯 중심에 체크한다.

용지의 정 중앙에 배치된다.

플롯 중심 원점 정렬 세팅

⑤ 플롯 축척 (출력의 크기)

용지에 맞춤에 체크한다.

실제 크기에 비례한 값이 아니라 설정한 도면 용지에 꽉 차게 출력된다.

용지에 맞춤 자동 축정 스케일 지정

⑥ 도면 방향 (출력의 방향)

가로에 체크한다.

출력 방향과 용지의 방향이 같아 진다.

도면 가로 방향 가시성 정렬

⑦ 플롯 스타일 테이블

색상에 따른 출력될 선의 색상과 굵기를 설정한다. 파일로 저장되며, 언제든 다시 쓸 수 있으나, 시험 준비하는 기간이라면 매회 연습 때마다 새로 설정하여 출력하는 연습을 하도록 하자.

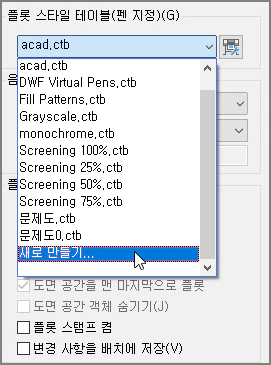

a) 새로 만들기

플롯 스타일 테이블 신규 설정

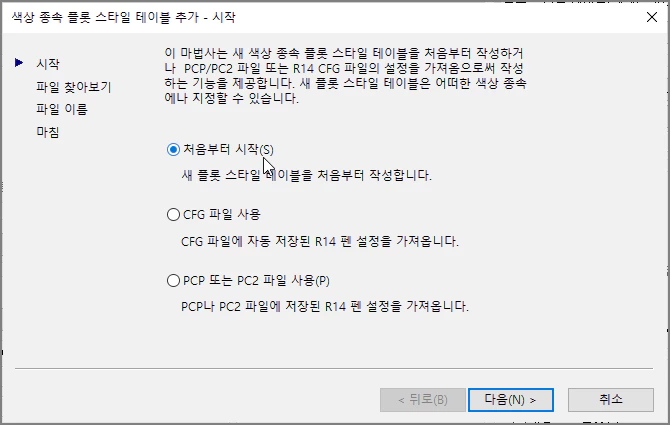

b) 처음부터 시작

처음부터 시작 스크래치 세팅

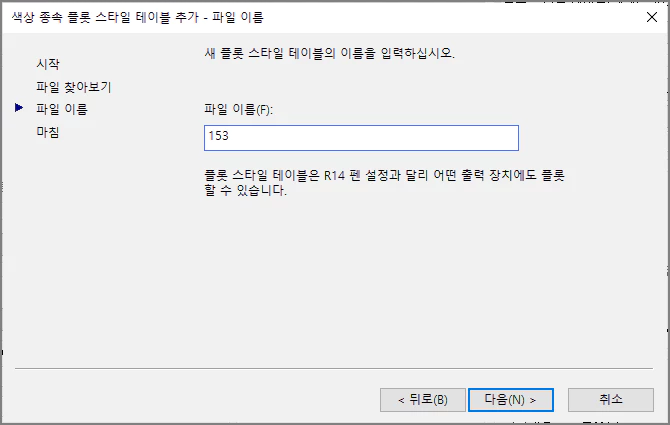

c) 플롯 스타일 테이블 이름 입력

CTB 테이블 고유 이름 정의

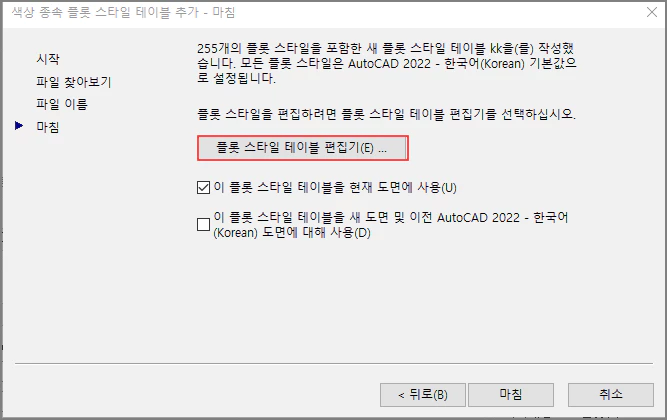

d) 플롯 스타일 테이블 편집기 클릭

상세 설정을 위해 편집기 버튼을 클릭한다.

CTB 플롯 스타일 테이블 편집기 실행

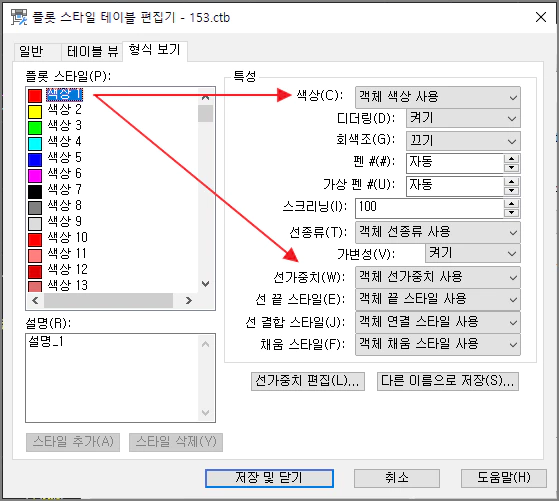

e) 선의 색상에 대한 출력 색상과 굵기 설정

아래와 같이 편집기를 보면 왼쪽 색상은 도면에서 작업한 선의 색상이고, 오른쪽 설정은 각각의 색상에 대한 출력 옵션이 된다. 우리는 색상 하나당 출력 색상(C)과 선가중치(W), 2개만 변경해 주면 된다.

색상 가중치 매핑 테이블 속성 창

실무에서라면 회사에서 사용하는 선의 굵기를 사용하면 되며, 국가 기술 자격 CAD 시험에서는 아래 색상 순서대로 빨간색이 가는 선, 노란색이 중간굵기, 초록색이 굵은 선, 하늘색과 파란색이 가장 굵은 선이다.

색상 1 < 색상 2 < 색상 3 < 색상 4

빨간색 < 노란색 < 초록색 < 하늘색 또는 파란색

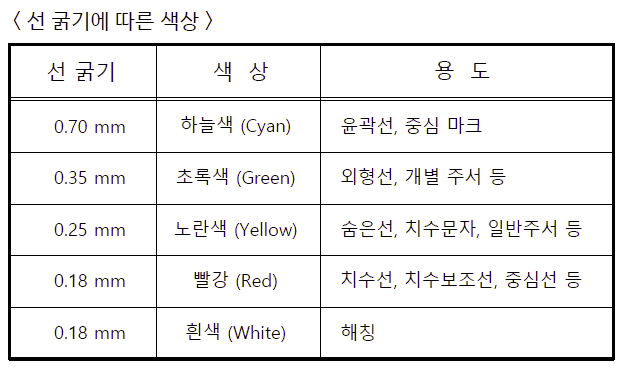

전산응용기계제도기능사, 기계설계산업기사 아래와 같고,

기능사 산업기사 표준 선두께 규격 지침

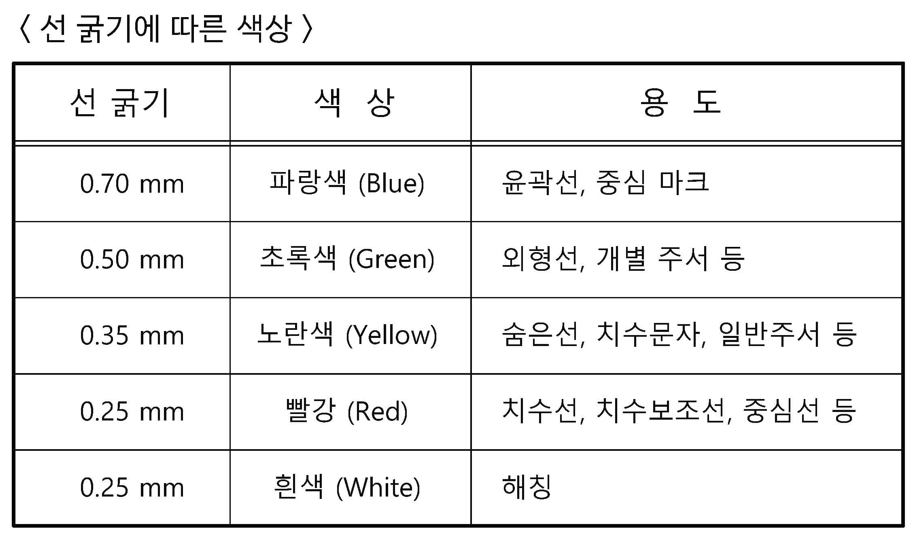

일반기계기사는 아래와 같다.

일반기계기사 표준 선두께 가중치 규격

※여기에서는 가는 선을 전산응용기계제도기능사, 기계설계산업기사에 맞추고, 일반기계기사는 위의 색상과 굵기를 같은 방법으로 작업하면 된다.

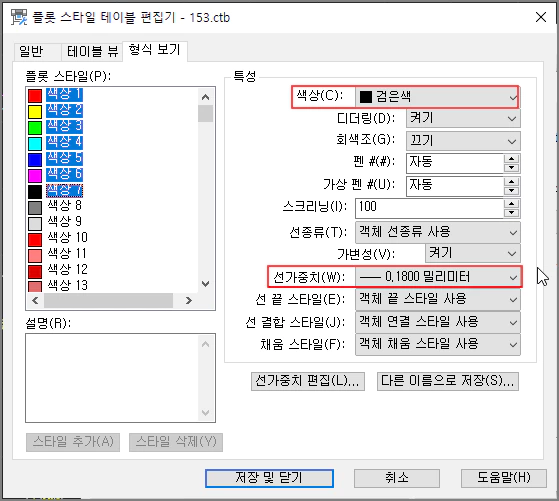

모든 색상은 검은색으로 출력되어야 하고, 굵기 중에 가장 가는 선의 굵기가 가장 많이 쓰이므로, 색상 1~색상 7까지 Shift + 마우스 왼쪽 버튼으로 클릭하여 모두 선택한 후, 색상(C)은 검은색, 굵기인 선가중치(W)는 0.18mm 준다.

※ 색상 7이 도면에서 흰색이며, 오토캐드는 흰색과 검은색의 번호가 같은 7이다.

전체 색상 선택 후 모노크롬 및 기본 두께 일괄 적용

모두 검은색과 0.18mm가 되었으니 이제 노란색, 초록색, 하늘색 순서대로 굵기만 변경하면 된다.

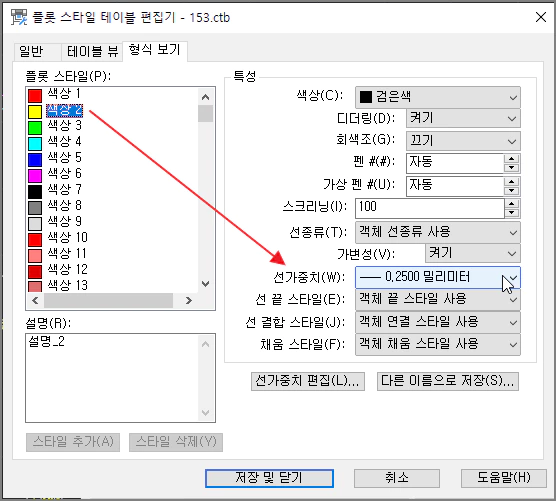

노란색 외형선 문자선 0.25mm 세가중치 매칭

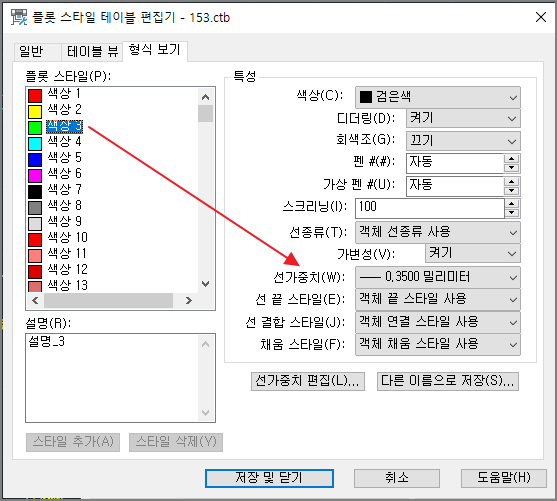

초록색을 클릭하고 0.35mm 적용한다.

초록색 외형선 및 주요 경계선 0.35mm 설정

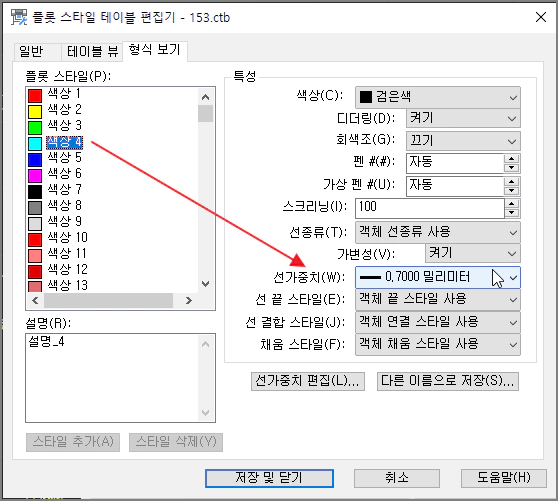

하늘색을 선택하고, 0.7mm 적용한다.

하늘색 윤곽선 제목선 0.7mm 선가중치 적용

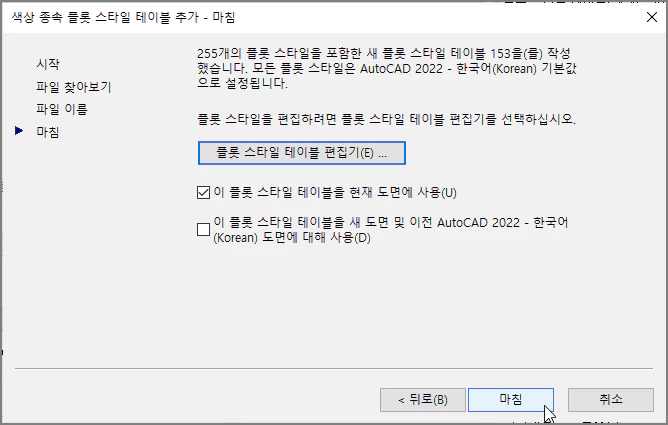

f) 저장 및 닫기와 마침

CTB 스타일 저장 및 플롯 마법사 종료

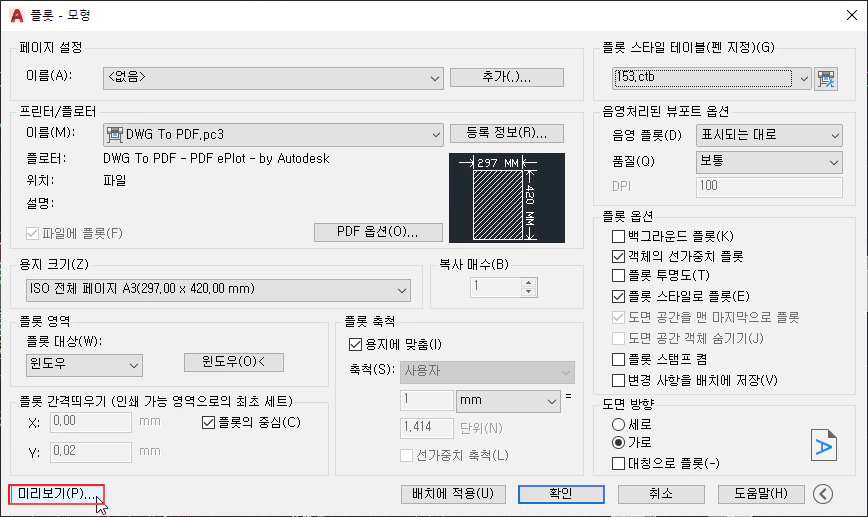

⑧ 미리 보기

미리보기 버튼을 클릭한다.

출력 미리보기 실행

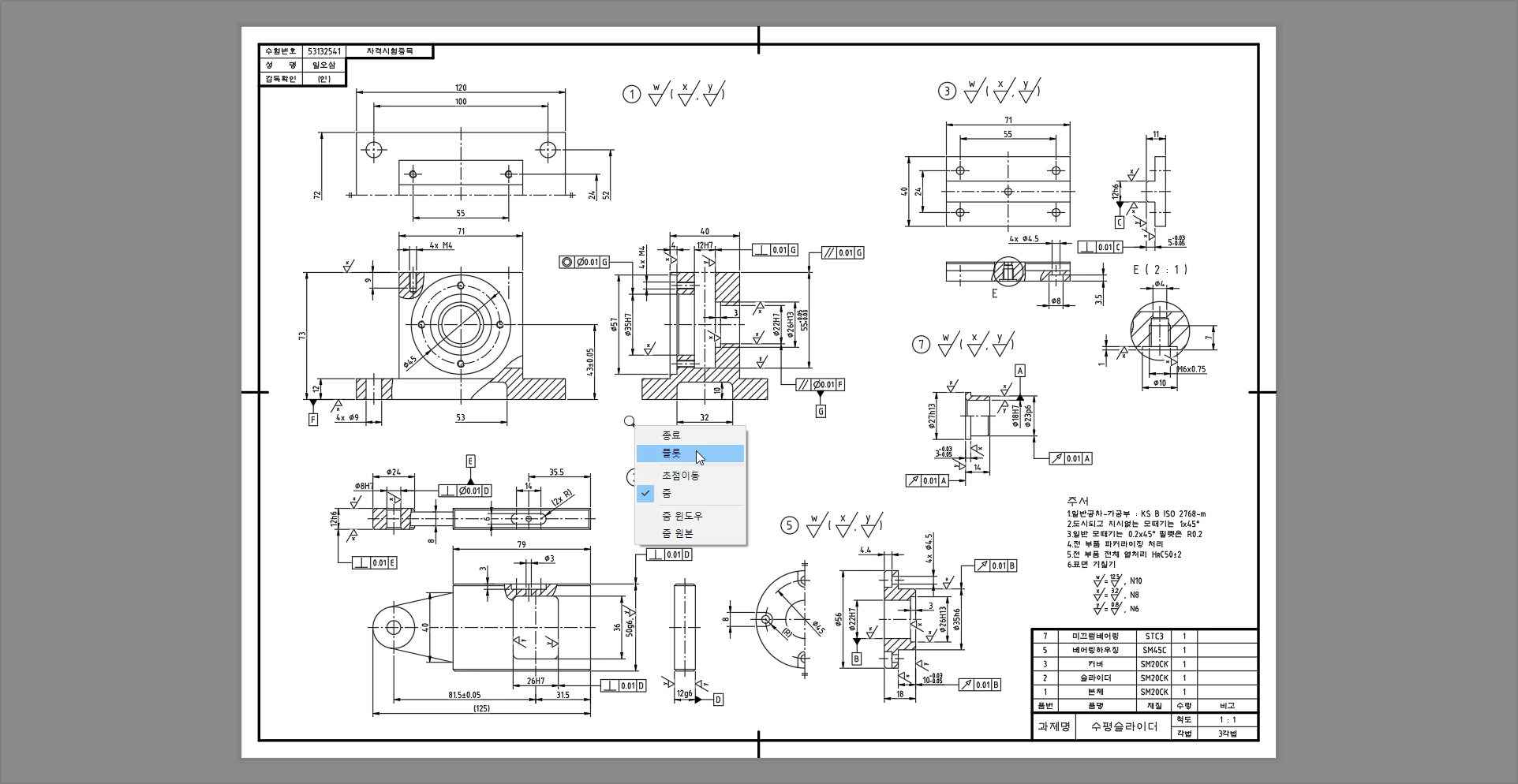

⑨ 플롯

마우스 우클릭하여 플롯 버튼을 클릭하여 플롯 한다.

미리보기 최종 검도 및 인출 실행

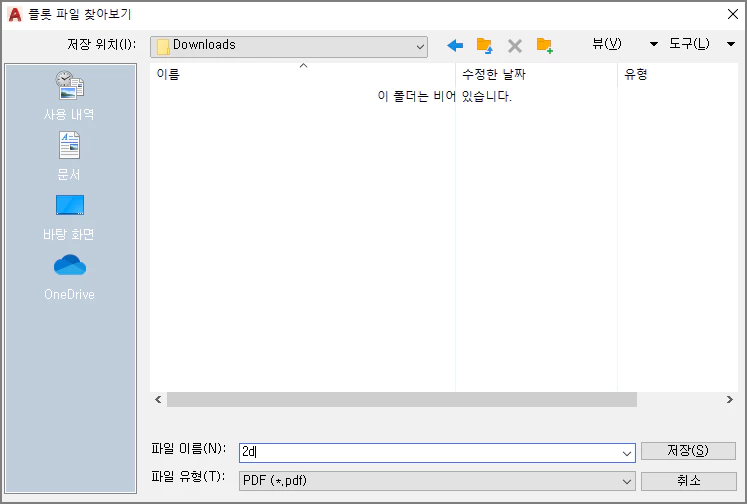

⑩ PDF 파일 이름

2D 부품도 PDF 파일 저장 경로 및 파일명 지정

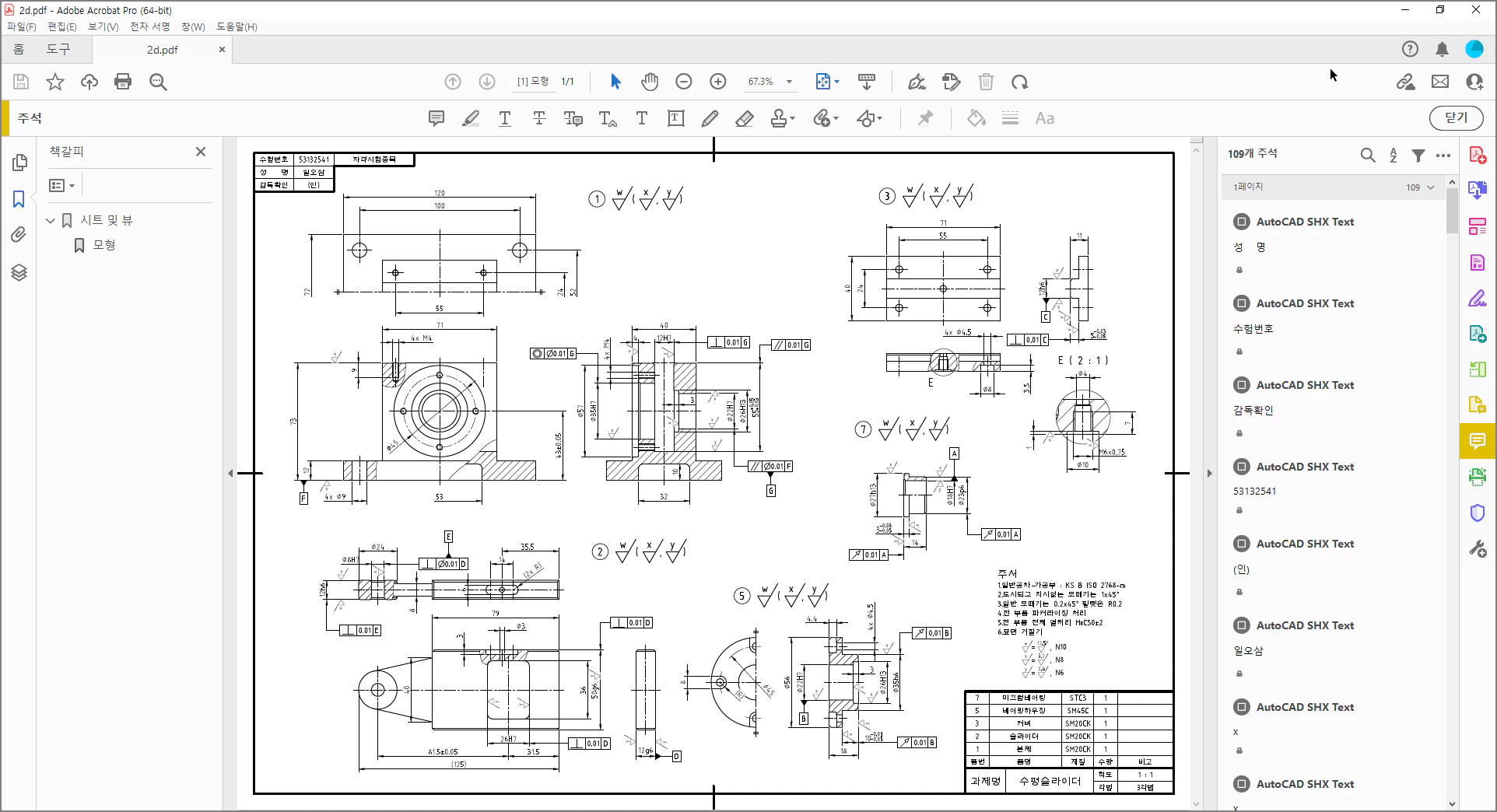

⑪ 2D 도면 PDF 완성

2D 완성 도면 어도비 아크로뱃 뷰어 로딩

⑫ 3D 도면의 출력

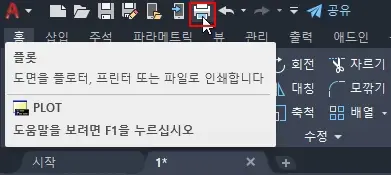

플롯 버튼이나 Ctrl + P 클릭

3D 등각투상도 뷰 플롯 초기화

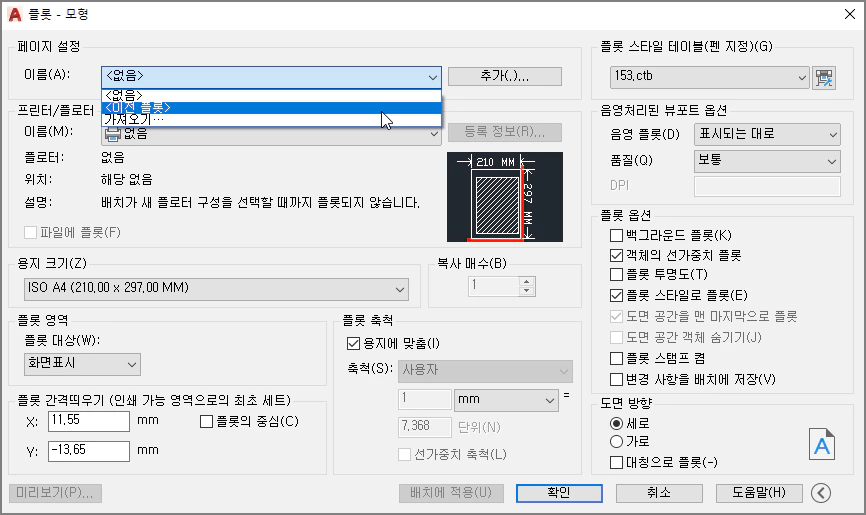

⑬ 이전 플롯

페이지 설정에서 이전 플롯을 클릭한다.

이전에 정상적으로 출력 시 설정되어 있는 모든 설정값들이 저장되어 있다.

이전 플롯 프리셋 환경 데이터 일괄 동기화

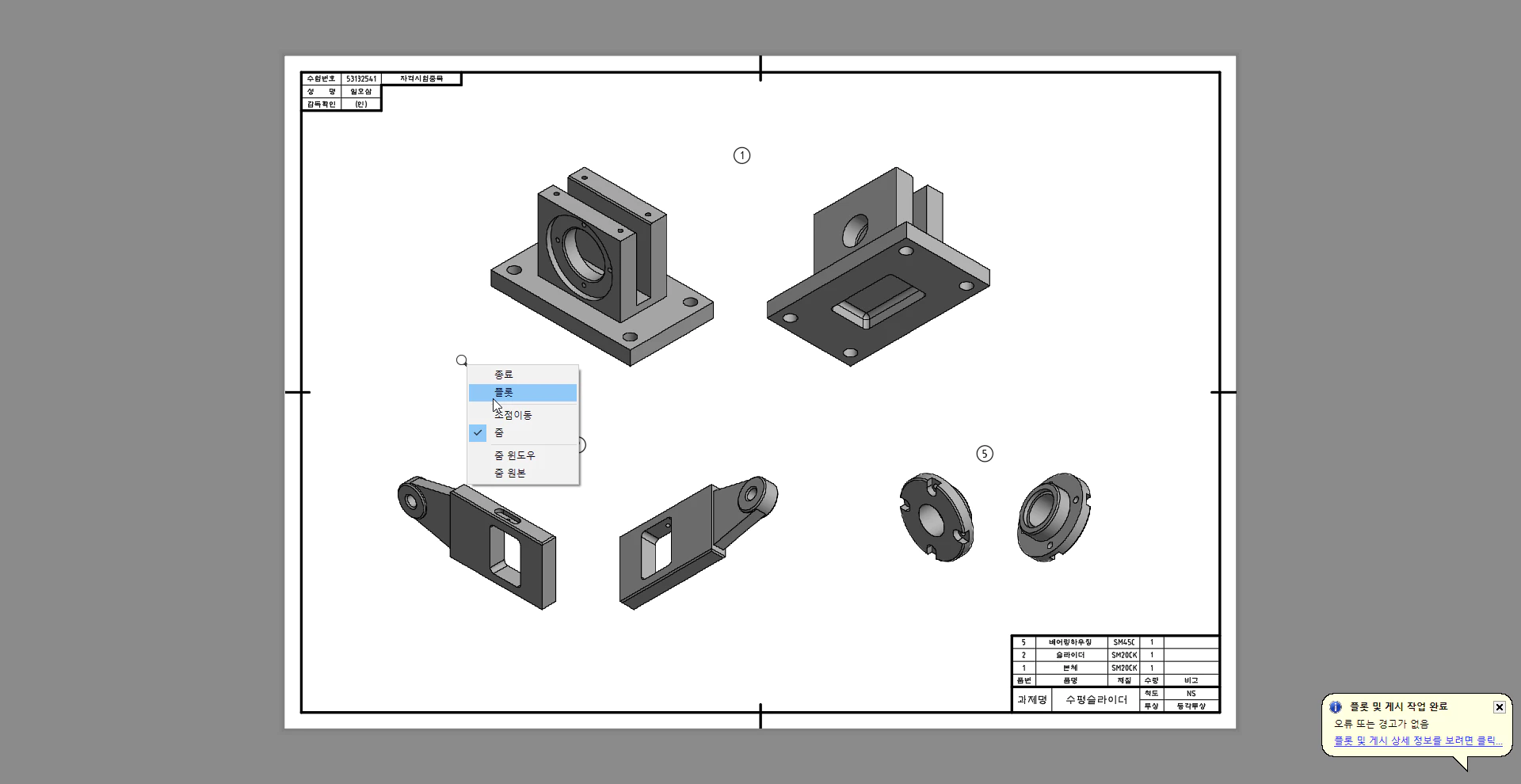

⑭ 윈도우 지정 후 플롯

플롯 영역의 [윈도우]로 지정 후, 미리 보기 한 후에 플롯을 눌러 출력한다.

3D 도면 영역 재지정 및 인출 전 최종 검수

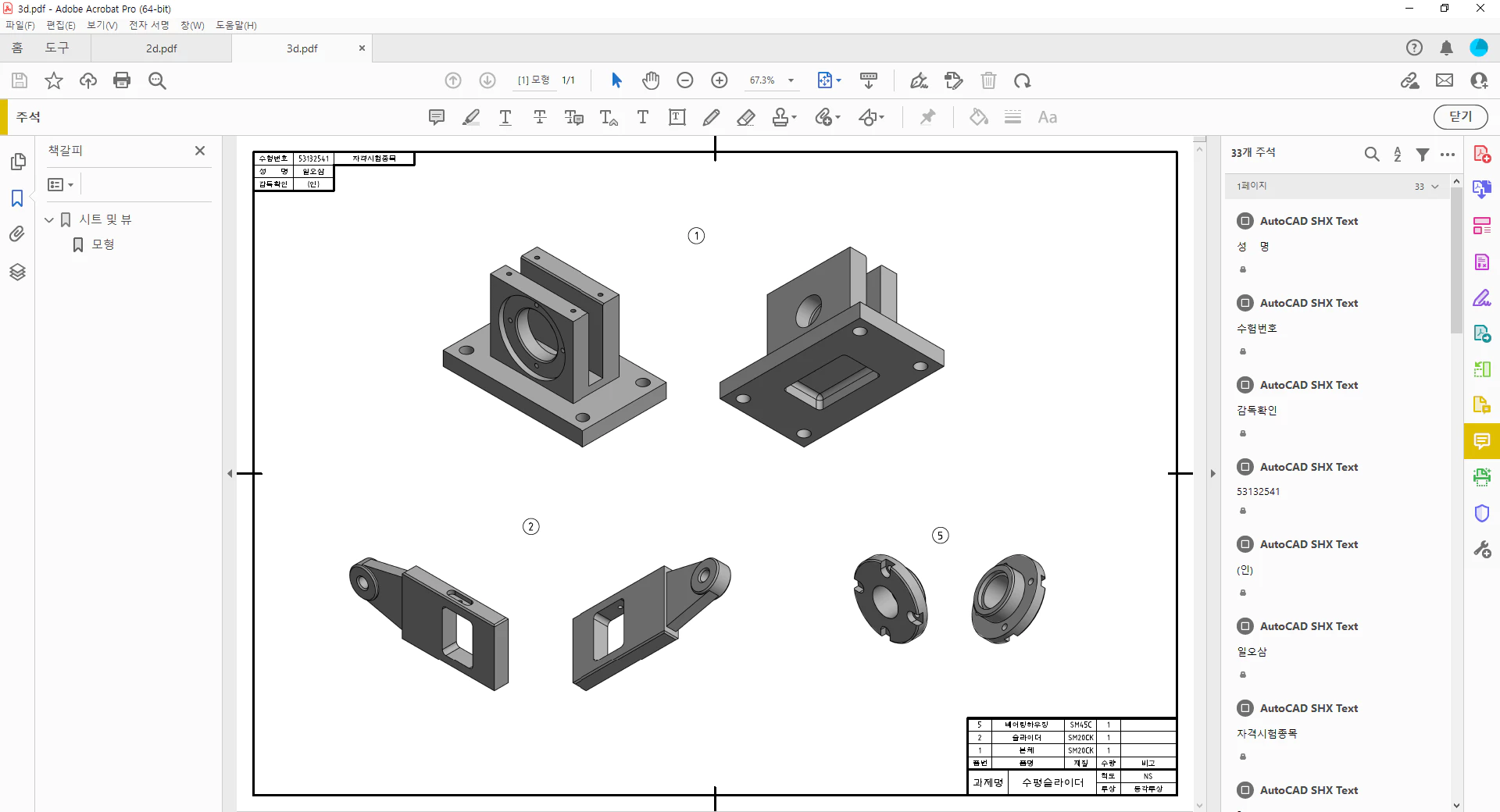

⑮ 3D 도면 PDF 완성

3D 등각투상 렌더링 도면 PDF 빌드 마감

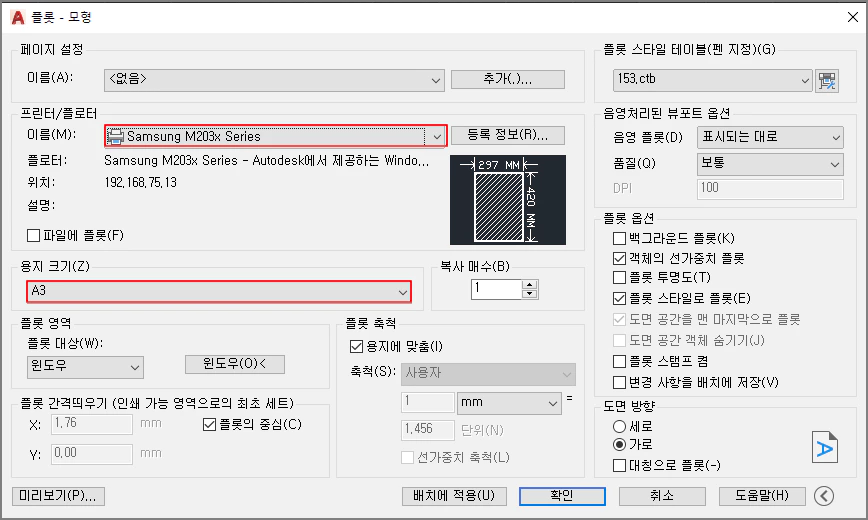

4. 종이 출력 방법

PDF 출력 방법과의 차이는 프린터/플로터에 실제 프린터 이름을 설정하고, 출력 용지만 선택해 주면 된다.

물리 롤러 기반 하드웨어 프린터 드라이버 리스트 선택 가이드

PDF 제작 후 PDF 뷰어에서 도면 출력하는 방법은 아래 게시글을 참고하세요

PDF 뷰어에서 도면 출력 방법
