( 4 ) - 주서
9. 주서
주서는 도면에 해당하는 사항만 기입해야 한다.
지금은 주서의 내용보다는 예시를 기입하는 방법에 대하여 설명하도록 한다.
작업의 편의를 위해 (모니터 한대 사용자) KS규격에서 주서를 캡처해서 붙여놓고 작업하는 것이 좋다.
문자 레이어로 이동한다.

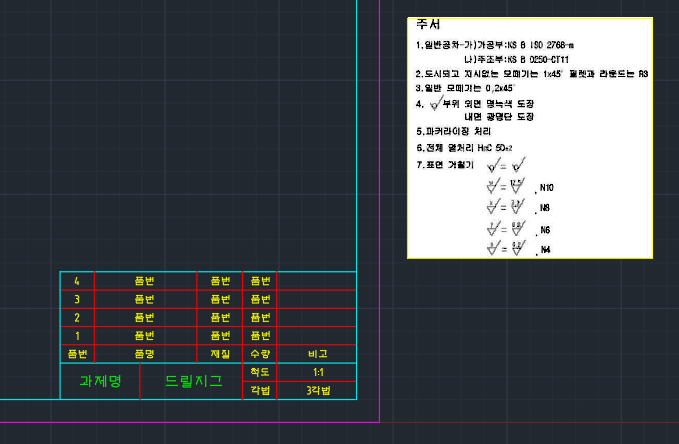

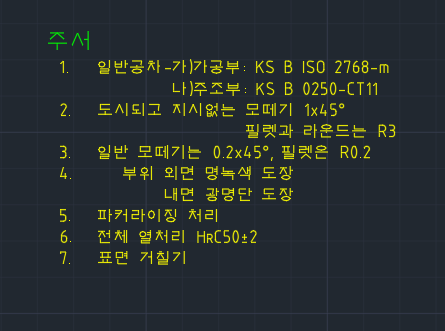

부품란 위쪽에서 T (mtext) 명령으로 사각 영역을 지정하고, 글자 높이는 3.5 예시와 같이 주서를 적는다.
KS규격 예시의 쉼표는 마침표로 하고, 개정된 KS규격대로 공차는 기준치수 문자 높이와 같이 한다.
주서는 글자높이 5mm, 초록색으로 변경한다.
표면거칠기의 내용을 쓰기 위해 T(MT를 실행한다.)

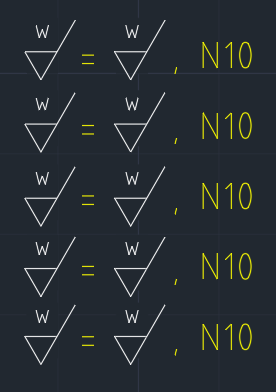

첫 줄에 "= (스페이스바 4번) , (스페이스바 1번) N10 "를 적어주고

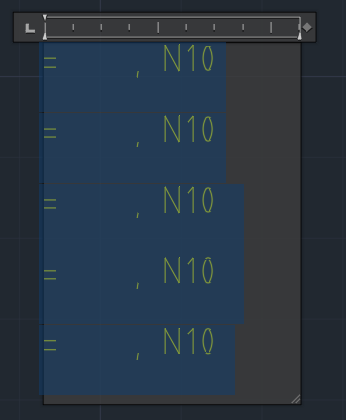

복사/붙여 넣기로 아래로 4개 더 만들어 준 후, 모두 선택하고 행간 격을 1.5x로 지정한다.

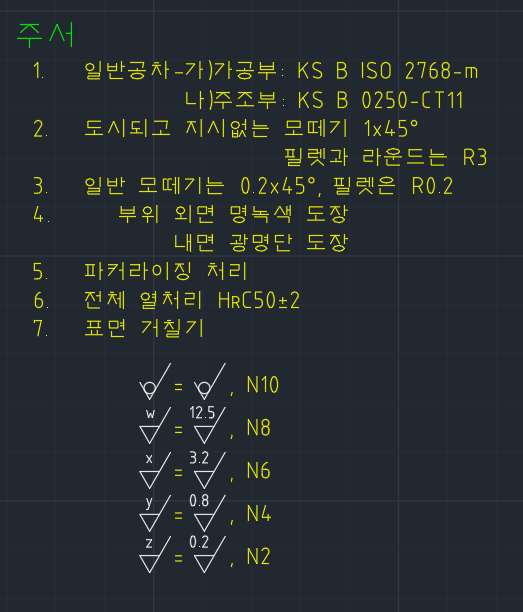

표면거칠기 w를 맨 윗줄에 두 개를 붙여 넣고 복사한다.

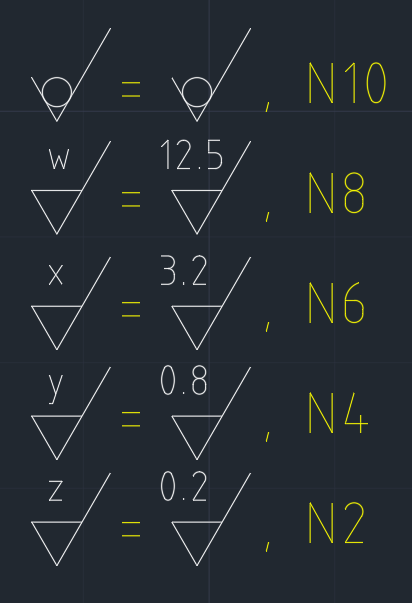

블록은 x로 분해하고 내용을 수정한다.

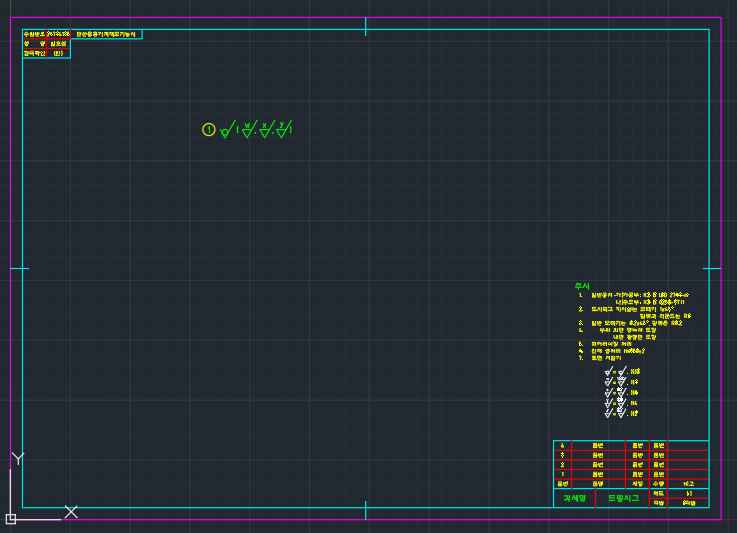

이로써 작업형 시험을 위한 템플릿 완성
템플릿을 만들기 위한 명령어는 총 21 명령으로 한번 세팅해 놓으면 되는 명령 5개를 제외하고 16개의 명령으로 템플릿을 작도한다. 작업형 시험이 한 달 내에 있다면 매일 템플릿을 새로 만들어 늦어도 15분 내에는 템플릿을 완성할 수 있도록 연습하자.
템플릿을 매일 만드는 연습을 한다면, 오토캐드를 다루는 속도도 올라가며, 작업형 시험의 2/3의 2D도면 작업에서 수월한 작업을 할 수 있을 것입니다. 파이팅!
