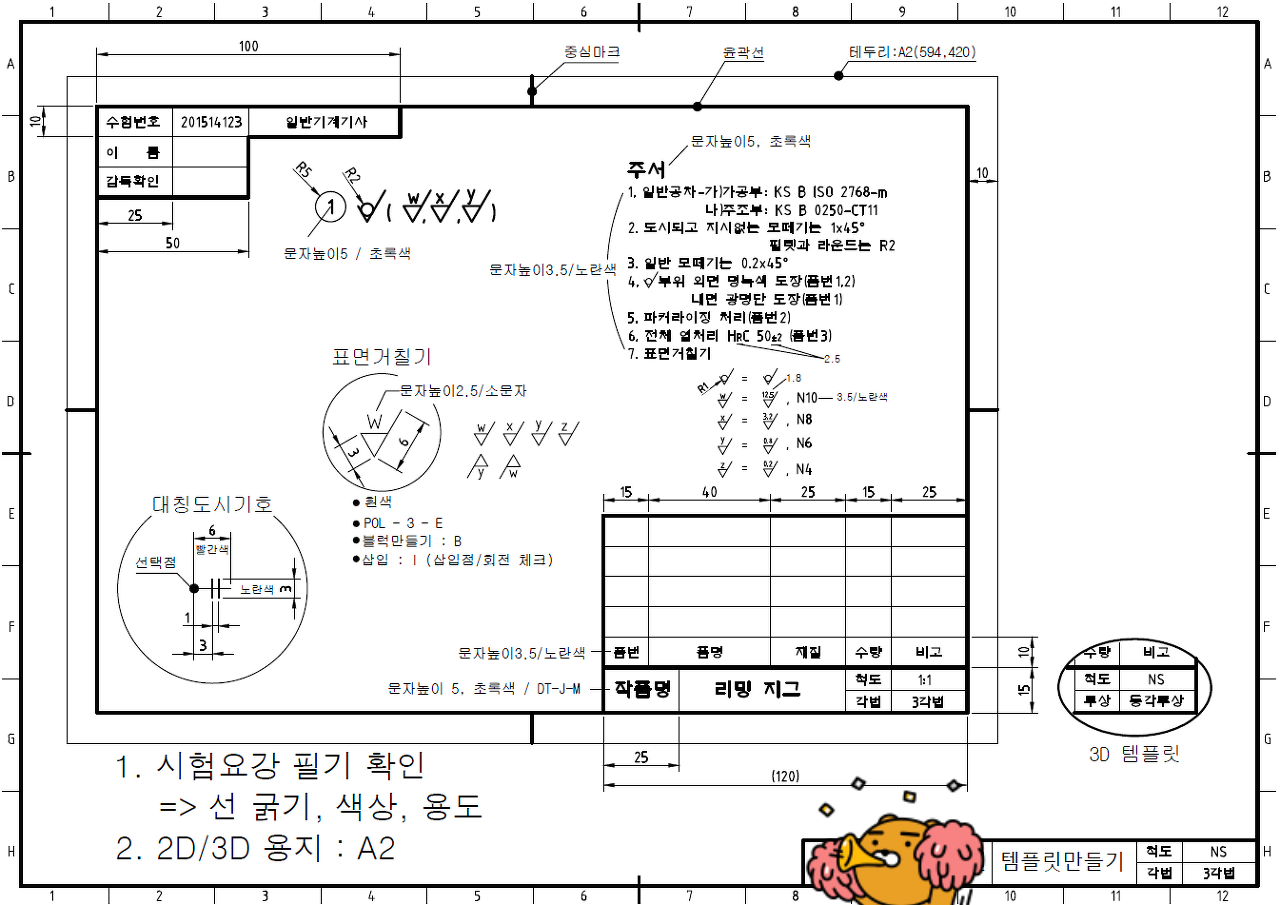

( 2 ) 그리기 : 윤곽선, 중심마크, 표제란, 부품란, 수검란
6. 한계선, 윤곽선, 중심마크, 표제란, 부품란, 수검란 그리기
템플릿을 만들면 오토캐드에서 자주 사용하는 명령을 익힐 수 있다.
매일 최소 1번씩 연습하며 작업형 시험 시간의 2/3를 차지하는 2D 작업 속도를 올리도록 하자.
현재 레이어는 외형선(ISO)으로 설정한다.

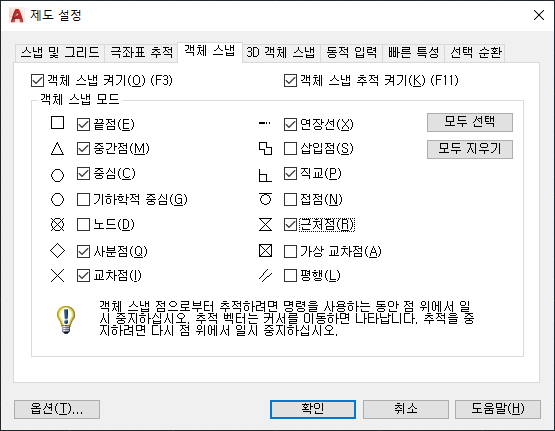

① OSNAP 설정 ( Auto Osnap 세팅, 단축키 OS, ON/OFF : F3)

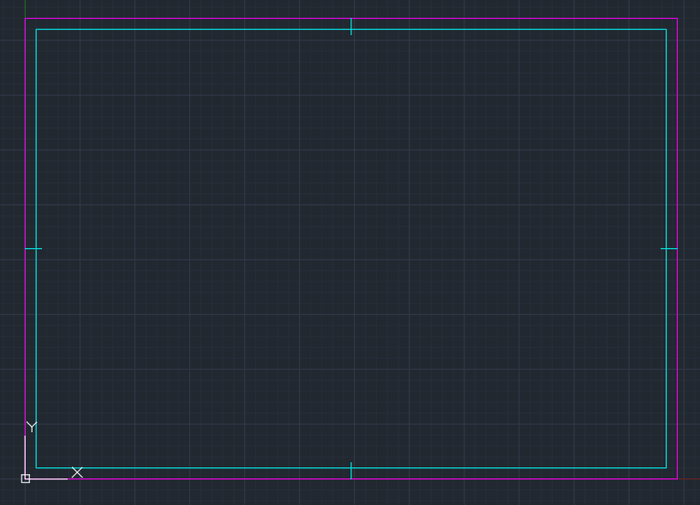

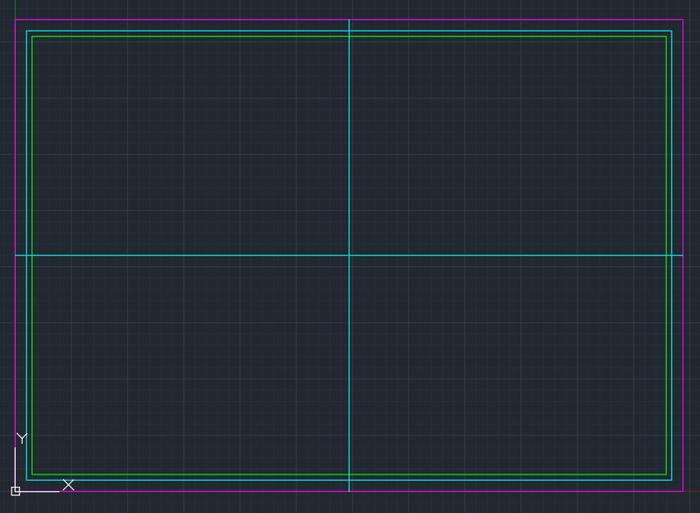

② 한계선 (도면의 경계 A2 594,420) , 윤곽선, 중심마크 만들기
REC ( 3 Rectangle : 사각형 ) 엔터 > 0,0 엔터 > 594,420 엔터
O ( 4 Offset : 간격 띄우기 ) 엔터 > 10 엔터 > 한계선 선택 > 안쪽 영역 선택 > 엔터
SPACEBAR : 이전 명령 반복 엔터 > 5 엔터 > 윤곽선 선택 > 안쪽 영역 선택 > 엔터
L ( 5 Line 직선 그리기 명령 ) 엔터 > 가장 바깥쪽 사각형(한계선)의 중간점과 중간점을 각각 가로, 세로 긋는다.
객체의 레이어 이동 : 객체를 선택 후 도면층 패널에서 이동할 레이어를 선택하여 준다.
TR ( 6 Trim : 경계로 자르기 ) 엔터 > 엔터(모든 객체가 경계로 선택) > 가장 안쪽의 선 자르기
E ( 7 Erase : 지우기 ) 엔터 > 가장 안쪽의 사각형 선택 > 엔터

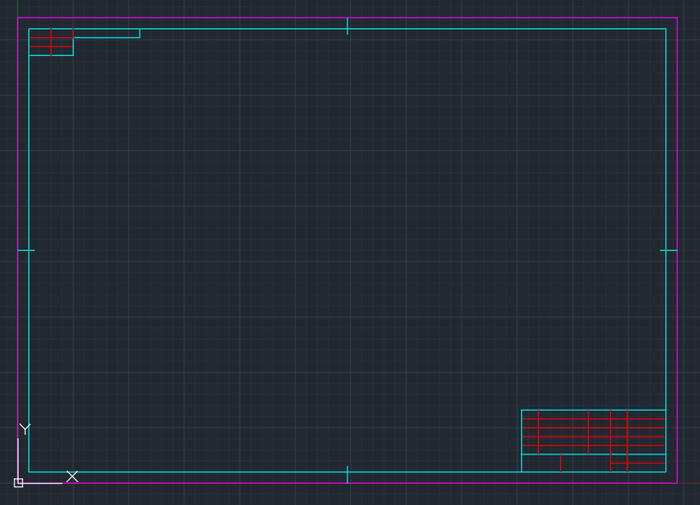

③ 수검란, 표제란, 부품란 만들기

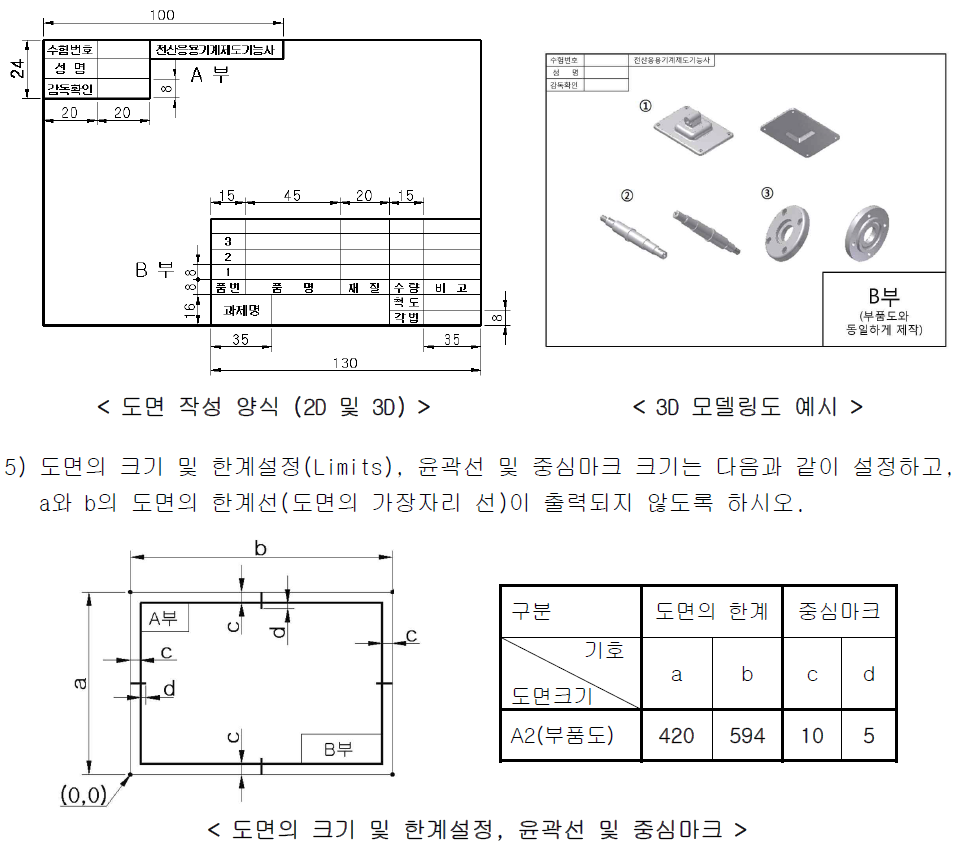

수검란, 표제란, 부품란의 칸의 길이와 높이는 2022년 8월 현재, 전산응용기계제도기능사와 기계설계산업기사가 같고, 일반기계기사는 다르다. (한 칸의 세로 길이 8mm - 전산응용기계제도기능사, 기계설계산업기사 / 10mm - 일반기계기사)
X ( 8 eXplode : 객체의 분해 ) 엔터 > 윤곽선 선택 > 엔터
O, TR을 이용하여 수검란, 표제란, 부품란을 작도하고, 각 레이어로 이동하여 완성한다.
각 표의 테두리는 하늘색이며, 내부선은 모두 가는 실선=좁은 외형선(ISO)으로 이동한다.

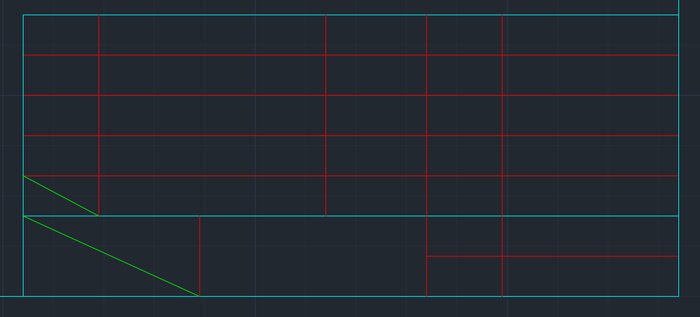

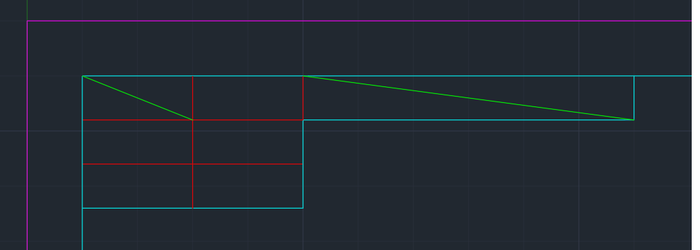

L을 이용하여 각 표의 필요한 곳에 사선을 긋는다. (글자를 중심에 배치하기 위한 방법)

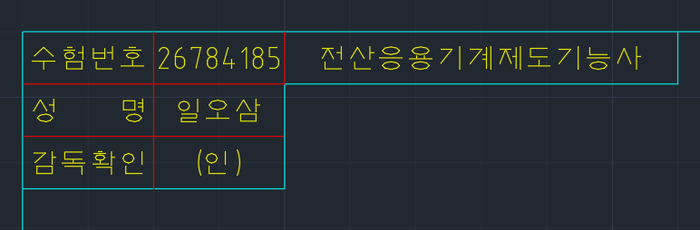

DT ( 9 DText : 글자 쓰기 ) 엔터 > mc(중간중심) > 사선의 가운데 클릭 > 글자 높이 : 3.5 엔터 > 엔터 > 수험번호 엔터 > 엔터

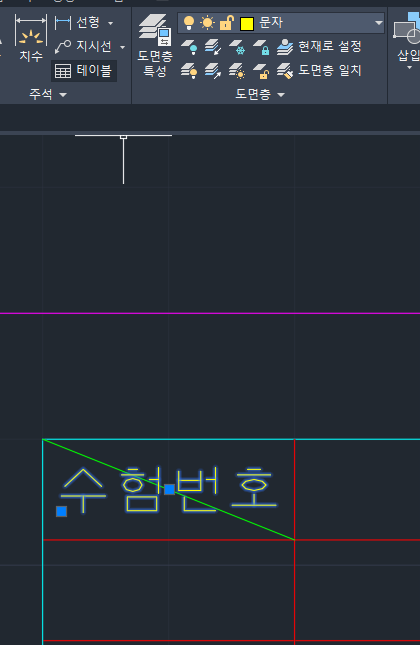

수험번호 글자를 문자레이이로 이동

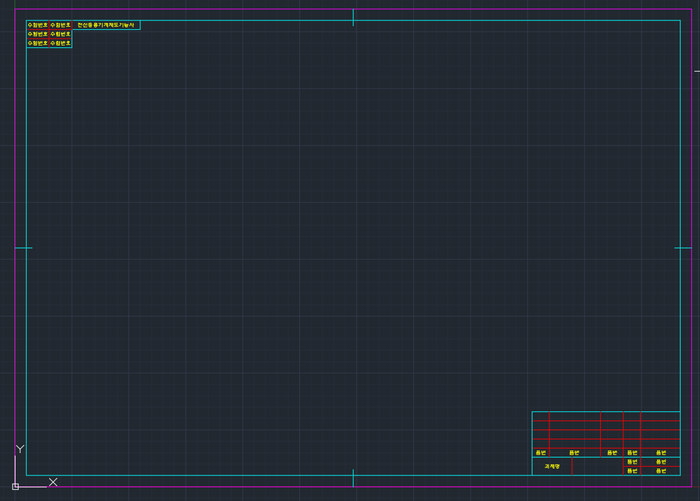

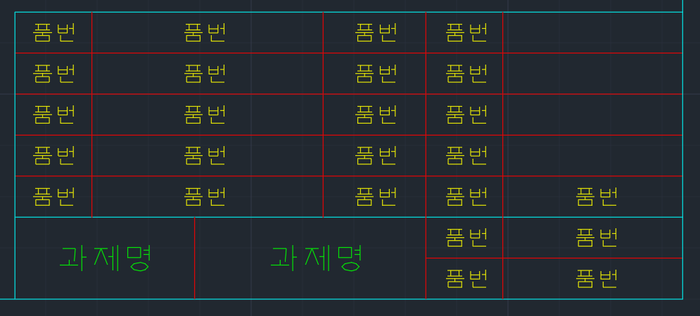

CO ( 10 COpy : 객체 복사 ) 엔터 > 수험번호 글자 선택 > 기본점 (수험번호 글자가 있는 사선 중간 클릭) > 다른 칸의 사선 중간점에 클릭, 클릭하여 복사
모든 사선을 E 나 DEL로 지우고, 글자는 더블클릭하여 내용을 수정한다.

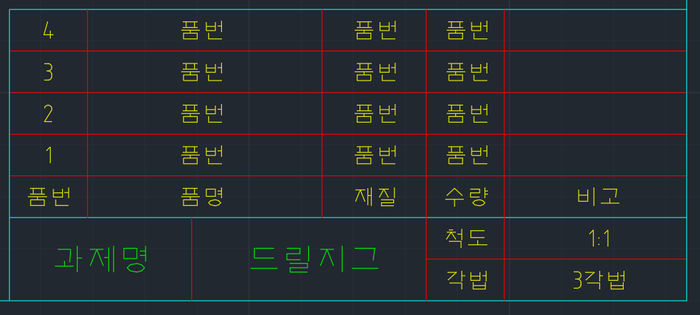

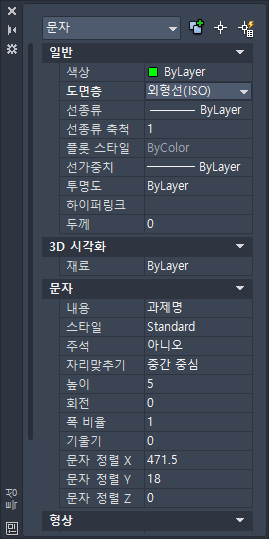

과제명 글자를 선택하고, Ctrl+1을 눌러 특성창을 띄운 뒤, 도면층은 외형선, 문자 높이는 5로 바꿔준다.

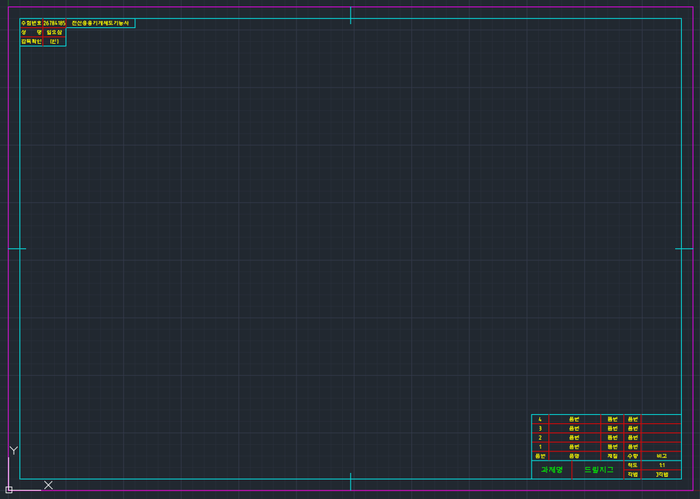

과제명을 오른쪽 칸으로 복사한다. (copy)
자격시험용 오토캐드 템플릿 만들기 ( 3 ) - 표면거칠기 기호 , 품번기호와 대표 (일부) 표면거칠
7. 표면거칠기 기호 만들기 표면거칠기 기호를 KS규격에 맞게 만들어보자. 표면거칠기 입력 작업을 수월하게 하기 위해 오토캐드의 block(b) 명령을 활용한다. 삽입시에는 insert명령으로 삽입한다.
