전산응용기계제도기능사 질량 기입 방법



전산응용기계제도기능사 질량 기입 방법

전산응용기계제도기능사 시험은 2D 부품도 1장, 3D 렌더링 등각투상도 1장, 2장을 작성, 출력하여 제출하면 되는데, 3D 렌더링 등각투상도의 부품란의 비고에 주어진 부품의 질량을 그램(g) 단위로 넣어야 합니다.

보통 2개 정도 질량을 구하라고 합니다.

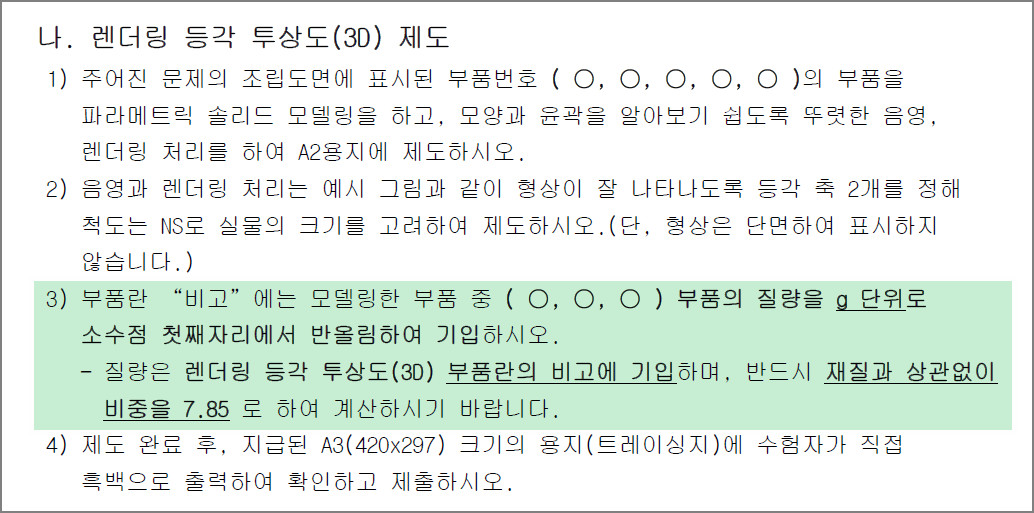

전산응용기계제도기능사 시험 요강



인벤터에서 질량 구하는 방법은 간단하지만 3d 작업을 어떻게 했느냐에 따라 조금 차이가 있으니 정리하는 차원에서 보시기 바랍니다.

---

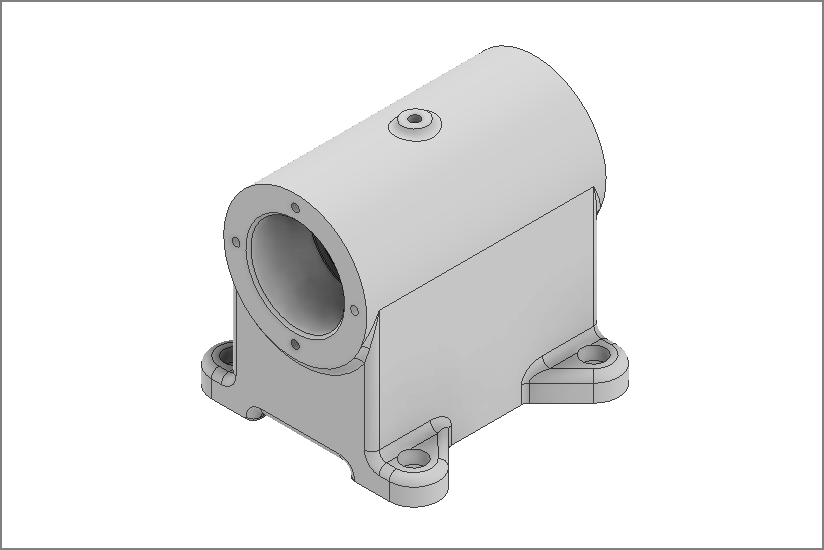

1.  단품을 모델링한 경우 (Single solid body - 부품 파일 하나에 솔리드 하나)

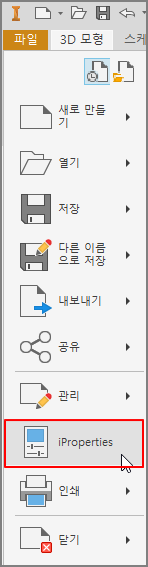

① 파일 - iproperties 클릭

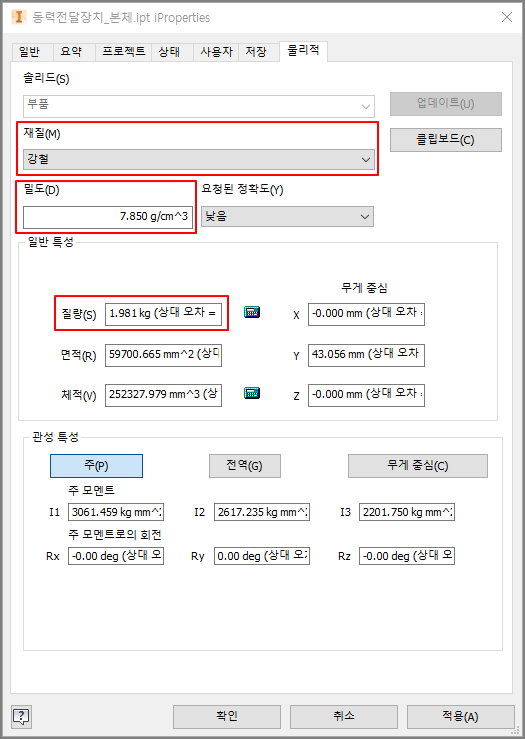

② iproperties창의 [물리적] 탭메뉴 클릭하고 재질(M)은 강철을 선택한다.





자동으로 계산된 질량(S)이  kg단위로 표기 된다. (현재는 1.981kg)



③ 질량 입력

소숫점을 빼고 g으로 단위를 바꿔 1981g을 3d 도면 해당 부품의 비고란에 적는다.

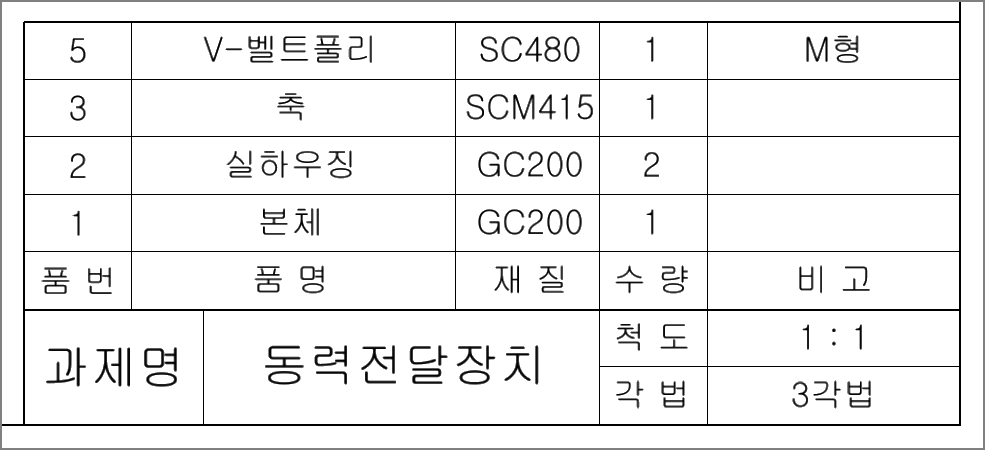

● 2D 부품도의 예

2D 부품도

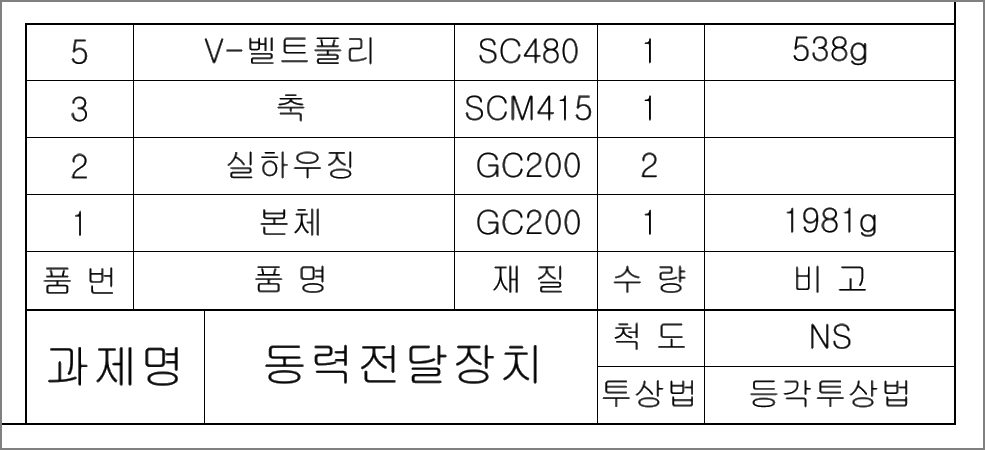

● 3D 등각투상도의 예

3D 렌더링 등각 투상도



728x90

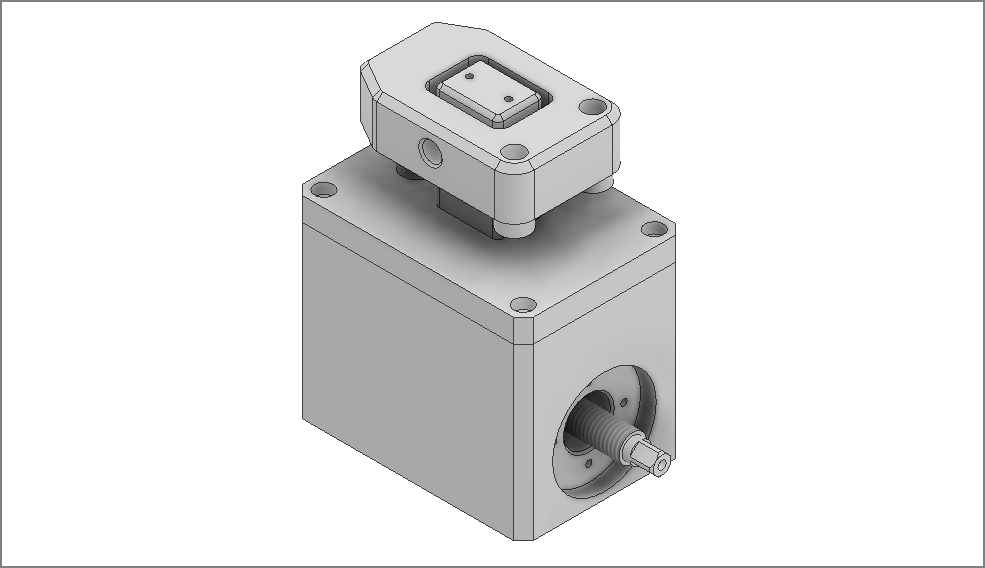

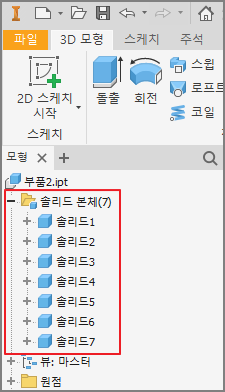

2.  조립품으로 모델링한 경우  (Multiple solid bodies - 부품 파일 하나에 다수의 솔리드)



인벤터의 어셈블리(assembly) 기능을 이용하는 것이 아니라 다중 솔리드를 만드는 것.



① 파일 - iproperties 클릭

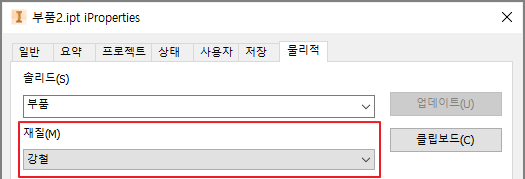

② 재질(M) - 강철로 설정

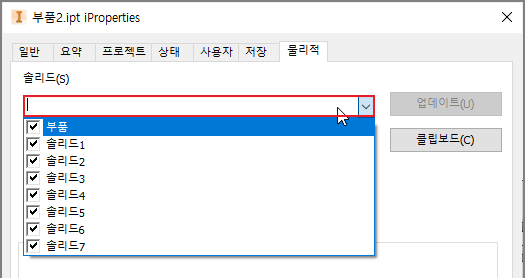

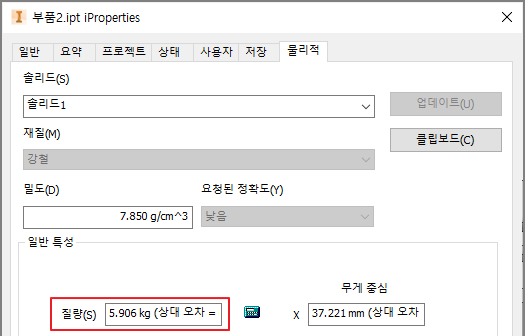

③ 솔리드(S)의 [부품] 클릭

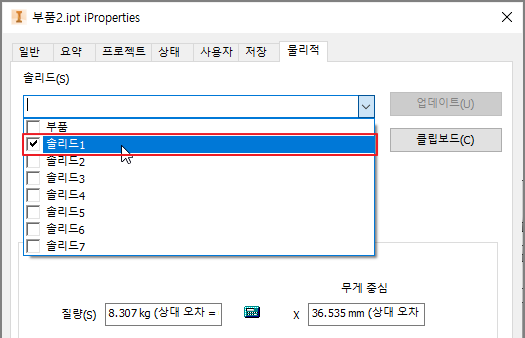

④ [부품] 체크 해제하고 질량을 구하려는 솔리드만 선택

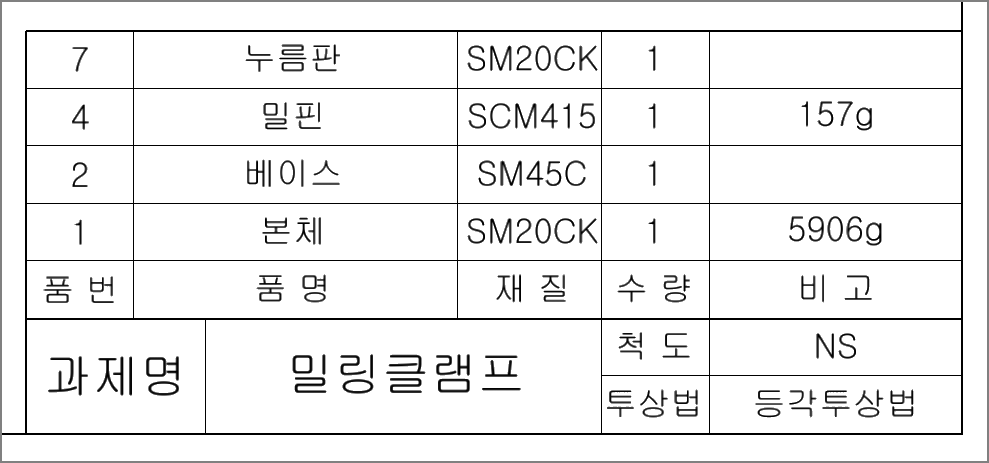

⑤ 질량 입력

3D 렌더링 등각투상도의 비고란에 결과 값을 넣는다.



이상으로 전산응용기계제도기능사 시험에서 질량 구하고 3D도면에 기입하는 방법에 대해 알아보았습니다.
