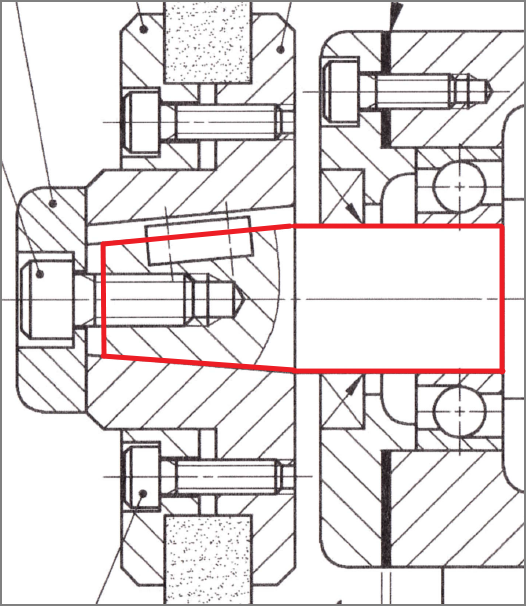

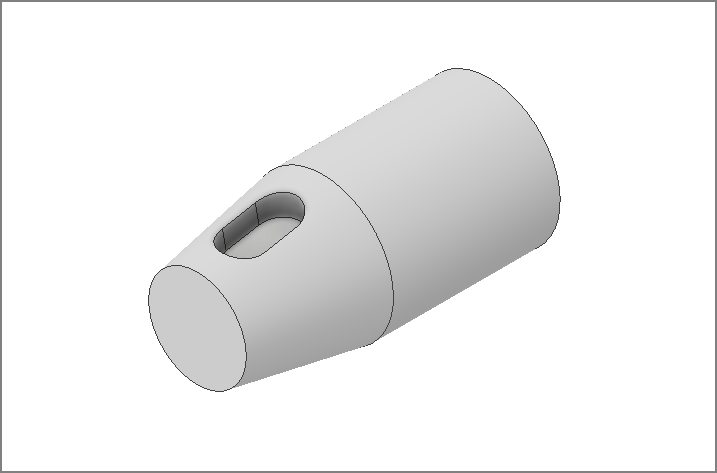

테이퍼 축에 있는 키 홈의 국부 투상도
테이퍼 축에 평행 키나 반달 키가 있을 때의 인벤터에서 #보조 투상도 만드는 방법에 대해 알아보도록 하겠습니다.
1. 테이퍼 축 모델링
축의 일부만 모델링하도록 하자.

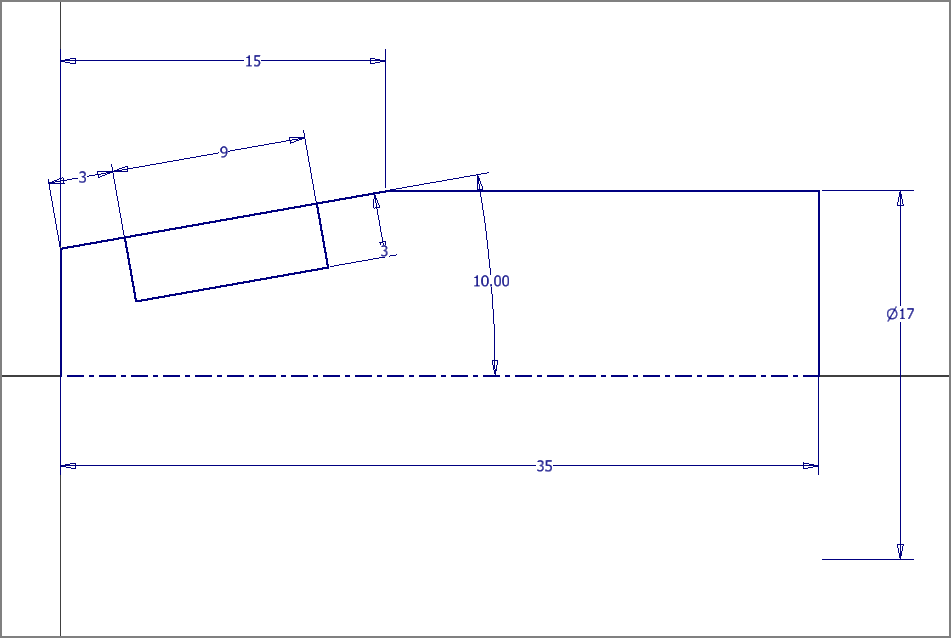

① 인벤터의 X - Y 평면에 다음과 같이 스케치한다.

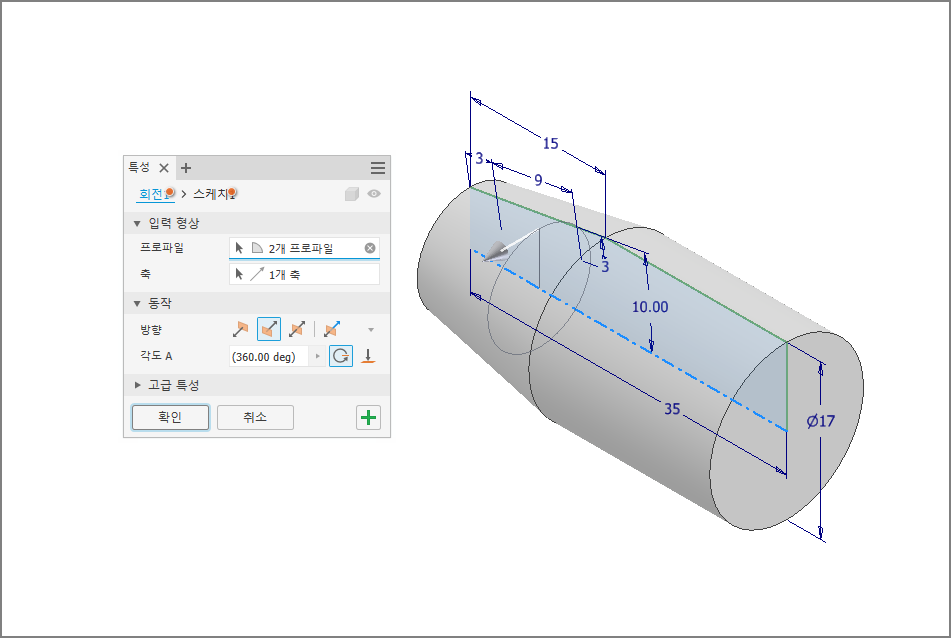

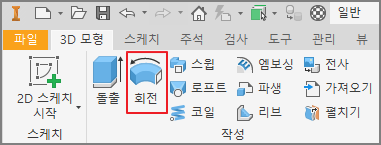

② [회전]하여 축을 만든다.

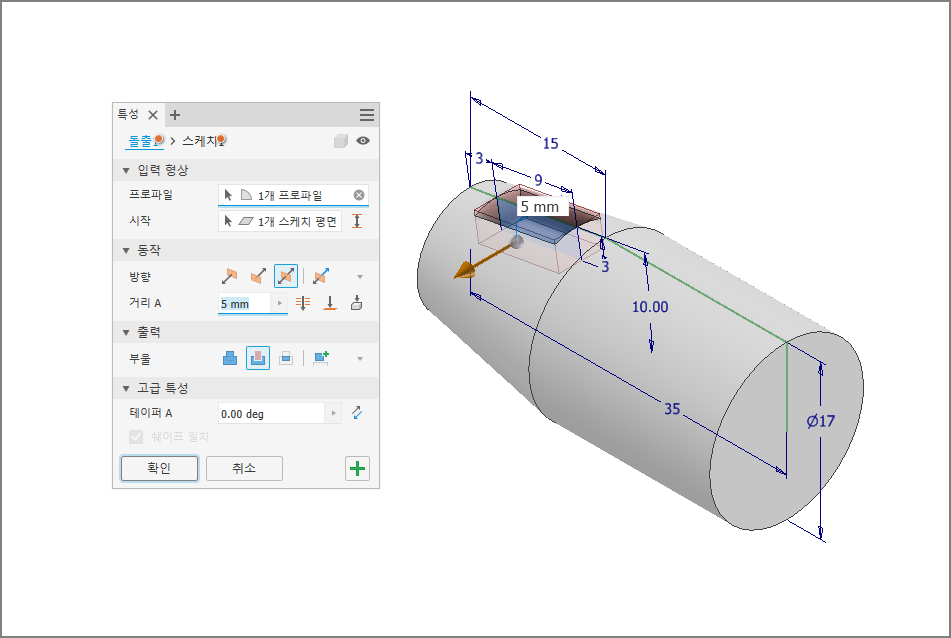

③ [돌출]로 키 홈을 만든다. - 대칭 방향, 5mm

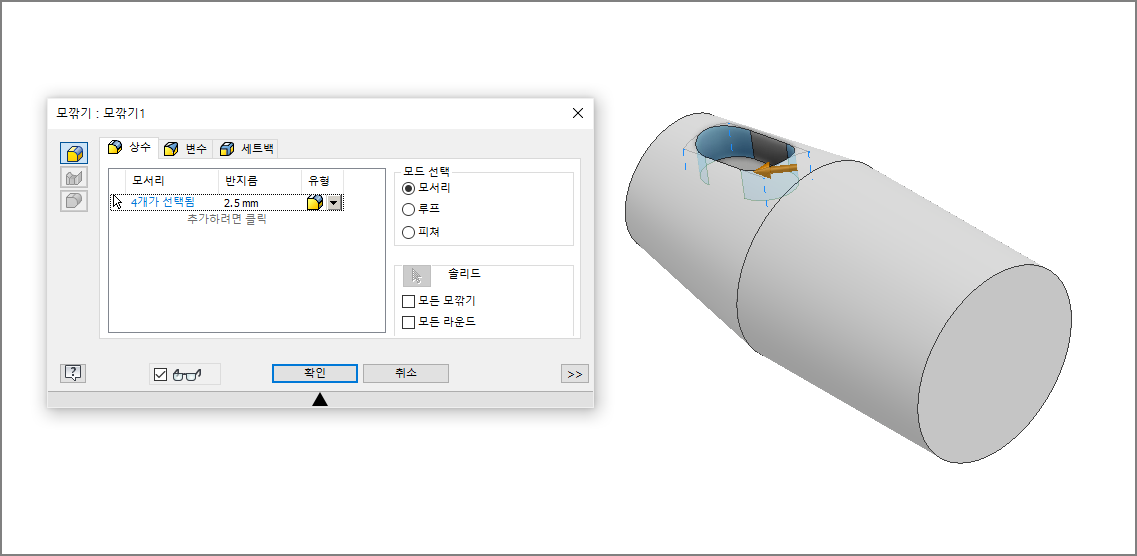

④ 4개의 모서리에 [모깍기]로 R2.5를 필렛을 준다.
⑤ [저장]한다.
2. 투상도 작도
미리 만들어 놓은 도면에서 투상도를 작도한다.
① 정면도 작도

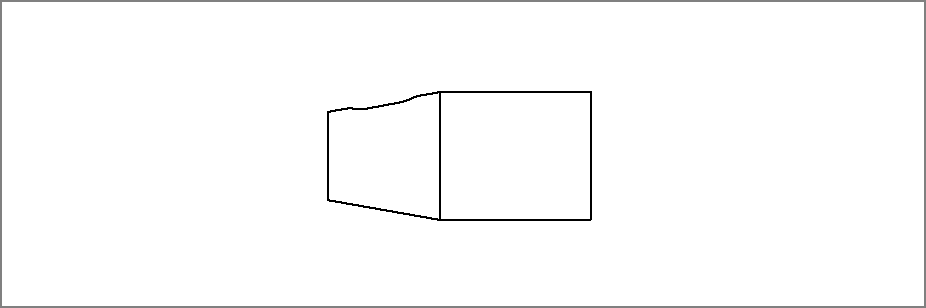

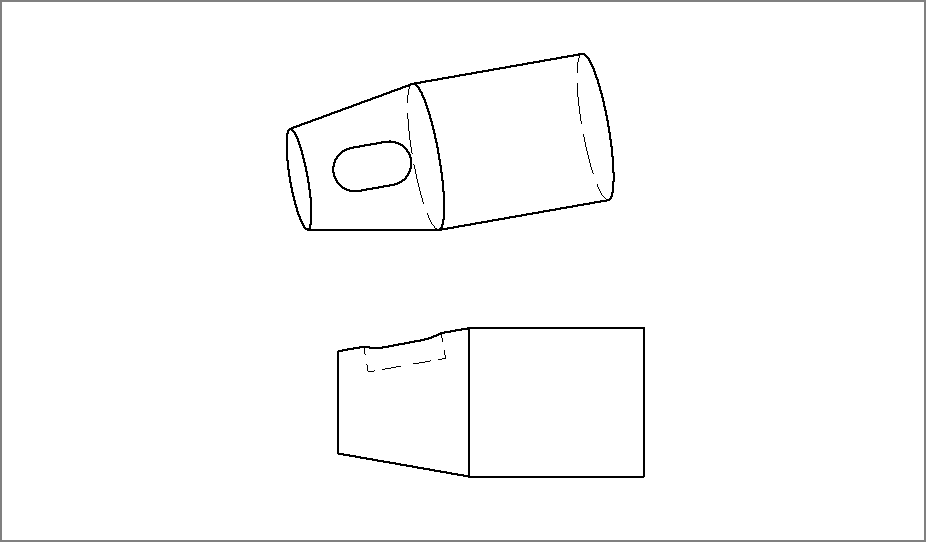

[기준] 뷰를 아래 그림과 같이 작도한다.

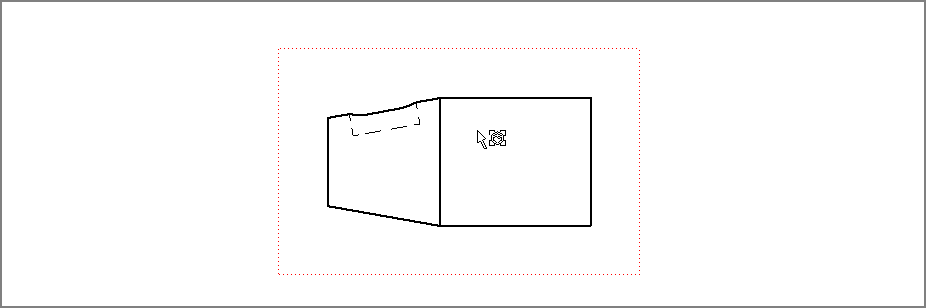

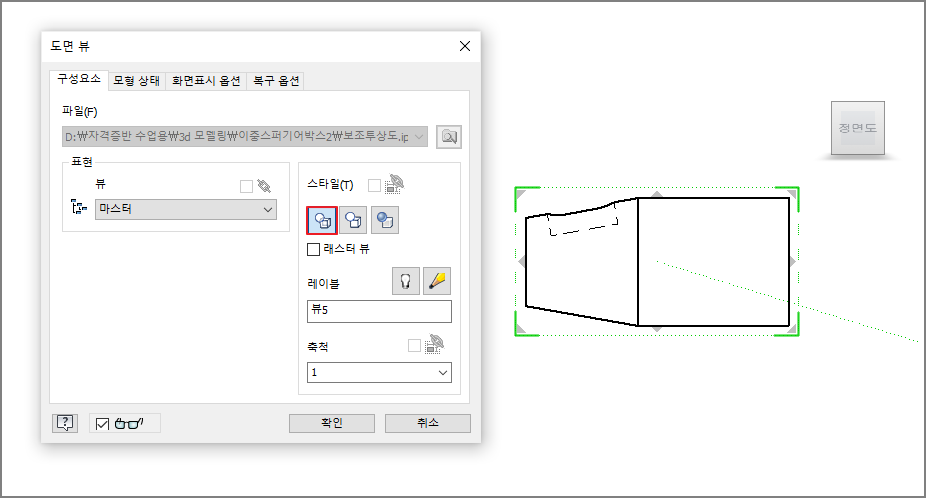

② 정면도를 더블 클릭하여 [은선]의 가시성을 켠다.
③ 키 홈의 국부 투상도 작도

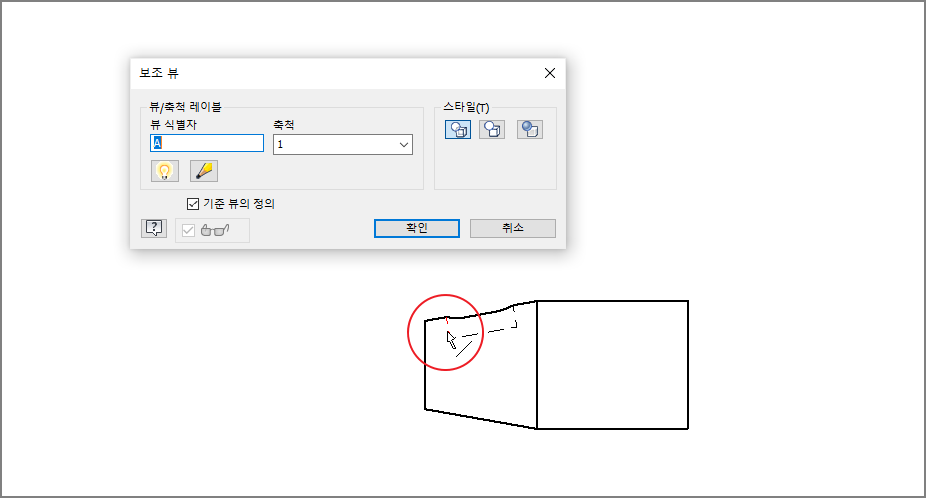

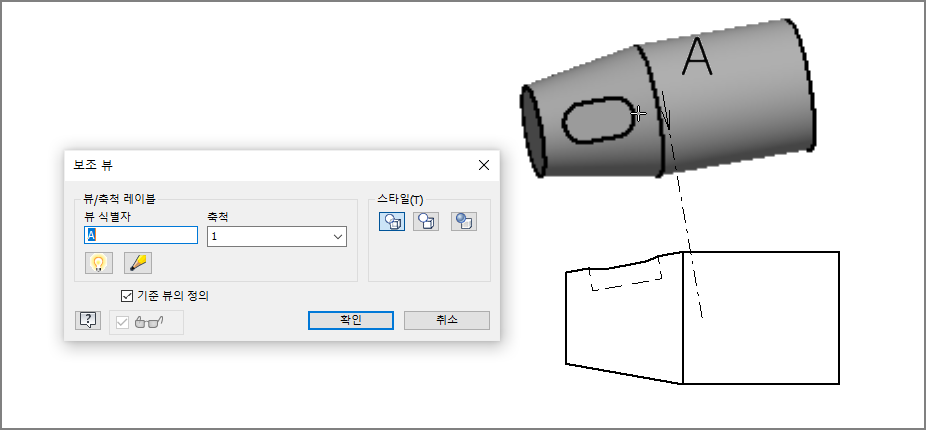

[보조] 뷰를 클릭하고 기준 뷰를 선택한다.
'뷰 방향을 정의할 선형 모형 모서리를 선택'하라고 화면 좌측 하단에 메시지가 보인다.
그림과 같이 뷰의 방향과 같은 직선을 선택한다.
배치할 위치로 드래그하여 적당한 위치에 클릭한다.
뷰 이름(A)과 척도(1:1), 화살표는 출력되지 않도록 도면 밖으로 이동시킨다.

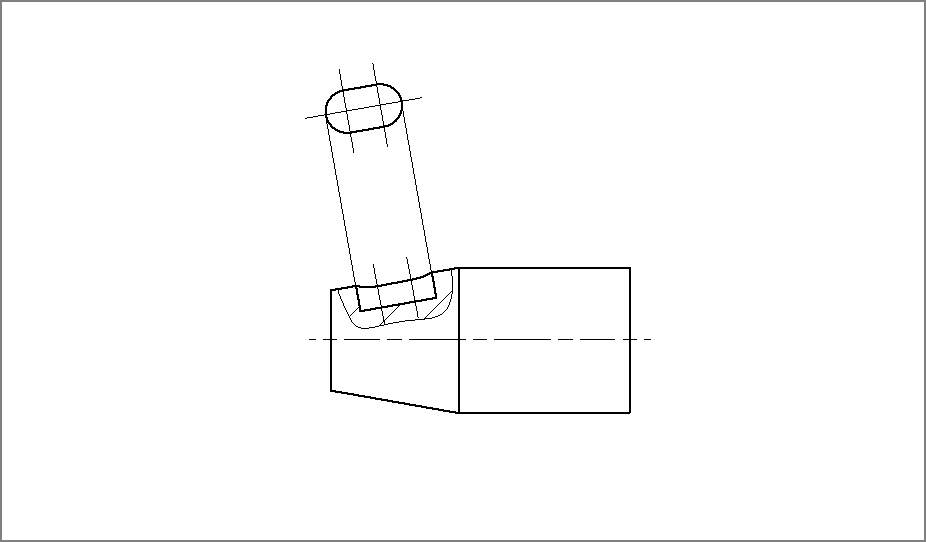

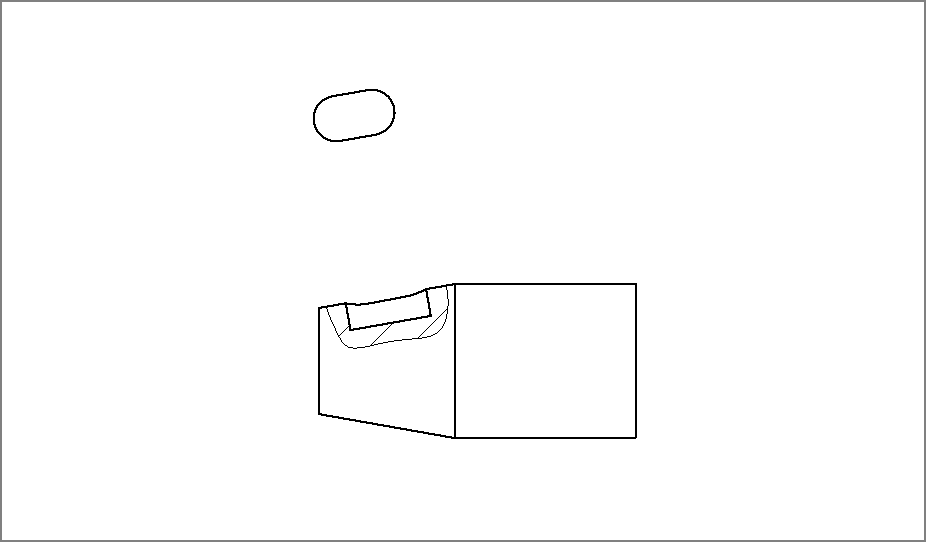

정면도에서는 키 홈의 깊이가 보이도록 '부분 단면'하고 보조 투상도에서는 국부 투상도로 키 홈의 모양만 보이도록 투상도를 정리한다. (브레이크 아웃, 오리기, 가시성)

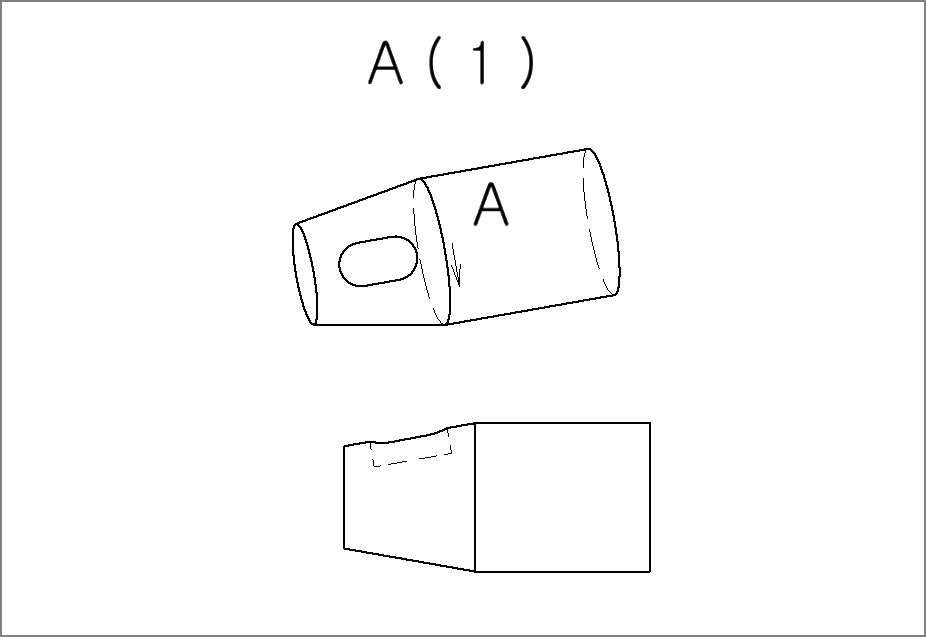

중심선과 보조선을 그려 투상도를 완성한다.

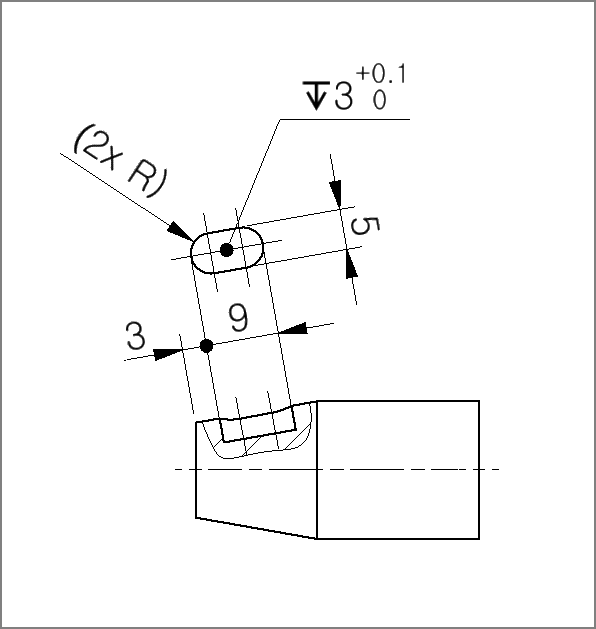

3. 키 홈의 치수 기입
이와 같이 축 끝 부분이 테이퍼가 있고, 평행키 홈이나 반달키 홈이 있는 문제도 가끔 출제되므로, 인벤터에서 보조 투상도작도하는 방법과 투상도 정리, 치수 기입까지 꼭 연습하고 시험에 응시하시길 바랍니다.
