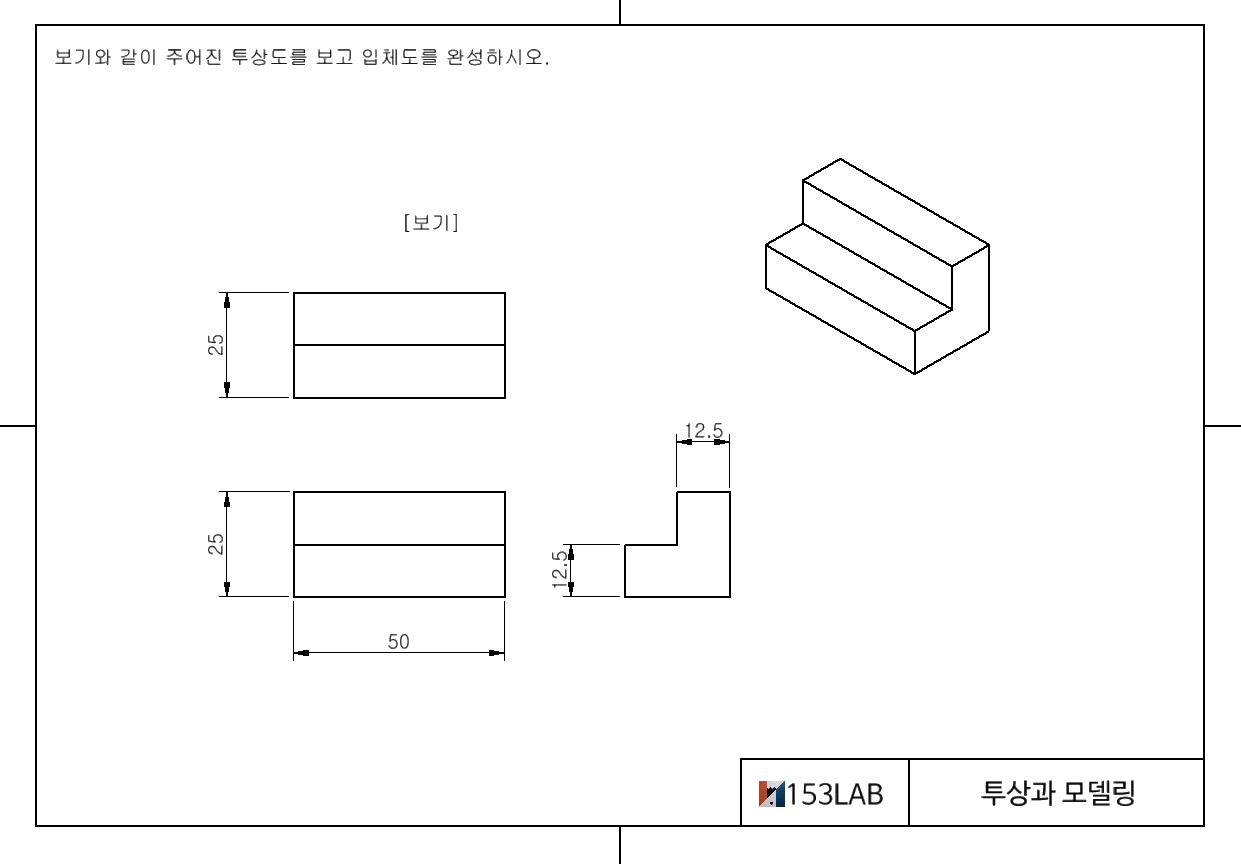

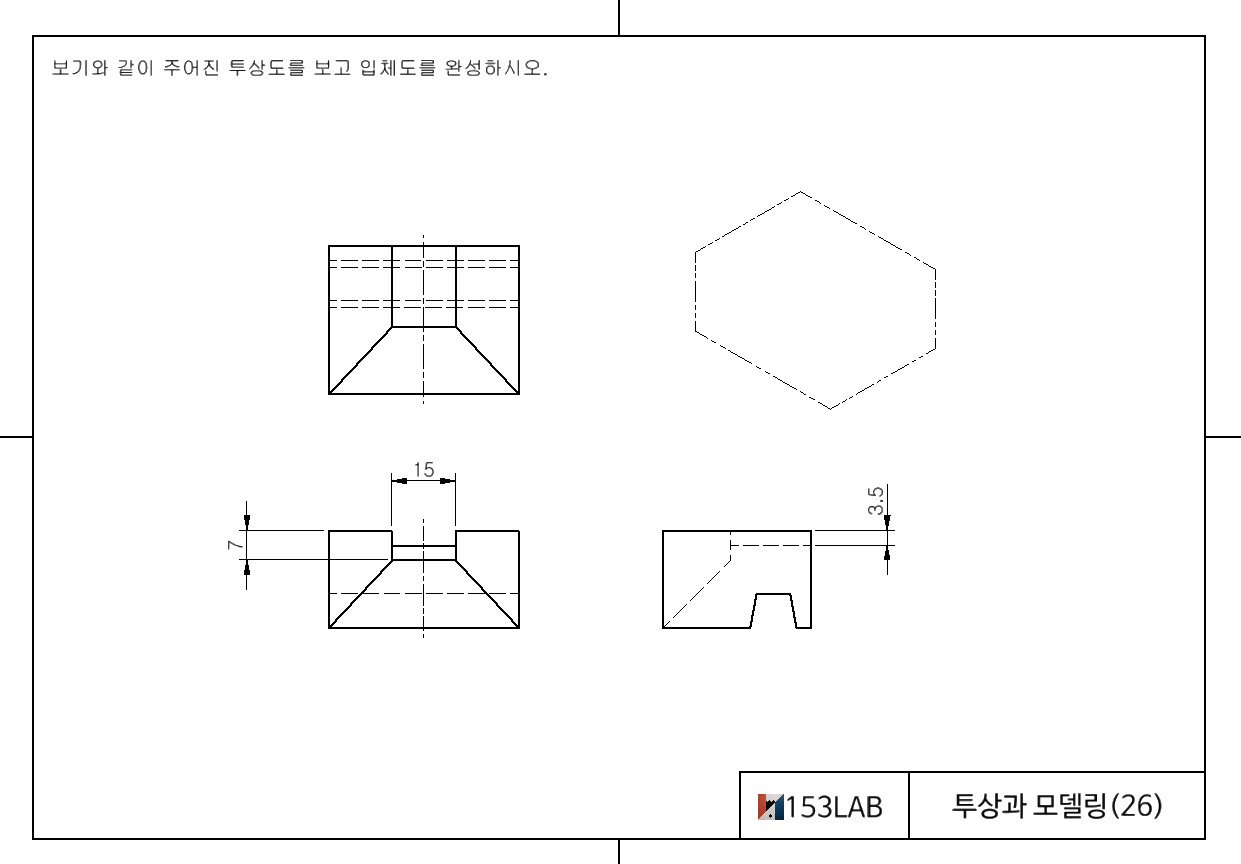

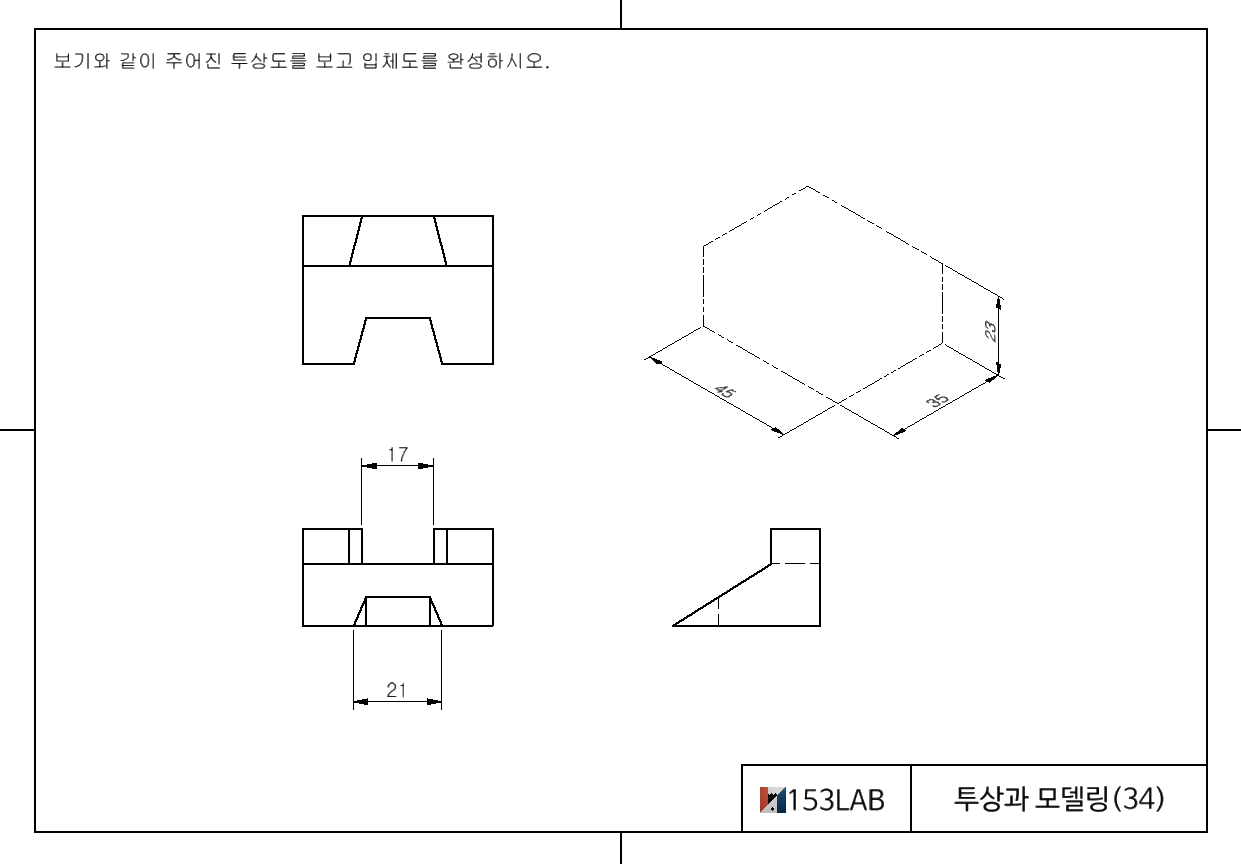

보기와 같이 주어진 투상도를 보고 입체도를 완성하시오.

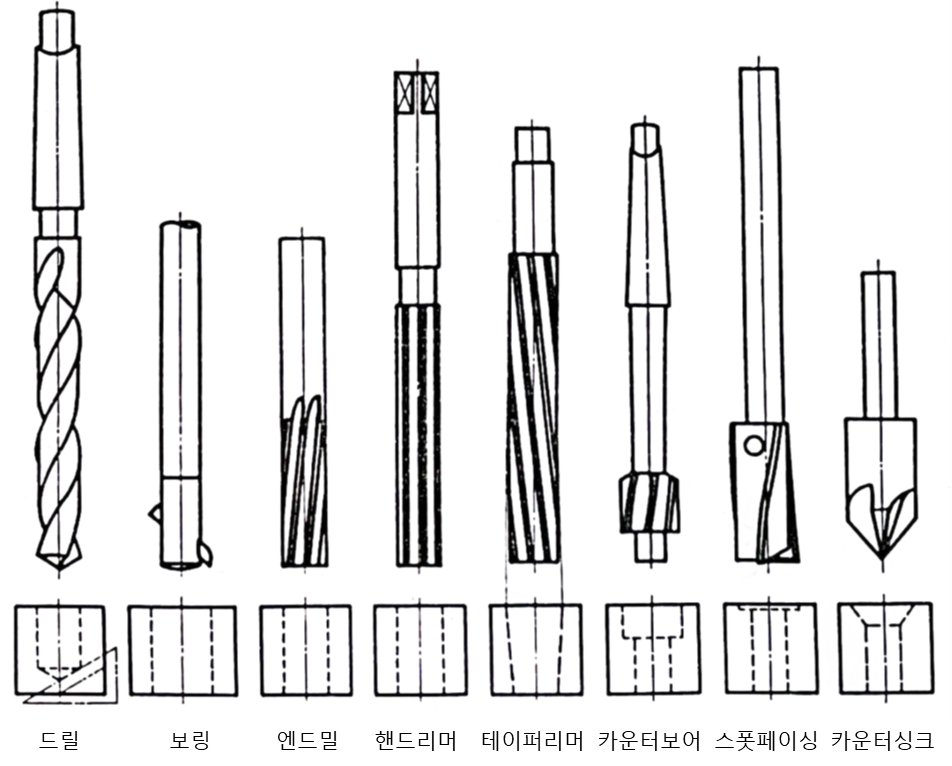

공구의 종류와 가공 구멍의 모양 ◆ 드릴 ◆ 보링 ◆ (평) 엔드밀 ◆ 핸드 리머 ◆ 테이퍼 리머 ◆ 카운터 보어 ◆ 스폿 페이싱 ◆ 카운터 싱크

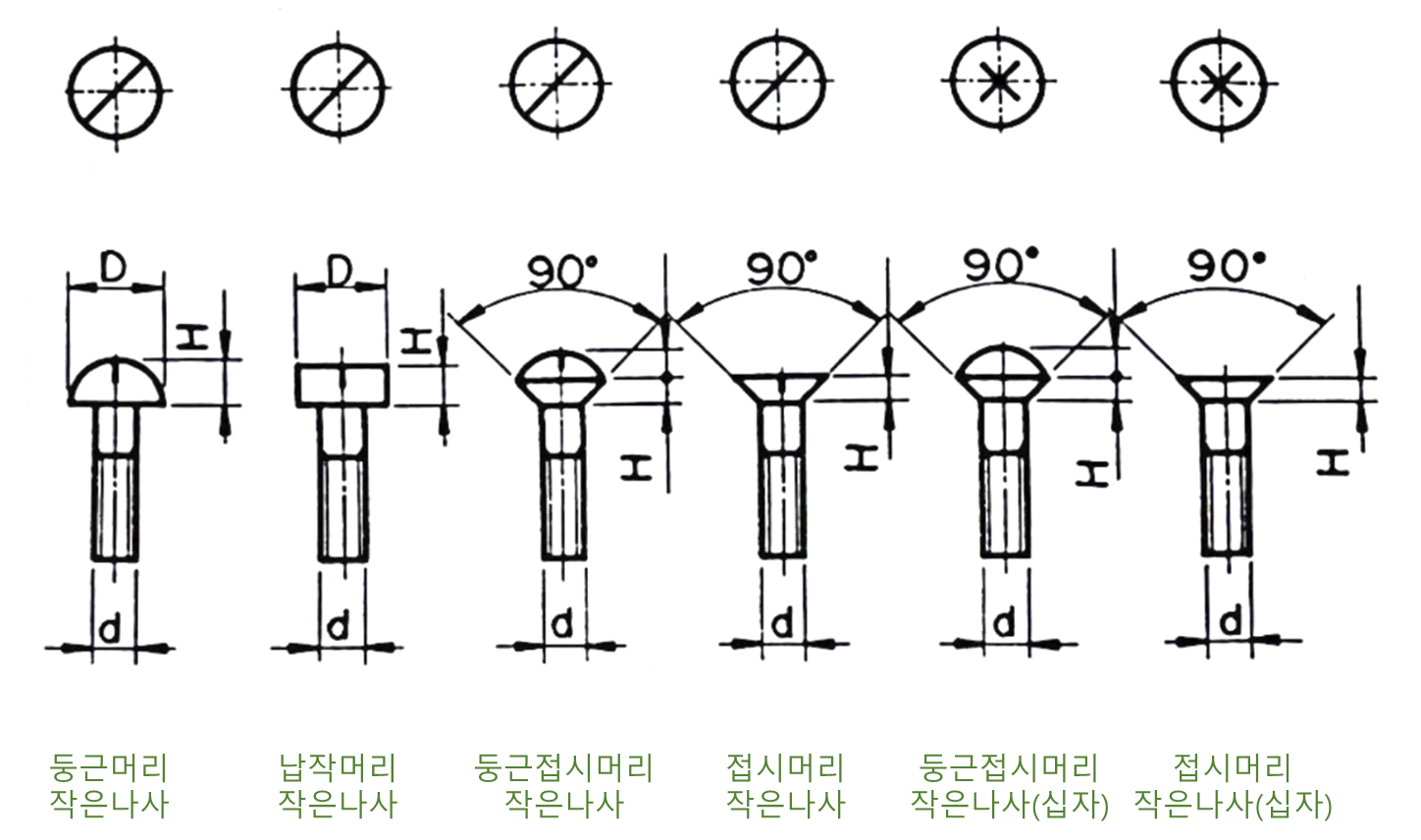

※ 작은 나사의 모양과 종류 ▶ 둥근머리 작은나사 ▶ 납작머리 작은나사 ▶ 둥근접시머리 작은나사 ▶ 접시머리 작은나사 ▶ 둥근접시머리 작은나사(십자) ▶ 접시머리 작은나사(십자)

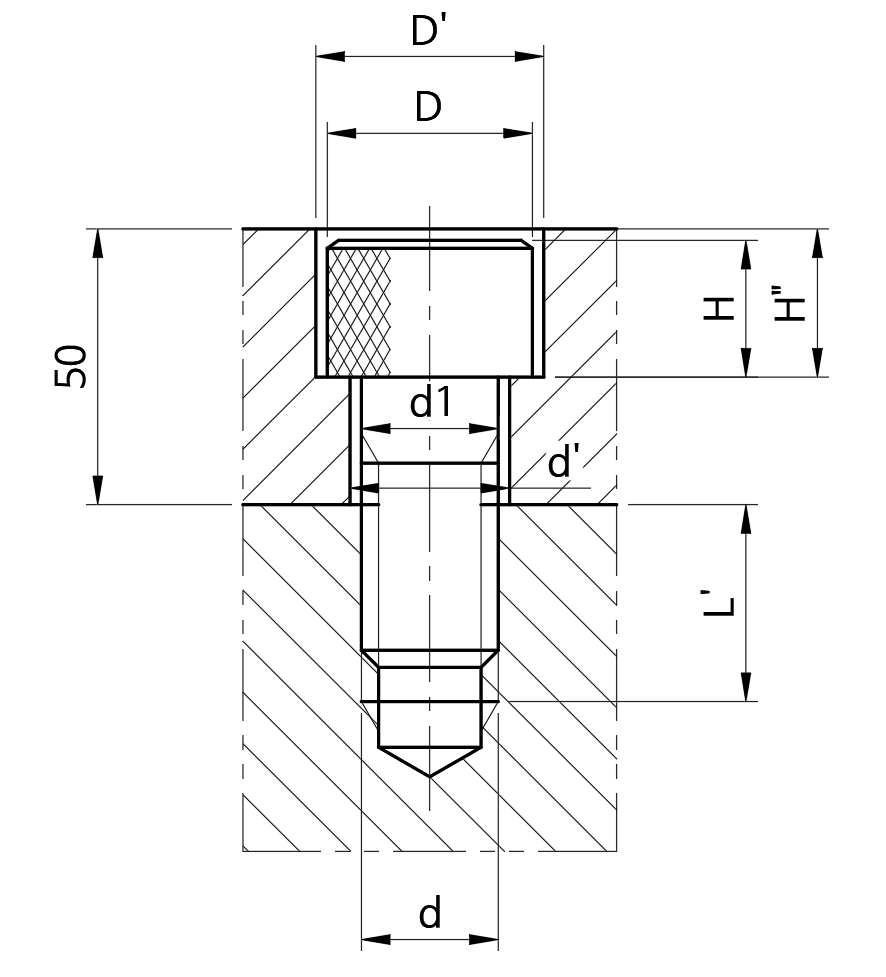

기계, 금형에서 많이 사용하는 볼트인 육각구멍붙이 볼트(육각홈붙이볼트, 육각렌치볼트)의 규격에 대해서 알아보도록 하겠습니다. 기계설계, 금형설계를 하시려는 분들은 필수 부품이니 꼭 한 번씩은 모델링이나 도면 작업을 해보시기 바랍니다. 1. 육각 구멍 붙이 볼트의 치수 2. 육각 구멍 붙이 볼트의 자리파기 및 볼트 구멍의 치수 L' ( 탭 구멍의 깊이 ) 강 = 1.2d, 주철 = 1.5d, 청, 황, AL = 2d

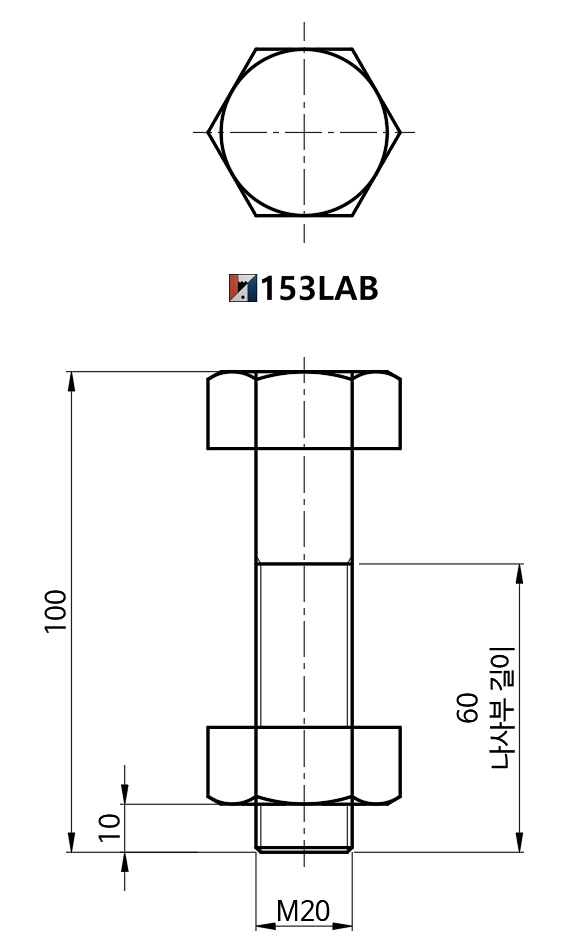

육각 머리 볼트와 너트를 그리는 순서와 방법 ① 가이드 선 작도 ② 호의 작도 ③ 모떼기 선의 작도 ④ 정면 완성 ( 선의 굵기, 나사부 ) ⑤ 측면 완성 ( 문제 ) M16을 작도 하시오

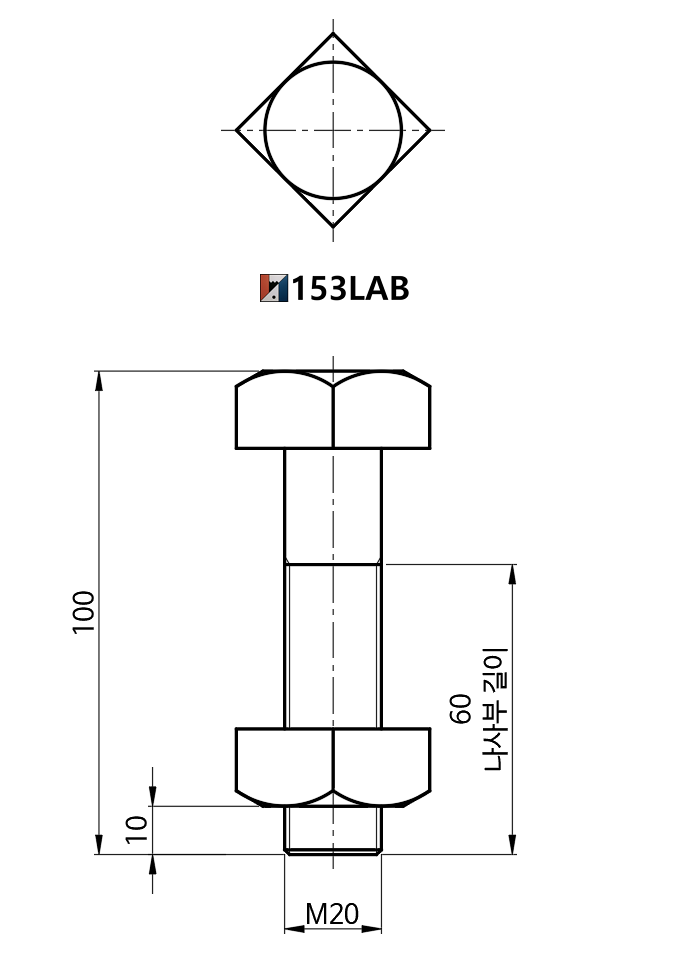

사각 머리 볼트와 너트를 그리는 순서와 방법 ① 가이드 선의 작도 ② 내접원의 작도와 선 자르기 ③ 호의 작도 ④ 모떼기 선 작도 ⑤ 완성 (선의 굵기, 나사부, 모떼기 적용) (문제 ) M16을 작도 하시오.

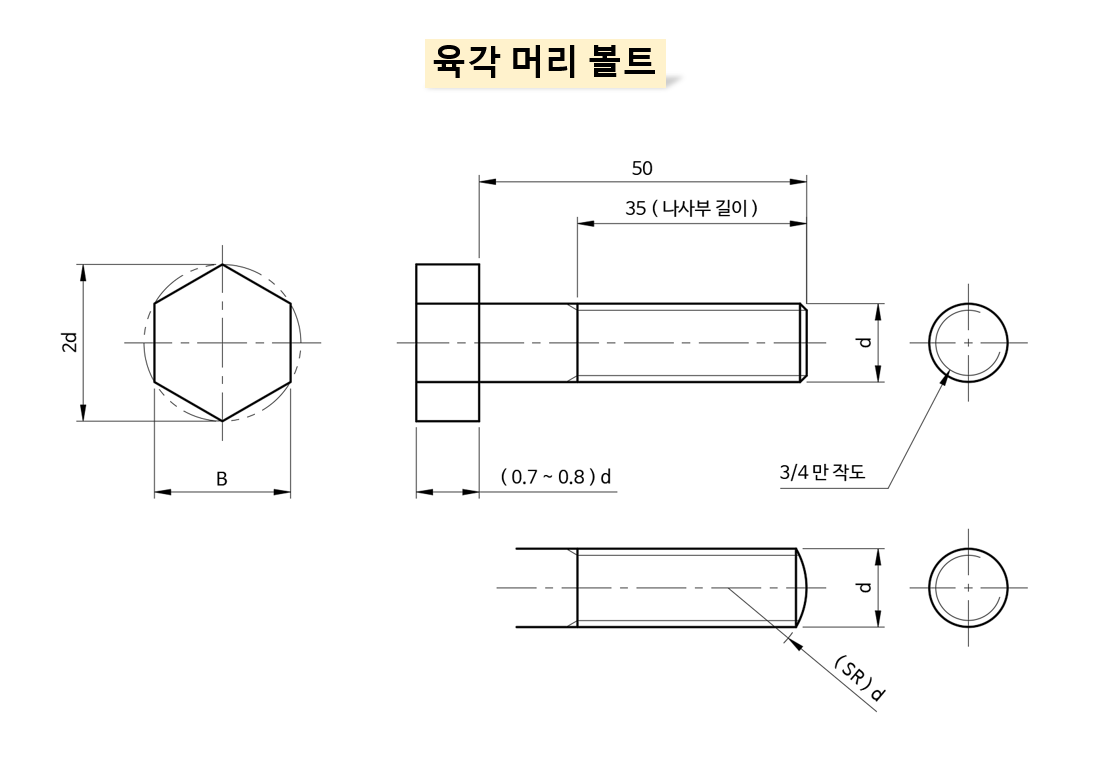

육각 머리 볼트 제도 / 탭 구멍의 치수, 표시법 다음 그림을 참고하여 M12 나사를 작도하시오.

수나사와 암나사를 그려 봅시다. 사실 실무에서는 일일이 나사를 그리지 않지만, 나사를 한 번이라도 그려보지 않으면 도면에서 나사를 파악하는데 어려움이 있기 때문에 한 번은 그려봐야 합니다. 그릴줄 아는데 안 그리는 것과 못 그리는 것은 차이가 큽니다. 오토캐드나, 3D 프로그램에서 2D로 한 번씩 그려보세요. 아니면 손으로라도... ※ 아래 그림을 참고해서 M10 수나사와 암나사를 작도하세요.

나사의 종류 ※ 1) 미터 보통 나사 중 M1.7, M2.3 및 M2.6은 ISO 규격에 규정되어 있지 않다. 2) 가는 나사임을 특별히 명확하게 나타낼 필요가 있을 때에는 피치 다음에 가는 눈의 글자를 ( ) 안에 넣어서 기입할 수 있다. 3) 이 평행 암나사 Rp는 테이퍼 수나사 R에 대해서만 사용한다. 4) 이 평행 암나사 Ps는 테이퍼 수나사 PT에 대해서만 사용한다.

나사의 표시 방법  나사산의 감긴 방향       나사산 줄의 수     나사의 호칭   -   나사의 등급 1. 나사산의 감긴 방향① 나사산의 감긴 방향은 왼 나사 일 때 "왼" 자로 표시 또는 "L"또는 "LH"를 사용 왼 M10x1      L  M10x1 (LH M10x1)② 오른나사일 때는 표시하지 않는다. M10x1 2. 나사산의 줄의 수① 한 줄 나사인 경우 표시하지 않는다.② 여러 줄 나사인 경우 "2줄", "3줄" 표시 또는 "2N", "3N"을 사용2줄  M10x1      2N  M10x1  3. 나사의 호칭법① 나사의 종류를 표시하는 기호, 나사의 지름을 표시하는 숫자, 및 피치 또는 25.4MM(1")에 대한 나사산의 수를 사용하여 나타낸다.  나사의 종류를 표시하는 기호     ..
