투상과 모델링 – 7

주어진 2D 투상도를 바탕으로 3D 입체 형상을 완성하는 실습 일곱 번째 시간입니다. 도면의 각 투상면 정보를 조합하여 모델링을 수행함으로써 공간 지각력과 도면 해석 역량을 키워보시기 바랍니다.

실습 과제

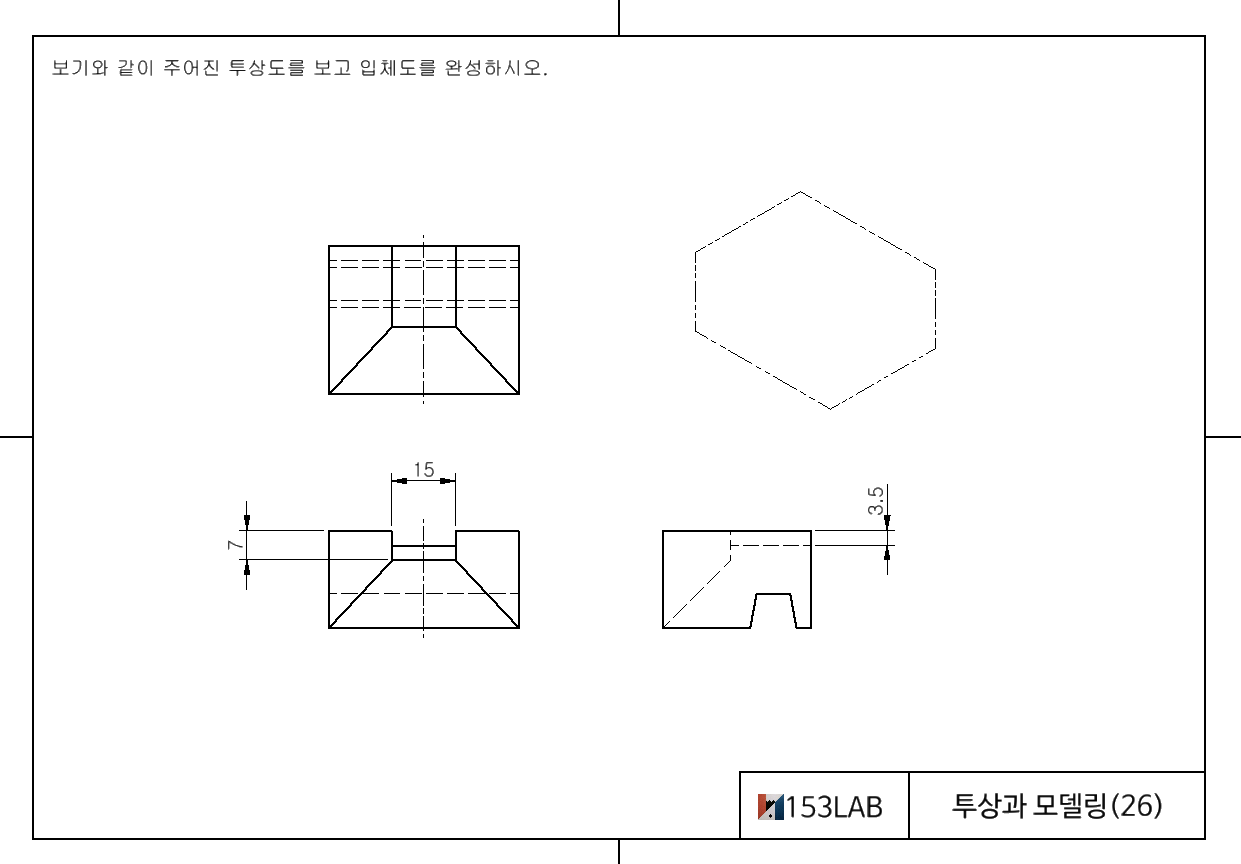

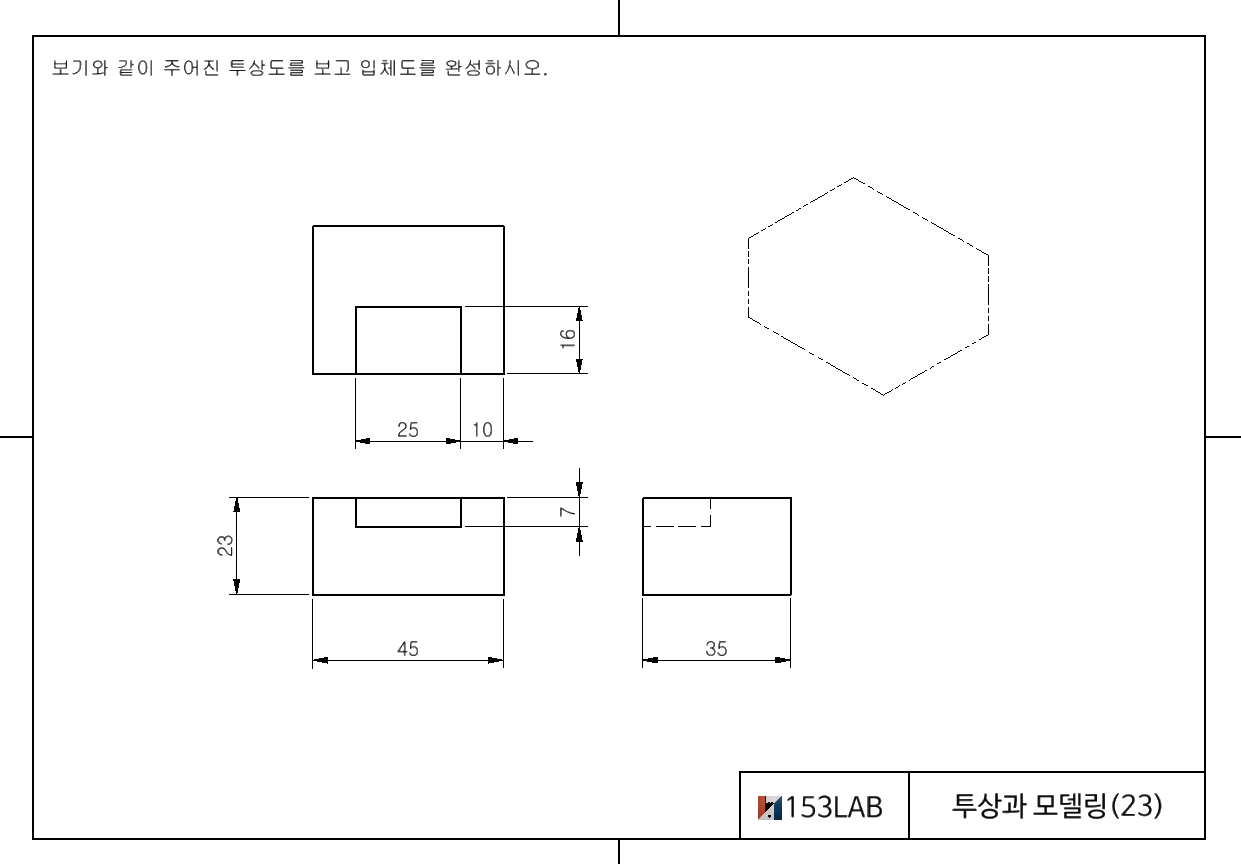

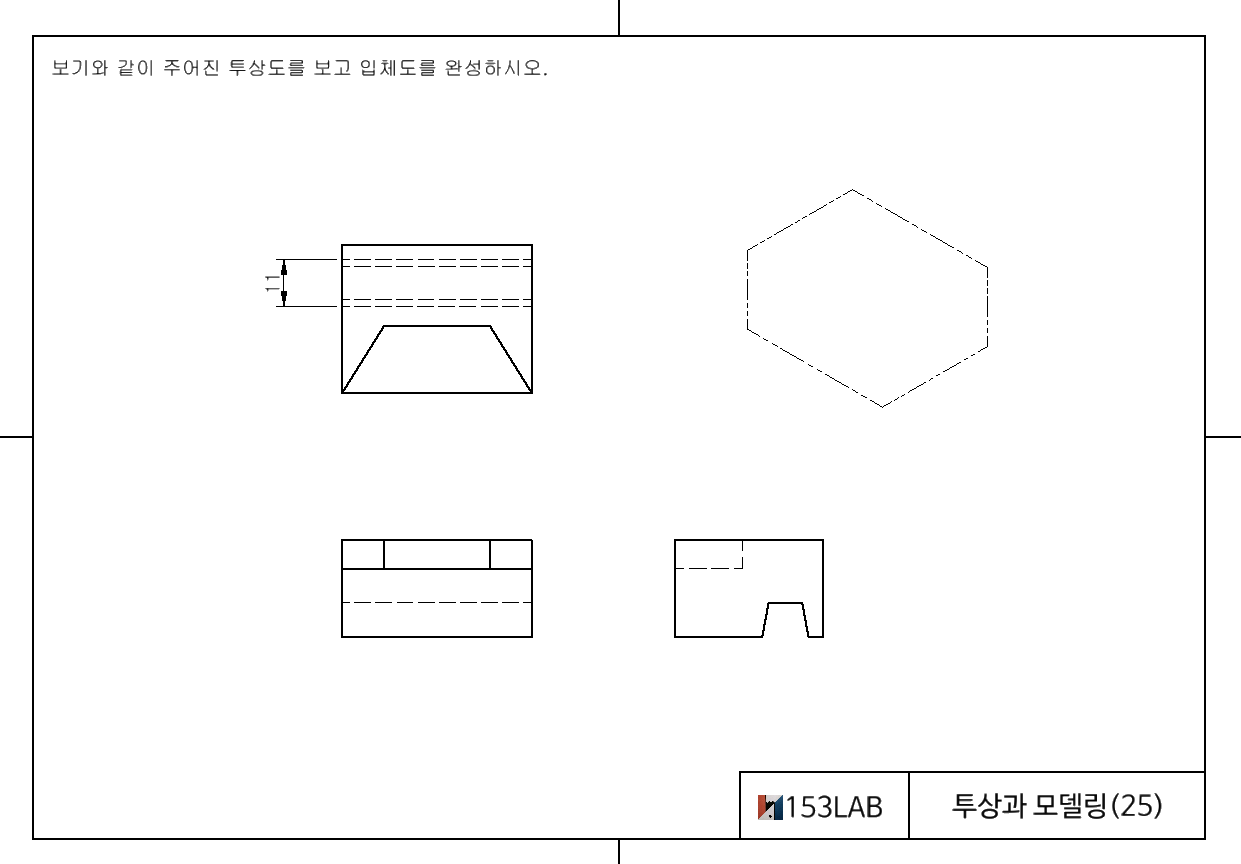

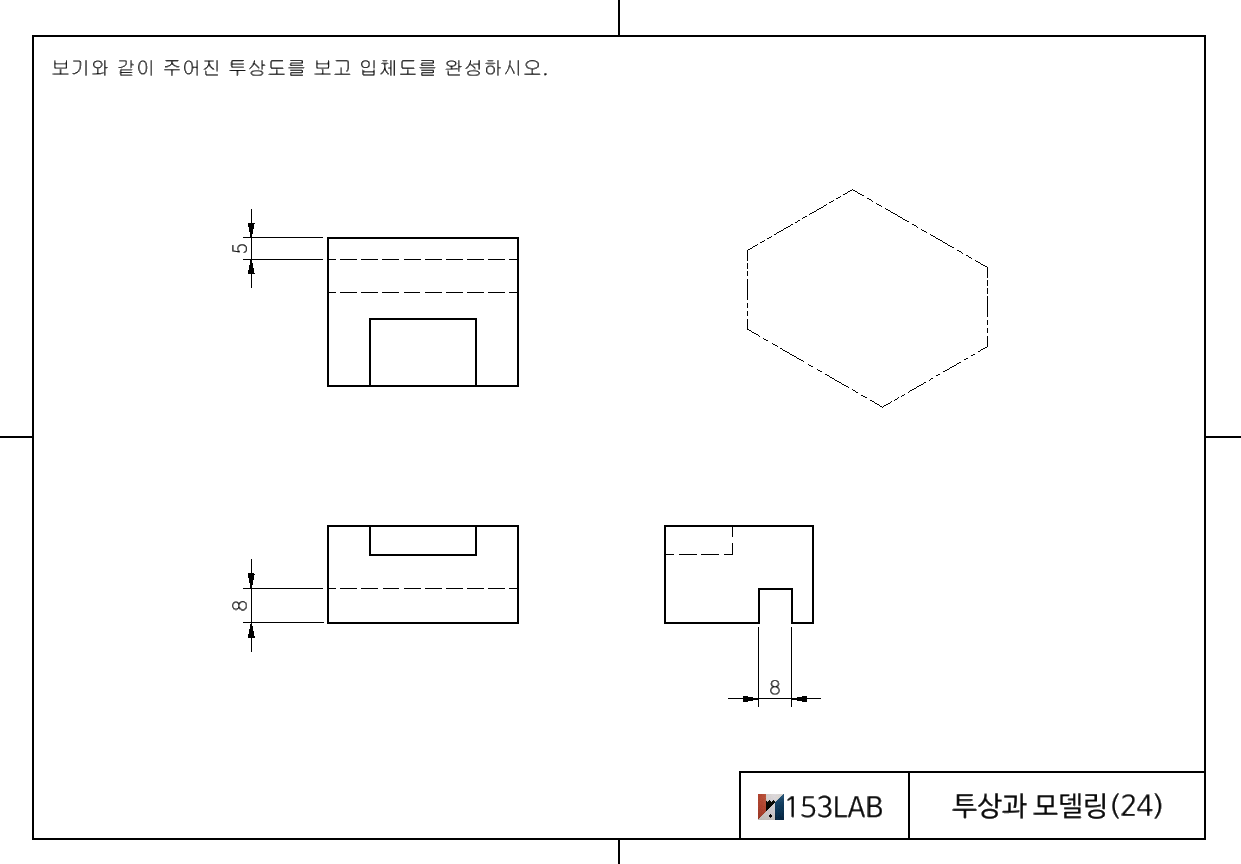

제시된 투상도 (23)~(26)을 각각 분석하여 정확한 입체 형상을 도출해 보세요.

학습 팁: 복잡한 형상의 경우, 먼저 전체적인 외형을 잡은 뒤, 구멍이나 홈과 같은 세부 피처(Feature)를 차례대로 추가하는 모델링 전략을 세우는 것이 효율적입니다.
