투상과 모델링 – 8

투상도 해석 능력을 극대화하기 위한 여덟 번째 실습 시간입니다. 주어진 2D 도면의 단면과 형상을 입체적으로 재구성하여 3D 모델링으로 구현해 보십시오. 꾸준한 투상 연습은 국가기술자격 실기 시험의 핵심 역량입니다.

실습 과제

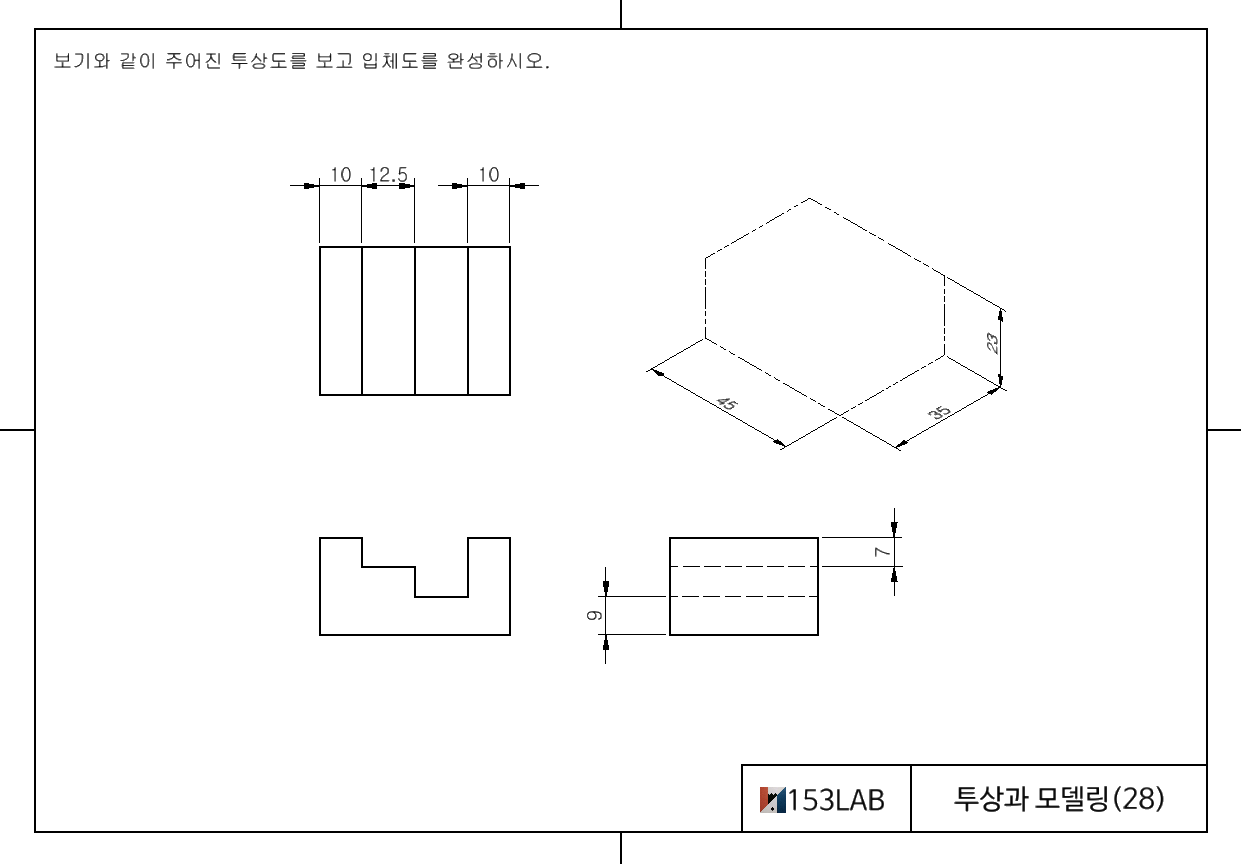

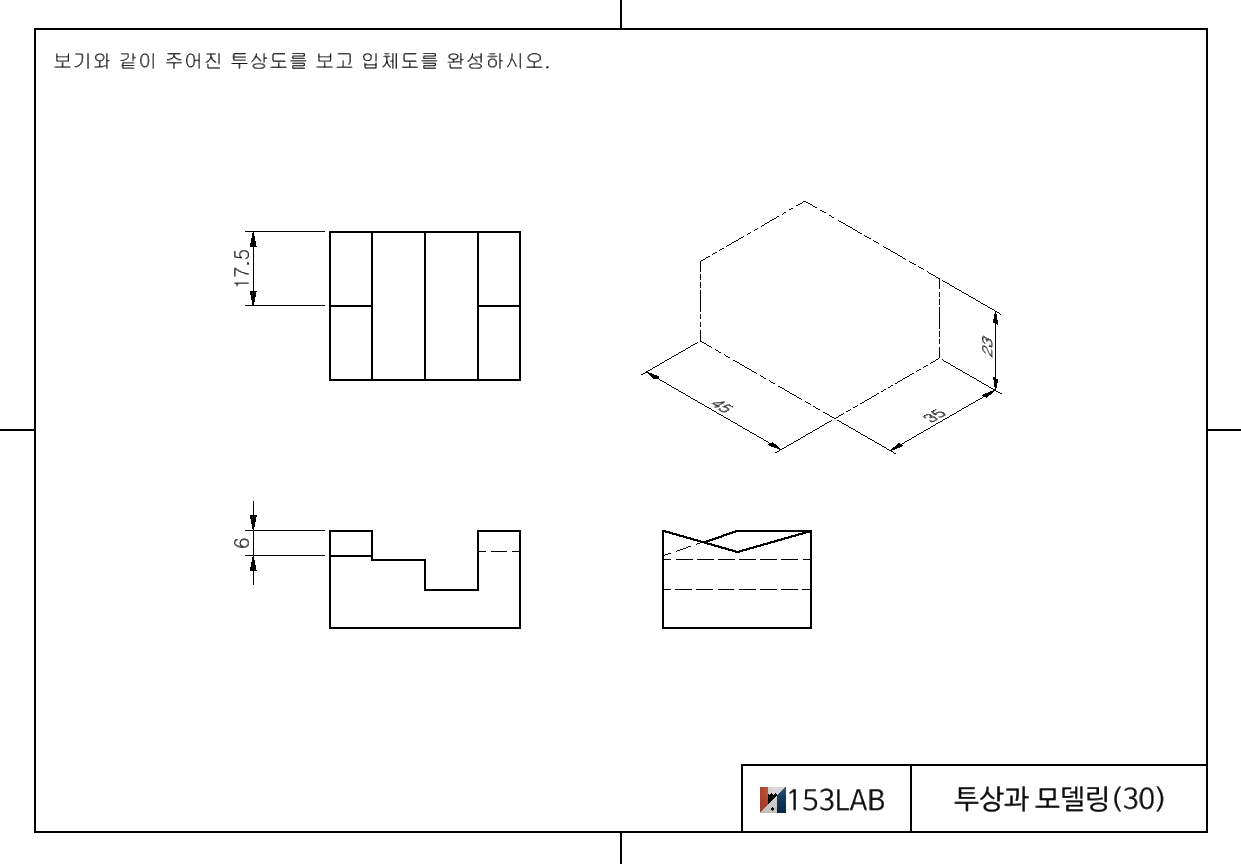

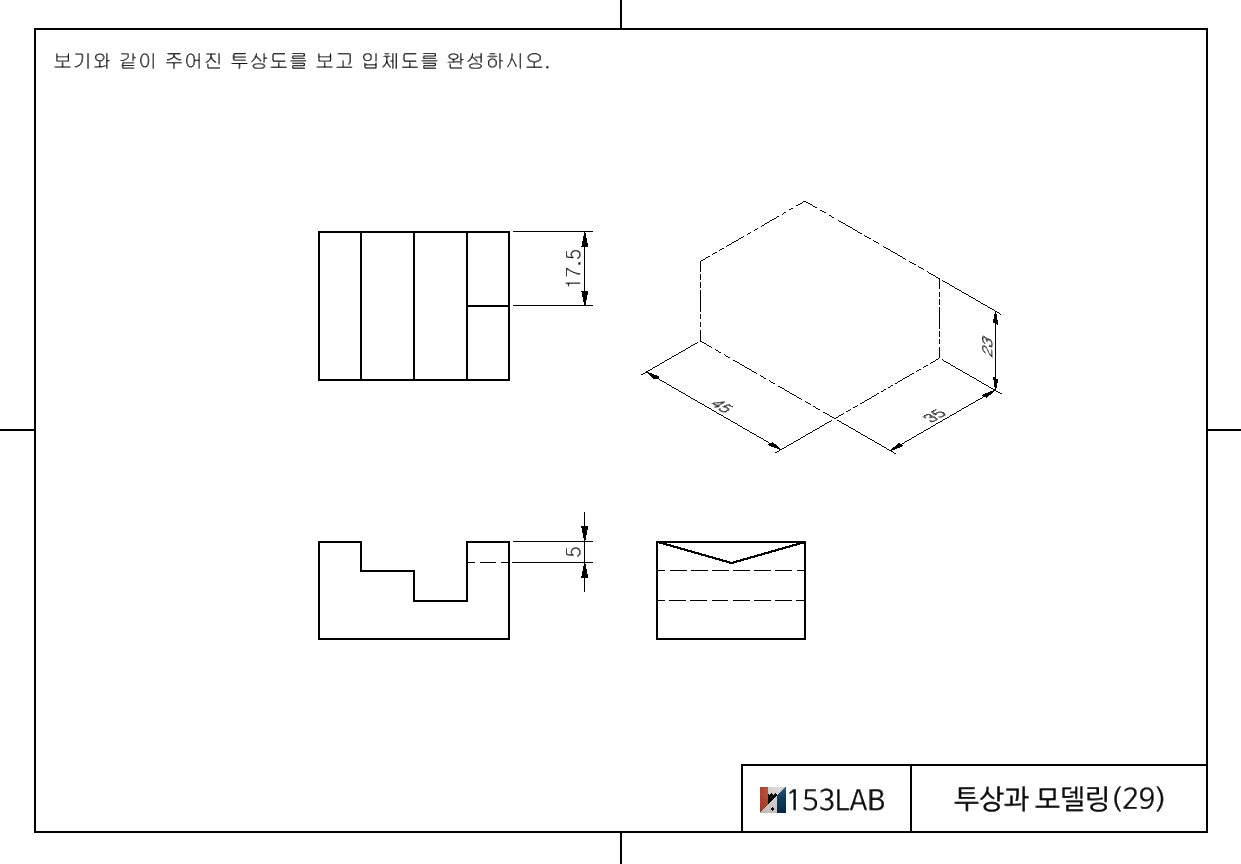

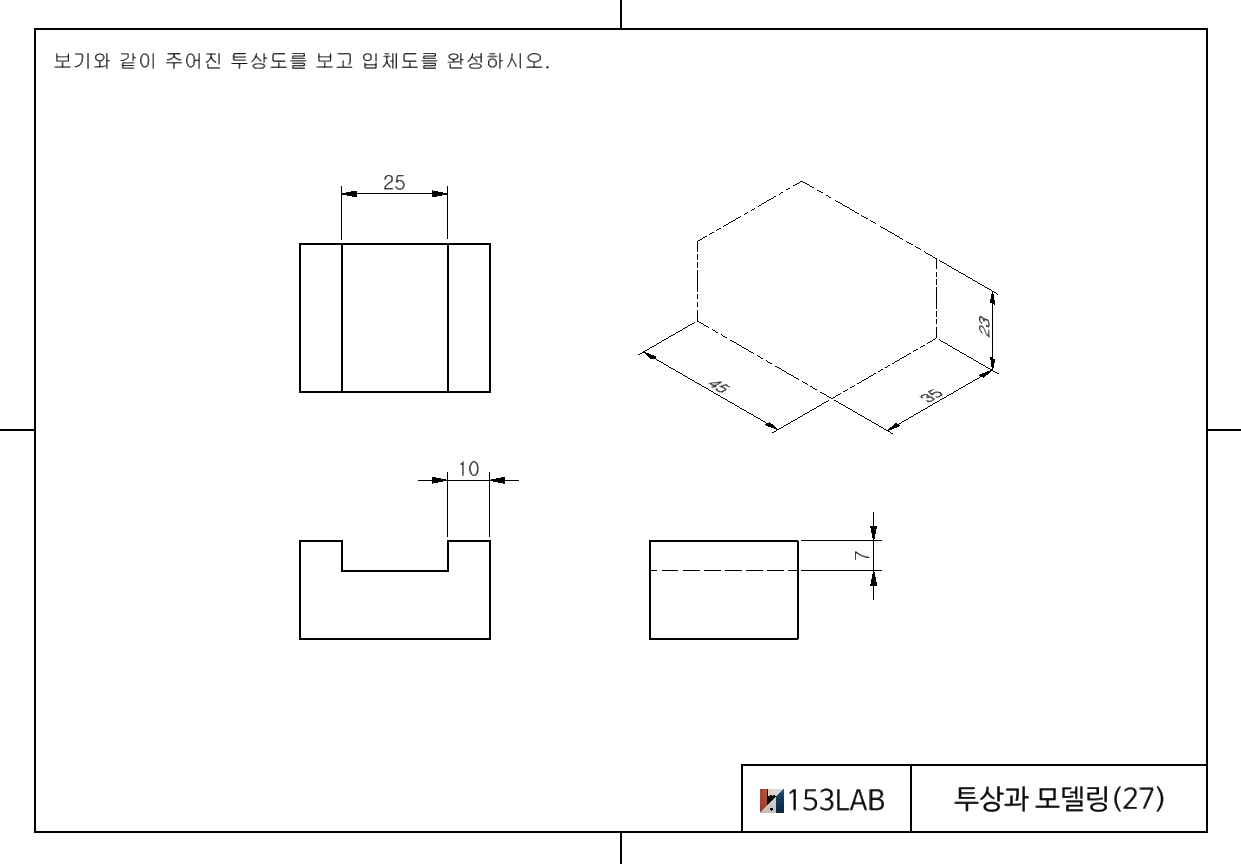

각 투상도(27~30)를 분석하여 입체 형상을 완성하십시오.

학습 팁: 투상도를 보고 형상이 바로 떠오르지 않는다면, 주요 정점(Vertex)과 모서리(Edge)를 추적하여 각 면의 위치를 도식화해 보는 것이 좋습니다. 각 도면의 투상 관계를 파악하여 오류 없는 입체도를 완성해 보세요.
