국가 기술 자격 CAD 실기 시험 전산응용기계제도기능사 기계설계산업기사 일반기계기사 실격사유

일반기계기사, 기계설계산업기사, 전산응용기계제도기능사의 실격 사유 (채점 제외 대상)

관련 자격 시험 종목으로는 전산응용기계제도기능사, 기계설계산업기사, 일반기계기사입니다. 시험을 보기 전 필히 숙지하고 연습하시기 바랍니다. 아래에는 구체적인 실격 사례를 들어 설명하였으니 참고하세요.


채점 대상에서 제외되는 항목

가) 기권

  • (1) 수험자 본인이 수험 도중 기권 의사를 표시한 경우
국가기술자격 실기시험 기권 및 채점제외 규정
[그림 1] 자격검정 수험자 유의사항 중 기권 처리 기준 요강

나) 실격

  • (1) 시험 시작 전 program 설정을 조정하거나 미리 작성된 Part program (도면, 단축키, 셋업 등) 또는 LISP과 같은 Block(도면양식, 표제란, 부품란, 요목표, 주서 및 표면 거칠기 등)을 사용한 경우
    – 중요한 것은 ‘시험 시작 전’과 ‘미리 작성된’이라는 것입니다. 시험 시간 내에 설정 또는 만드는 것은 상관없습니다.
  • (2) 채점 시 도면 내용이 다른 수험자와 일부 또는 전부가 동일한 경우
  • (3) 파일로 제공한 KS 데이터에 의하지 않고 지참한 노트나 서적을 열람한 경우
  • (4) 수험자의 장비 조작 미숙으로 파손 및 고장을 일으킨 경우

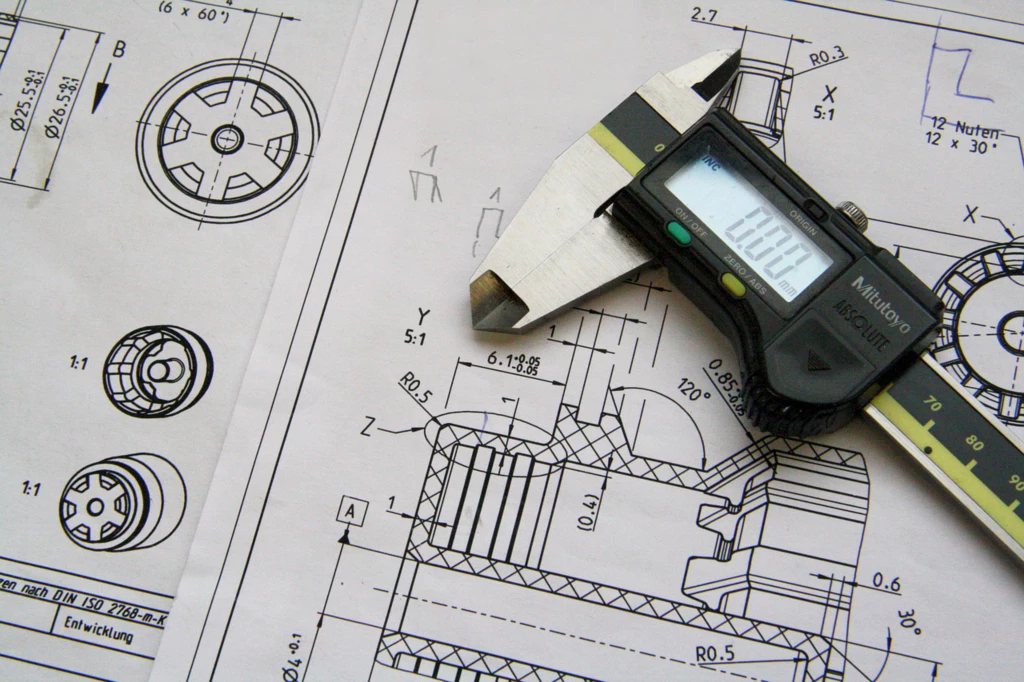

일반기계기사 작업형 부정행위 실격 조항
[그림 2] 부정행위 방지를 위한 외부 소스 및 사전 제작 템플릿 사용 제한 지침

다) 미완성

  • (1) 시험 시간 내에 부품도(1장), 렌더링 등각 투상도(1장)를 하나라도 제출하지 아니한 경우
  • (2) 수험자의 직접 출력 시간이 10분을 초과한 경우
  • (다만, 출력 시간은 시험 시간에서 제외하며, 출력된 도면의 크기 또는 색상 등이 채점하기 어렵다고 판단될 경우에는 감독위원의 판단에 의해 1회에 한하여 재출력이 허용됩니다.)

  • – 단, 재출력 시 출력 설정만 변경해야 하며 도면 내용을 수정하거나 할 수는 없습니다.
  • (3) 요구한 부품도, 렌더링 등각 투상도 중에서 1개라도 투상도가 제도되지 않은 경우 (지시한 부품번호에 대하여 모두 작성해야 하며 하나라도 누락되면 미완성 처리)
    – 요강에 지시한 작업 부품을 꼼꼼히 보아야겠죠.
국가기술자격 실기 미완성 처리 기준
[그림 3] 요구 부품도 및 투상도 배치 누락에 따른 미완성 처리 조항

라) 오작

실제 불합격 비중이 가장 높게 발생하며 기계제도 기본 지식의 유무를 판가름하는 기술적 오작 감점 및 실격 조항 세부 리스트입니다.

도면 크기 및 용지 스케일 규격 불일치
(1) 요구한 도면 크기에 제도되지 않아 제시한 출력 용지와 크기가 맞지 않는 작품
– 평소 도면 인출 및 출력 연습을 많이 하세요.
(4) 지급된 용지(트레이징지)에 출력되지 않은 도면
투상 공학 원칙 및 KS 제도 규격 위반
(2) 각법이나 척도가 요구 사항과 전혀 맞지 않은 도면
(3) 전반적으로 KS 제도 규격에 의해 제도되지 않았다고 판단된 도면
(9) 조립 상태(조립도 혹은 분해 조립도)로 제도하여 기본 지식이 없다고 판단되는 도면
– 가장 많은 실격 사유에 해당됩니다. 시험을 보기로 했다면 투상 연습을 꾸준히 하세요.
핵심 기계공차 요소의 전면 누락 (2D 부품도 전체 사양)
(5) 끼워 맞춤공차 부호를 부품도에 기입하지 않았거나 아무 위치에 지시하여 제도한 도면
– 2D 부품도 전체에서의 누락되는 경우를 말합니다.
(6) 끼워 맞춤 공차의 구멍 기호(대문자)와 축 기호(소문자)를 구분하지 않고 지시한 도면
– 2D 부품도 전체에서의 구분 없음을 말합니다.
(7) 기하공차 기호를 부품도에 기입하지 않았거나 아무 위치에 지시하여 제도한 도면
– 2D 부품도 전체에서의 누락되는 경우를 말합니다.
(8) 표면거칠기 기호를 부품도에 기입하지 않았거나 아무 위치에 지시하여 제도한 도면
– 2D 부품도 전체에서의 누락되는 경우를 말합니다.
기계제도 도면 검도 및 플로터 출력 최종 점검
[그림 4] 감점 방지를 위한 선 가중치, 선 종류 및 치수 스타일 최종 검도 상태

💡 실기 시험장 도면 출력 프로세스 지침

  • • 출력은 수험자 판단에 따라 CAD 프로그램 상에서 직접 출력하거나 PDF 파일 또는 출력 가능한 호환성 있는 파일로 변환하여 출력하여도 무방합니다.
  • • 이 경우 폰트 깨짐 등의 현상이 발생될 수 있으니 이점 유의하여 CAD 사용 환경을 적절히 설정하여 주시기 바랍니다.
