소형 탁상 그라인더
전산응용기계제도기능사 2023년 6월 14일 출제 문제 "소형 탁상 그라인더'입니다.

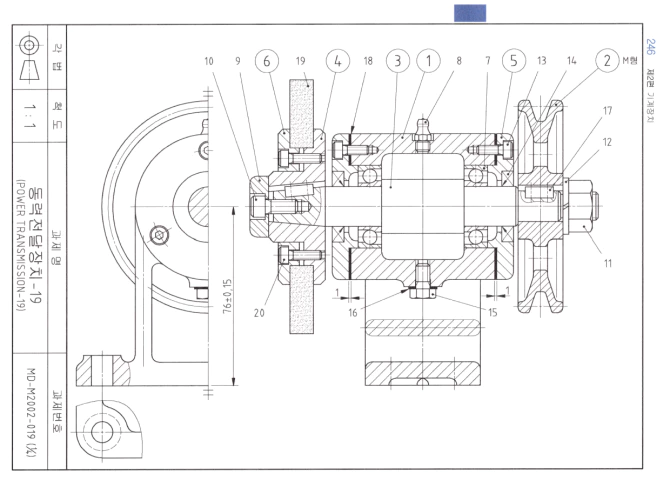

소형 탁상 그라인더 문제도
2D 부품도 : 본체, 축, 플랜지 커버, V-벨트풀리
3D 렌더링 등각투상도 : 본체, 축, 플랜지 커버, V-벨트풀리
질량 : 본체, V-벨트풀리
테이퍼 축에 키 홈이 있으므로, 인벤터의 보조 뷰를 이용한 국부 투상도 작도법을 알아야 합니다.
테이퍼 축에 있는 키 홈의 국부 투상도
테이퍼 축에 있는 키 홈의 국부 투상도 테이퍼 축에 평행 키나 반달 키가 있을 때의 인벤터에서 #보조 투상도 만드는 방법에 대해 알아보도록 하겠습니다. 1. 테이퍼 축 모델링 축의 일부만 모델
