인벤터 3D 도면 만들기: 3D 렌더링 등각 투상도 배치
2D 부품도 작업이 모두 완료되었다면, 마지막으로 조립품의 형상을 한눈에 파악할 수 있는 3D 렌더링 등각 투상도(Isometric View) 도면을 작성할 차례입니다.
2D 도면 경계와는 별도로 척도나 투상법 규정이 다른 3D 전용 경계를 작성해야 합니다.

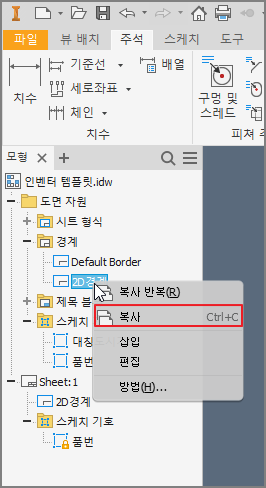

① [도면 자원] – [경계]에서 [2D 경계]를 우클릭하여 [복사]합니다.

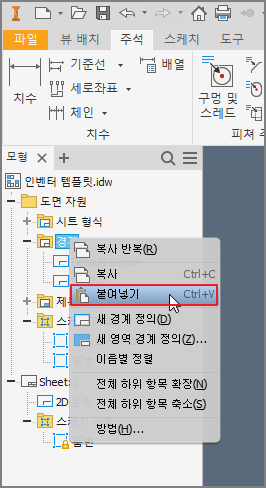

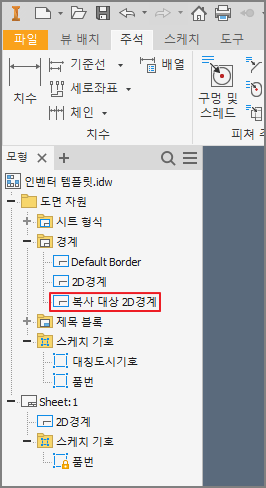

② 다시 [경계] 폴더를 우클릭하여 [붙여넣기]를 수행합니다.

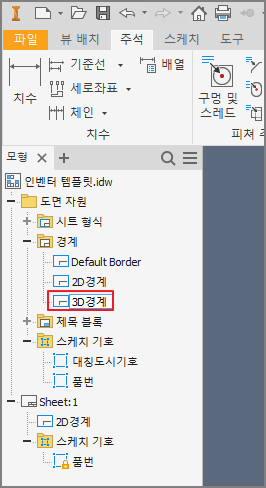

③ 새로 생성된 경계를 클릭하고 F2를 눌러 ‘3D 경계’로 이름을 변경합니다.

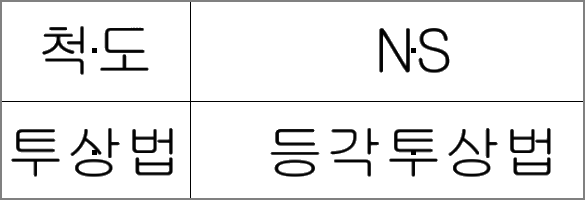

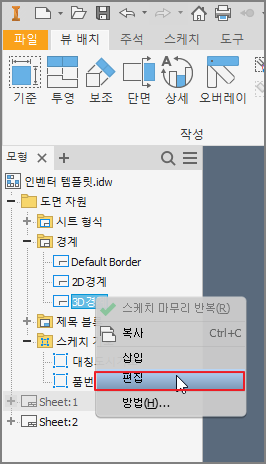

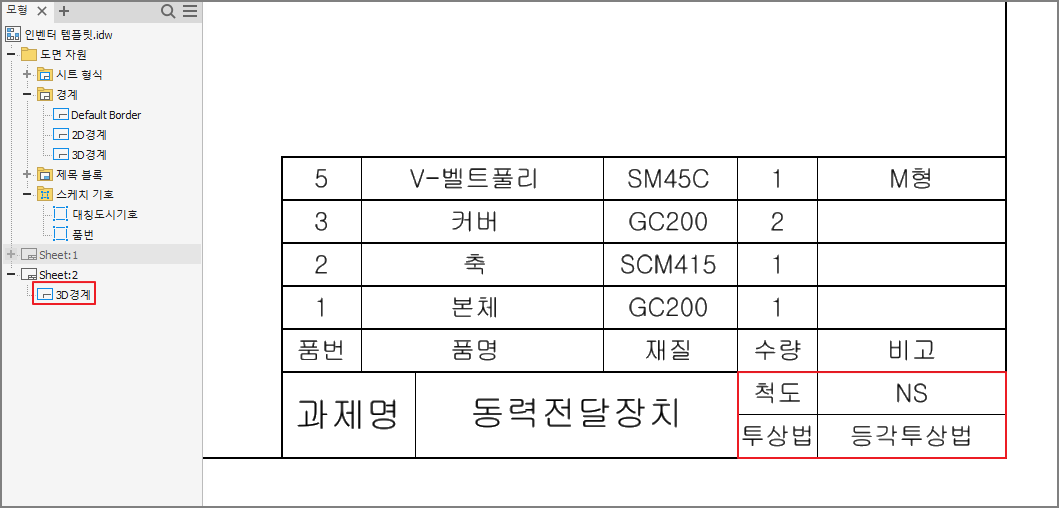

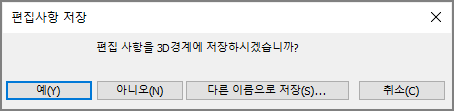

④ ‘3D 경계’를 우클릭하여 [편집] 모드로 들어갑니다. 도면 틀 내부의 척도 표기란을 NS(Not to Scale)로, 투상법을 등각투상법으로 수정하고 [스케치 마무리]를 눌러 저장합니다.

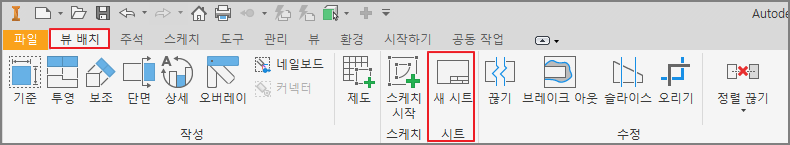

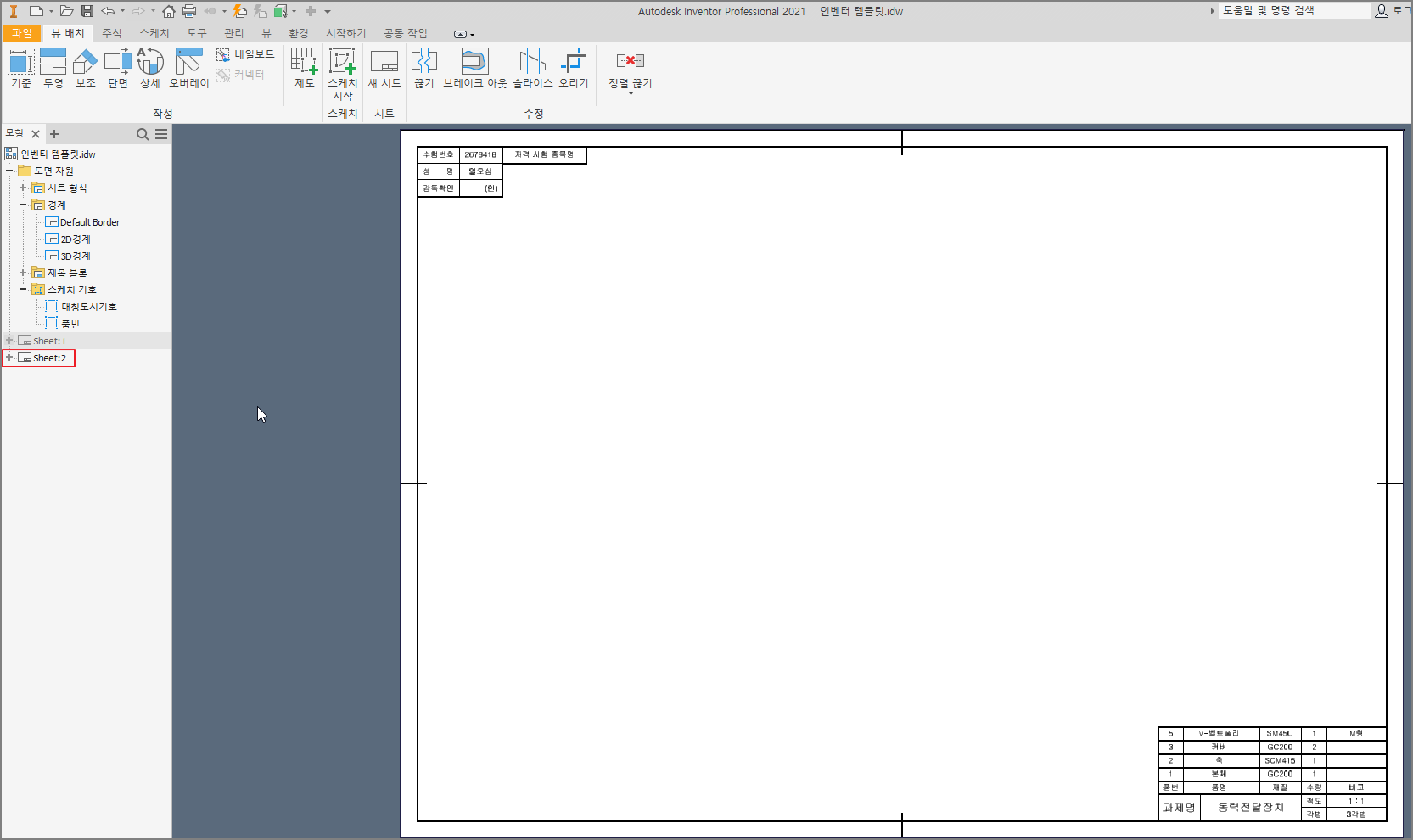

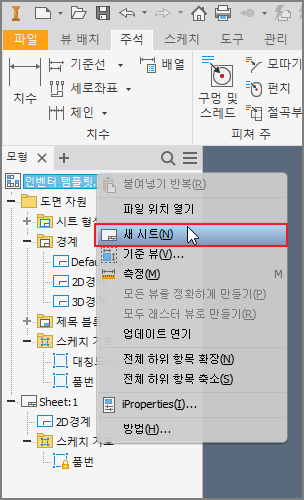

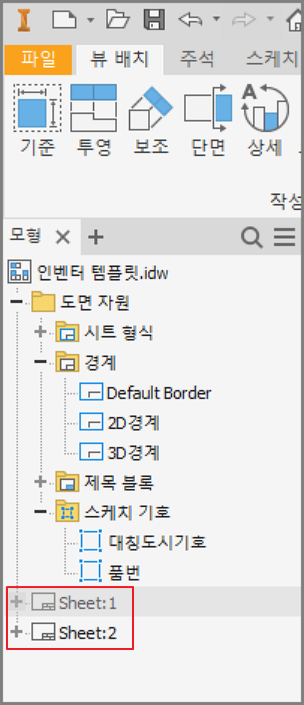

① 모형 검색기 상단의 파일명(idw)을 우클릭하거나 [뷰 배치] 탭에서 [새 시트]를 클릭합니다.

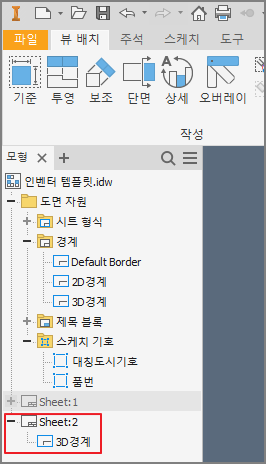

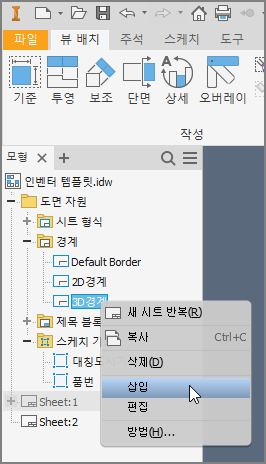

② 새로 만들어진 시트(Sheet:2)에서 자동으로 삽입된 기존 2D 경계는 삭제하고, 모형 검색기 [도면 자원] – [경계]에서 우리가 만든 ‘3D 경계’를 우클릭하여 삽입합니다.

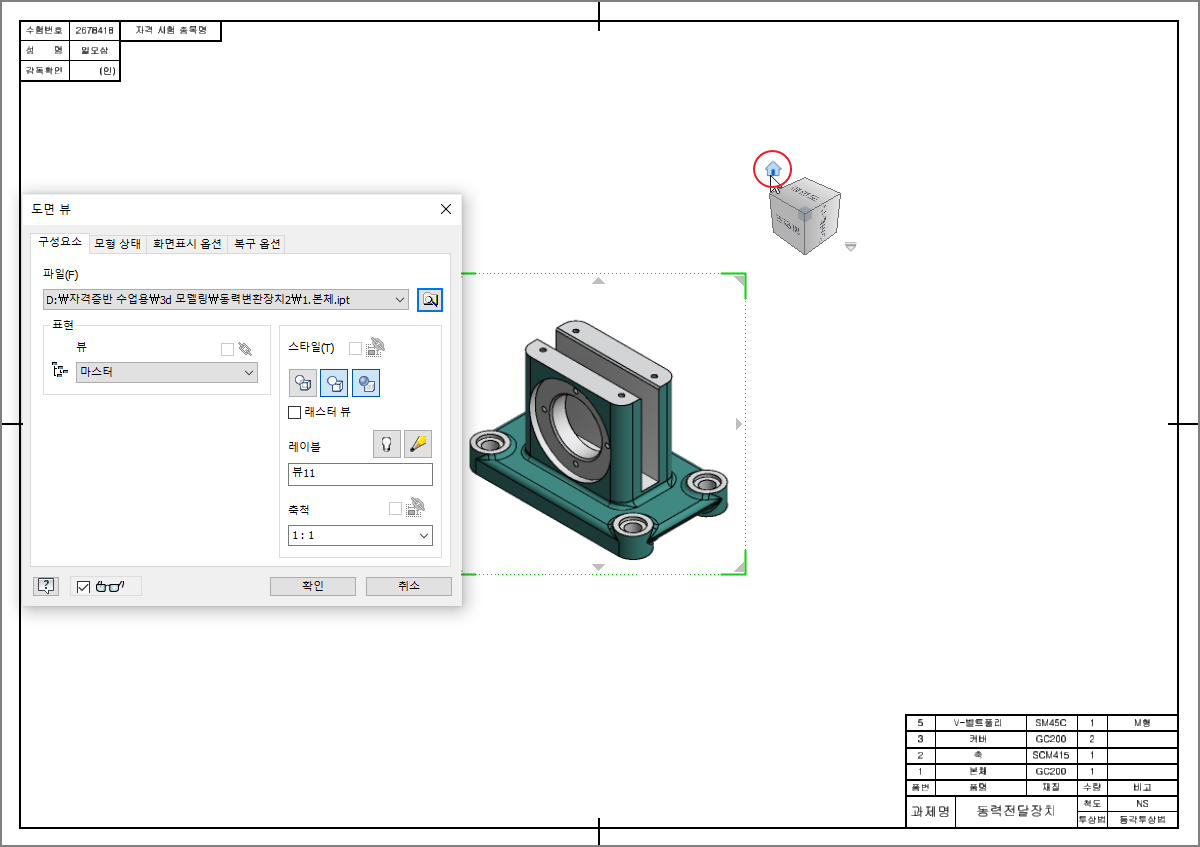

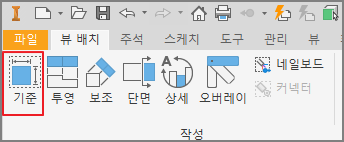

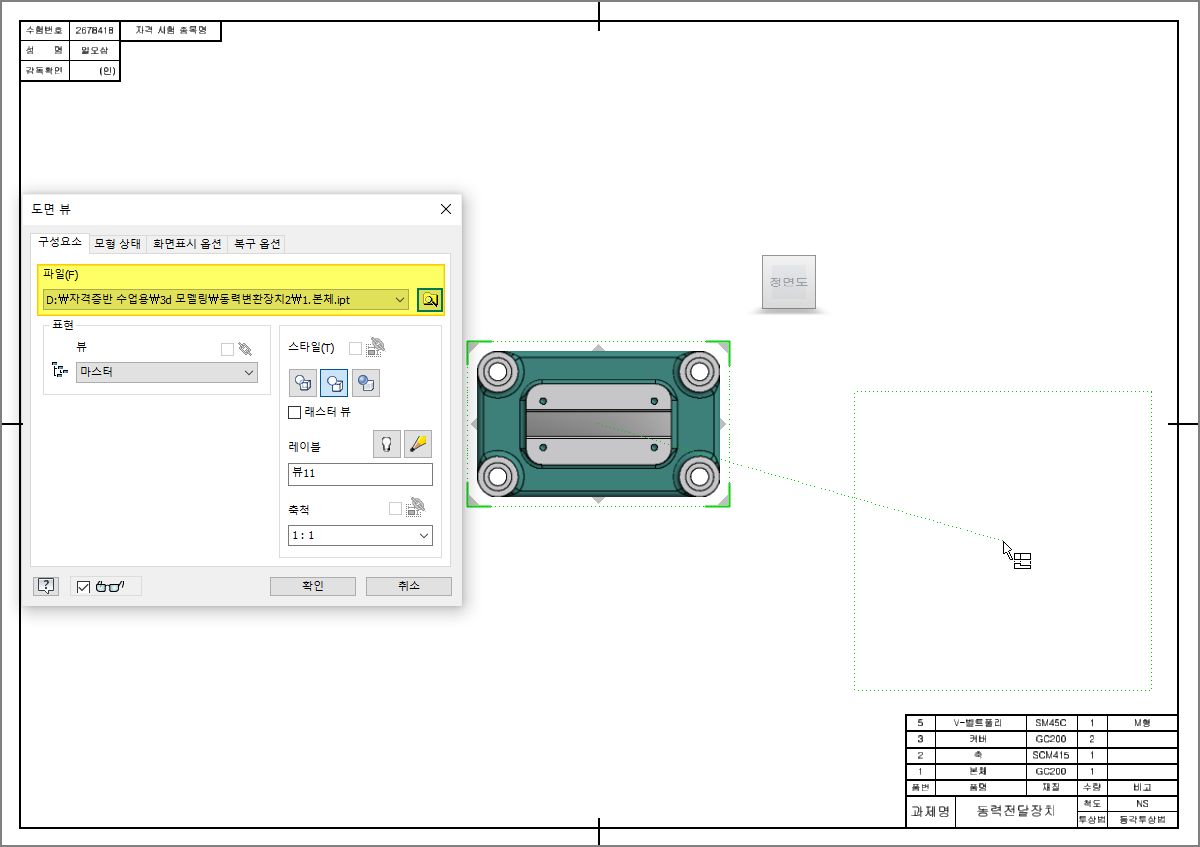

① [뷰 배치] – [기준뷰]를 클릭하여 모델링한 조립품을 불러옵니다.
② 스타일 설정에서 반드시 [은선 제거]와 [음영 처리(렌더링)]를 체크합니다.

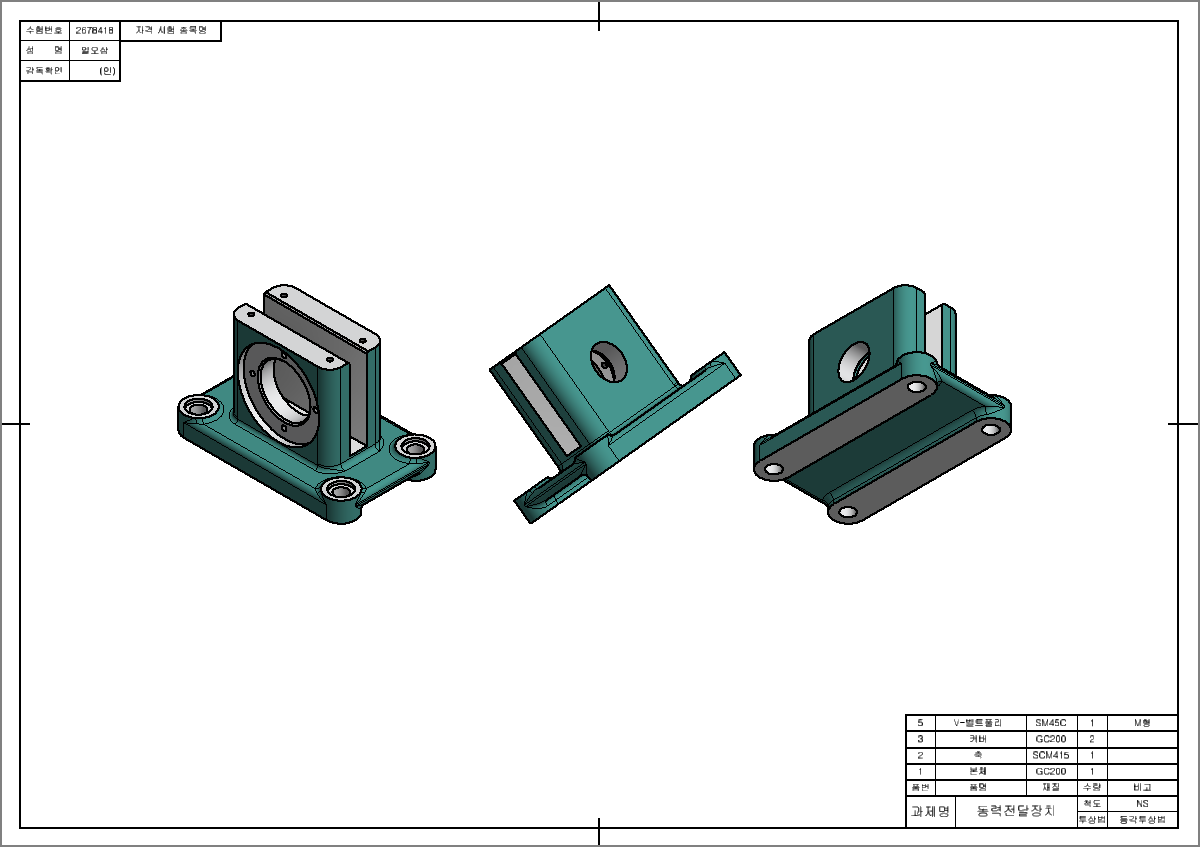

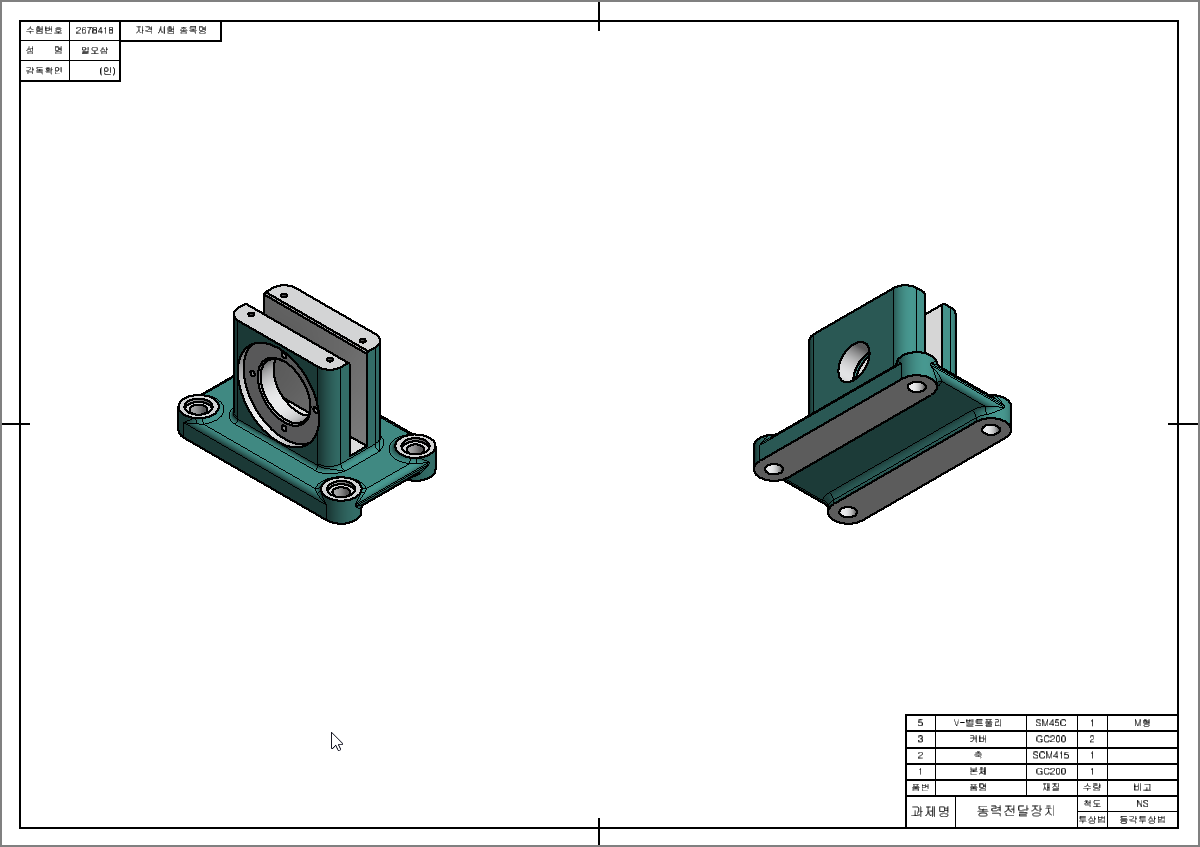

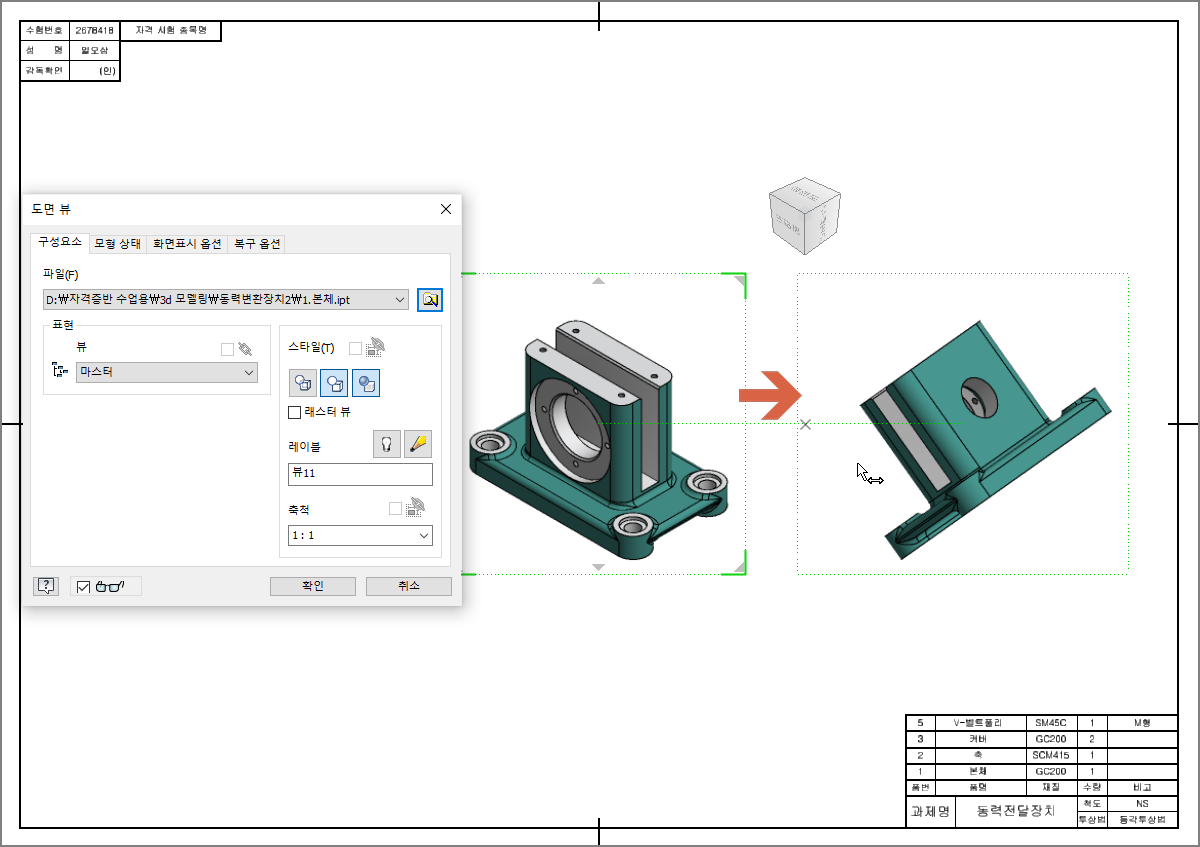

③ 뷰 큐브(View Cube)의 꼭짓점을 클릭하여 등각 투상 시점을 맞춥니다. 기준뷰가 잡히면 우측으로 마우스를 옮겨 클릭하여 보조 뷰를 생성합니다.

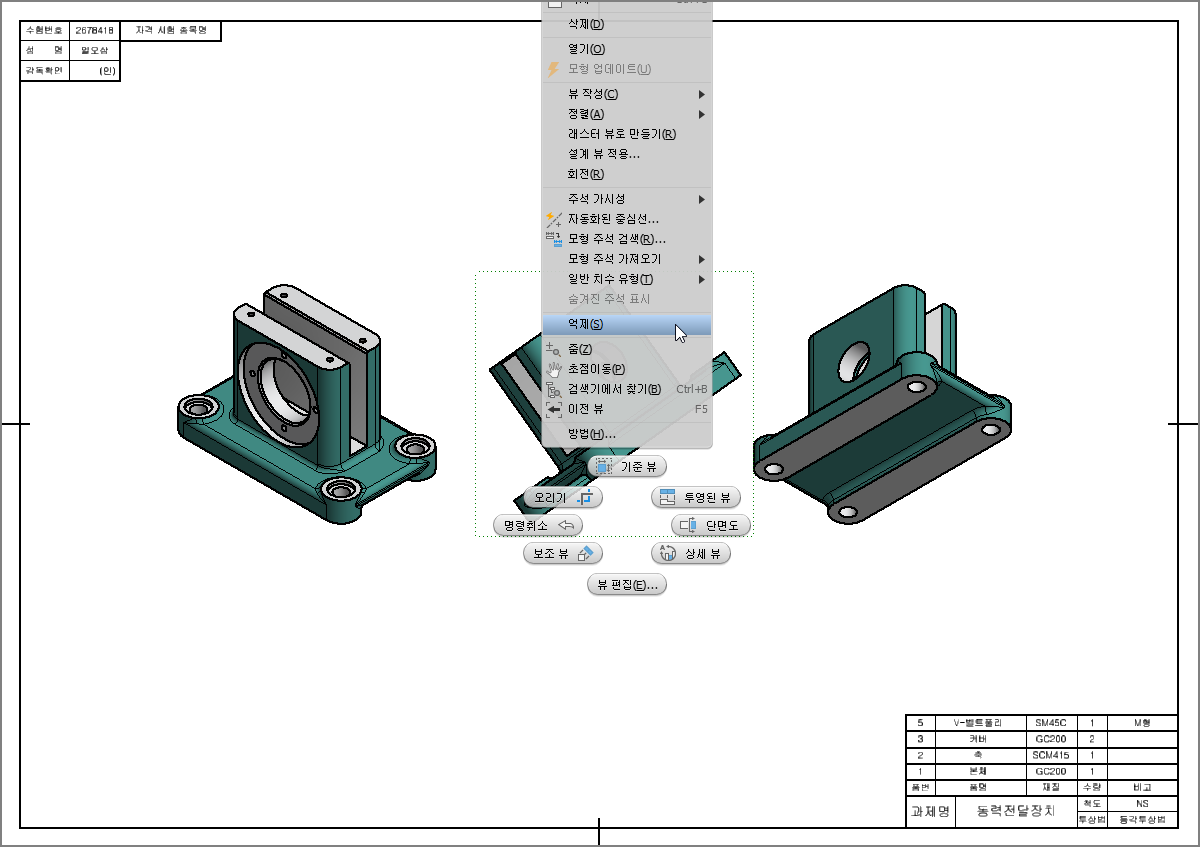

💡 등각 투상 뷰 관리 팁

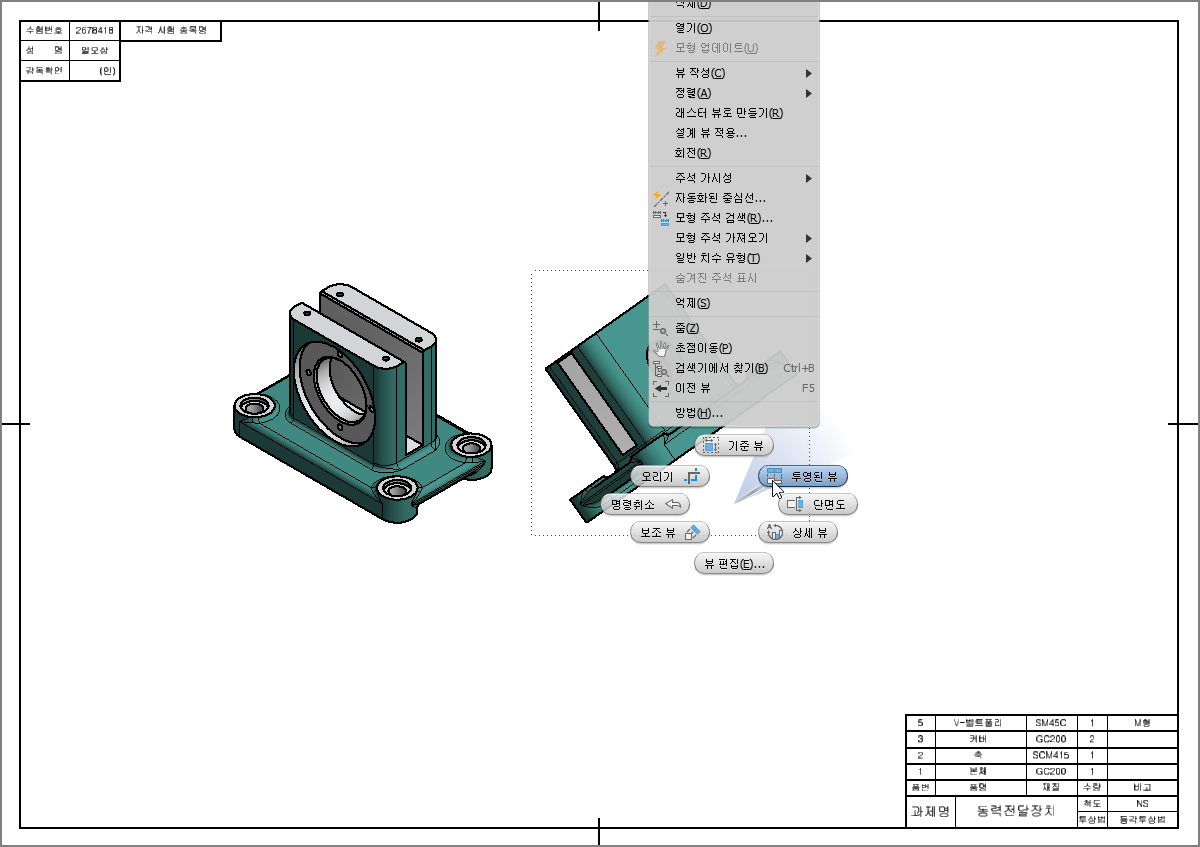

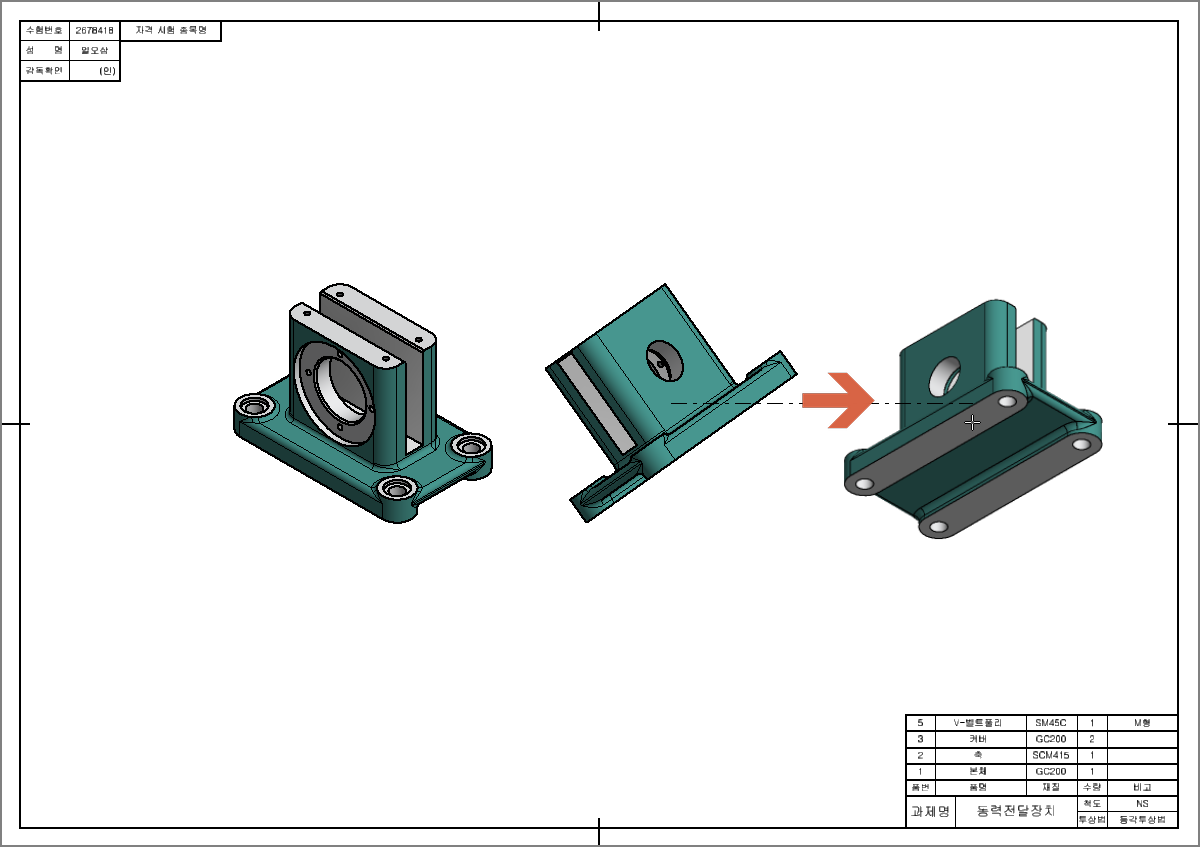

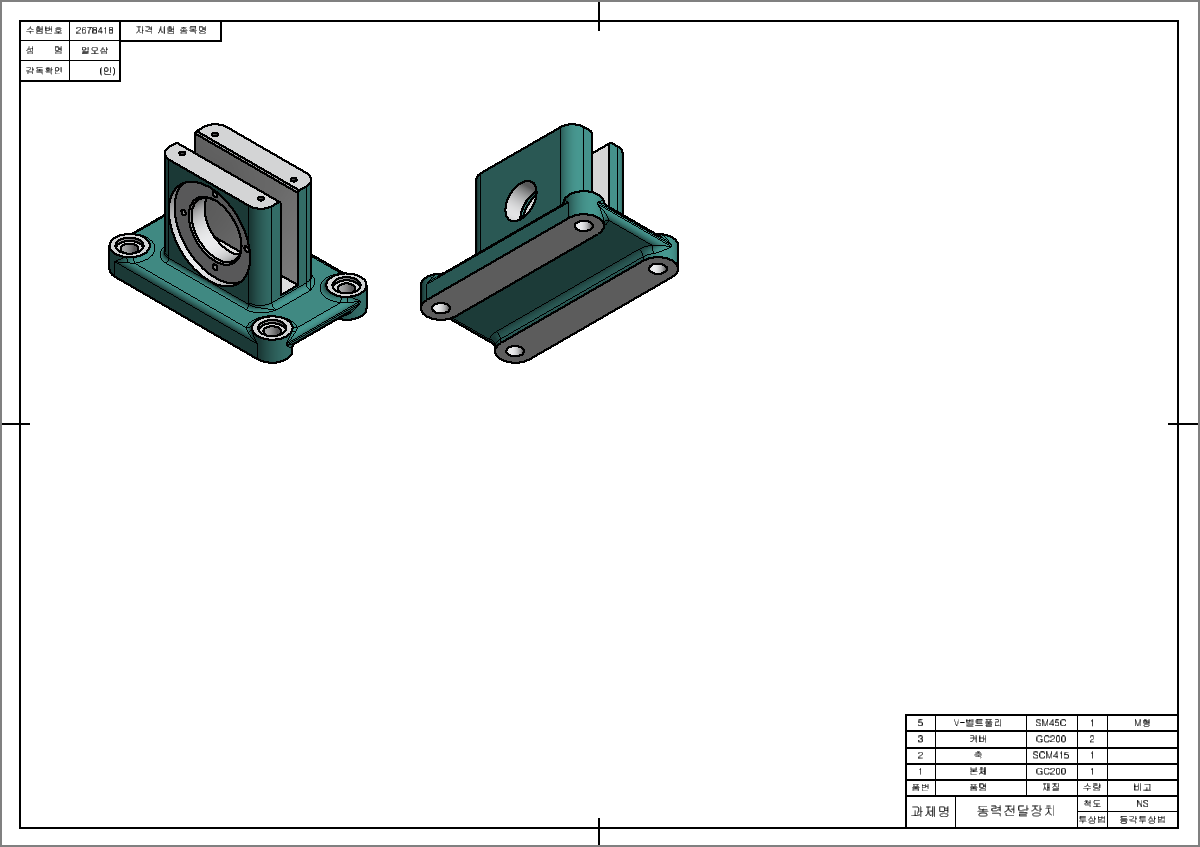

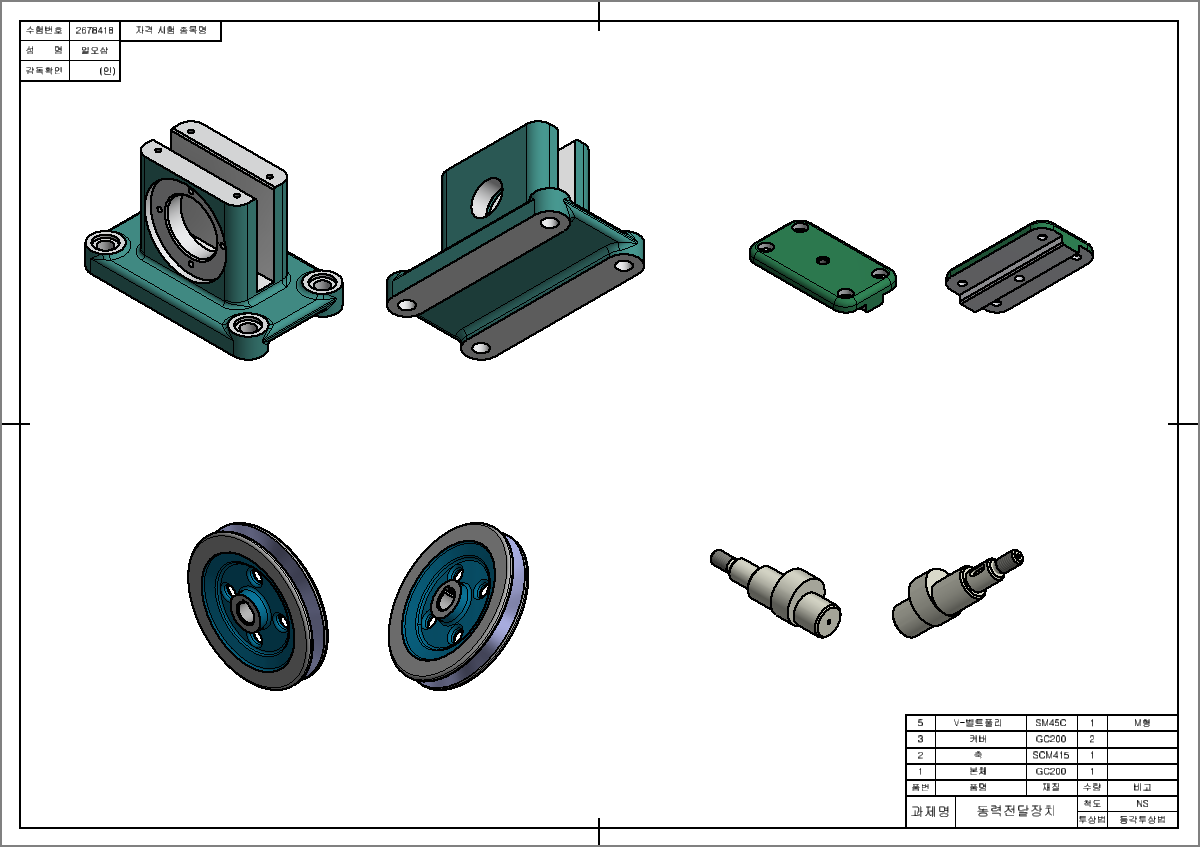

기본으로 생성되는 뷰 중 등각 투상도가 아닌 뷰(중간 뷰)는 [우클릭 – 억제] 기능을 사용하여 화면에서 보이지 않게 처리하고, 남은 좌우 뷰를 드래그하여 적절한 위치에 배치합니다.

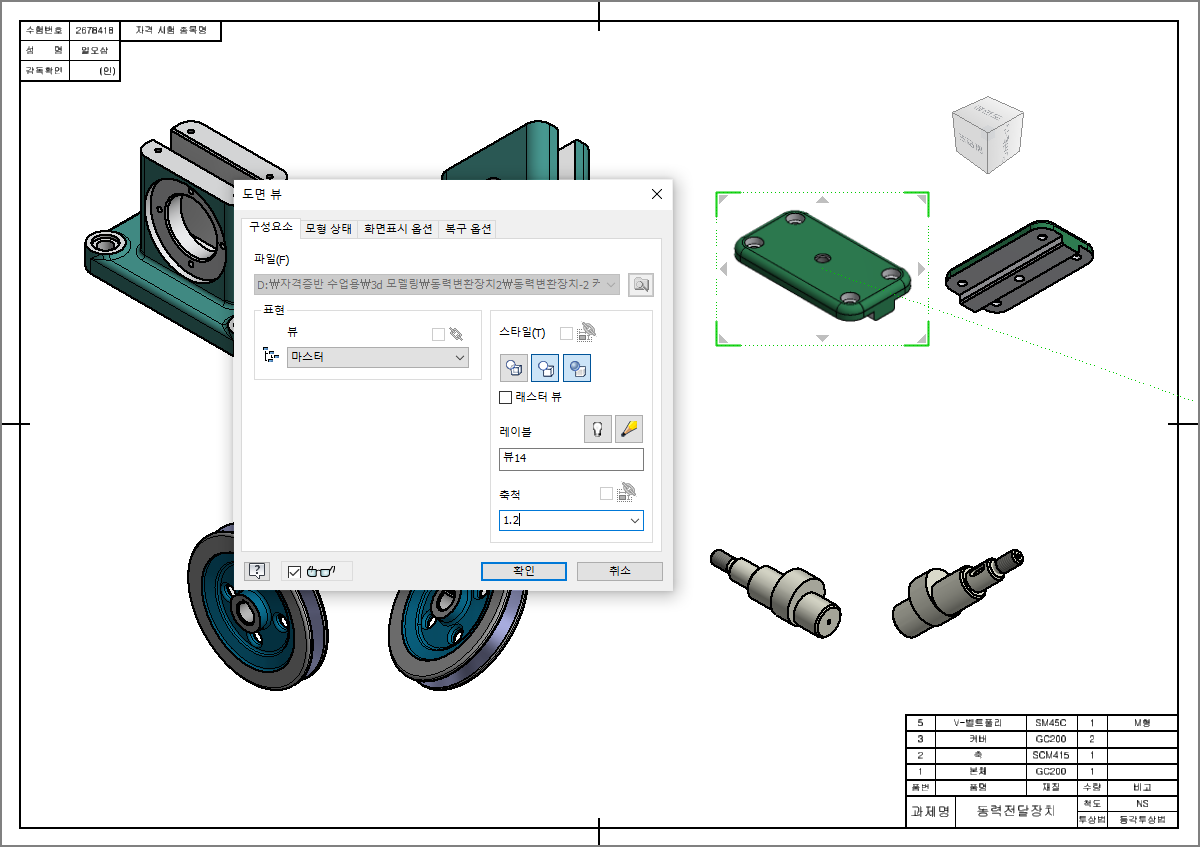

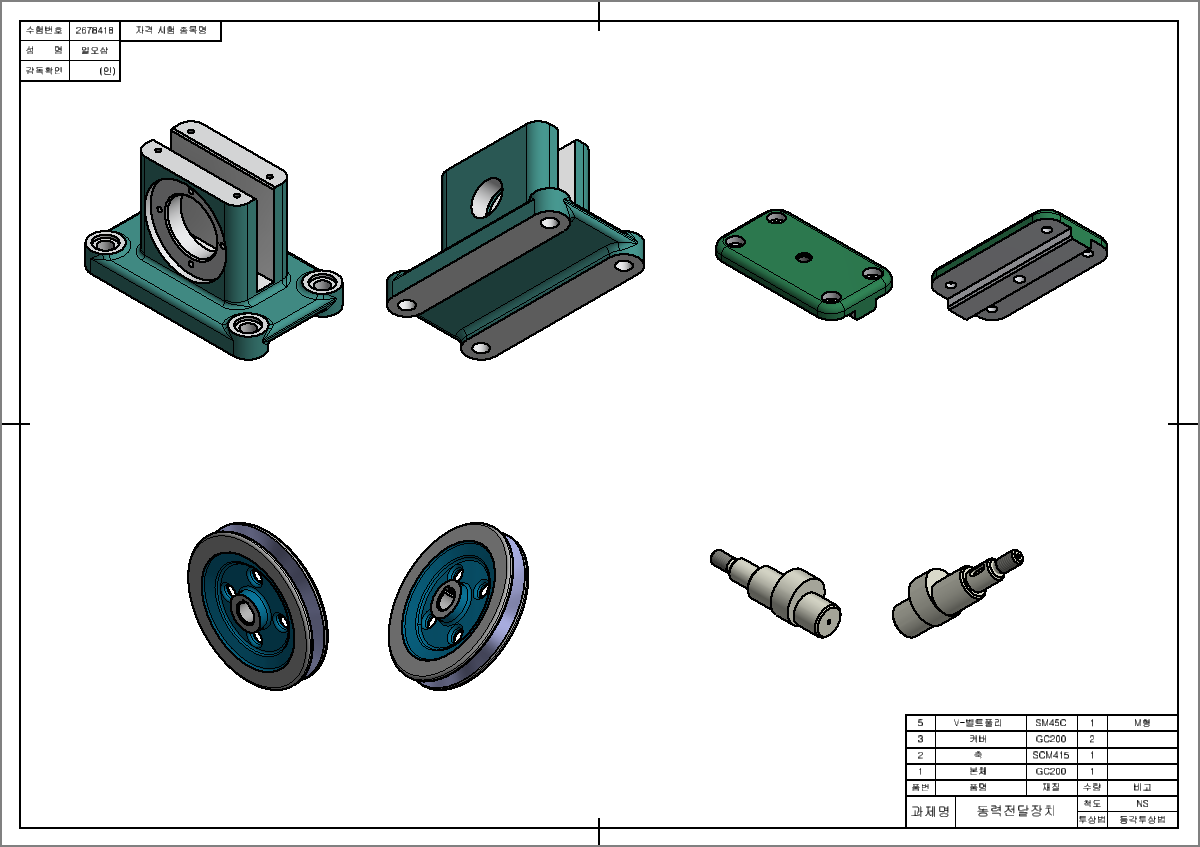

필요하다면 [도면 뷰] 창에서 척도를 조절하여 부품의 형상을 더 명확히 보이게 합니다. 마지막으로 도면 내에 부품 번호를 기입하면 완성입니다.
※ 중요 알림: 시험 제출 시 주의사항
위 과정에서 사용된 컬러 렌더링 예시는 이해를 돕기 위한 것입니다. 실제 국가기술자격 시험 출력물은 흑백으로 인쇄되므로, 지나치게 어두운 음영 처리는 출력 시 형상을 뭉개뜨릴 수 있습니다. 가급적 너무 어두운 색상 적용은 피하시기 바랍니다.
