인벤터 2D 템플릿 만들기 - 1. 도면 스타일 설정
일반기계기사, 기계설계산업기사, 전산응용기계제도기능사 실기 시험을 준비할 때 필요한 템플릿(원형 도면)을 만드는 방법에 대해 알아보겠습니다.

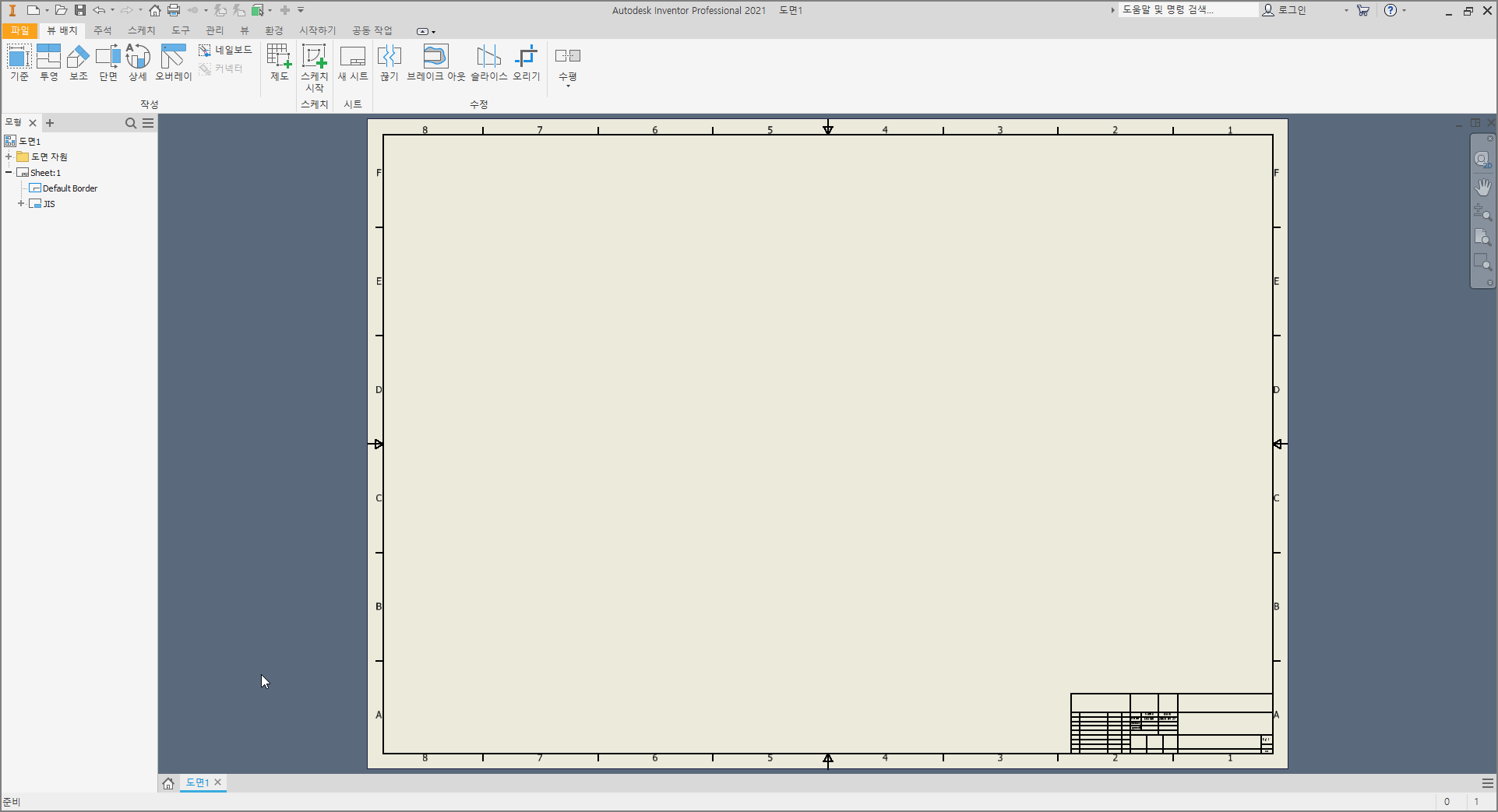

(1) 새 파일 작성

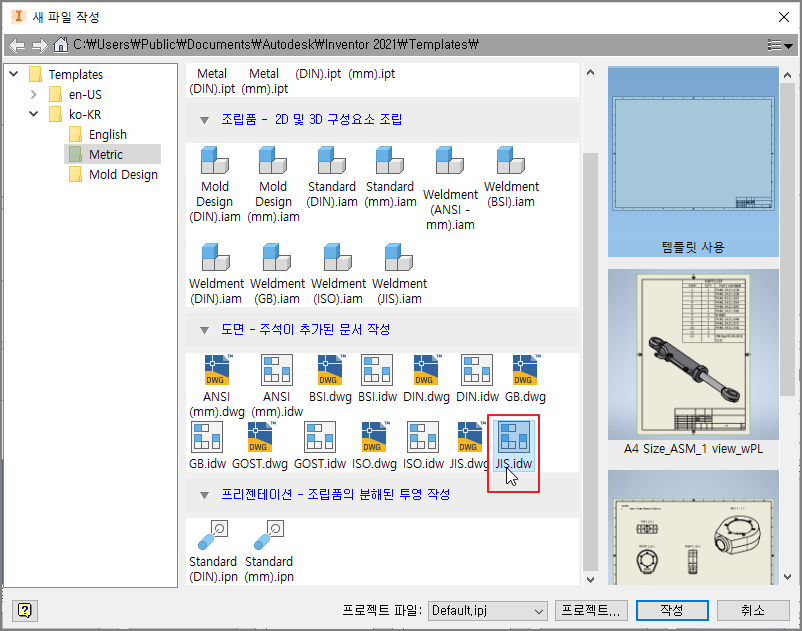

(Ctrl + N)을 누루고 JIS.idw를 더블 클릭한다.

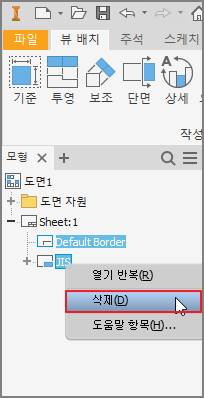

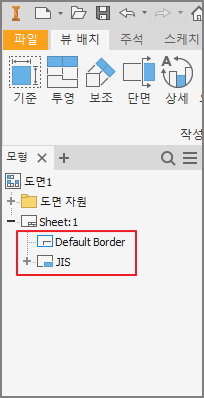

(2) 기본 윤곽선, 중심마크, 표제란 삭제
화면 좌측 모형검색기에서 Default Border와 JIS를 선택한 후 마우스 우클릭하여 삭제한다. 도면에 꼭 필요한 요소인 윤곽선, 표제란 중심마크이지만, 시험용으로 새로 작도하여야 한다.

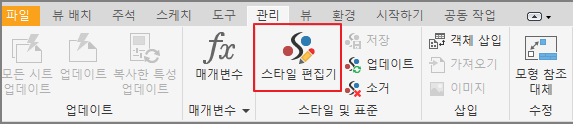

(3) 스타일 편집기 실행
메뉴바의 [관리]에서 [스타일 편집기]를 클릭한다.

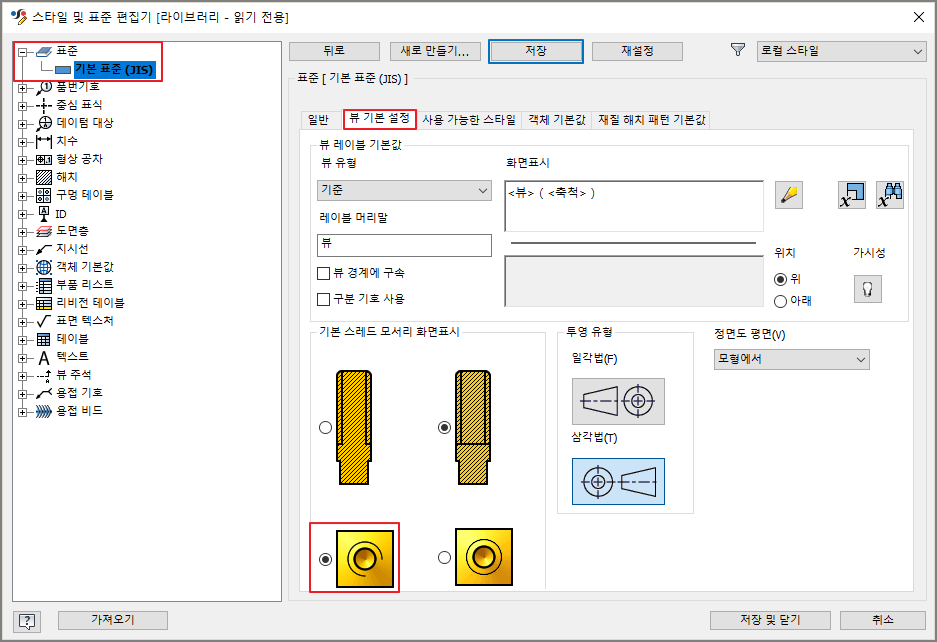

(4) 스타일의 표준 설정

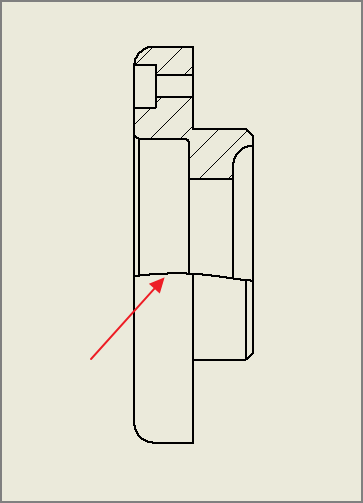

[표준]의 [기본 표준(JIS)]를 선택한 후 오른쪽 탭 메뉴에서 [뷰 기본 설정]을 클릭하고, [기본 스레드 모서리 화면 표시]에서 왼쪽 이미지(골지름의 1/4이 없음)를 선택하고 상단의 저장버튼을 클릭한다.
(5) 문자 스타일 변경
① 주텍스트

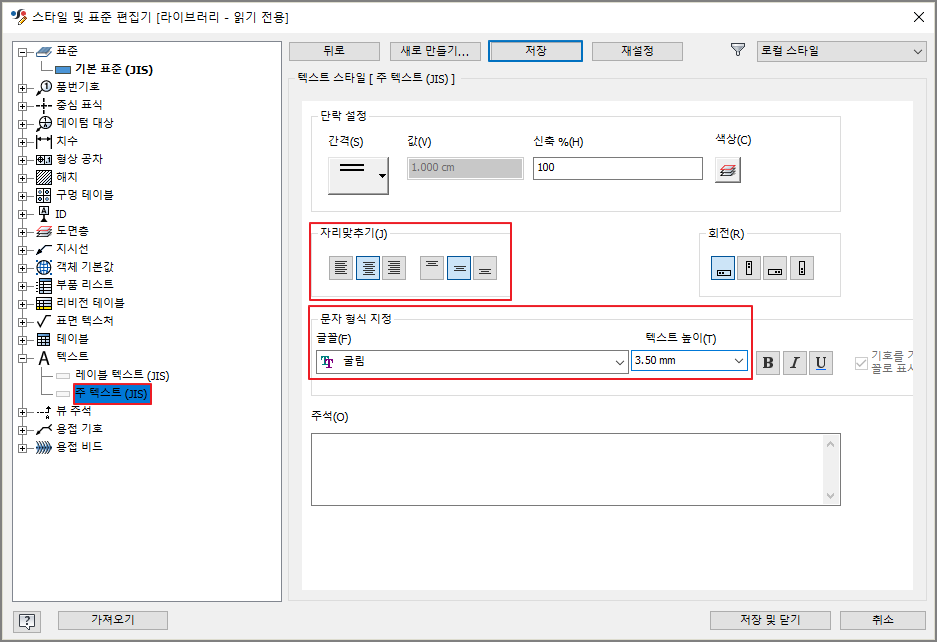

[텍스트] - [주 텍스트(JIS)]를 선택하고, 오른쪽 화면에서 자리 맞추기(J)는 중심, 중간으로 설정하고 글꼴은 굴림, 텍스트 높이는 3.5로 설정한다. 앞으로 치수문자, 지시선 문자, 일반 주서와 각 표들에 사용할 주된 문자가 된다.
② 레이블 텍스트

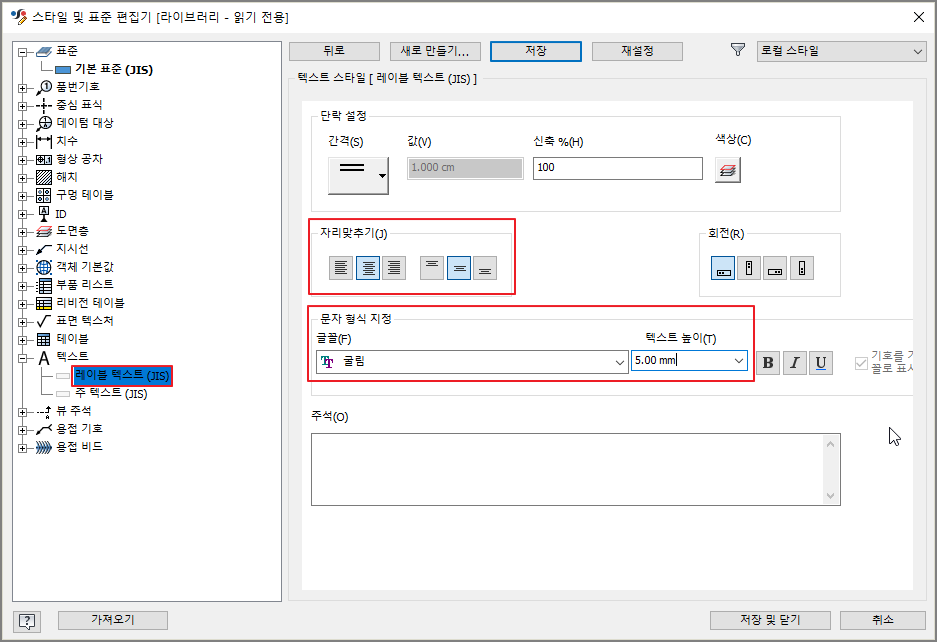

레이블 텍스트(JIS) 변경 - 아래 그림과 같이 [레이블 텍스트(JIS)]를 선택하고 자리 맞추기(J)는 중심, 중간으로 설정하고 글꼴은 굴림, 텍스트 높이를 5mm로 변경한다. 이 스타일은 앞으로 단면도, 확대도, 표면거칠기(대표와 일부)에 적용될 스타일이 된다.

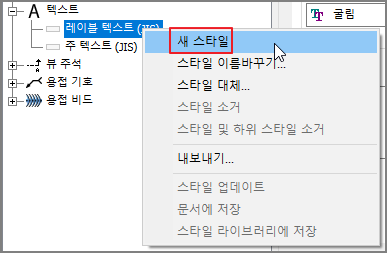

③ 공차 문자, 표면거칠기 기호에 들어갈 텍스트 스타일

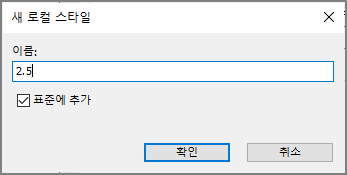

아래 그림과 같이 [레이블 텍스트(JIS)]를 마우스 우클릭으로 선택하고 새 스타일을 선택한다. 편집사항을 저장하고 새로운 이름에 "2.5"로 이름을 주고 확인한다.

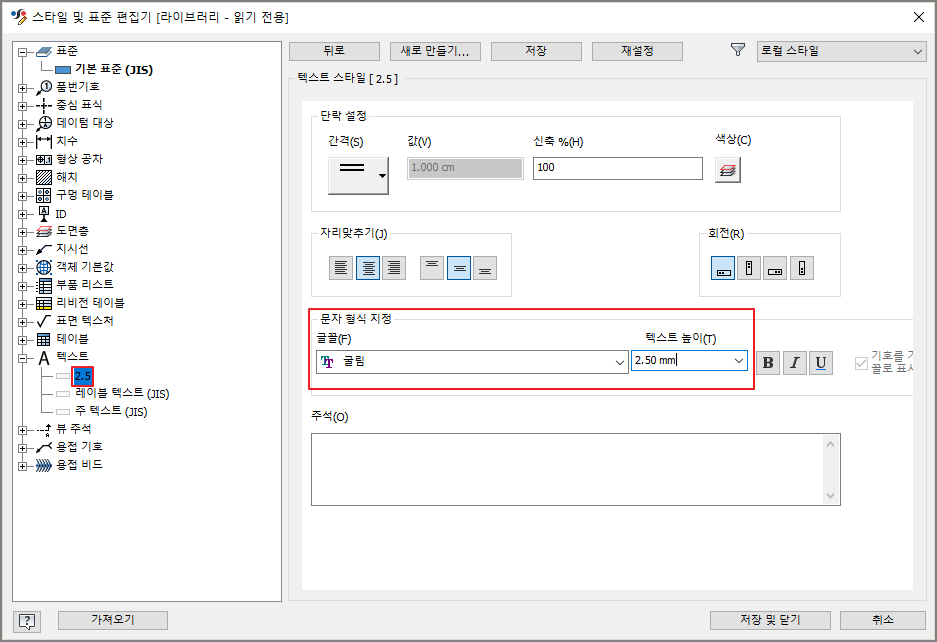

스타일 [2.5]의 글꼴은 굴림, 글자 높이를 2.5로 주고 저장한다. 이 설정은 앞으로 치수 공차와 부품도에 기입하는 표면거칠기 기호의 문자가 되며, 표면거칠기 기호 크기도 문자 높이에 맞게 결정된다.
(6) 치수의 설정

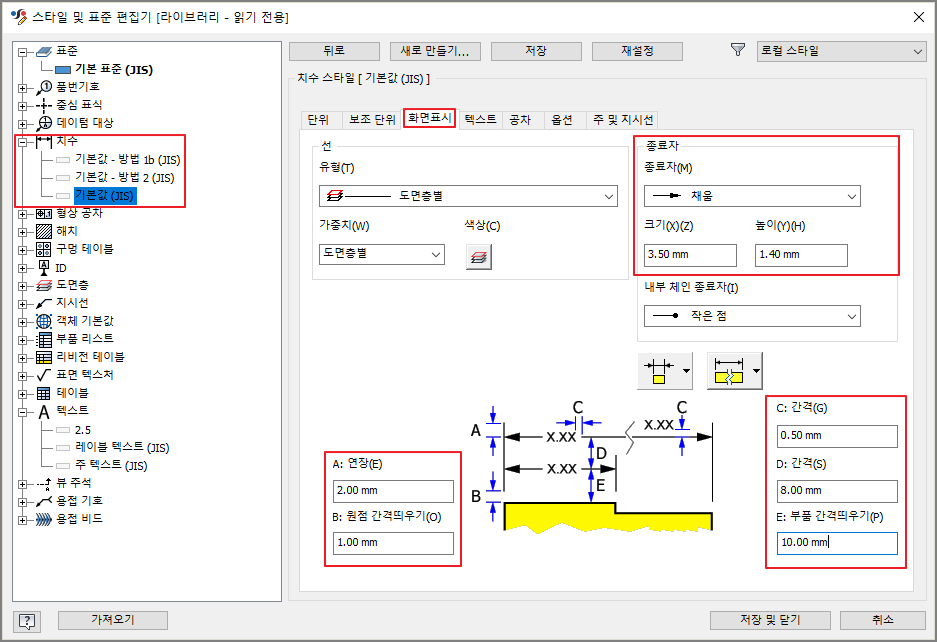

① [치수]의 [기본값(JIS)] 값 변경
오른쪽 탭메뉴에서 [화면표시]를 선택한 후 그림과 화살표의 모양과 크기, 치수선과 치수보조선 값을 그림과 같이 변경하여 준다.

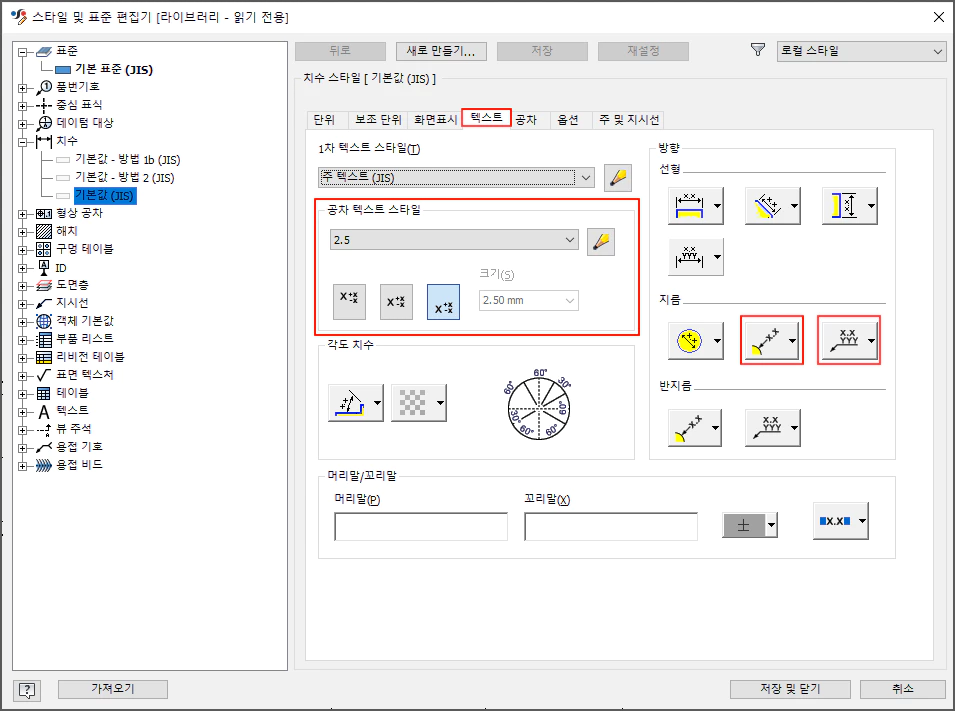

② 공차 문자 스타일과 위치, 지름 치수 문자의 방향 설정
[텍스트] 탭메뉴에서 아래 그림과 같이 수정하여 준다.(공차 텍스트 스타일을 2.5 스타일로 한 것은 글자의 높이가 2.5이기 때문이다.

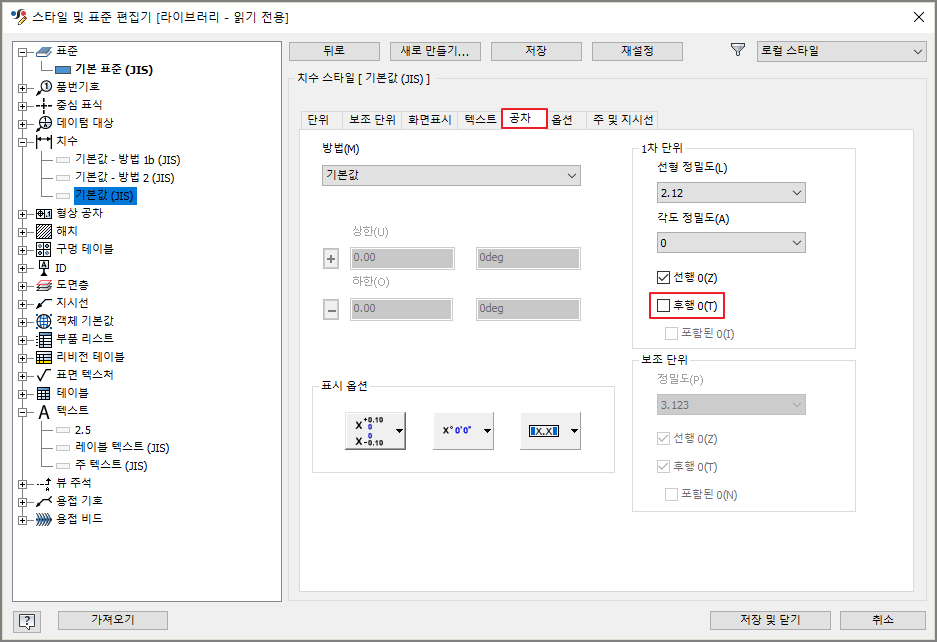

③ 공차 화면 표시 설정
[공차] 탭메뉴를 클릭하고 [후행] 체크를 해제한다.

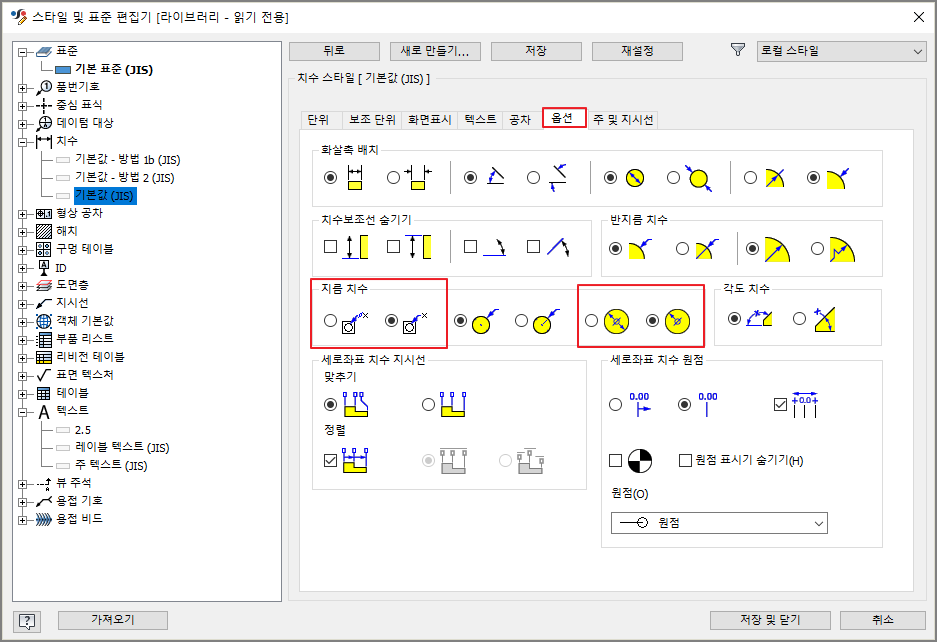

④ 옵션
아래 그림과 같이 지름 치수 기입을 할 때 ⌀기호가 자동으로 들어가지 않게 하고, 지름 치수를 원의 안쪽에 줄 때, 한쪽만 나오도록 한다. ( 보통 원에 직접 지름 치수를 기입하는 것은 드물지만 원이 반만 표시된 경우에 이 기능이 필요하다.)

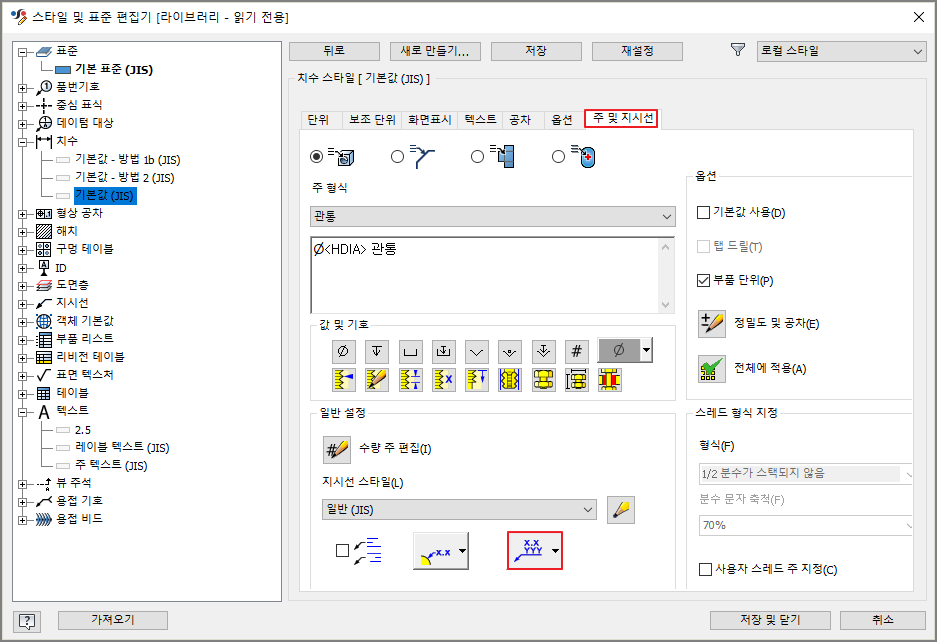

⑤ 주 및 지시선
[주 및 지시선] 탭을 클릭하고, 그림과 같이 두 줄로 지시선 글자를 쓸 때, 가운데 줄이 없도록 한다.

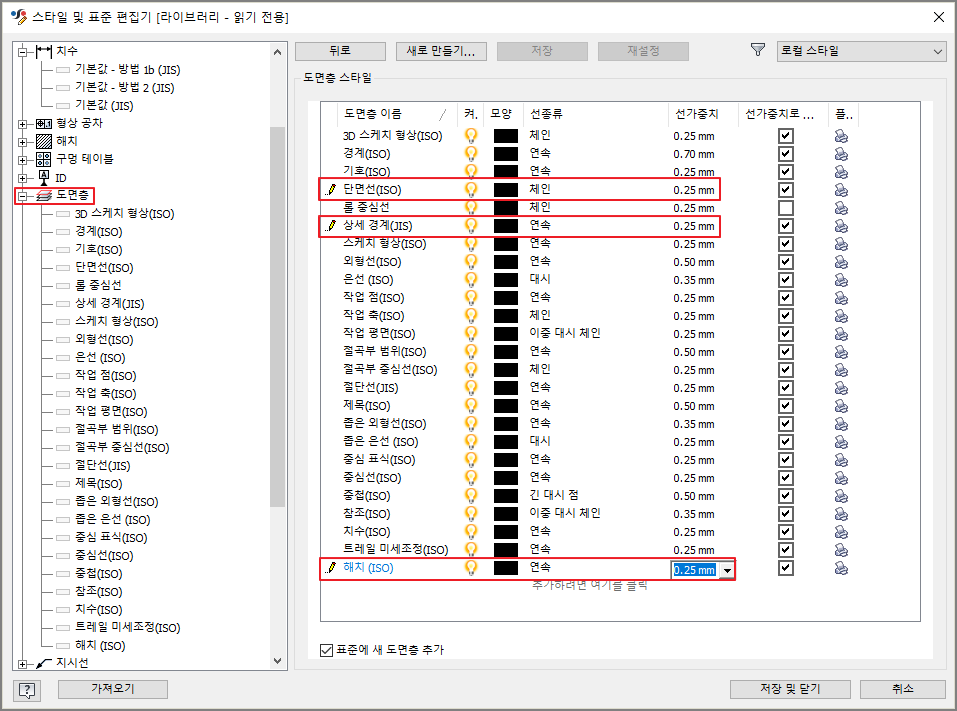

(7) 도면층 설정
인벤터에 기본 탑재된 도면층을 최대한 사용하되 기계제도법에 맞지 않는 도면층, 또는 나사의 골지름과 같이 선겹침이 생기는 부분에 대해서 도면층을 수정한다.
① 도면층에서 단면선(ISO), 상세 경계(ISO), 해치(ISO)를 Ctrl+마우스로 다중 선택하여, 굵기를 0.25로 변경한다.

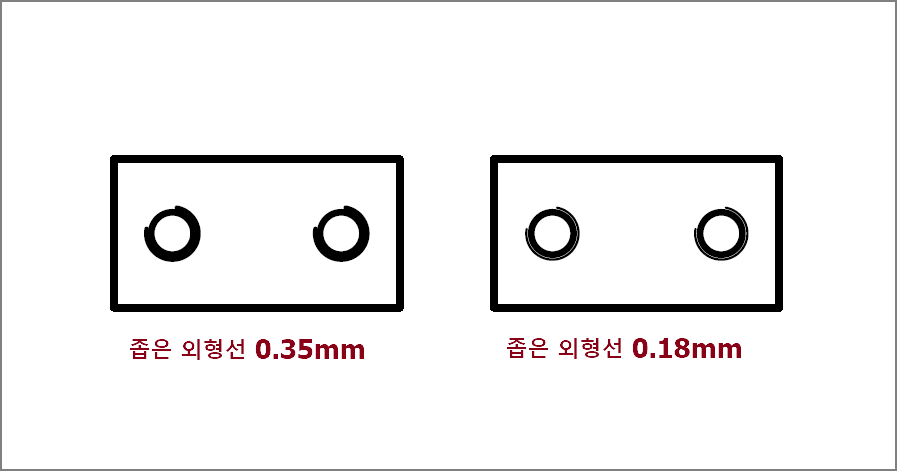

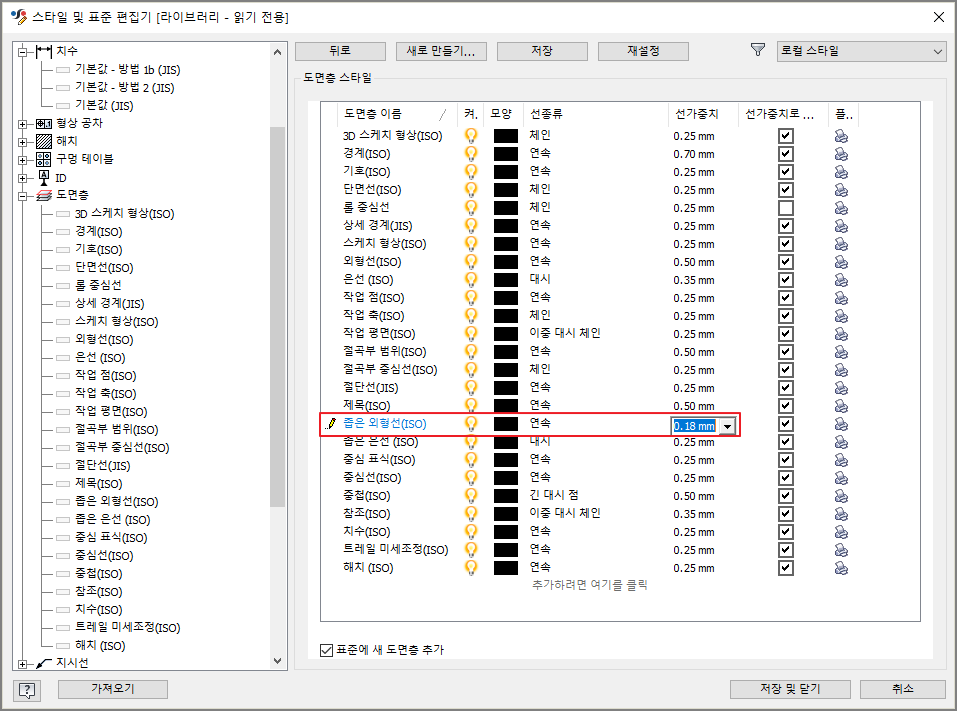

② 좁은 외형선(ISO) 도면층은 나사의 골지름 선이 생성되는 도면층이다. 굵기를 0.18로 변경한다.

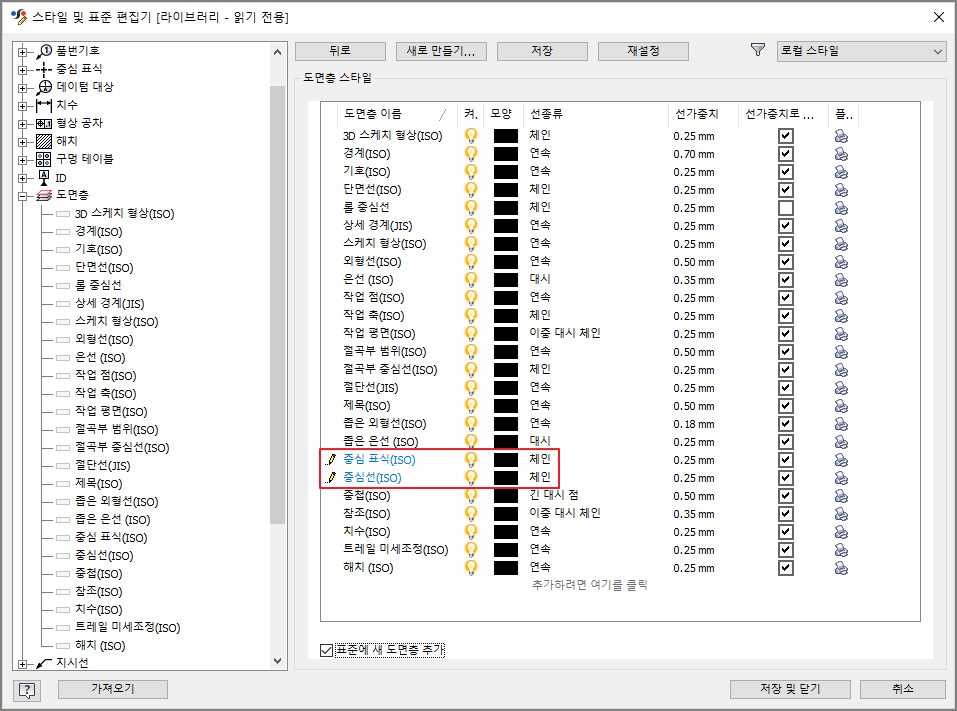

③ 중심선(ISO), 중심 표식(ISO)의 선 종류를 [체인]으로 변경한다.
(8) 지시선 스타일 설정

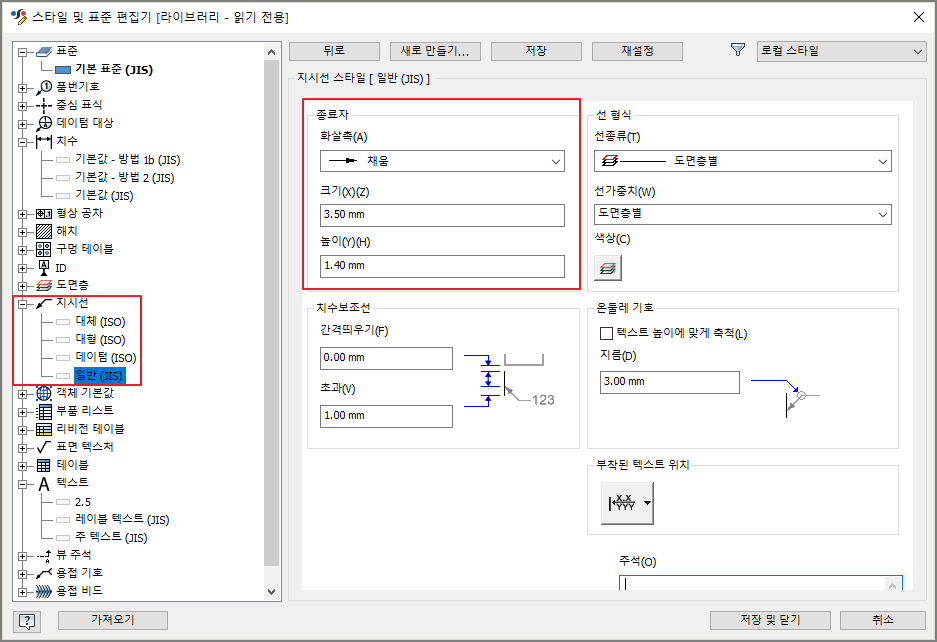

지시선의 [일반 지시선(JIS)]을 선택하고 화살촉 모양과 크기를 수정하여 준다. ( 치수선과 모양, 크기가 같다.)

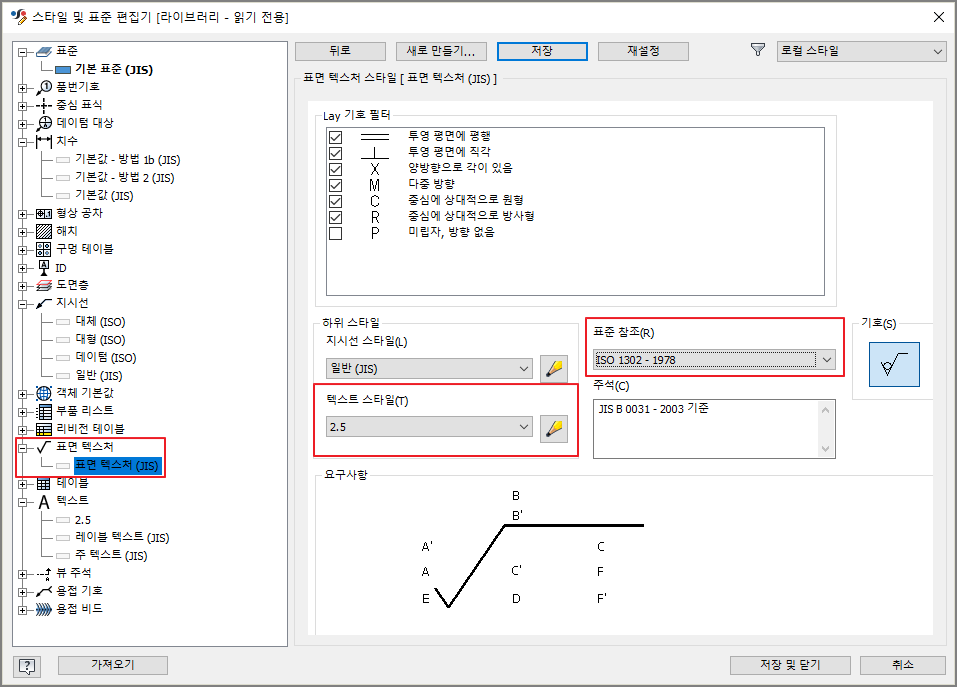

(9) 표면거칠기 기호 설정
아래 그림과 같이 [표면텍스처] - [표면텍스처(JIS)] 선택 후 표면거칠기 기호의 텍스처 스타일과 표준 참조를 그림과 같이 설정한다.

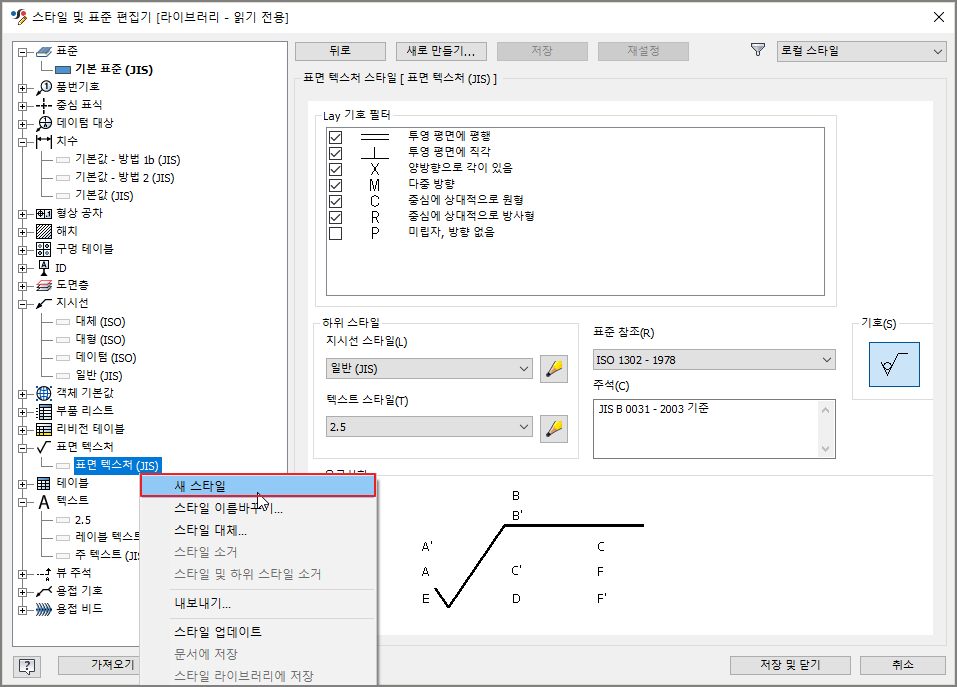

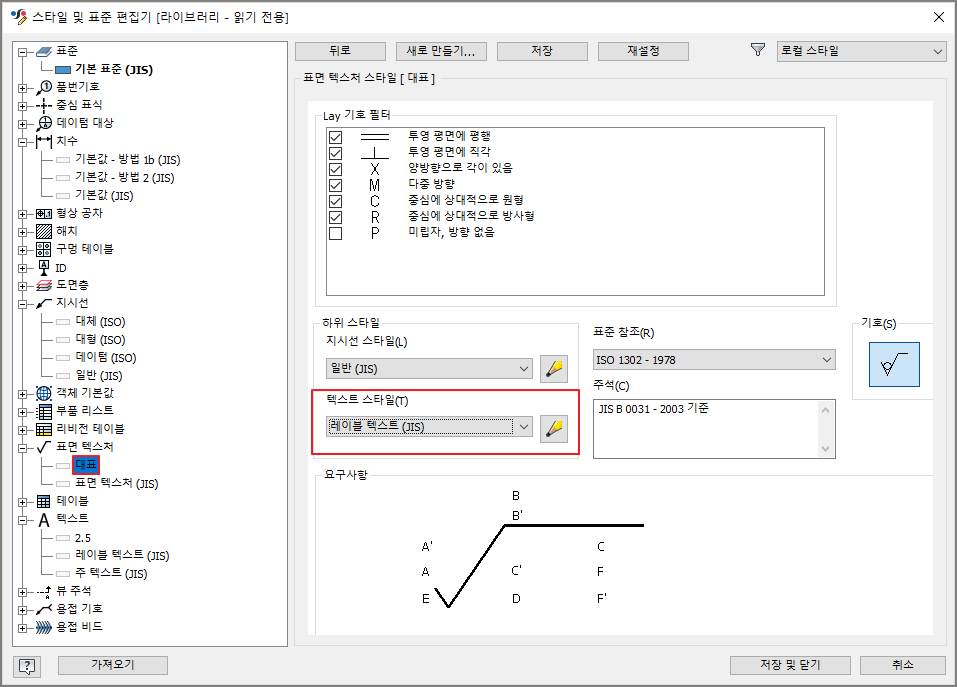

대표 표면거칠기(표면거칠기의 2배의 크기)를 만들기 위해 [표면 텍스처(JIS)]를 우클릭하여 새 스타일을 만든다.

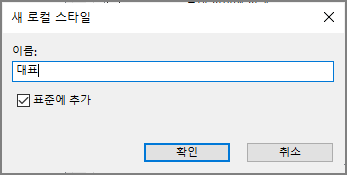

이름에 '대표'라 적고 확인 버튼을 누른다.
텍스트 스타일을 [레이블텍스트]로 선택하고 저장한다.

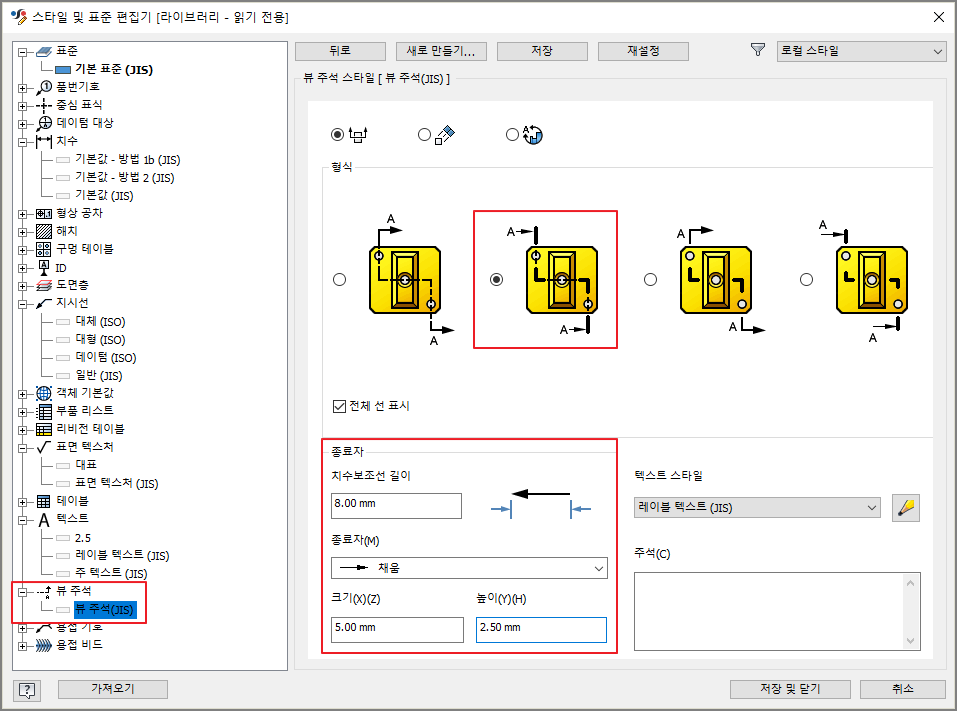

(10) 절단선의 모양과 화살표의 크기 설정
[뷰주석] - [뷰 주석(JIS)]의 종료자를 아래 그림과 같이 설정하여 준다.

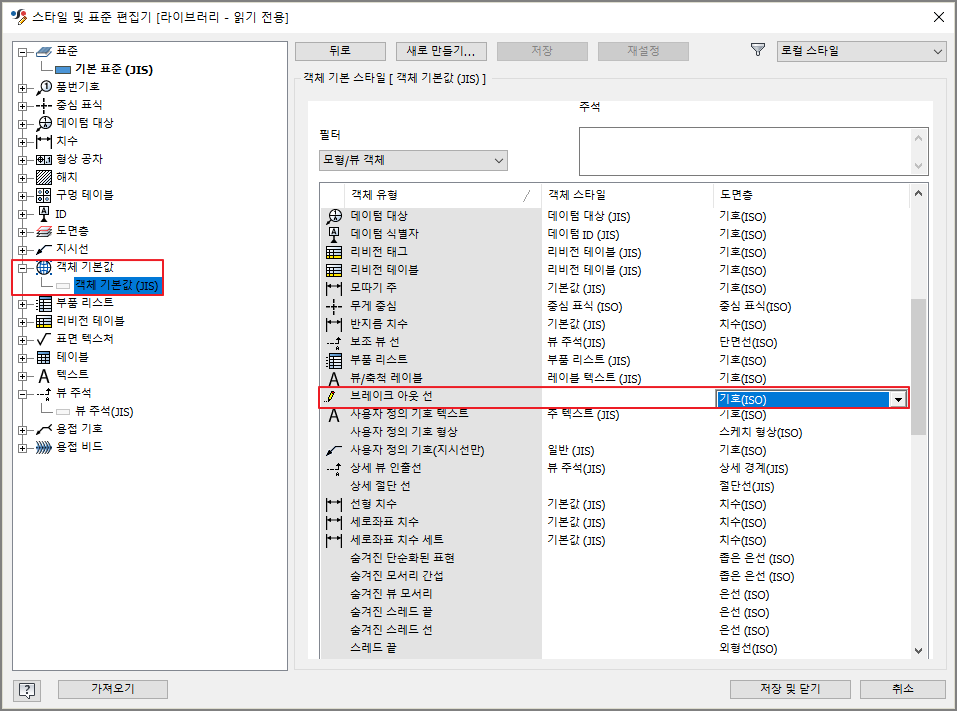

(11) 파단선의 선 두께 변경
파단선은 가는 실선(0.25mm)인데, 인벤터는 기본으로 외형선 ISO(0.5mm) 레이어에 만들게 되어 있다. 따라서 레이어를 변경해주어야 한다. [객체 기본값] - [객체 기본값 (JIS)]에서 [브레이크 아웃선]의 레이어를 기호(ISO)로 변경한다.
여기까지 스타일 설정을 모두 마쳤으므로 저장 및 닫기 한다.
다음은 도면에 반드시 설치해야 할 항목 " 윤곽선, 중심마크, 표제란과 부품란, 수검란 작성"에 대해 알아보도록 하겠습니다.
인벤터 2D 템플릿 만들기 - 2. 윤곽선, 중심마크, 표제란, 부품란 만들기

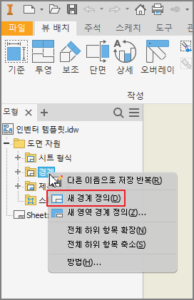

(1) 새 경계 정의 [모형검색기]에서 [경계]를 마우스 우클릭으로 선택하여 [새 경계 정의]를 클릭한다. (2) 도면의 한계선 작도 작성 패널에 [직사각형] 명령을 클릭 후, 도면 왼쪽 하단점과 오른쪽
