인벤터 2D 템플릿 만들기 - 2. 윤곽선, 중심마크, 표제란, 부품란 만들기

2. 윤곽선, 중심마크, 표제란, 부품란 만들기

(1) 새 경계 정의

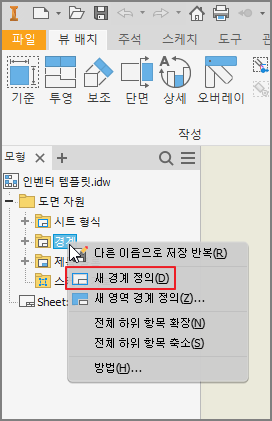

[모형검색기]에서 [경계]를 마우스 우클릭으로 선택하여 [새 경계 정의]를 클릭한다.

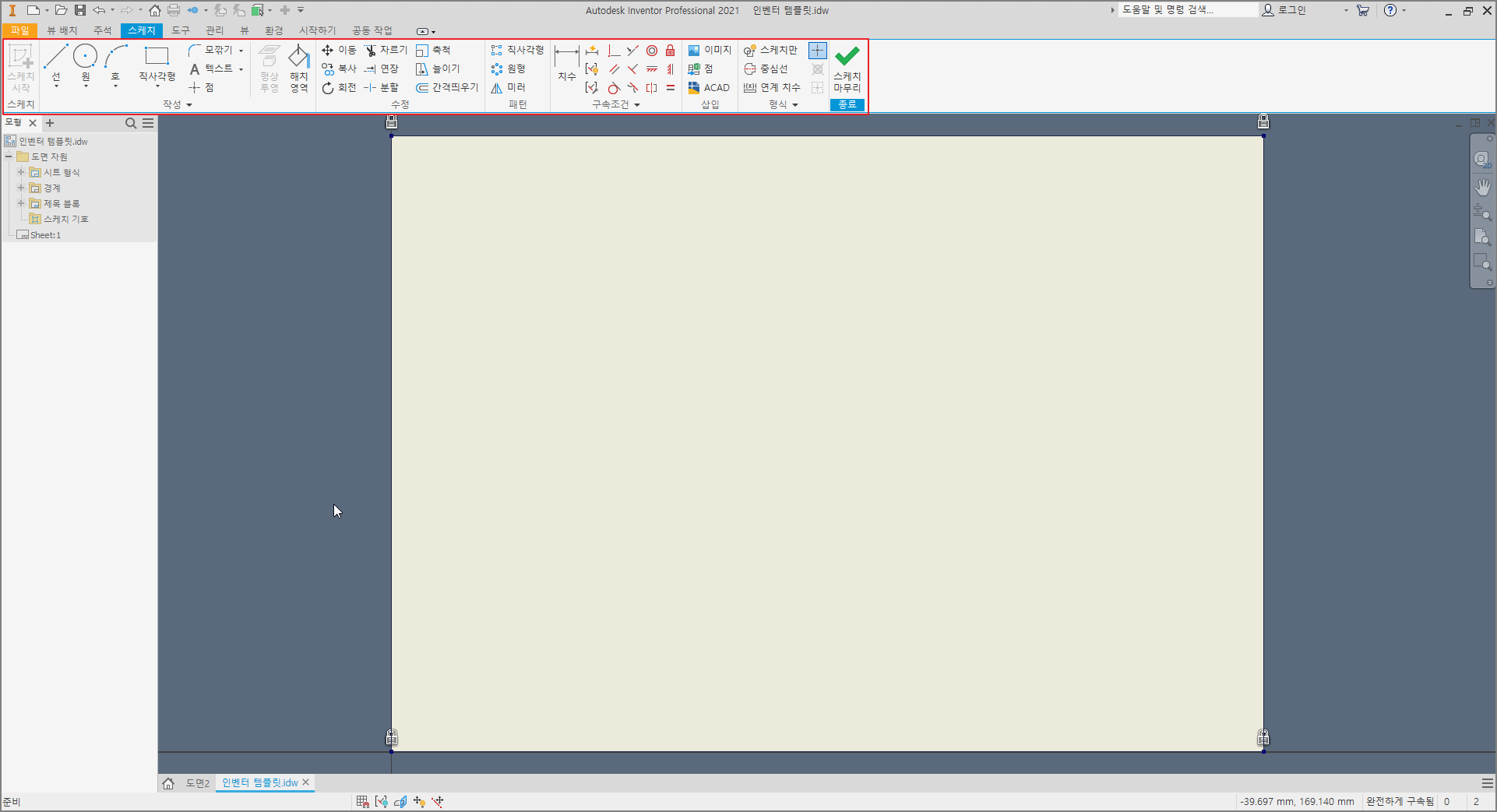

경계 정의 스케치 환경



(2) 도면의 한계선 작도

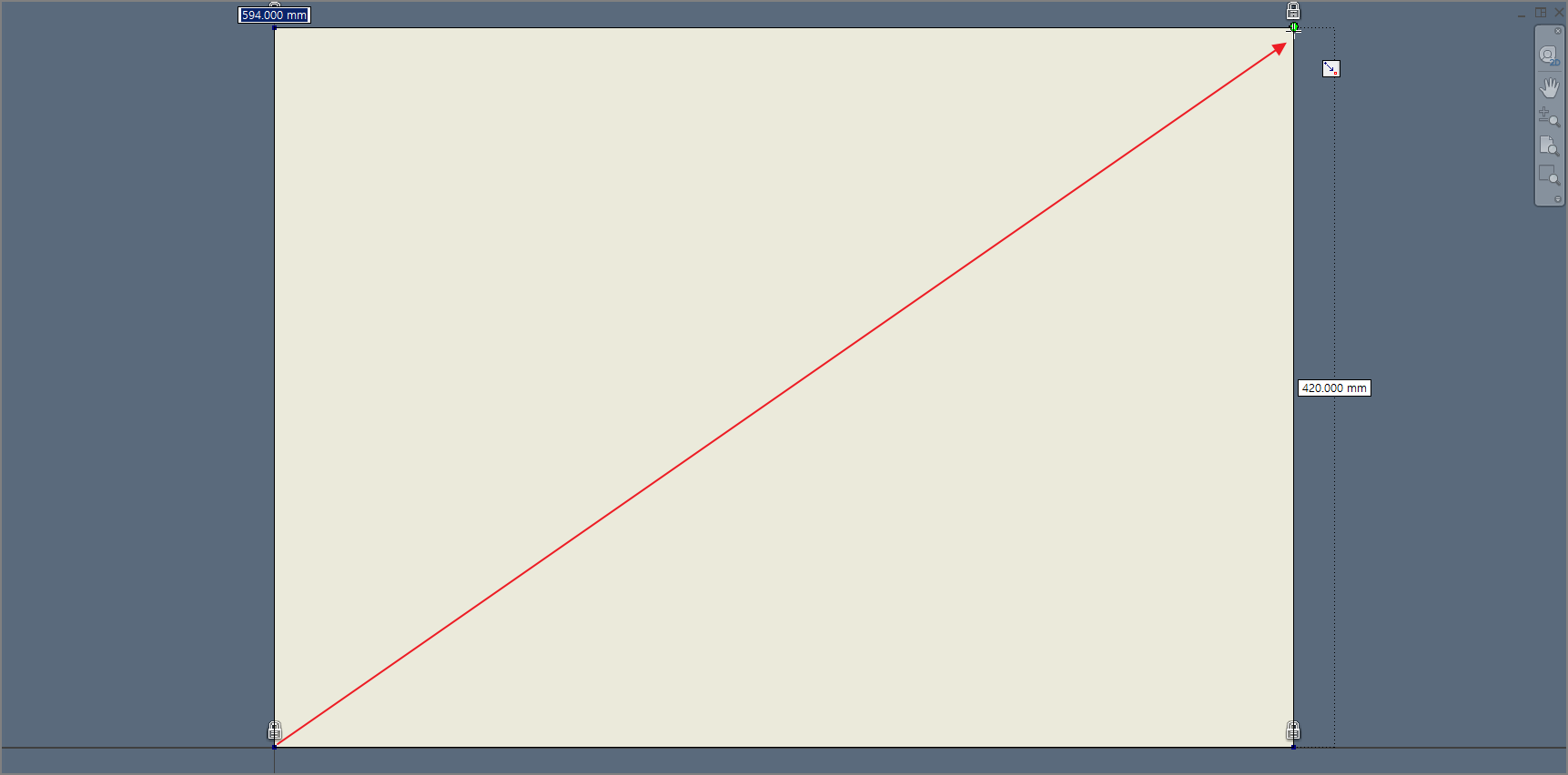

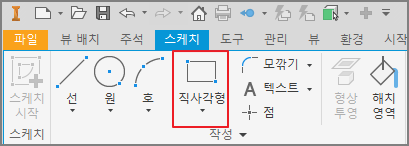

작성 패널에 [직사각형] 명령을 클릭 후, 도면 왼쪽 하단점과 오른쪽 상단점에 스냅 하여 도면에 맞게 직사각형을 그려준다.

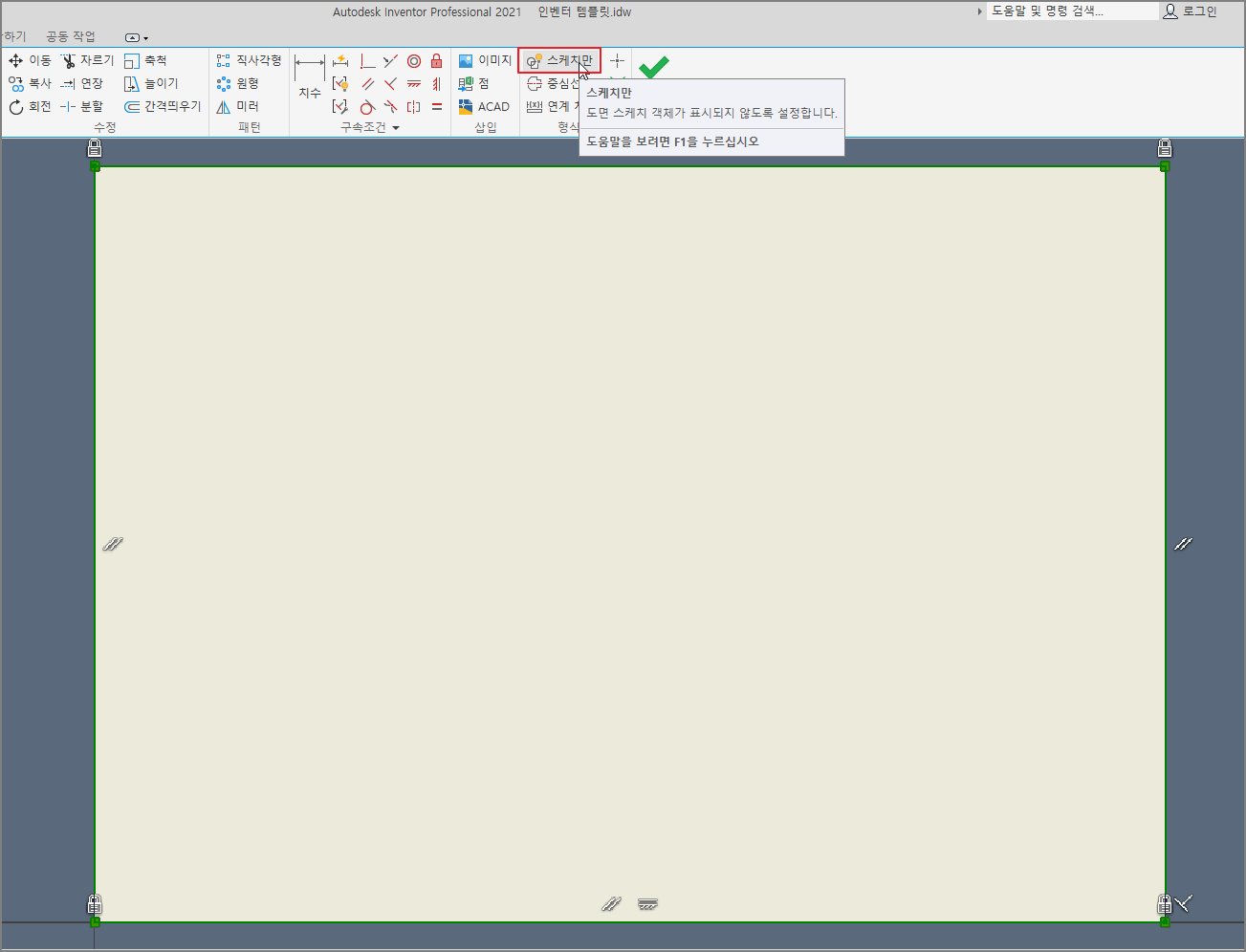

한계선을 모두 선택한 후 형식 패널에 있는 [스케치만]을 클릭한다.

(한계선은 경계 편집 화면에서는 보이지만 도면에서는 보이지 않게 된다.)





(3) 윤곽선 작도

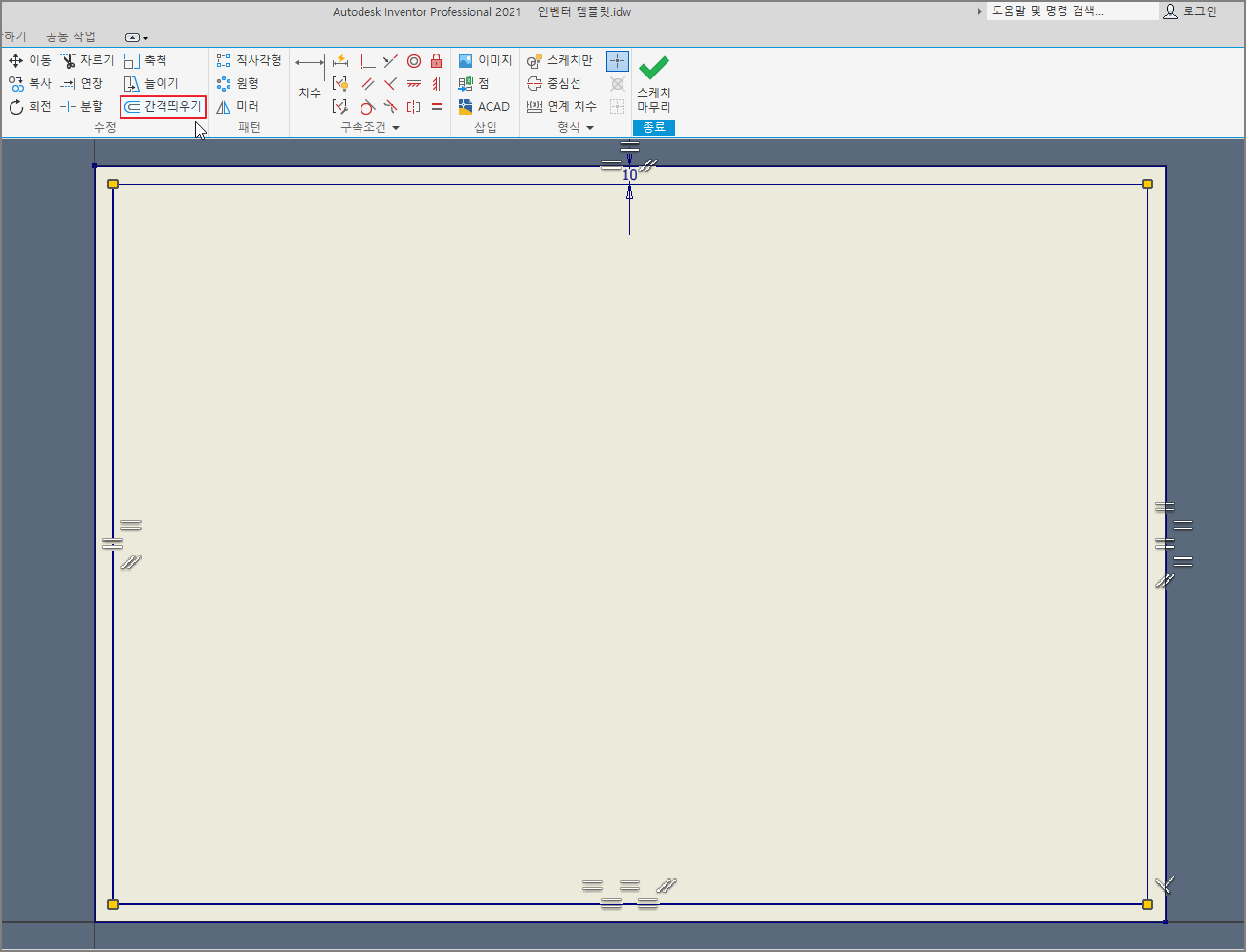

 [간격 띄우기] 명령으로 한계선을 선택하고 안쪽으로 10mm 띄워 윤곽선을 만든다.

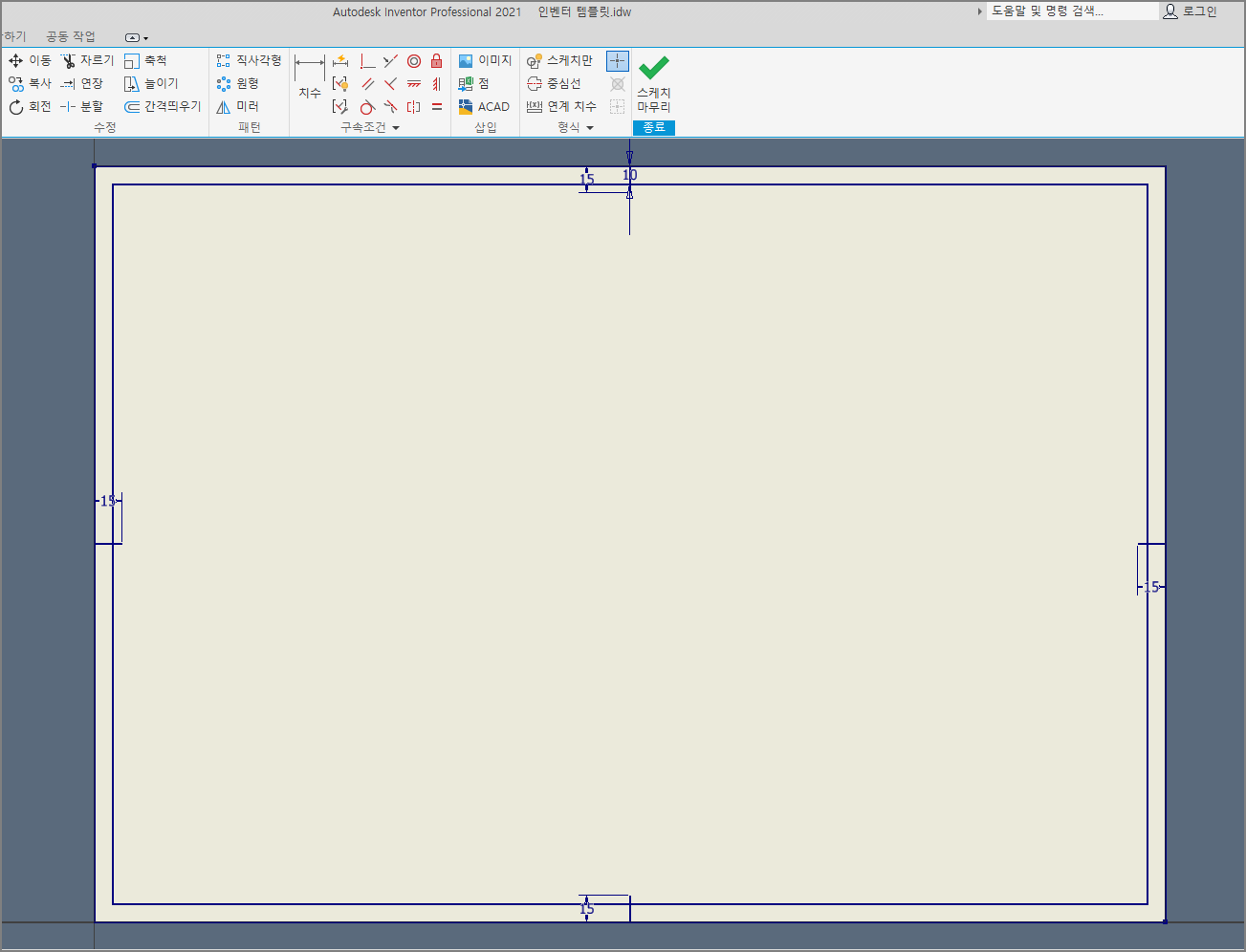

(4) 중심마크 작도

작성 패널의 [선] 명령어를 클릭하고 한계선의 가로, 세로 중간에서 안쪽으로 15mm 선을 긋는다.

(일반기계기사는 10mm)





(5) 수검란 만들기



① 표 작성

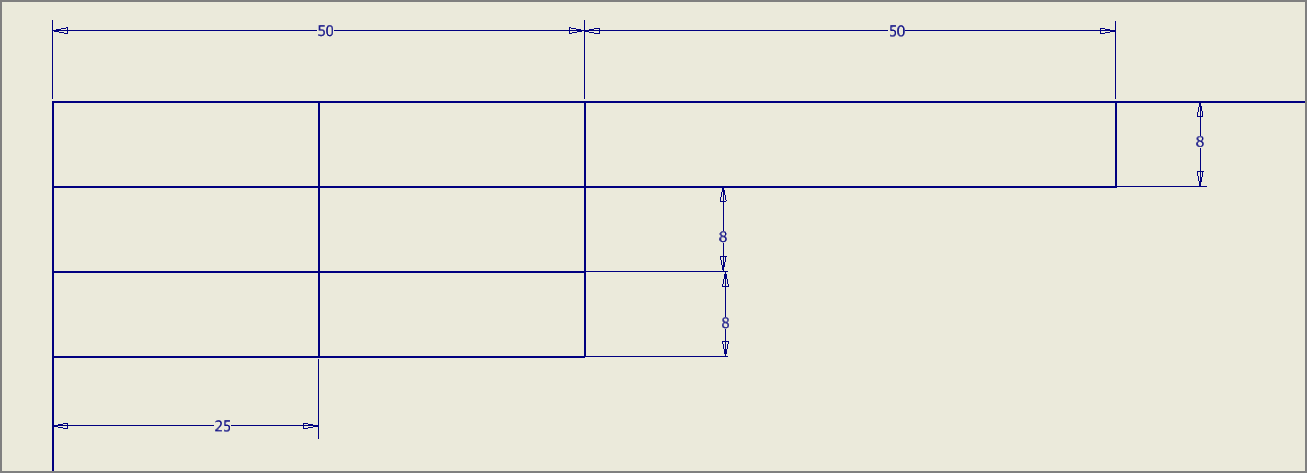

작성 패널의 [직사각형] 명령을 이용하여 4개의 직사각형을 그려주고 종목에 맞게 치수기입한다.

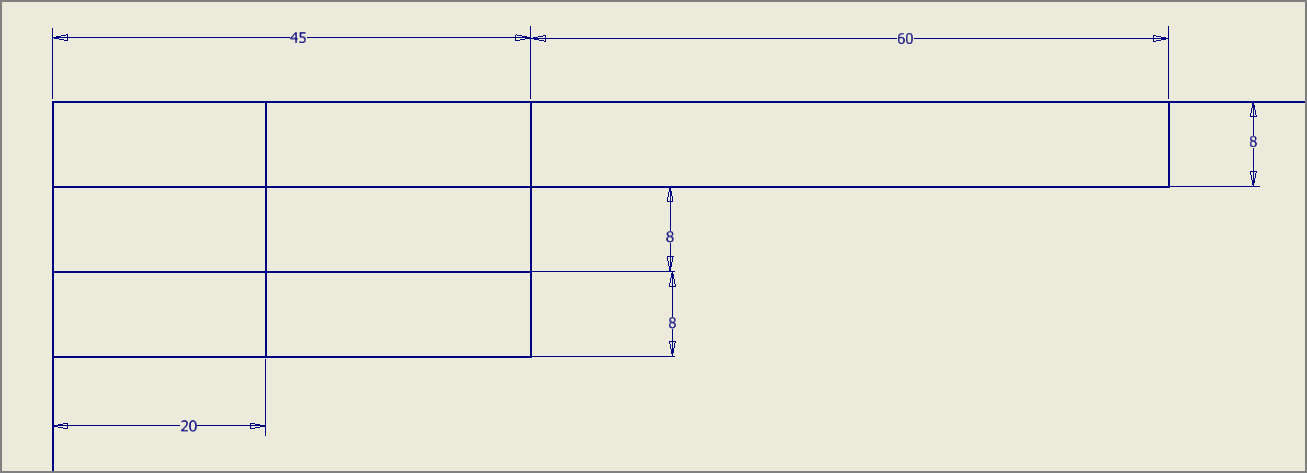

■ 전산응용기계제도기능사

(전산응용기계제도기능사는 왼쪽 40, 오른쪽 60으로 요강에 나오지만, 그렇게 하면 칸이 좁아 글자가 모두 들어갈 수 없어서 왼쪽을 45로 한다.)



■ 기계설계산업기사

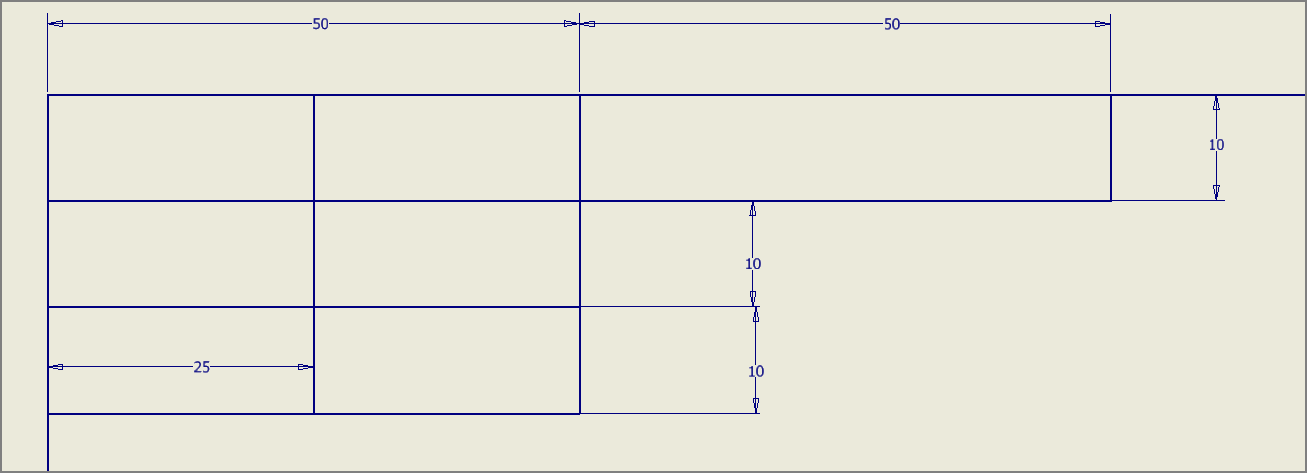

■  일반기계기사

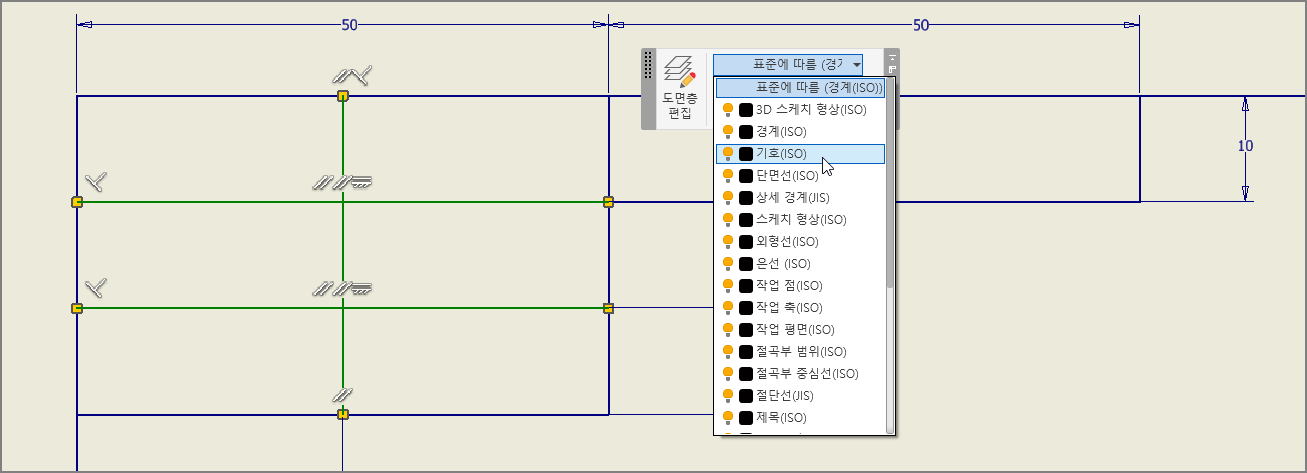

왼쪽 안쪽에 있는 3개의 직선(그림의 초록색 선)을 선택하고 선의 굵기를 변경하기 위해  [주서] 메뉴의 도면층에서 기호(ISO)로 변경하여 준다.

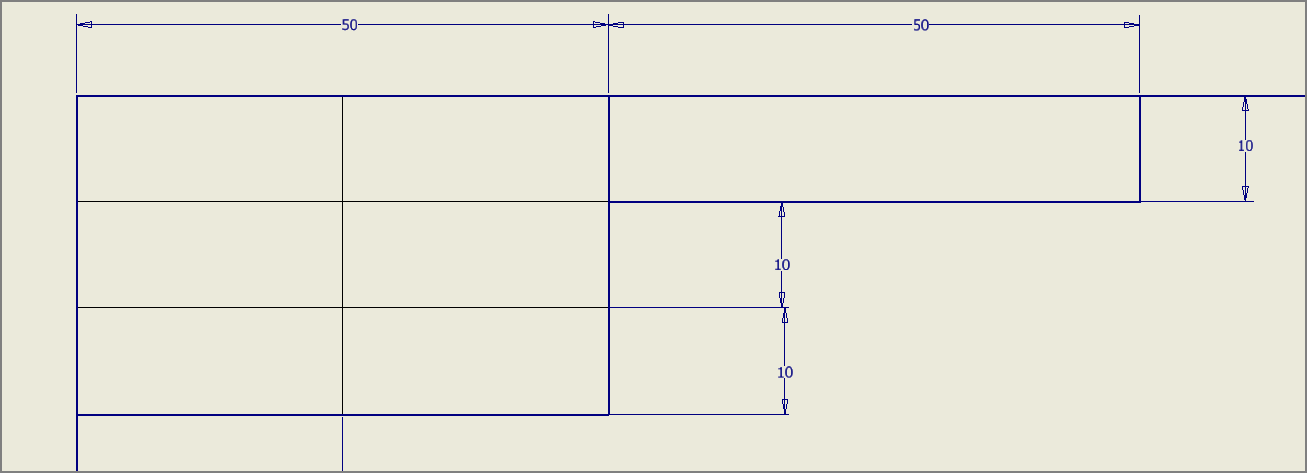

가는 실선으로 변경



② 수검란 문자 쓰기

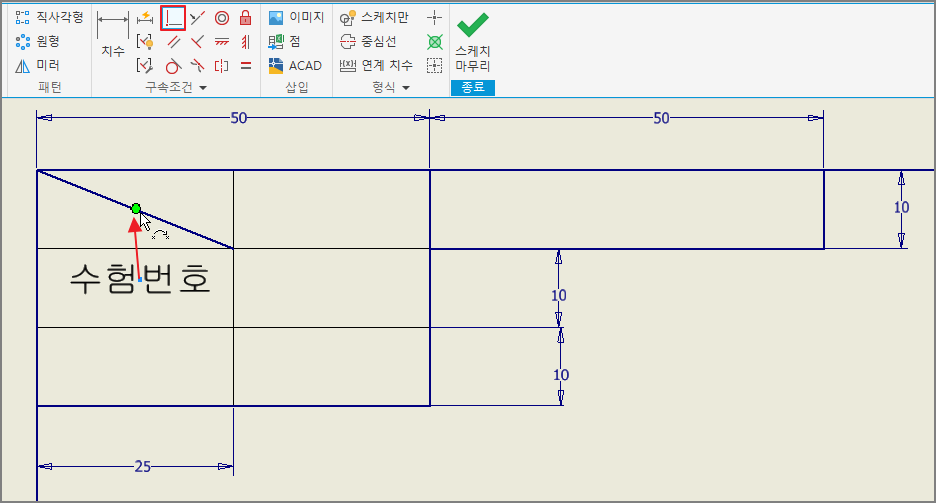

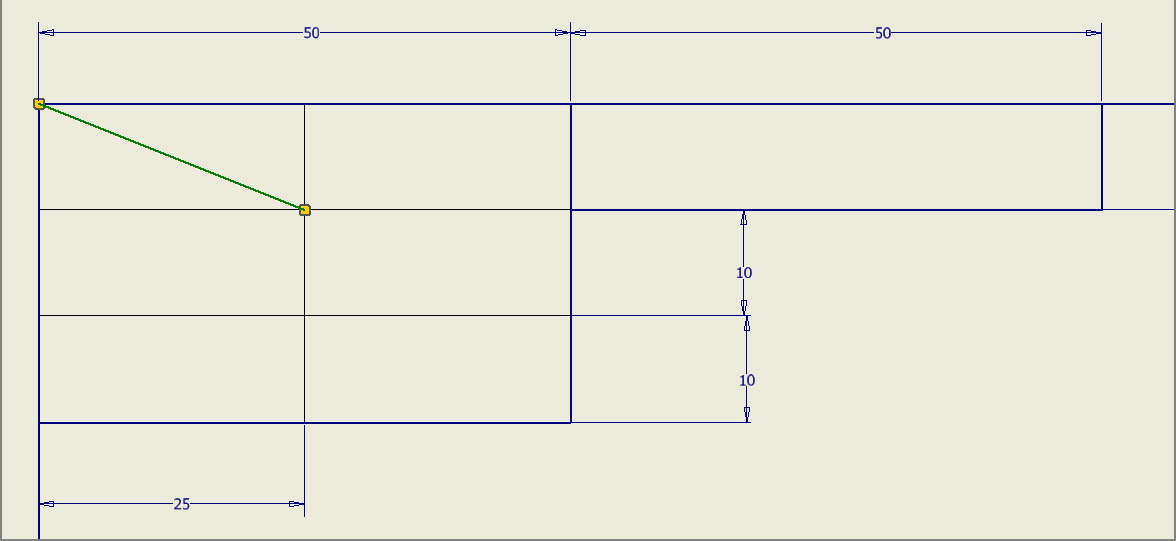

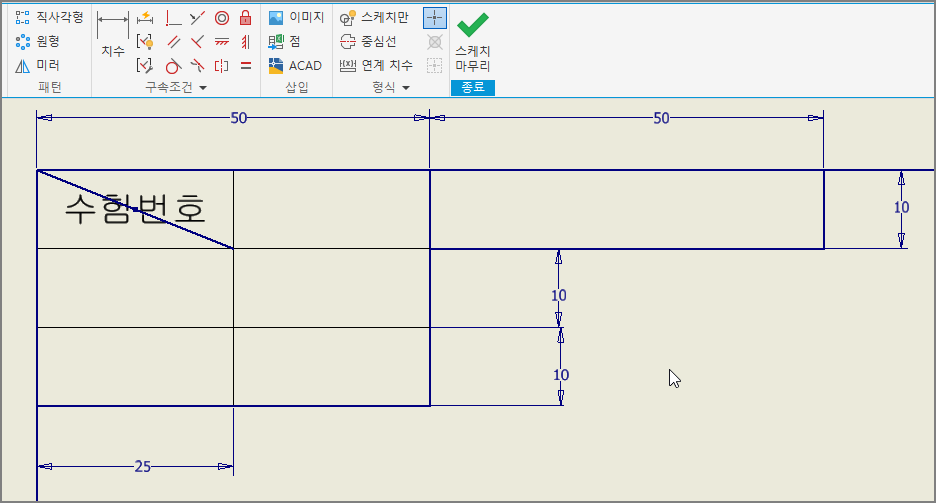

아래 그림과 같이 왼쪽 위 첫 번째 칸에 사선을 긋는다.

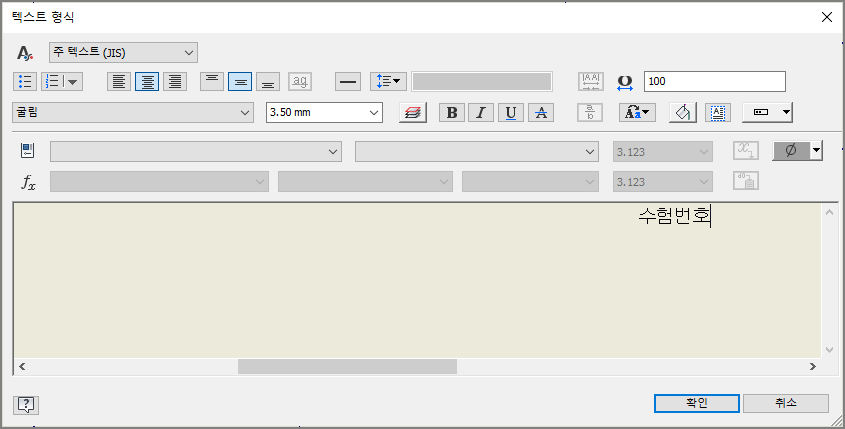

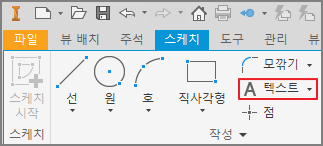

[텍스트] 명령을 클릭하고 임의의 화면 위치에 클릭한 후, 수험번호라고 내용을 입력한다.





[일치 구속조건]으로 수험번호 문자의 가운데 점을 사선의 중간점과 일치시킨다.

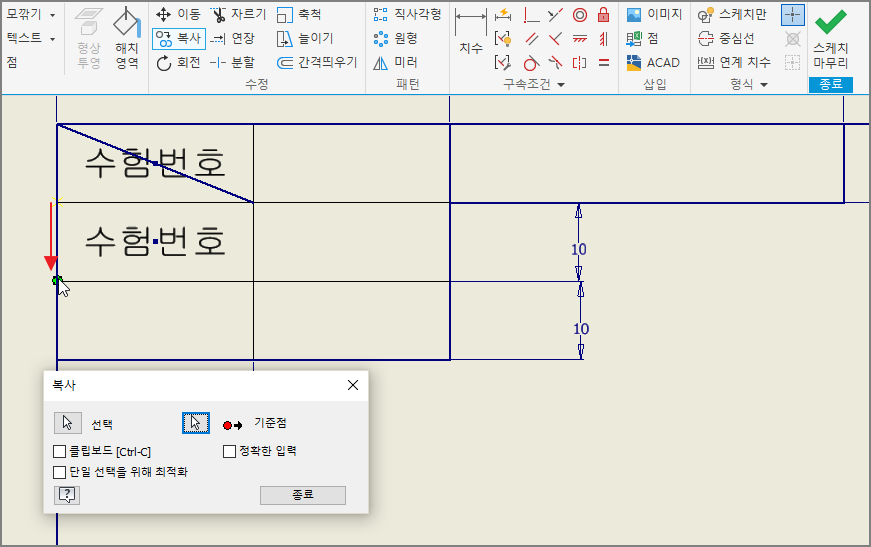

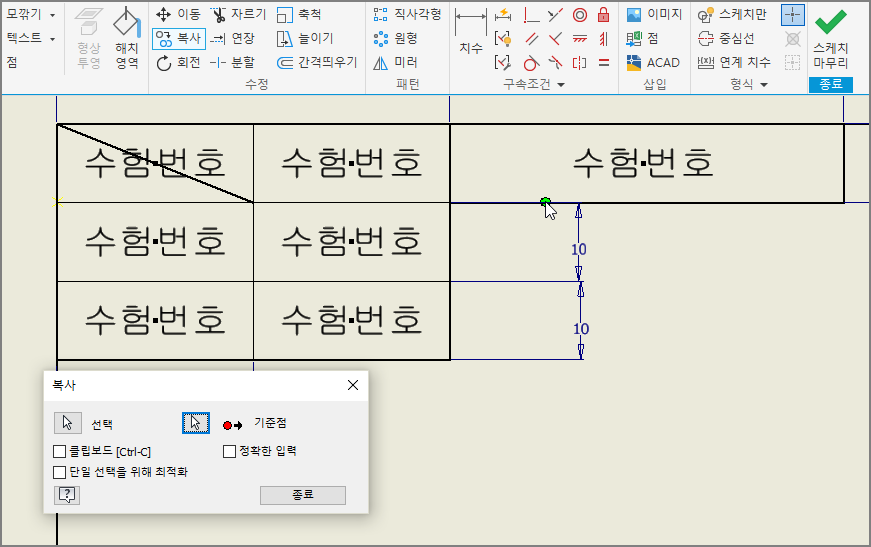

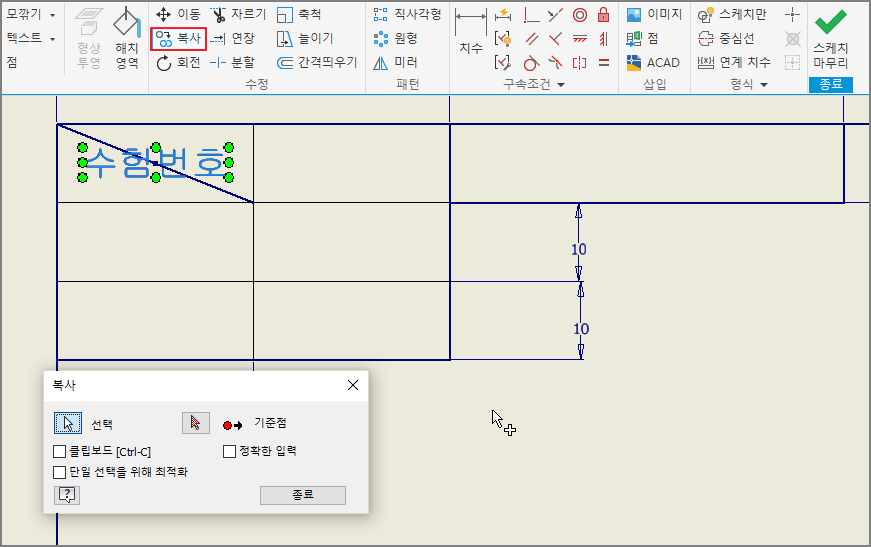

[복사] 명령으로 수험번호 문자를 각 칸으로 복사한다.

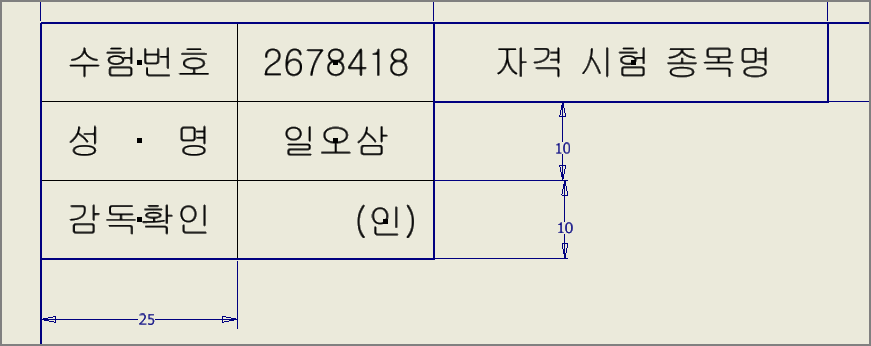

각 글자의 내용을 수정하고 첫 번째 칸의 사선은 삭제한다.





(6) 표제란과 부품란



① 표제란, 부품란 표 만들기

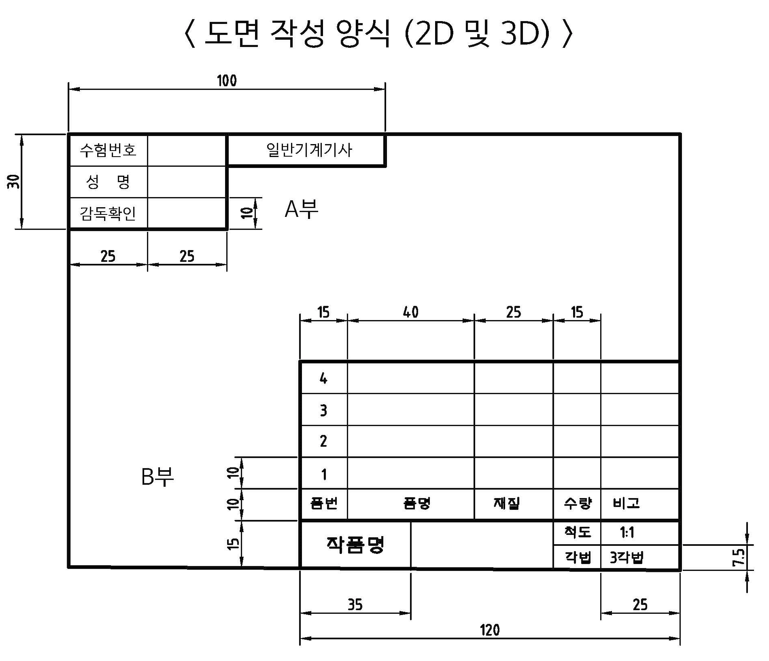

시험 요강에 주어지는 양식의 크기에서 부품란과 표제란의 크기는 전산응용기계제도기능사와 기계설계산업기사는 같고, 일반기계기사도 만드는 방법은 동일하나 치수에서 조금 차이가 있으니 기사 수험생분들은 아래 양식의 치수를 확인하고 따라 그리시기 바랍니다.

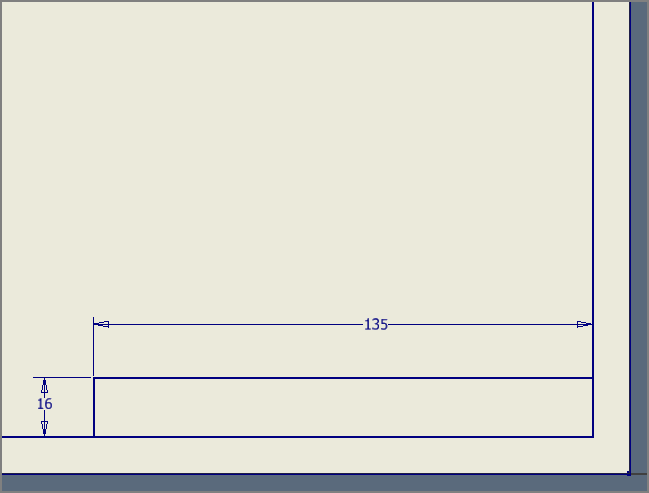

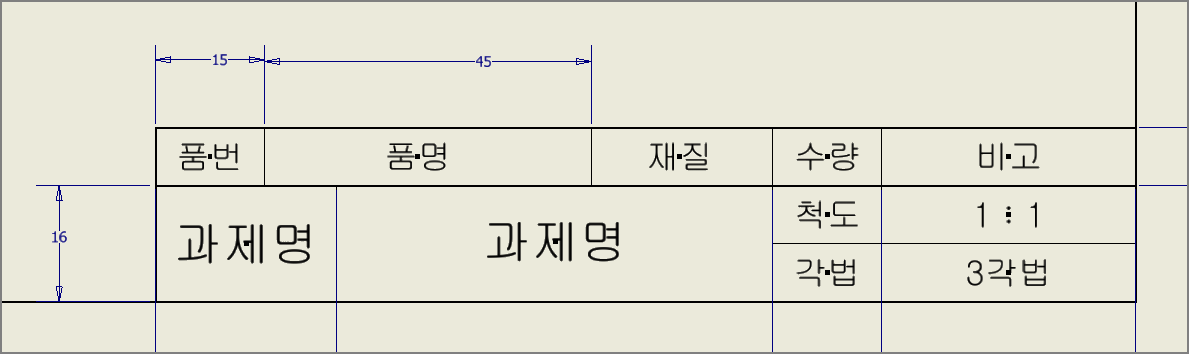

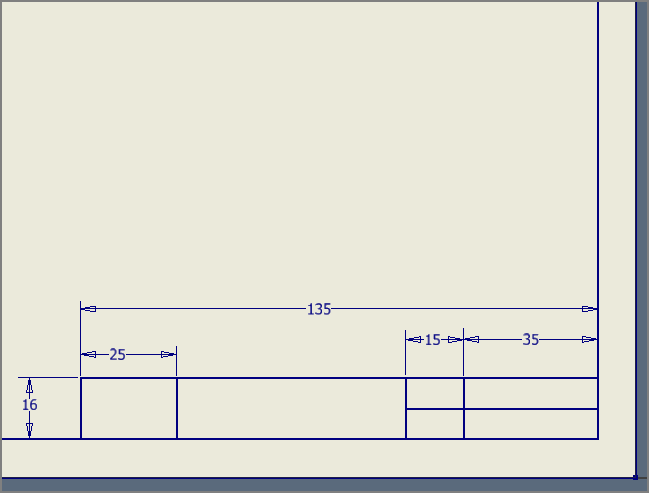

[직사각형]을 이용하여 도면 오른쪽 아래 구석에 사각형을 그리고, 치수기입을 한다. 가로 130 x 16

* 아래 그림에 135로 잘못 치수기입하였는데, 130으로 작도해주세요 :)

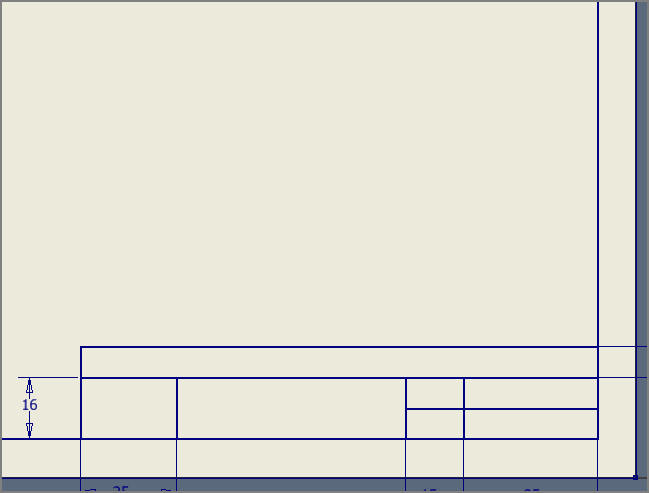

[선]을 이용하여 그림과 같이 그리고 치수기입한다.





[직사각형]을 이용하여 부품란의 한 칸을 그려준다.

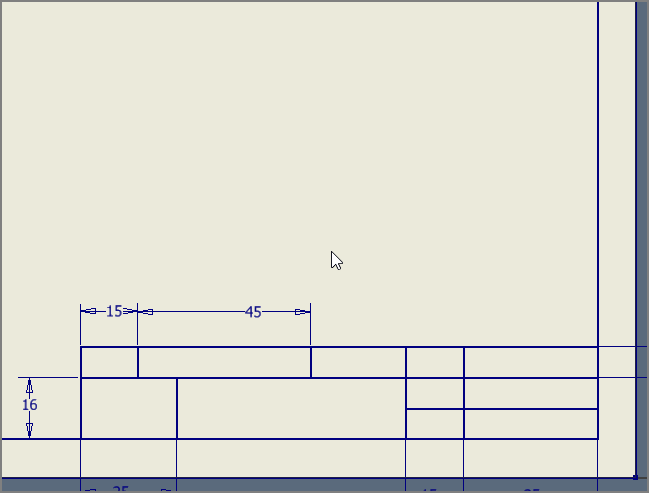

[선]을 이용하여 세로로 부품란의 칸을 나누고, 치수기입한다.

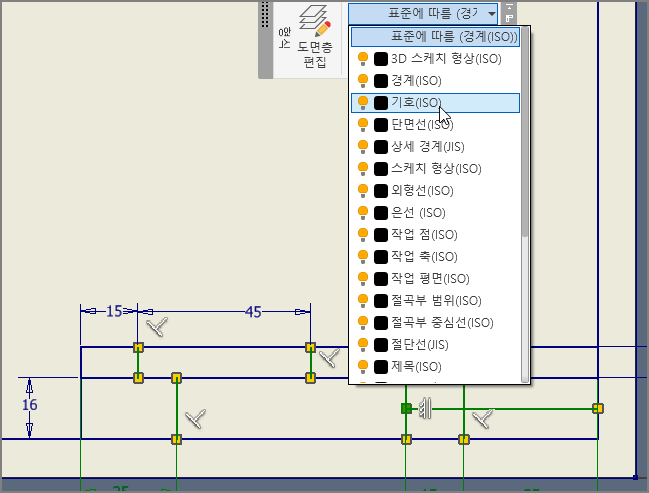

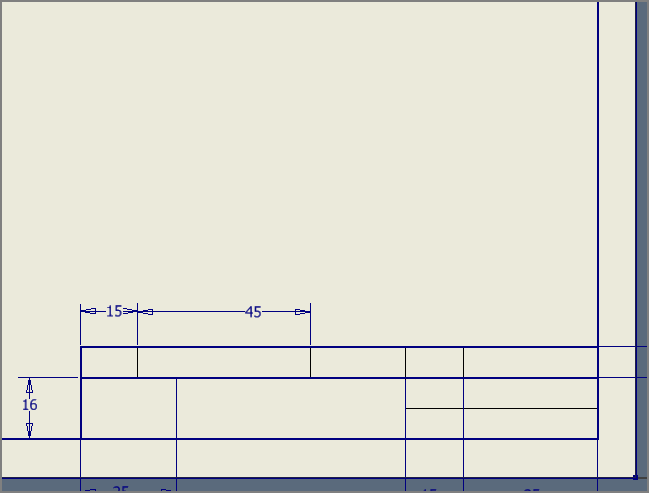

부품란과 표제란의 경계 부분을 제외한 나머지 안쪽 선들은 모두 기호(ISO) 도면층으로 이동시켜 가는 선으로 만든다.



달라진 선의 굵기



② 표제란, 부품란 글자 입력

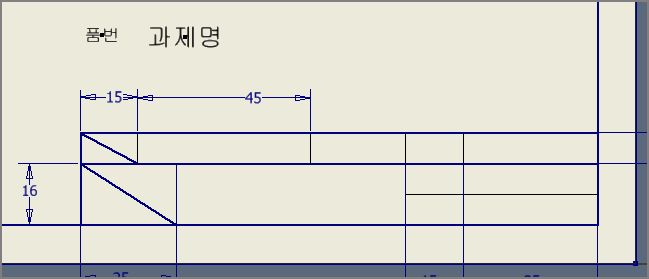

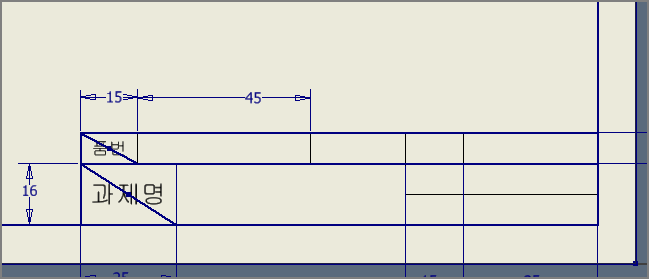

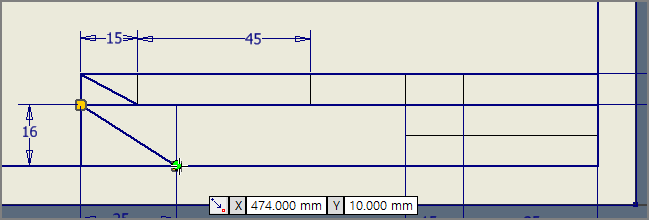

아래 그림과 같이 [선]으로 사선을 긋는다.

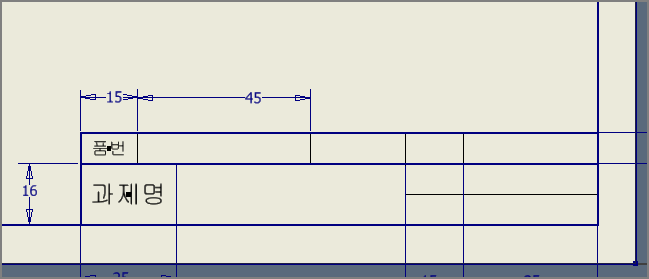

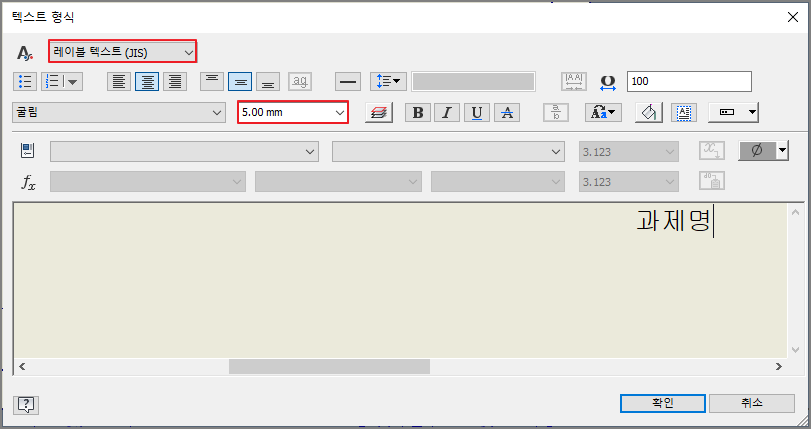

과제명은 레이블텍스트(5mm), 품번은 주텍스트(3.5mm)로 설정하여, 각각 임의의 위치에 문자를 위치시킨 다음, 사선의 가운데 배치한다. (수검란과 마찬가지로 글자는 [일치구속조건]으로 위치시킨다. 가운데 점을 드래그해서 위치시켜도 된다.)

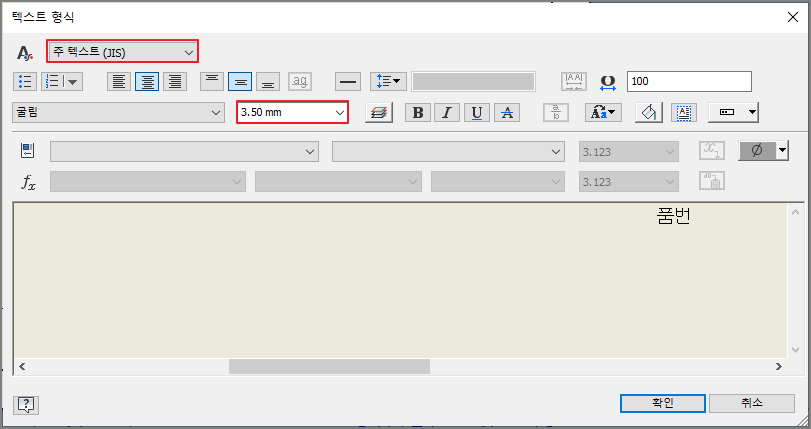

품번은 주텍스트

과제명은 레이블 텍스트

품번과 과제명

일치 구속 조건으로 배치



배치를 위해 그렸던 사선은 삭제한다.



삭제된 사선

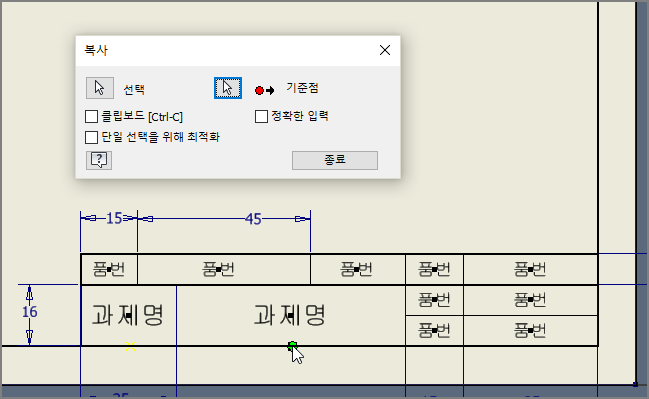

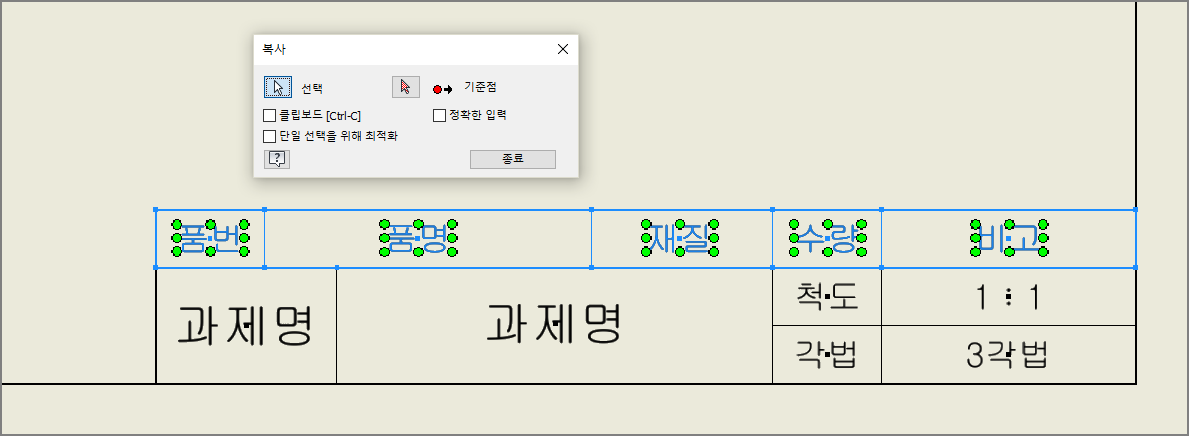

[복사] 명령으로 복사하고 내용을 수정한다.



글자 복사



내용 수정

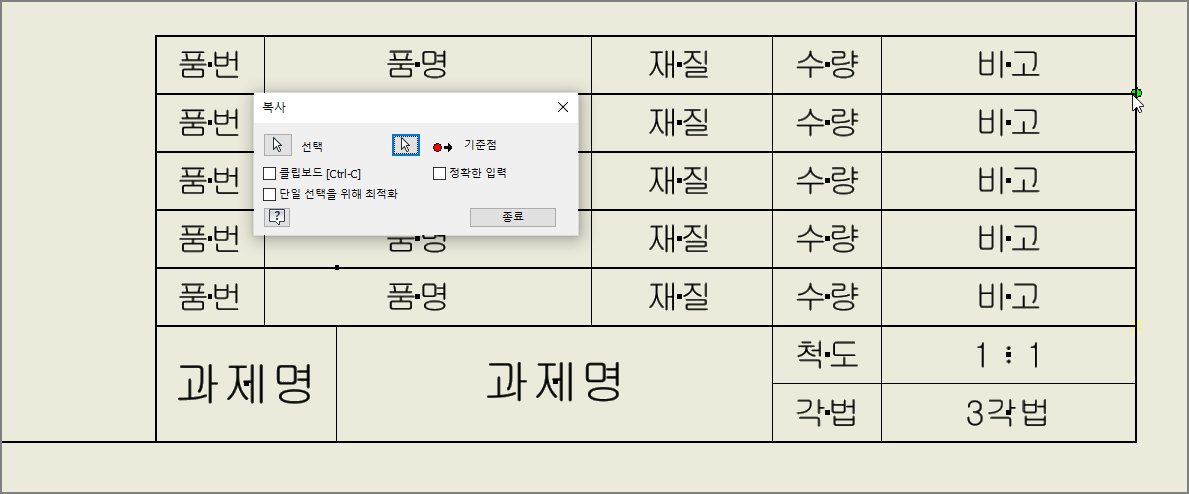

치수는 모두 삭제하고, 작도할 부품 수에 맞추어 부품란만 선택하여 복사한다.

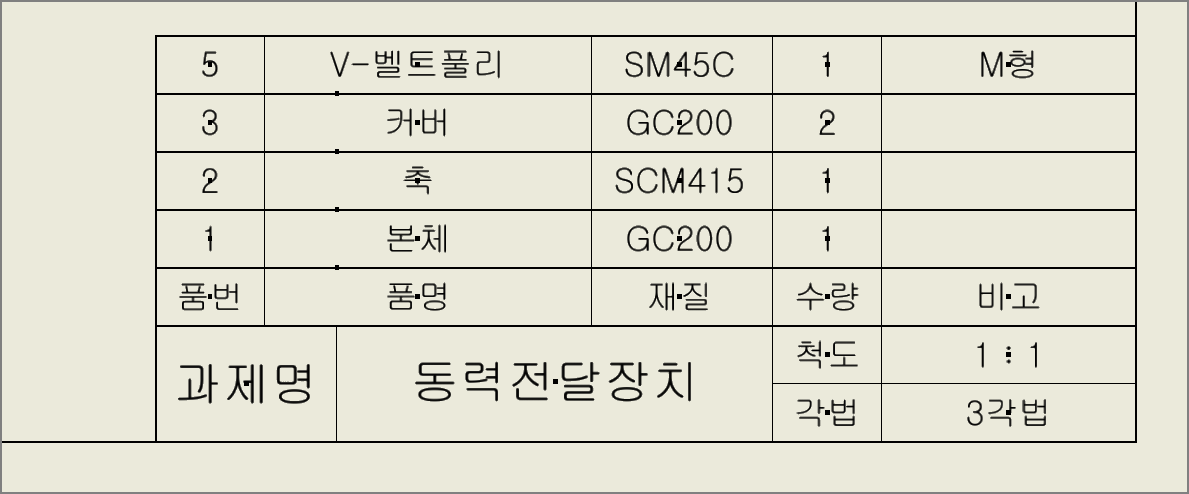

여기서는 예로 그려야 할 부품이 4개라 하겠다.



예 : 동력전달징치

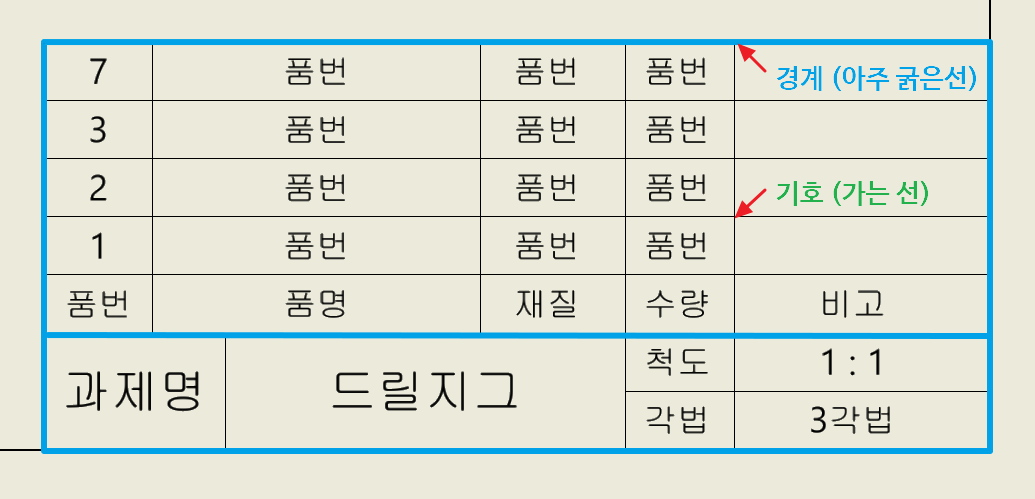

선의 굵기는 표제란과 부품란의 표의 테두리는 아주 굵은 선 (경계 레이어), 내부의 선은 가는 실선 (기호 레이어)로 변경한다.

선의 굵기 확인



과제명과 품번, 품명, 재질, 수량은 작도해야 할 부품에 대해 맞춰야 하며, 비고란에는 V-벨트 풀리가 있을 때는 V벨트의 형별을 적어 놓지만 V-벨트 풀리 외에는 비고란은 비워 놓는다.

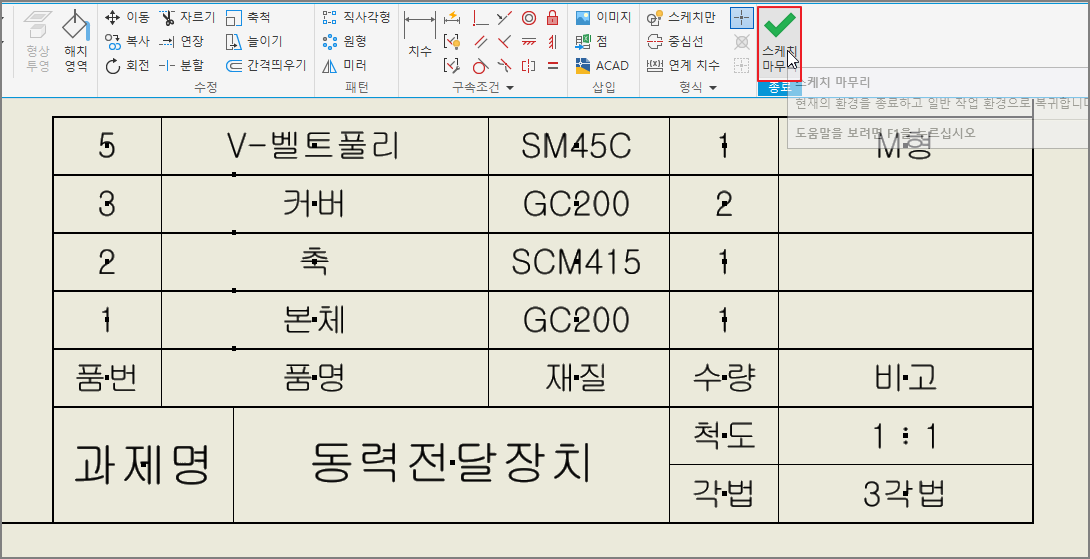

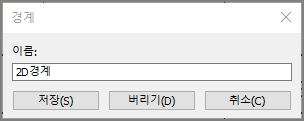

[스케치 마무리] 버튼을 누르고 경계 이름은 ' 2D경계 '라고 준다.





[모형 검색기] - [도면자원] - [경계]에 보면 방금 만든 '2D경계'가 보인다.

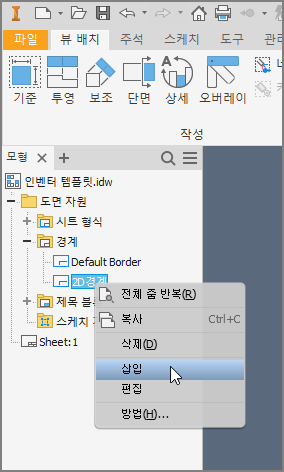

만들어진 경계 이름을 우클릭으로 선택하여 삽입을 실행한다.

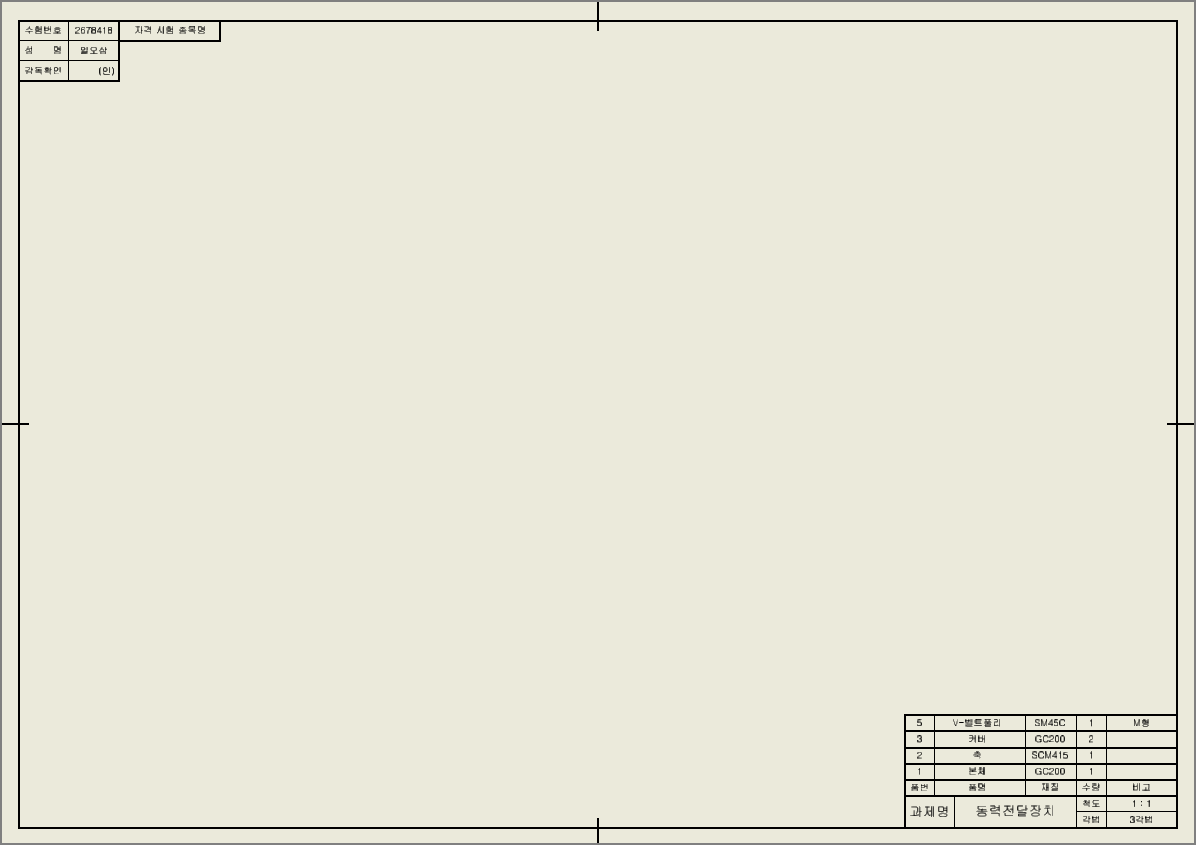

삽입된 2D경계의 모습



다음에서는 대칭도시기호와 품번기호, 괄호를 심벌 화하여 사용하는 것을 알아보도록 하겠습니다.
