3. 대칭 도시 기호, 품번 기호의 정의 방법, 품번 기호와 대표(부분)표면거칠기의 배치 방법
1. 대칭도시기호 만들기

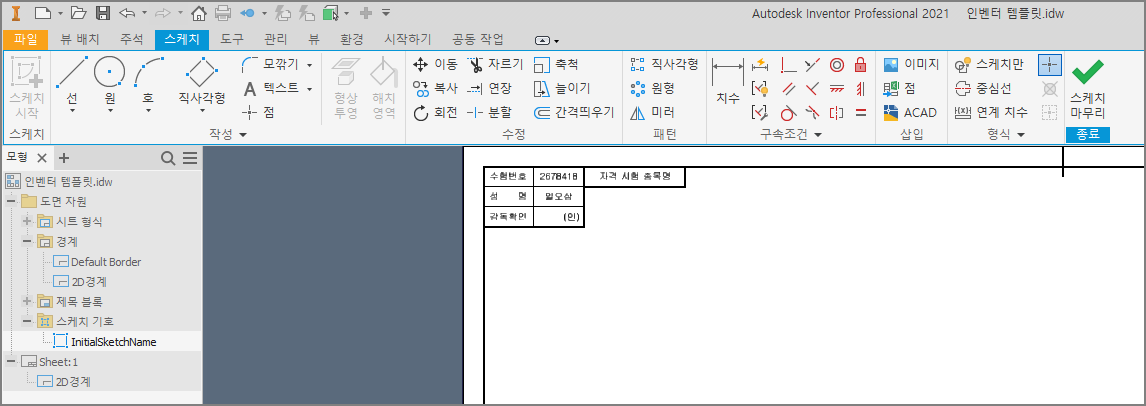

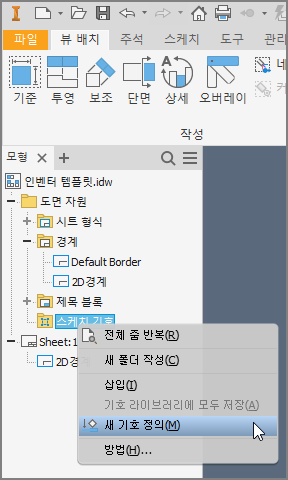

① 모형 검색기에서 스케치 기호를 우클릭 선택하고 [새 기호 정의]를 클릭한다.
스케치 환경으로 들어가게 된다.

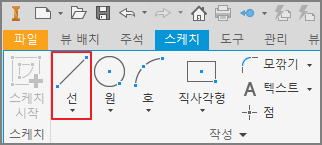

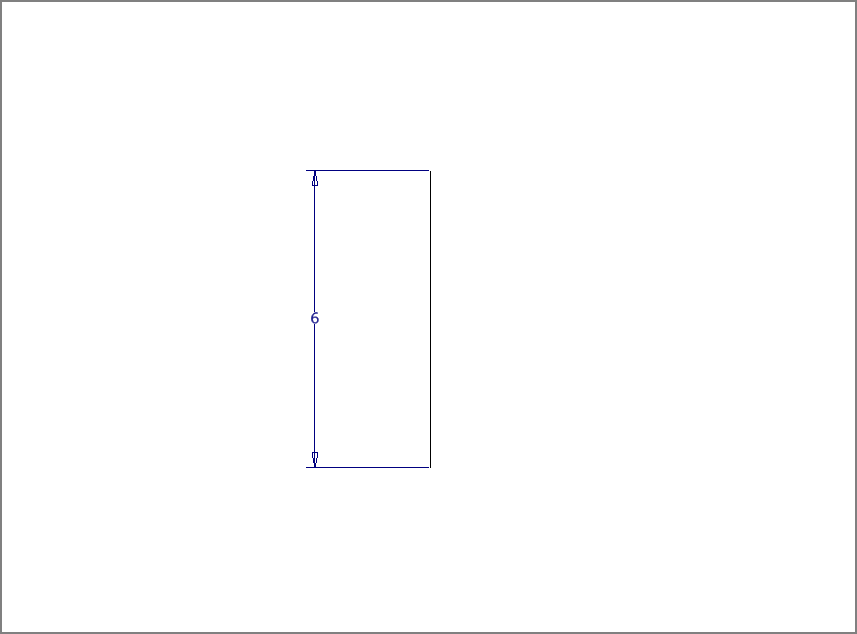

② 세로로 6mm의 직선 하나를 그린다.

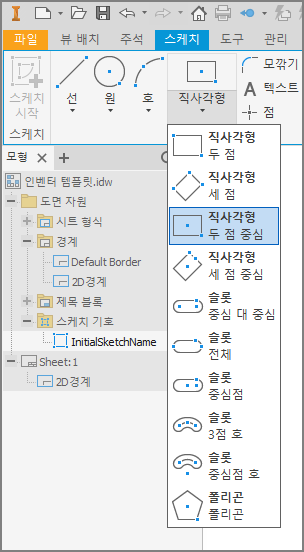

③직사각형 툴의 [두 점 중심]을 선택하여 6mm 직선의 가운데를 중심으로 아래 그림과 같이 그려주고 가로 3mm, 세로 1mm 치수 기입한다.

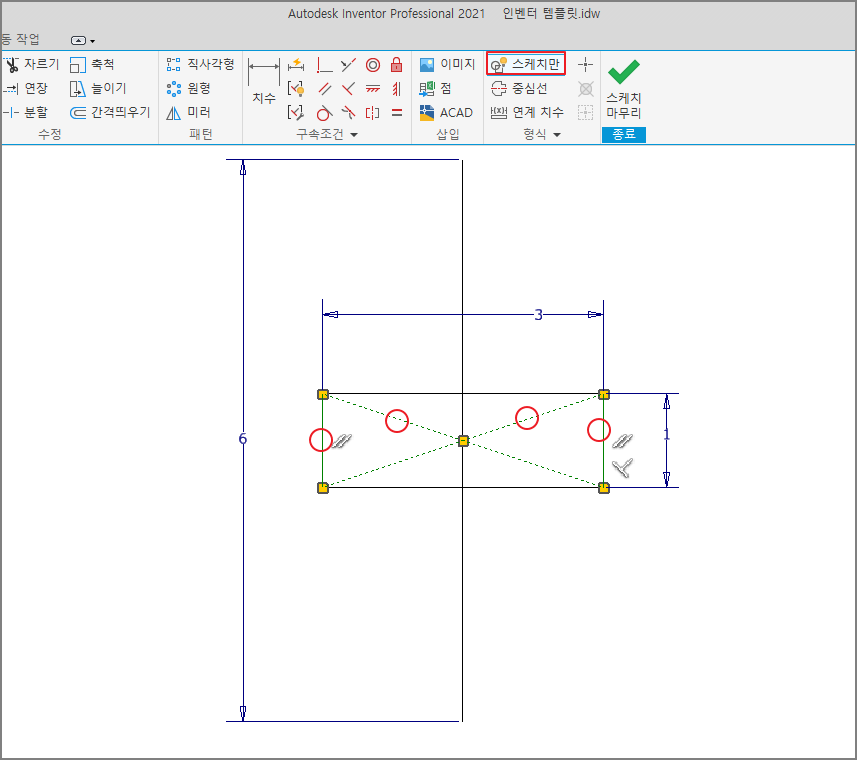

④ 직사각형의 선 중에서 위아래 수평선을 제외한 선들을 선택한 후 [스케치만]으로 설정하여 스케치에서만 보이게 한다.

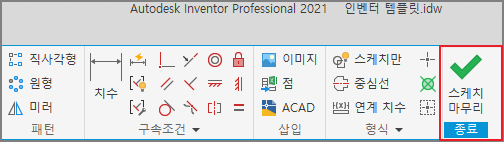

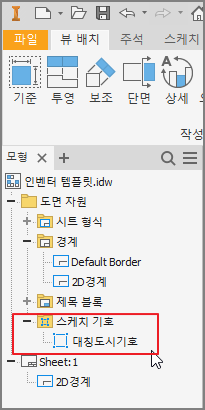

⑤ 스케치마무리를 클릭하고 스케치 기호 이름에 [대칭도시기호]라고 적는다. (이름은 무엇이든 상관은 없다.)
2. 품번 기호 만들기
① 모형 검색기에서 스케치 기호를 우클릭으로 선택 후 [새 기호 정의]를 클릭한다.

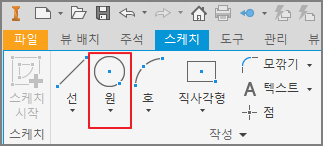

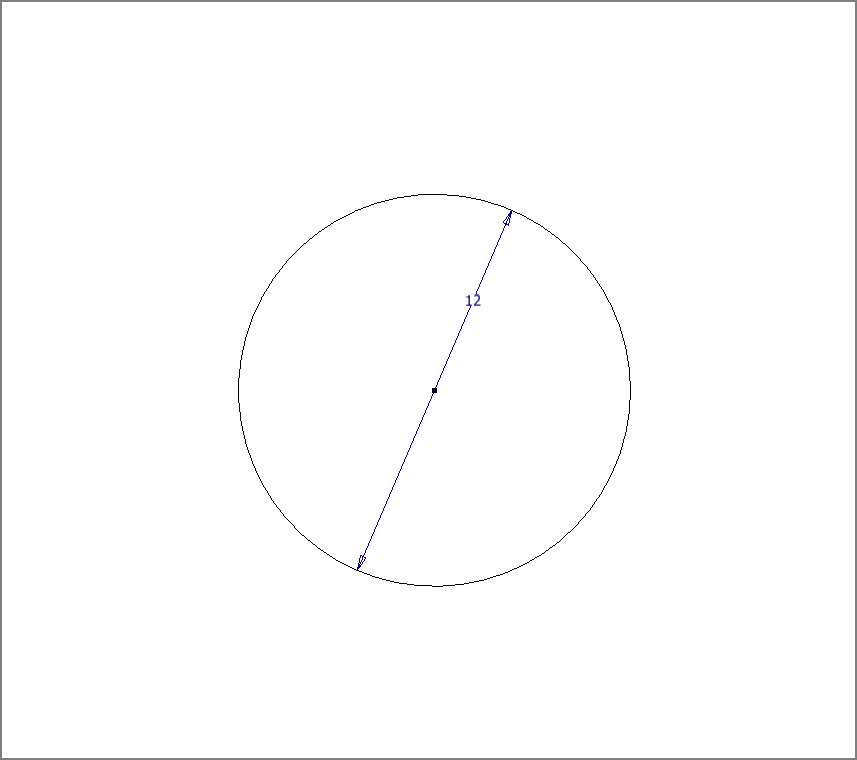

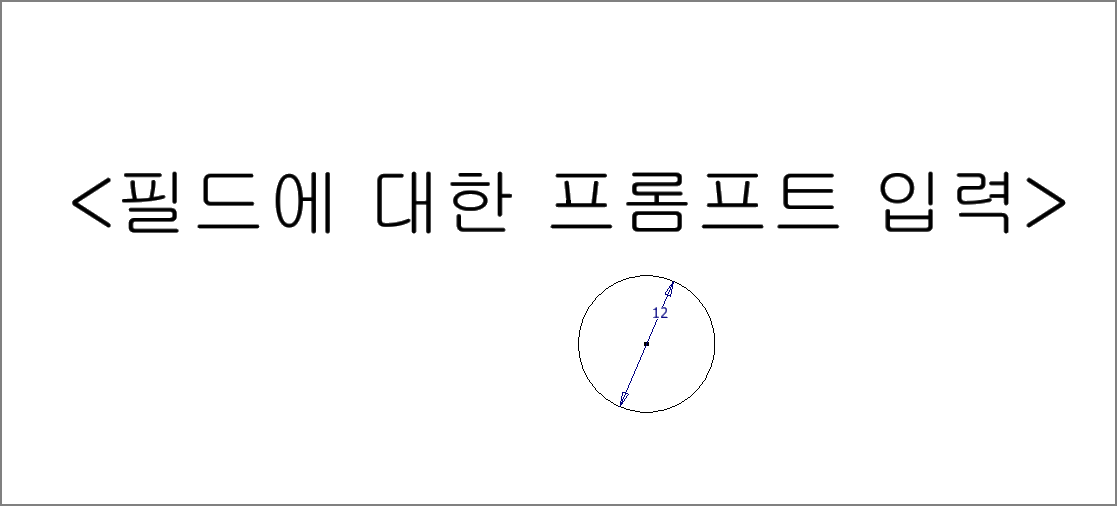

① [원] 명령으로 지름12의 원을 그린다.

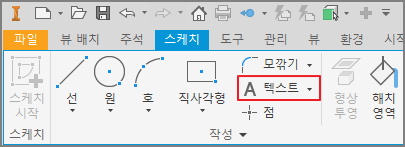

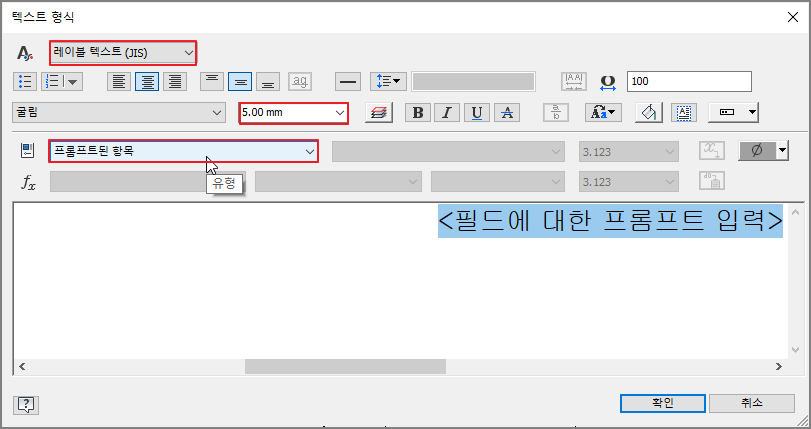

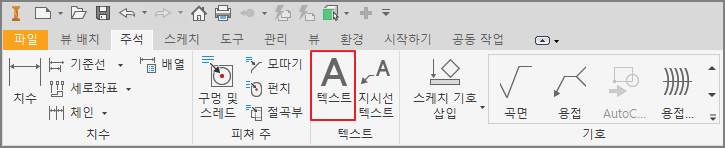

③ [텍스트] 명령으로 실행하고 텍스트 스타일은 레이블 스타일(또는 5mm) , 프롬프트 항목을 선택한고 확인 버튼을 누른다.

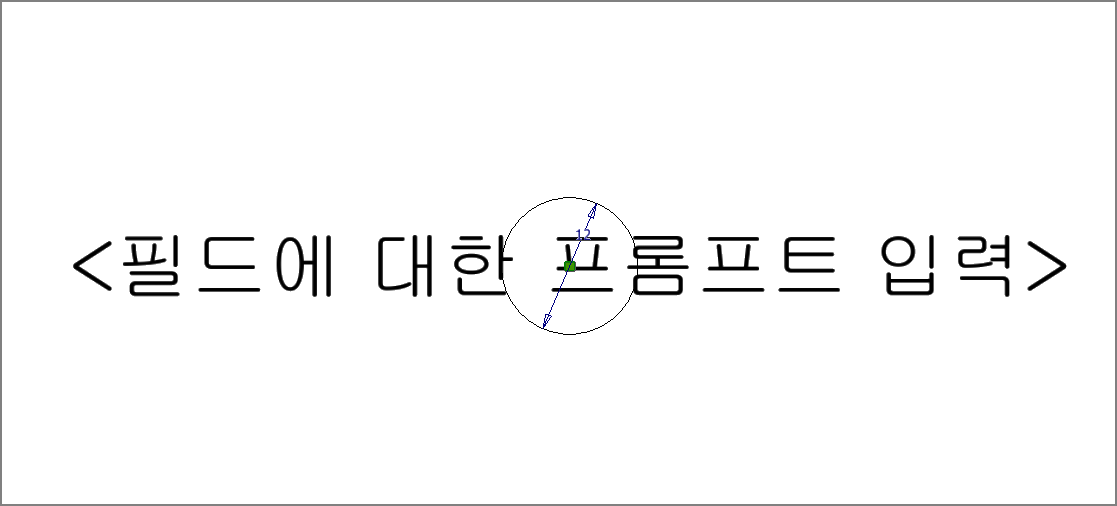

④ 문자의 삽입점을 마우스로 클릭, 드래그하여 품번기호(원)의 중앙에 일치시킨다.

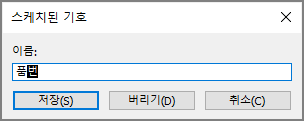

⑤ 스케치 마무리 버튼을 누르고 종료한 후 이름을 품번이라고 적는다.

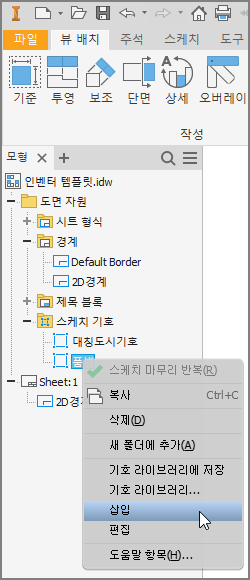

⑥ 모형 검색기에서 스케치 기호를 우클릭으로 선택하고 품번 기호를 삽입을 해본다.

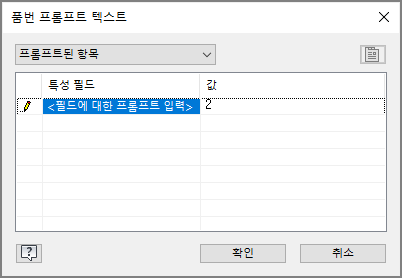

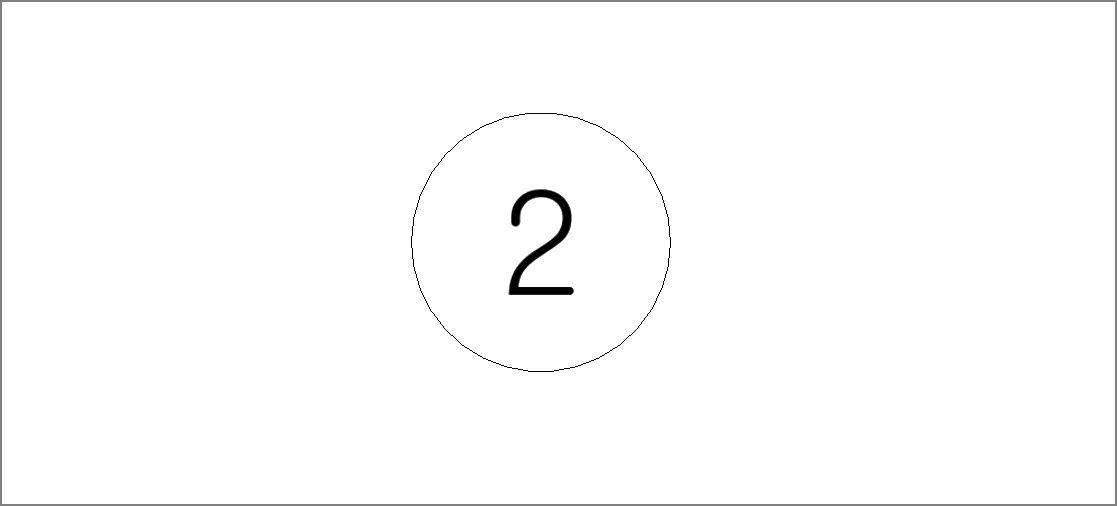

품번 기호의 위치를 마우스로 지정하고 대화상자에서 값에 품번을 입력한다. (예 : 2)

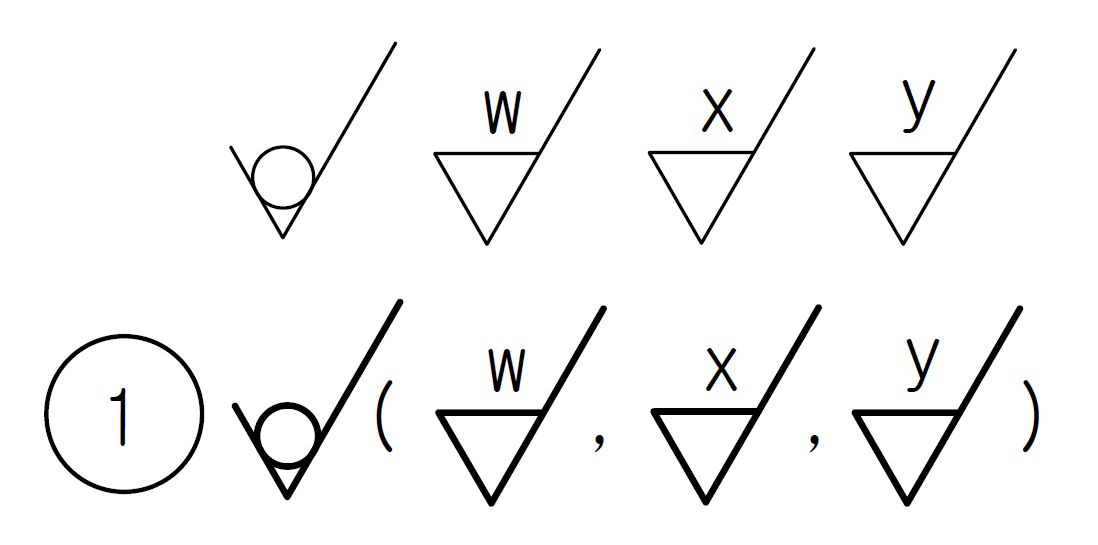

3. 품번과 대표 표면거칠기 ( 부분 표면거칠기 ) 작성 방법
① 삽입된 품번 기호의 숫자 변경 방법

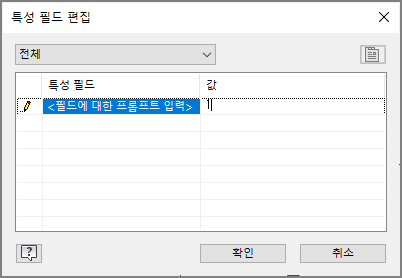

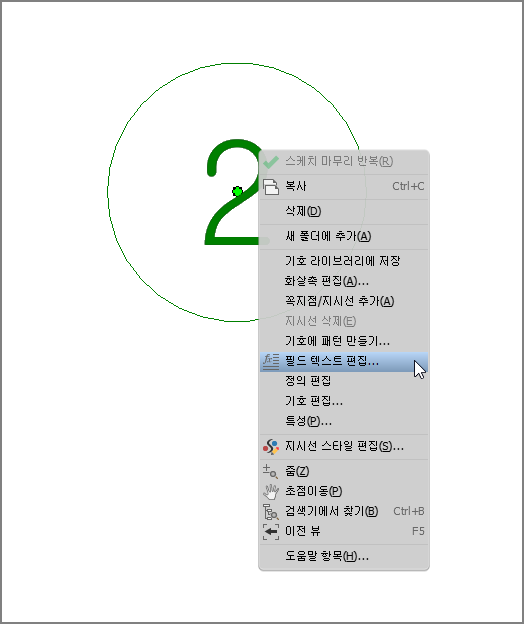

위에 삽입 한 품번 기호를 마우스 우클릭으로 선택하여 [필드 텍스트 편집]을 클릭한다.
품번을 1로 변경하고, 확인 버튼을 클릭한다.

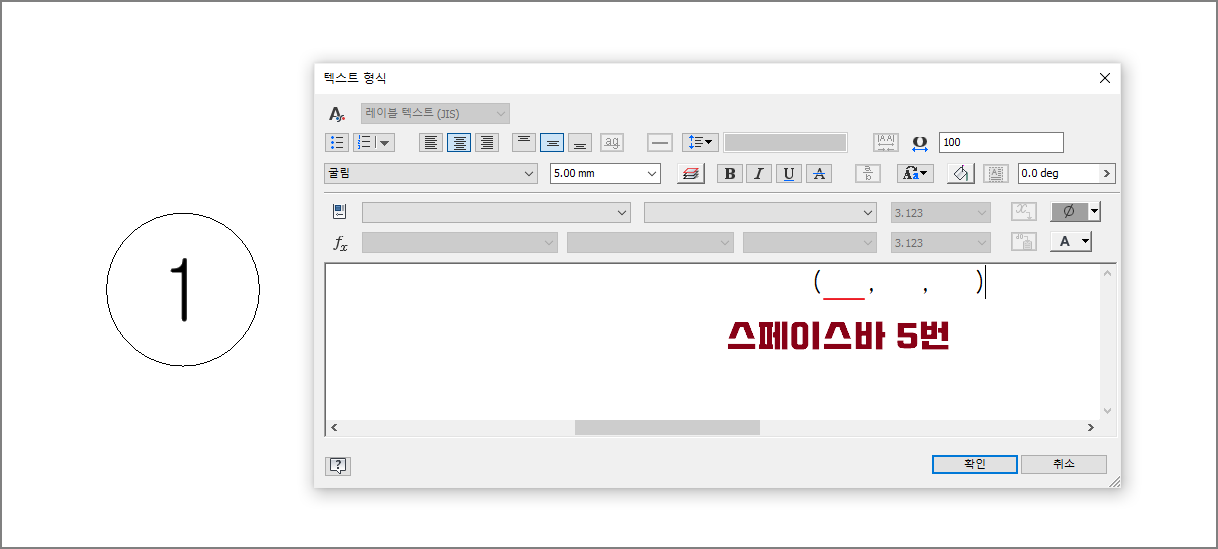

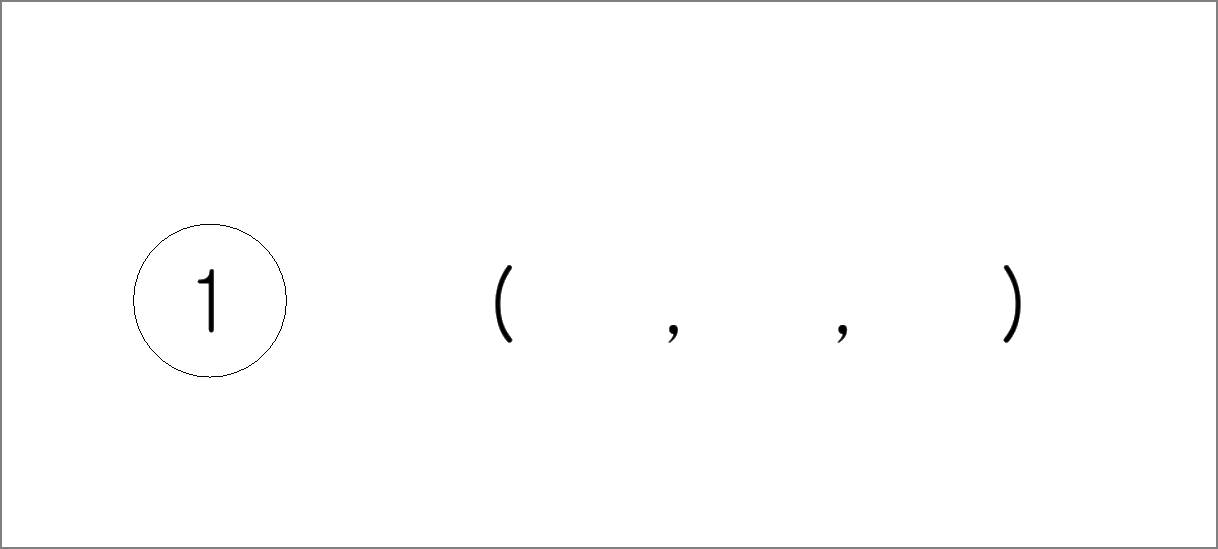

② [텍스트] 명령을 클릭, 품번 오른쪽에 클릭한 후 텍스트 대화상자에서 아래 그림과 같이 텍스트 스타일은 [레이블 텍스트 또는 5mm]로 설정하고 ( , , )를 입력한다. 빈칸의 간격은 스페이스바로 5번이 적당하다. (굴림 기준)
품번 오른쪽에 적당히 배치하는데, 부품 번호와 중심이 같도록 마우스로 드래그하여 배치한다. (너무 정확히 맞추려 하지 않아도 된다. 정신 건강을 위하여...)

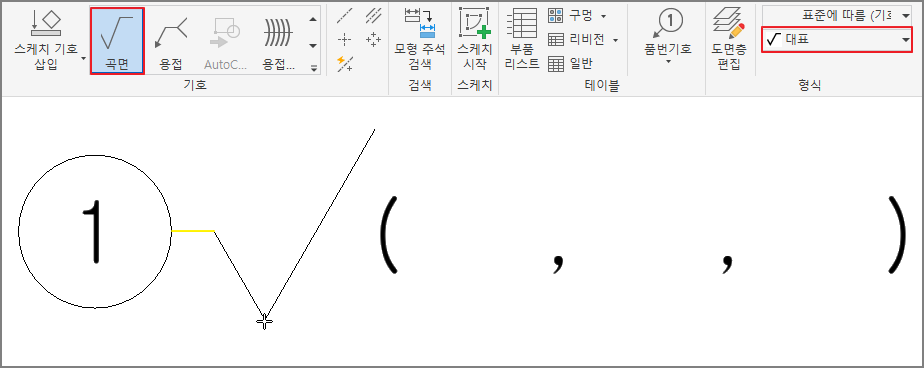

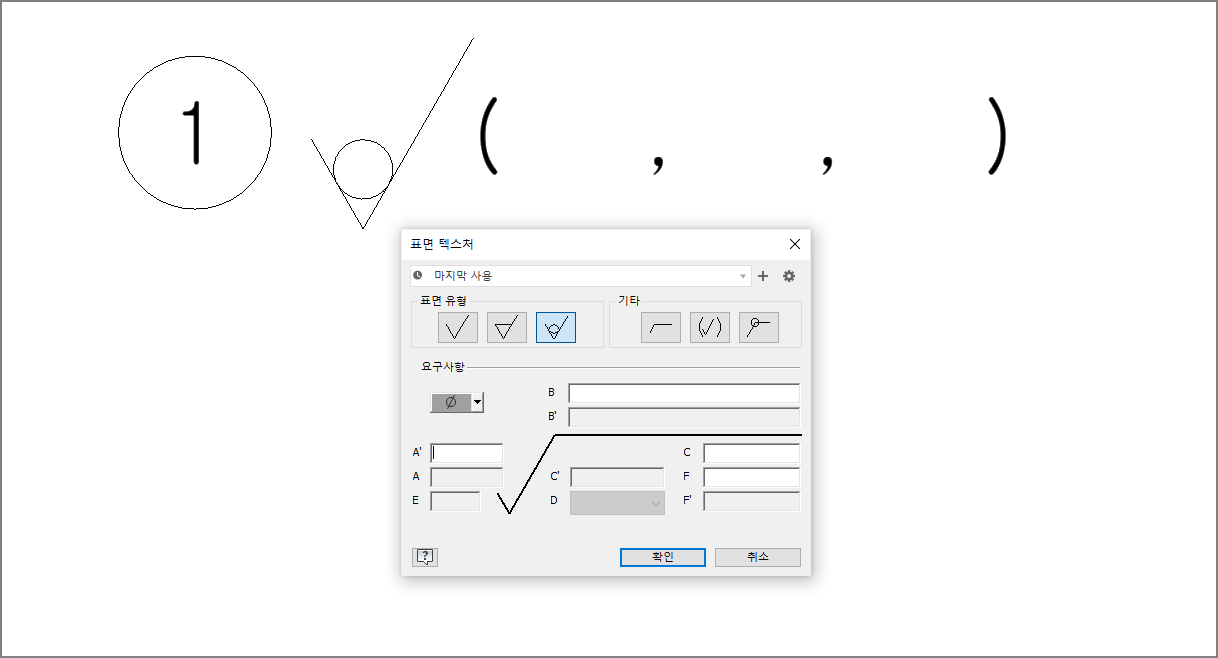

표면 텍스처 기호를 클릭하고, 형식은 대표, 위치는 대략 품번 기호의 아래쪽 사분점쯤에 맞춘다. (대략이다)
아래 그림과 같이 표면 유형을 선택하고 확인 버튼을 누른다.

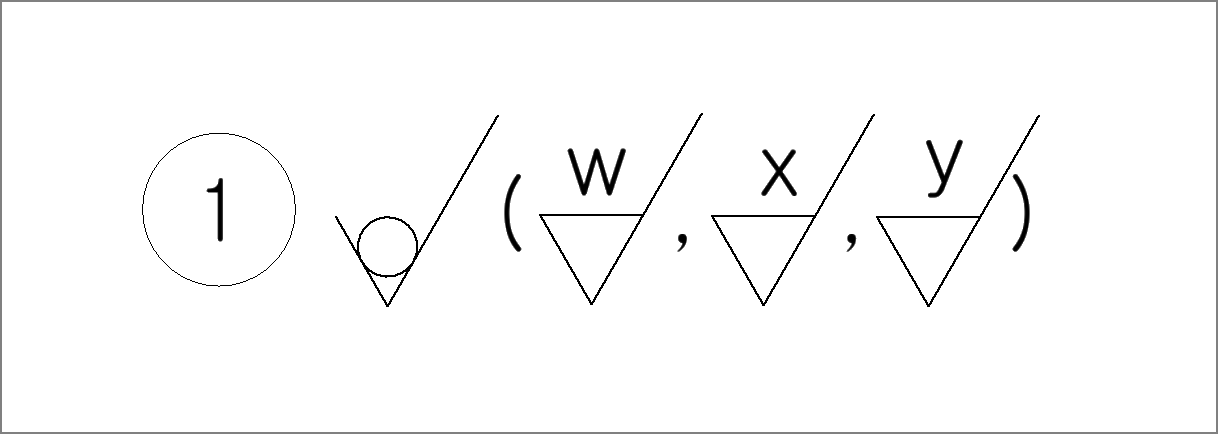

연속해서 표면거칠기 기호를 만든다.

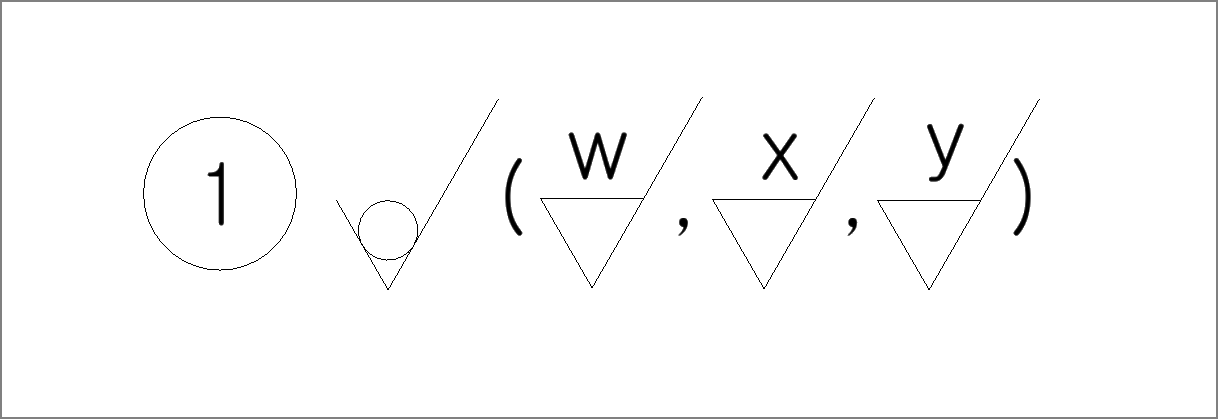

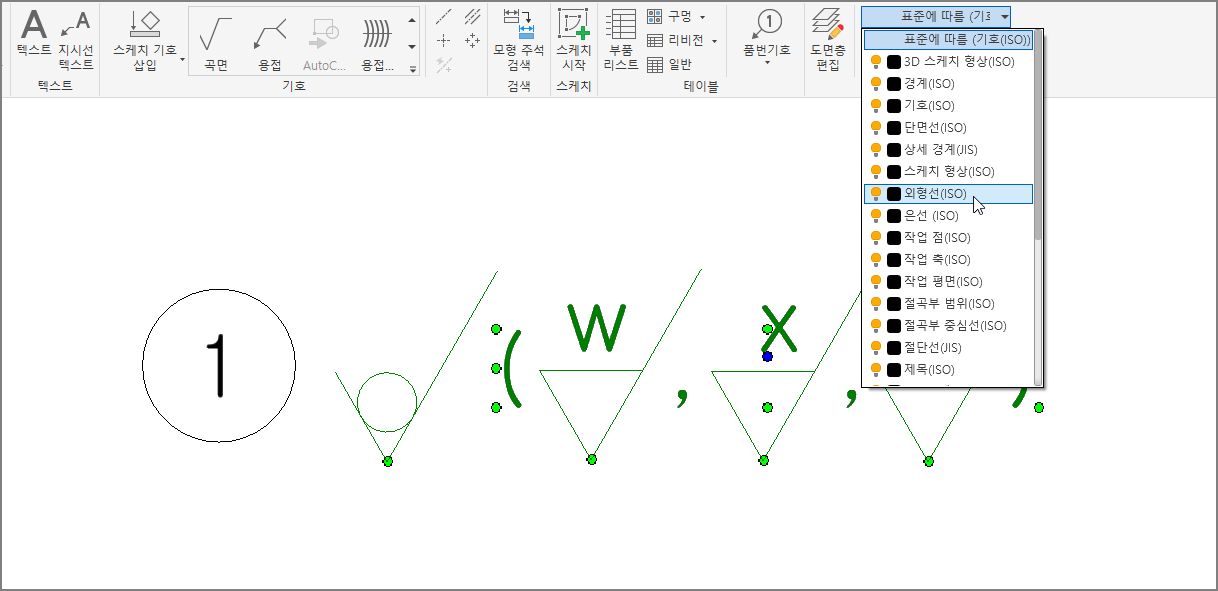

표면거칠기 기호만 모두 선택하여 도면층을 [외형선(ISO)]로 변경한다.
앞으로 작업을 할 때, 괄호와 표면거칠기는 복사해서 다른 부품에 붙이고 괄호 칸의 간격만 수정해 주면 된다.
괄호와 표면거칠기를 모두 선택하면 복사가 되지 않으며, 각각 괄호만, 표면거칠기만 복사하면 가능하다.
다음은 주서에 대해서 정리하도록 하겠습니다.
수고하셨습니다.
