4. 주서의 기입

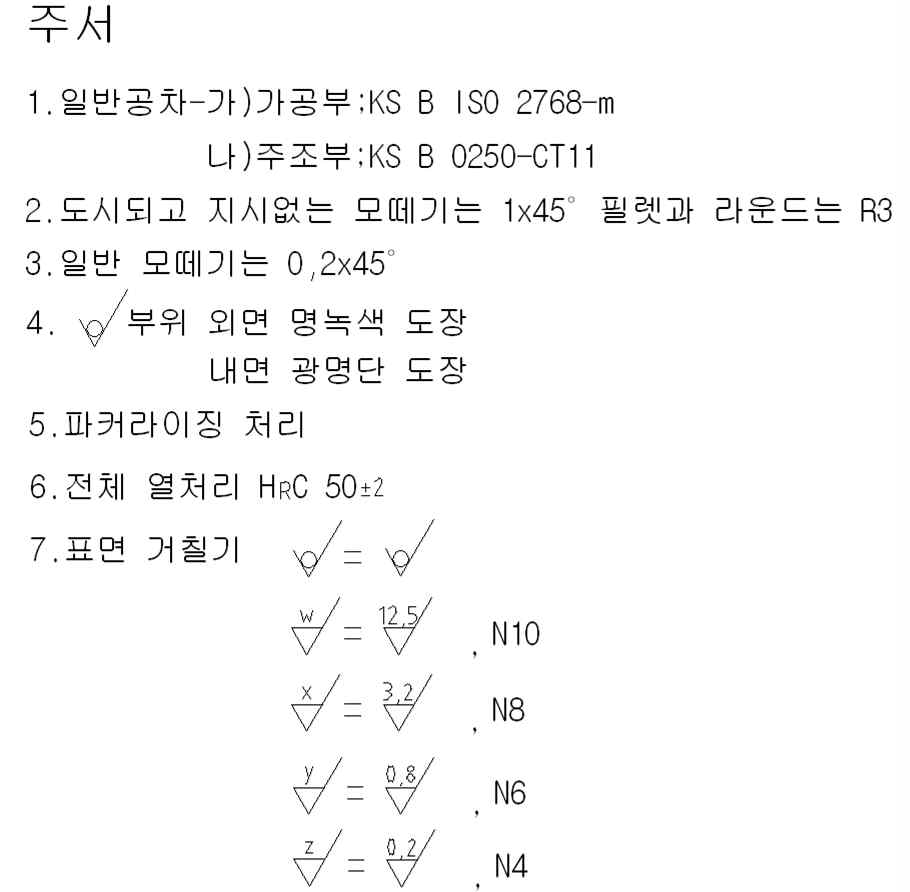

주서는 KS기계제도규격. PDF의 주서의 예시를 참고하되 제도해야 하는 부품에 맞추어, 가감을 하여야 합니다.
이번에는 주서 기입하는 방법에 대해 알아보겠습니다.

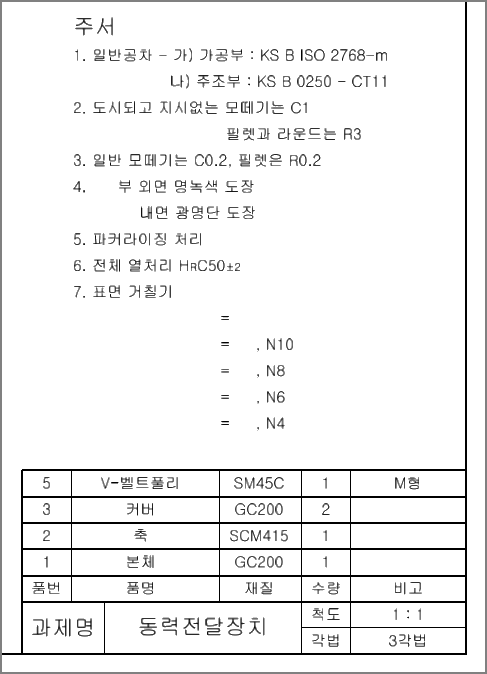

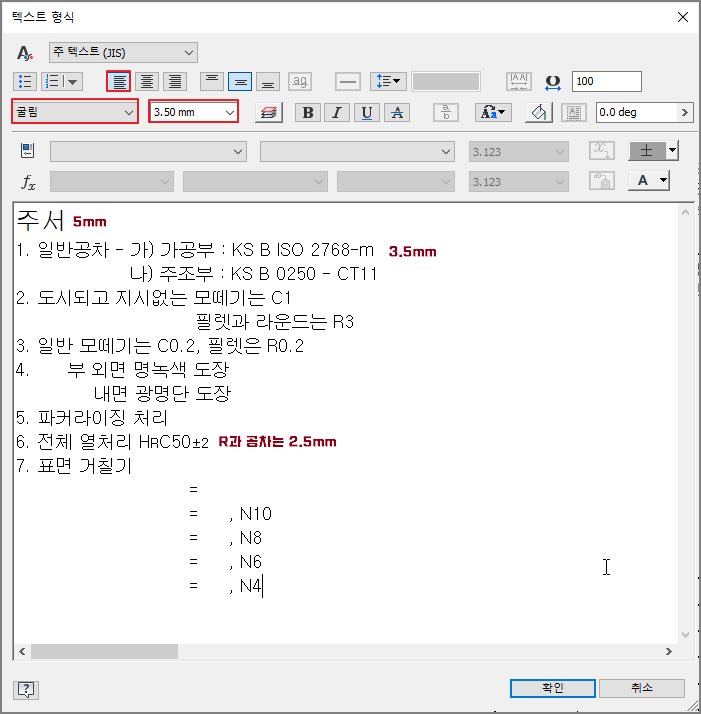

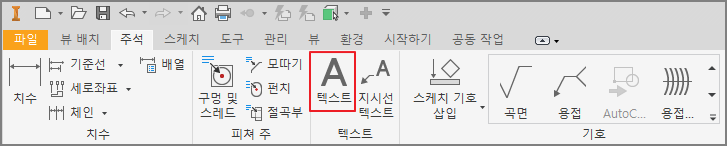

① [텍스트] 명령을 클릭하고 주서의 위치는 부품란 위쪽에 아래 그림과 같이 주서 예시를 보고 입력한다.
3번에 필렛은 R0.2라는 항목은 예시에는 없지만, 일반 필렛에 대해 정의한 항목으로 넣어주는 것이 좋다.

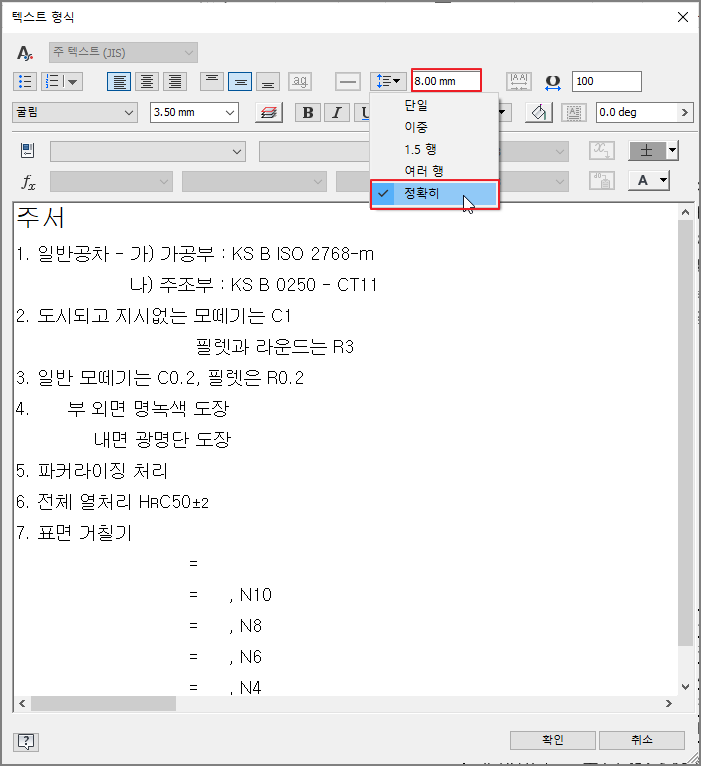

② 행 간격을 [정확히]로 설정하고 값은 8을 준다. 그래야 보기에도 좋고 7번 항목의 표면 거칠기 기호를 입력하기 좋다.
[확인] 버튼을 클릭하고 위치를 맞추어 준다.

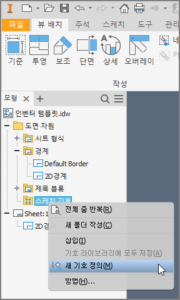

③ 4번에 제거 가공 금지 기호와 7번 항목에서 w기호만 먼저 작성한다.

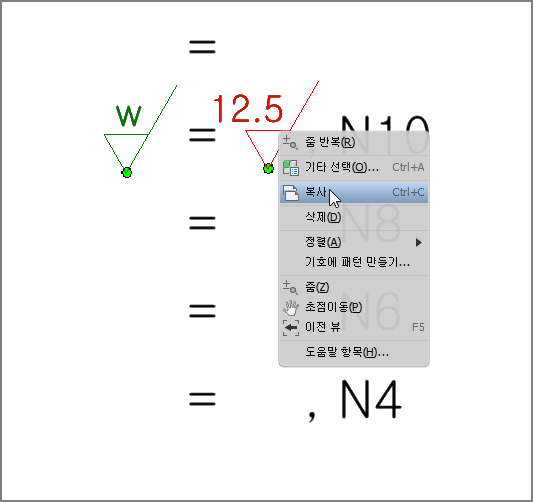

④ 7번 항목의 표면 거칠기를 복사한다. (마우스 우 클릭 - 복사)

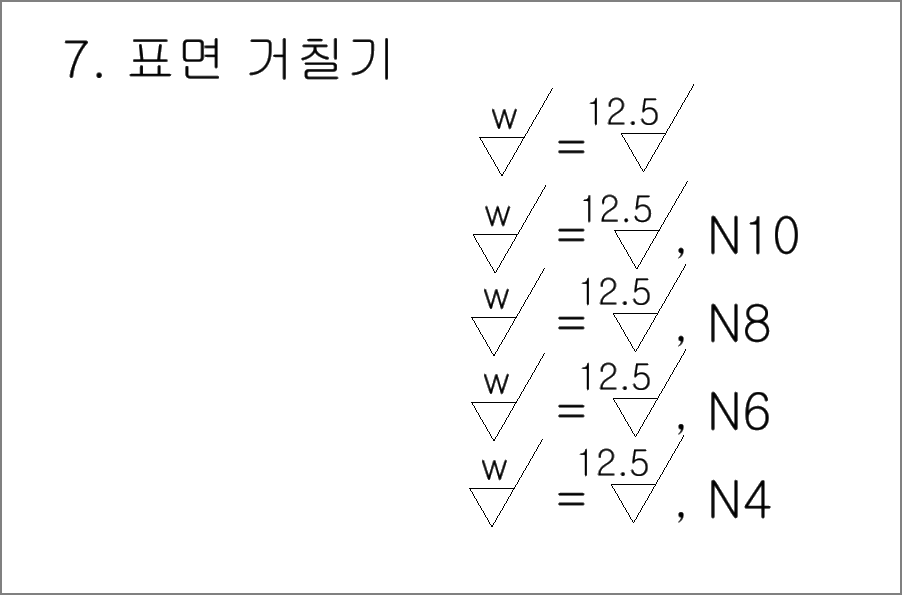

⑤ 복사된 표면 거칠기 기호를 붙여 넣기 한다. (Ctrl + V)

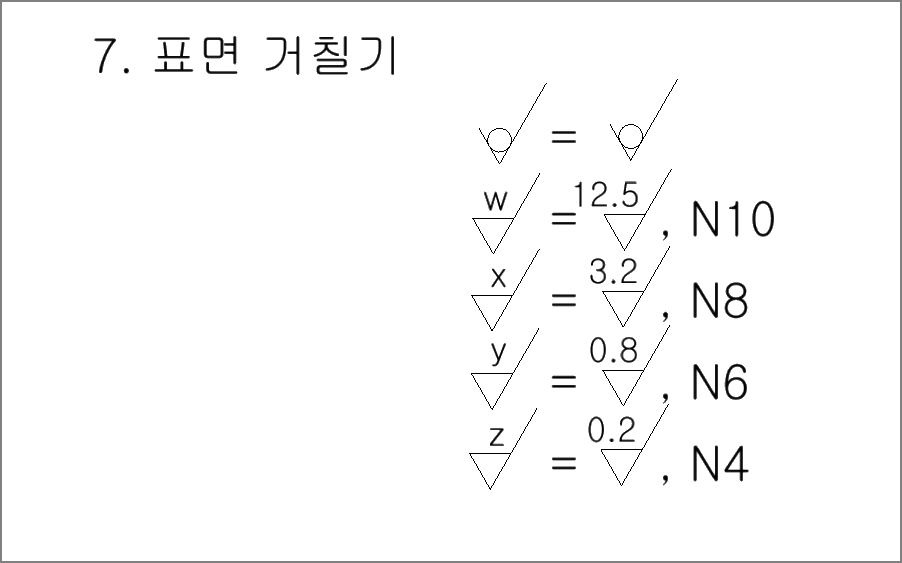

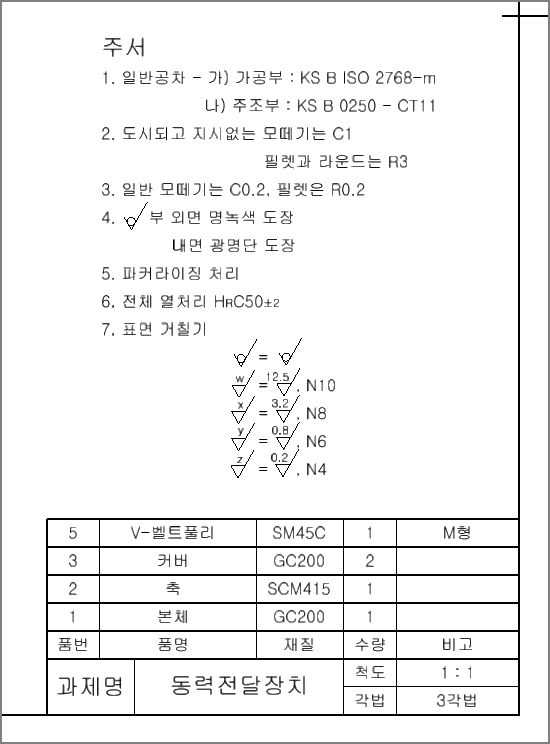

⑥ 각 내용을 수정한다.

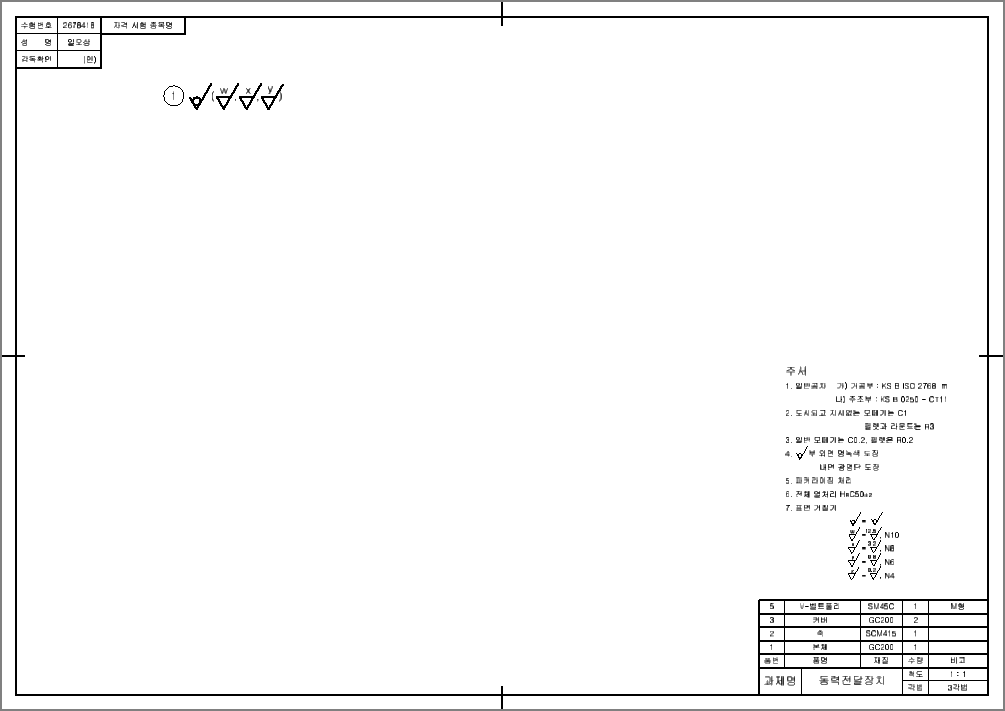

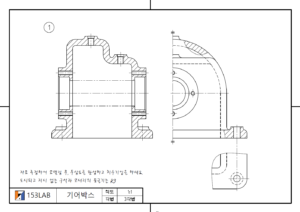

이상으로 4부에 걸쳐 인벤터 2D 부품도 템플릿을 완성하였습니다.
시험에서는 필히 만들어야 하는 시험용 템플릿 만들기는 빠르게 설정하고 작업에 임해야 하므로, 한번 만들어 놓고 저장한 것을 불러 쓰지 마시고, 매 과제마다 새로 만드는 연습을 하신다면, 시험에서 시간을 절약할 수 있고, 다른 부분에 더 집중해서 한 번에 합격할 수 있을 것입니다.
모두 화이팅입니다!
