스케치에서 선과 문자로 부품란을 만들 수 있으나 이번 포스팅에서는 인벤터의 '테이블'기능을 이용하여 부품란을 만드는 방법을 설명하도록 하겠습니다.
인벤터의 테이블 기능을 이용한 부품란 만들기
현재(2024년 말까지) 전산응용기계제도기능사와 기계설계산업기사는 테이블의 열과 행의 간격이 같고, 일반기계기사만 다르니 구분하여 참고하시기 바랍니다.
스타일 편집기에서 테이블의 스타일 설정

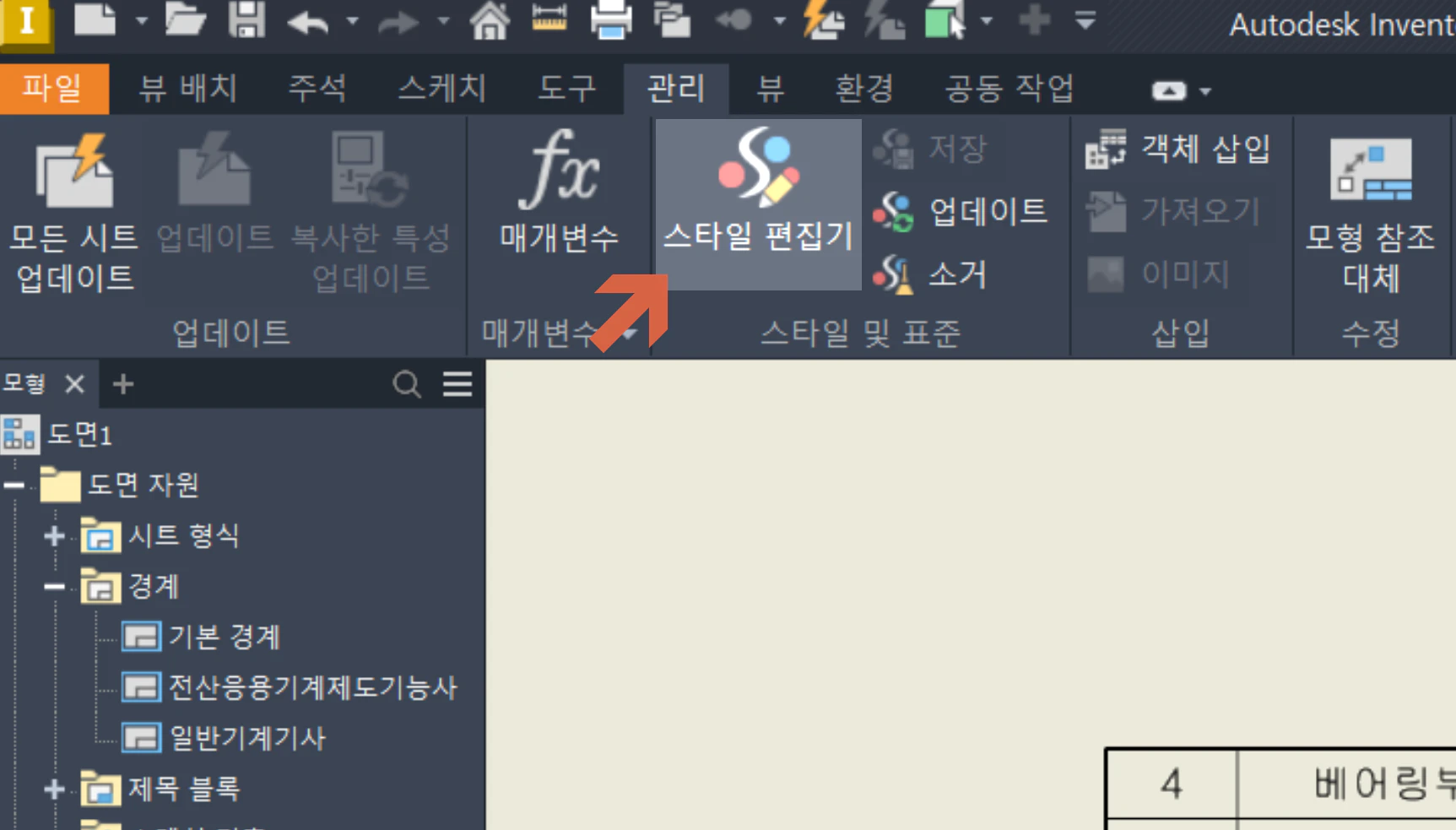

(1) 메뉴의 [관리]에서 스타일 편집기를 실행

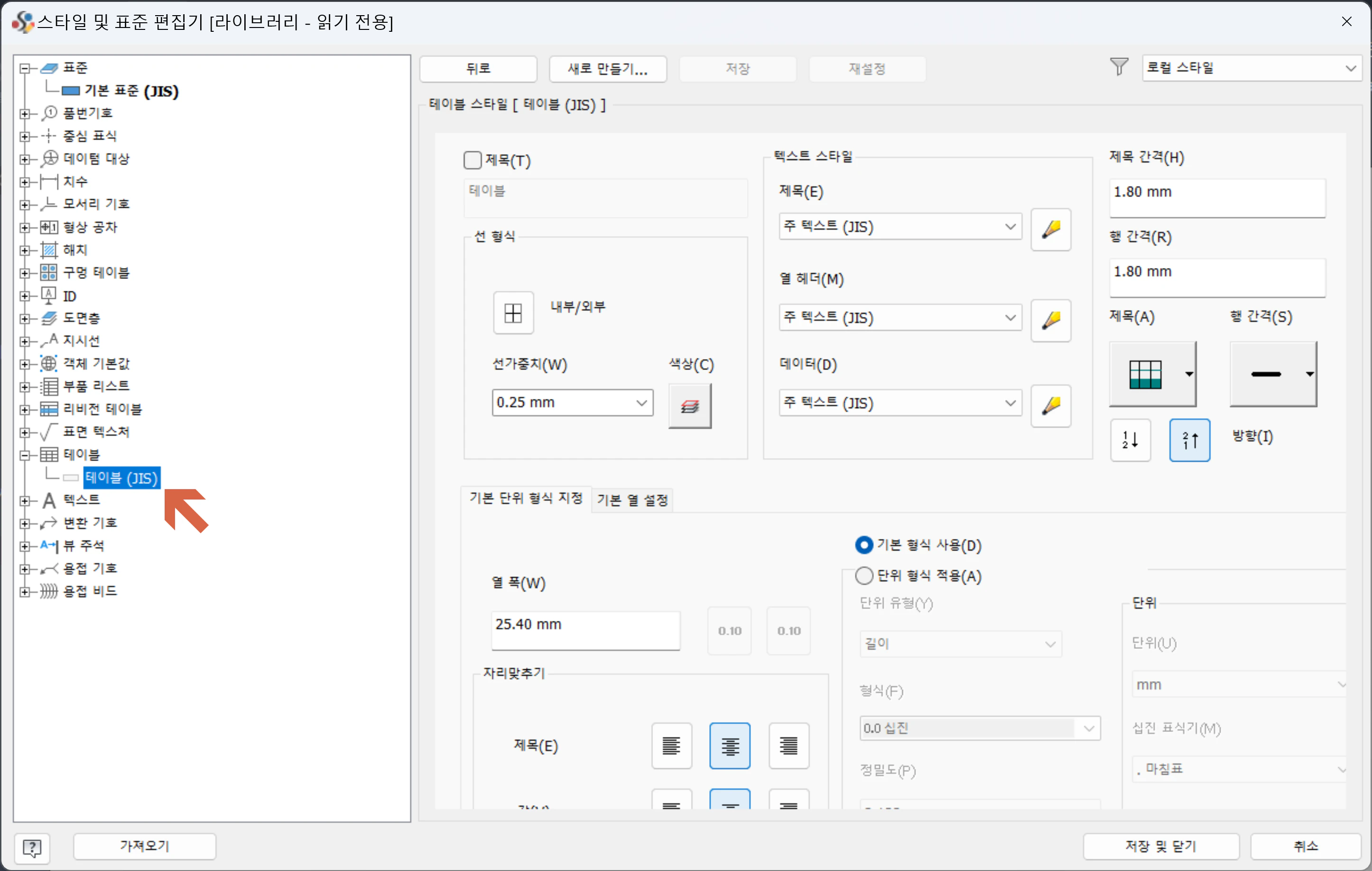

(2) 테이블(JIS) 스타일 편집

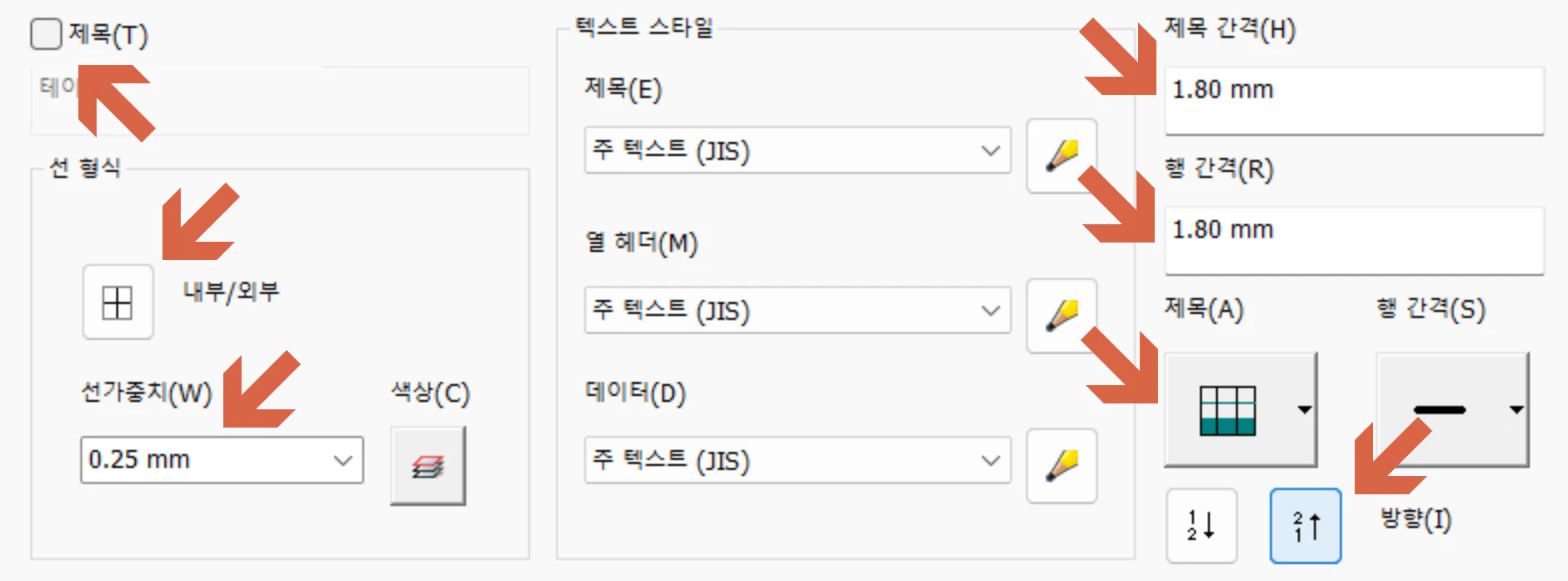

(3) 테이블(JIS) 스타일 편집
▶ 제목(T) : 체크 해제
▶ 선 형식 (내부 / 외부) : 테이블의 내부 선과 외부선의 굵기를 적용한다. 기본이 내부로 되어 있으므로 그림과 같이 0.25mm 적용하고, 내부/외부 버튼을 클릭하여 외부로 변경하고 굵기를 0.7mm로 적용한다.
▶ 제목 간격(H) / 행 간격(R) :
※ 전산응용기계제도기능사, 기계설계산업기사 : 1.8
※ 일반기계기사 : 2.8
▶ 제목(A) : 제목 위치 = 맨 아래
▶ 방향(I) : 아래에서 위로

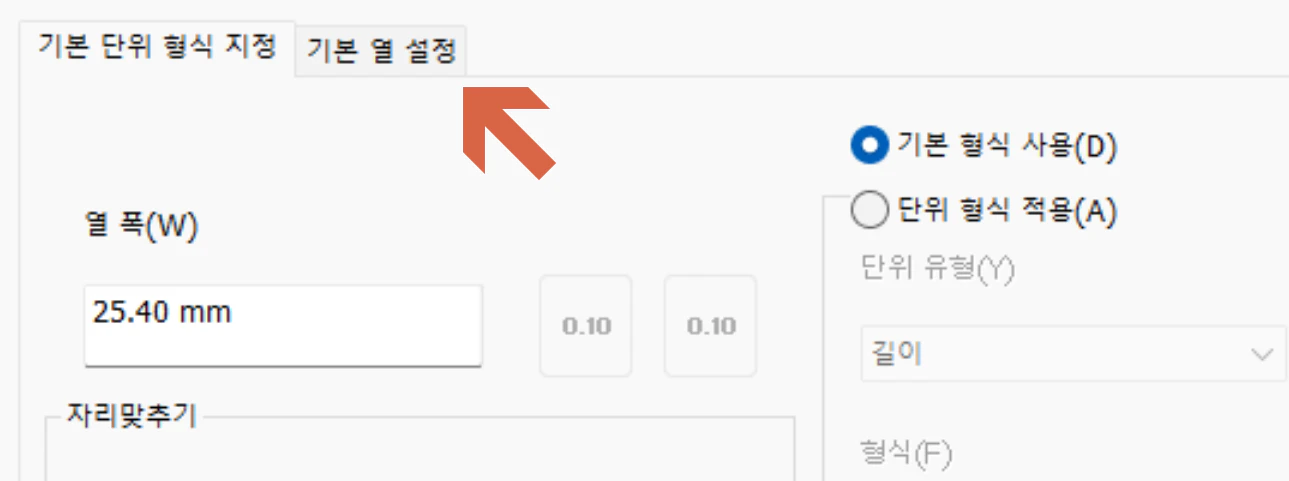

▶ 기본 열 설정 : 부품란의 열 들어갈 품번, 품명, 재질, 수량, 비고의 이름과 폭을 설정한다.

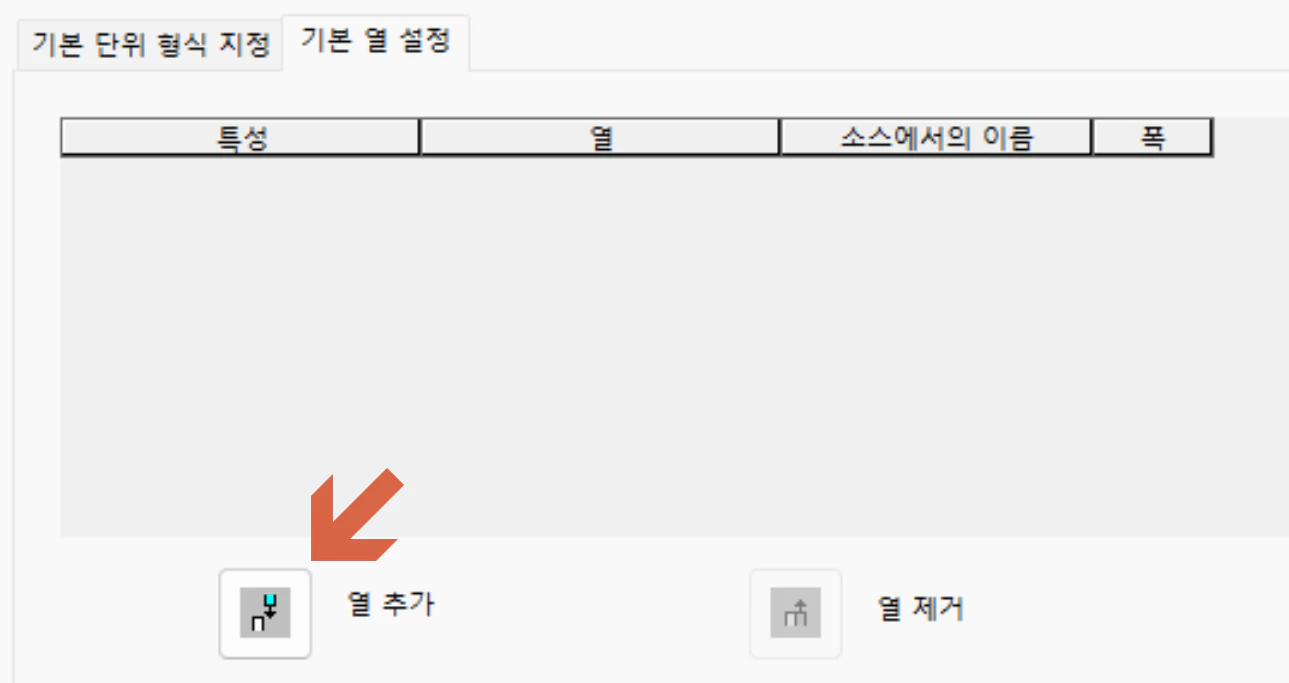

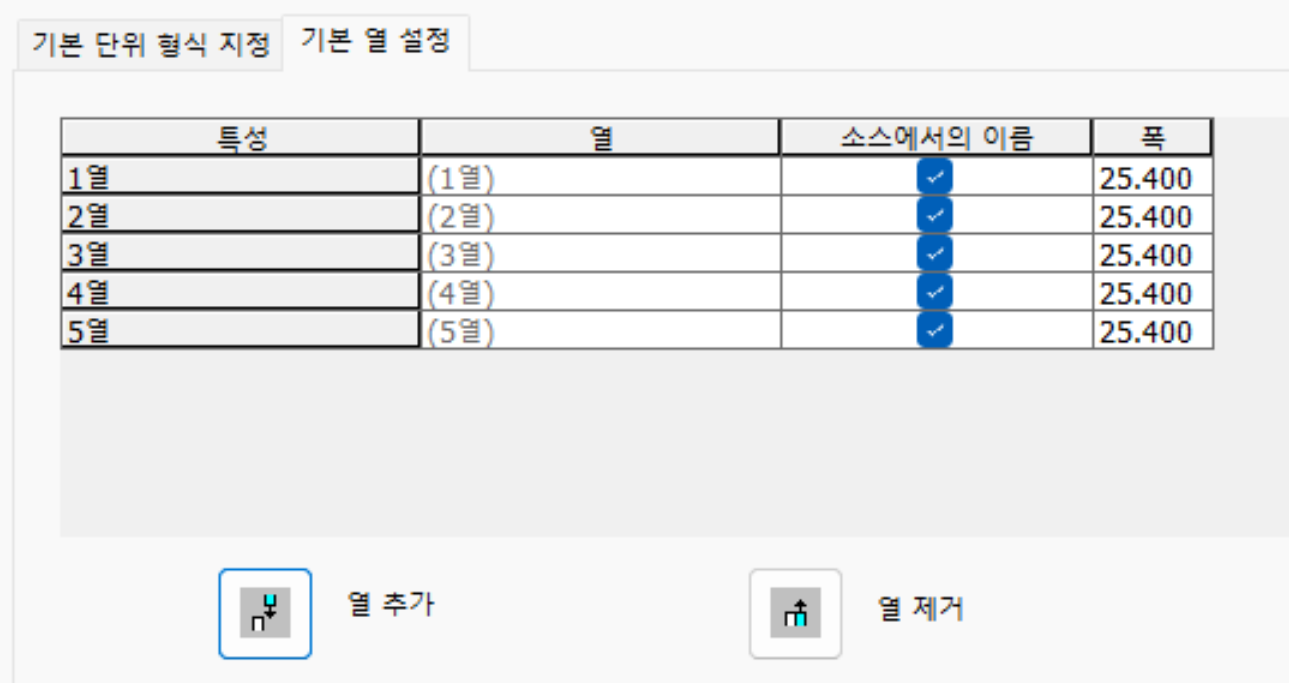

열 추가 버튼을 열의 개수만큼 클릭한다. (5회)
소스에서의 이름을 해제하고 열의 이름을 위에서부터 품번, 품명, 재질, 수량, 비고라고 적는다.
폭의 값은

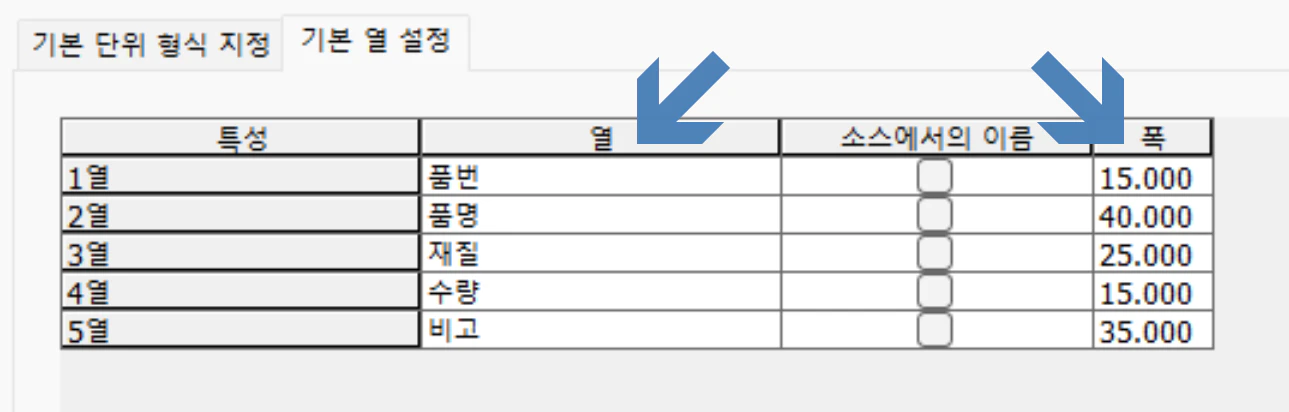

※ 전산응용기계제도기능사, 기계설계산업기사 : 15 - 40 - 25 - 15 - 35

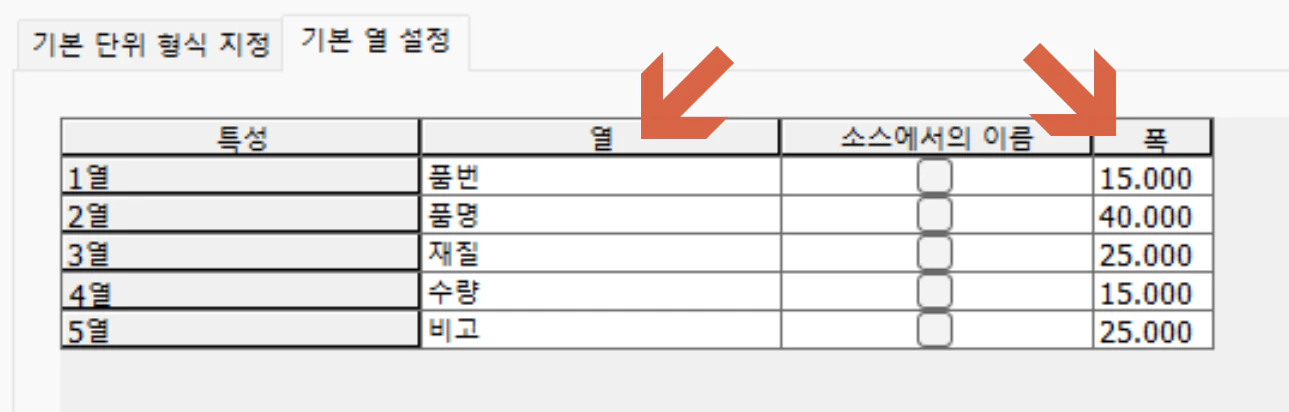

※ 일반기계기사 : 15 - 40 - 25 - 15 - 25

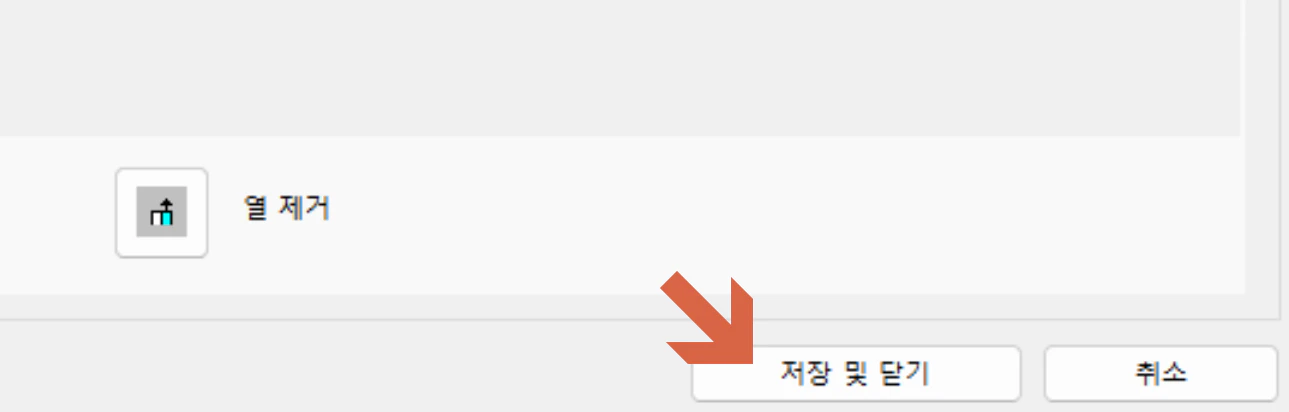

저장 및 닫기 버튼을 누르고 스타일편집기에서 나온다.
테이블 삽입 (부품란 만들기)

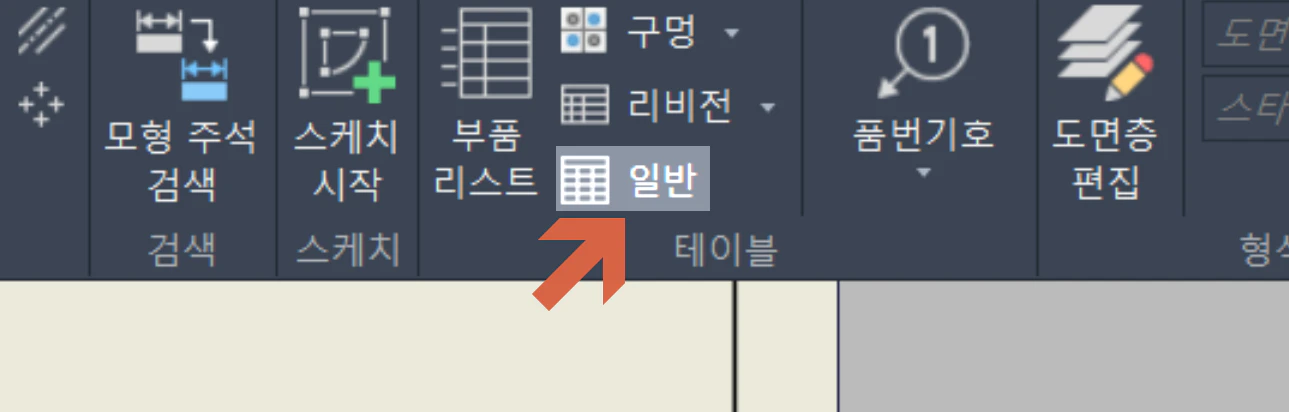

[주석] 메뉴의 일반 테이블을 클릭한다.

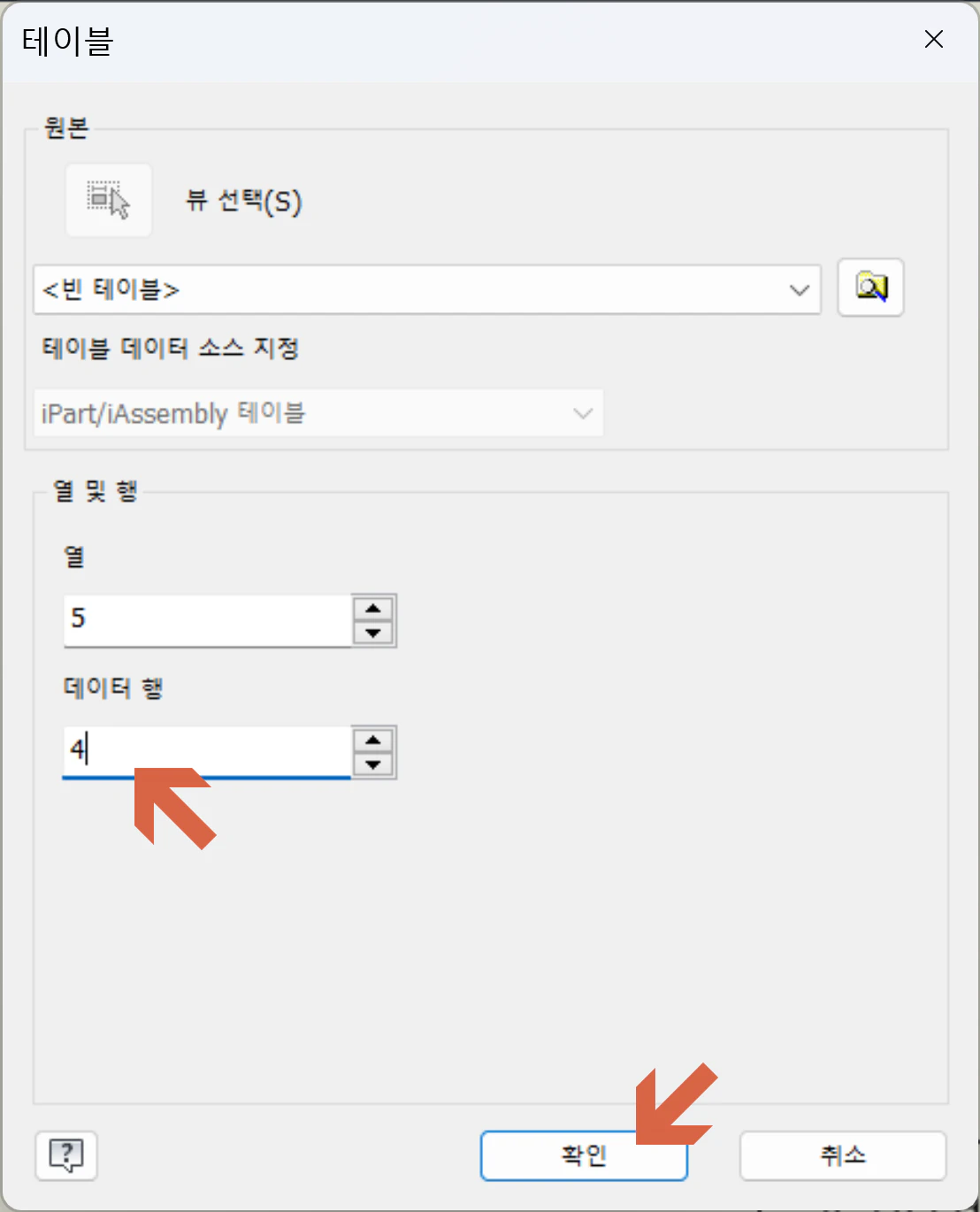

(1) 테이블의 행 편집
데이터 행을 도면에 작도한 부품의 수와 같게 한다.
부품 수 4개 = 4, 부품 수 3개 =3
[확인] 버튼을 누른다.
(2) 테이블 삽입

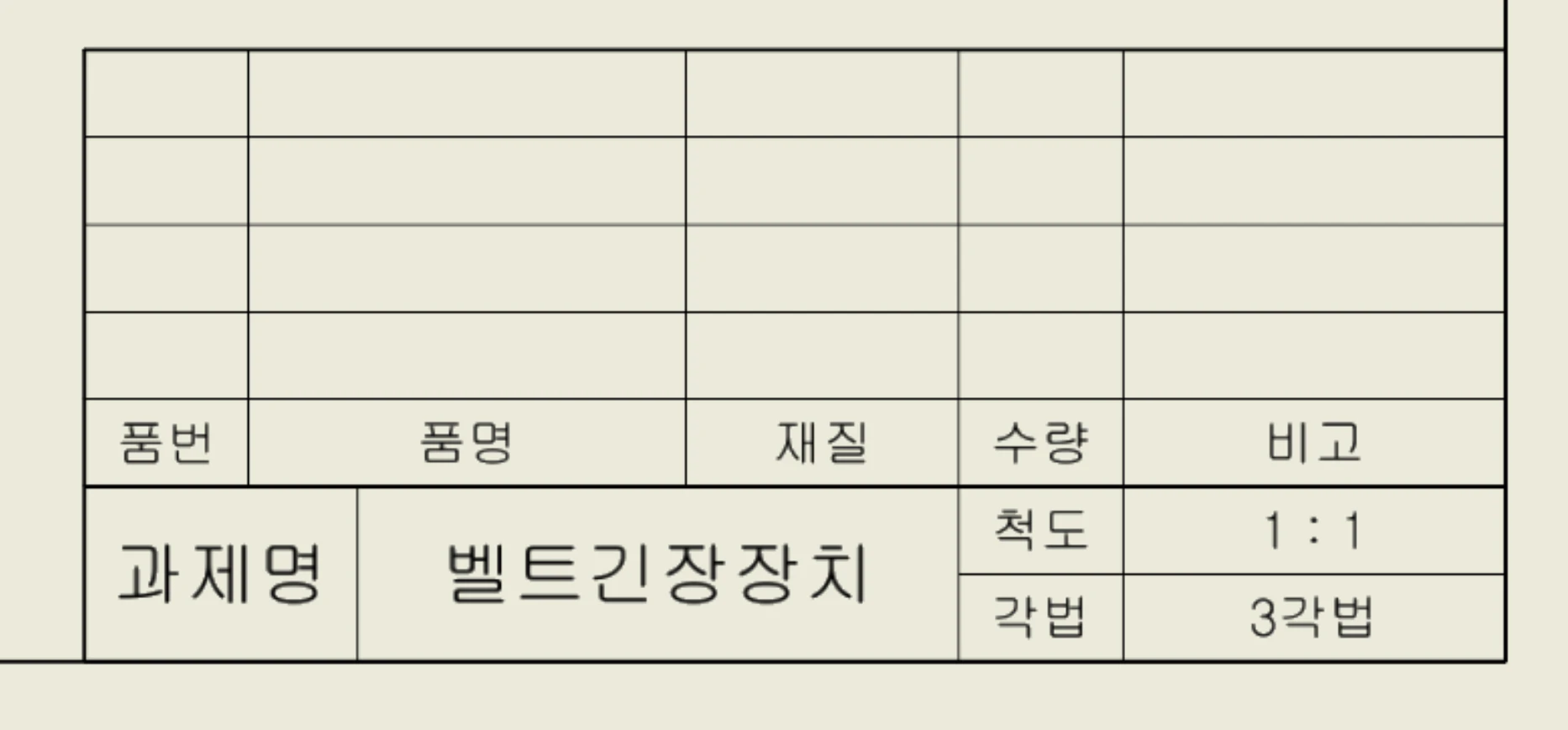

표제란 위에 배치한다.

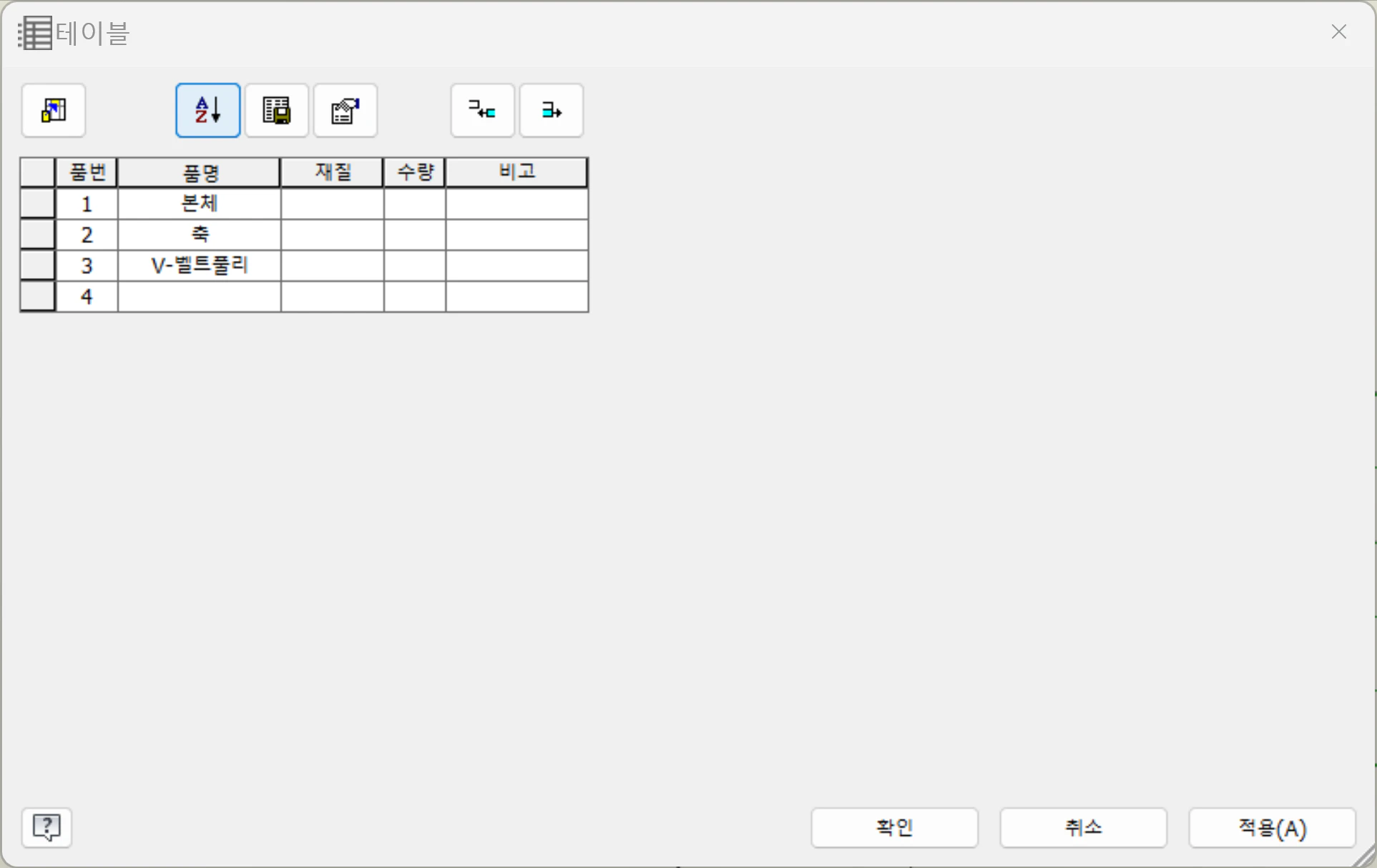

(3) 테이블 내용 편집

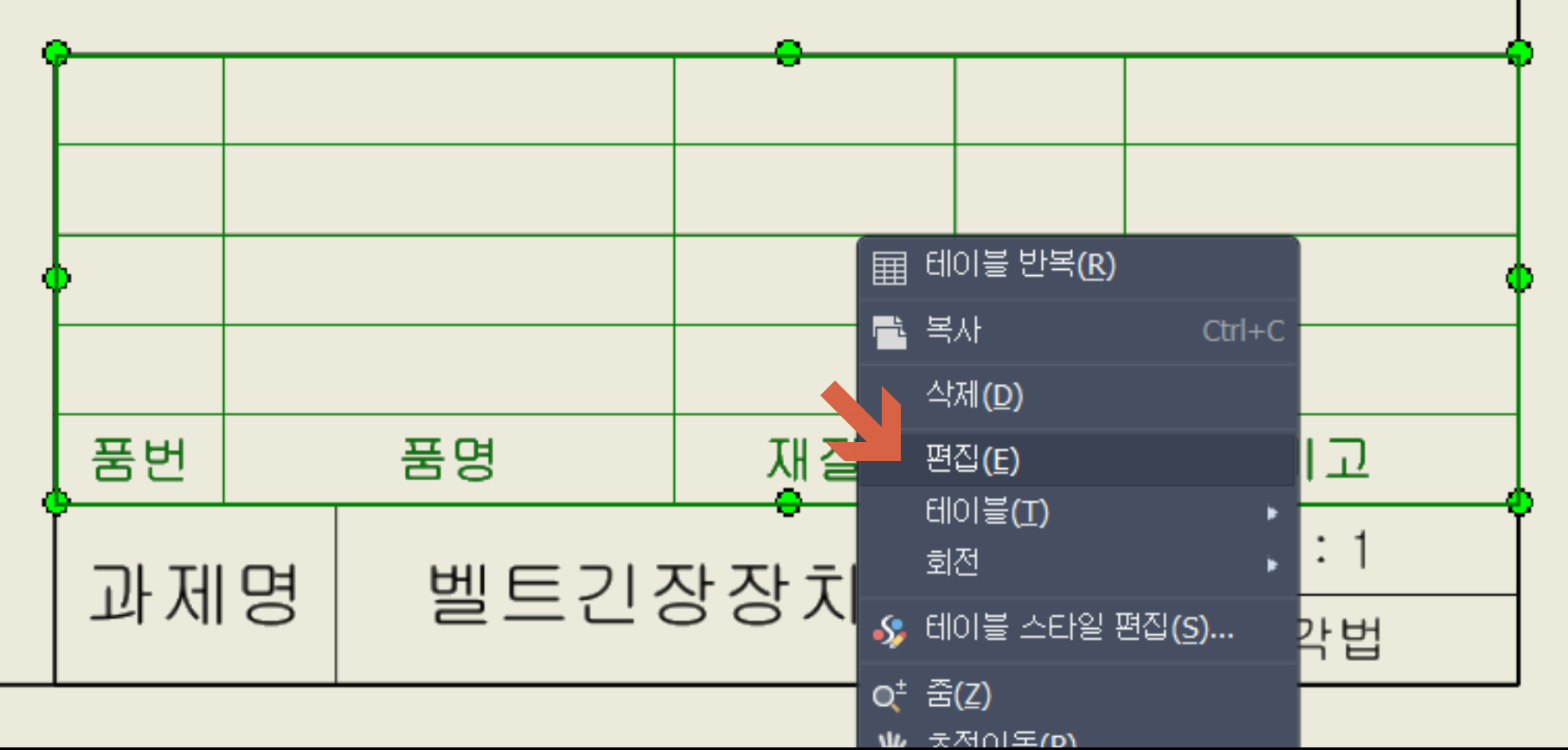

테이블을 우클릭으로 선택하고 편집(E), 또는 테이블을 더블클릭하여 내용을 편집한다.
품번은 위에서 아래로 낮은 번호부터 높은 번호 순서대로 기입한다.

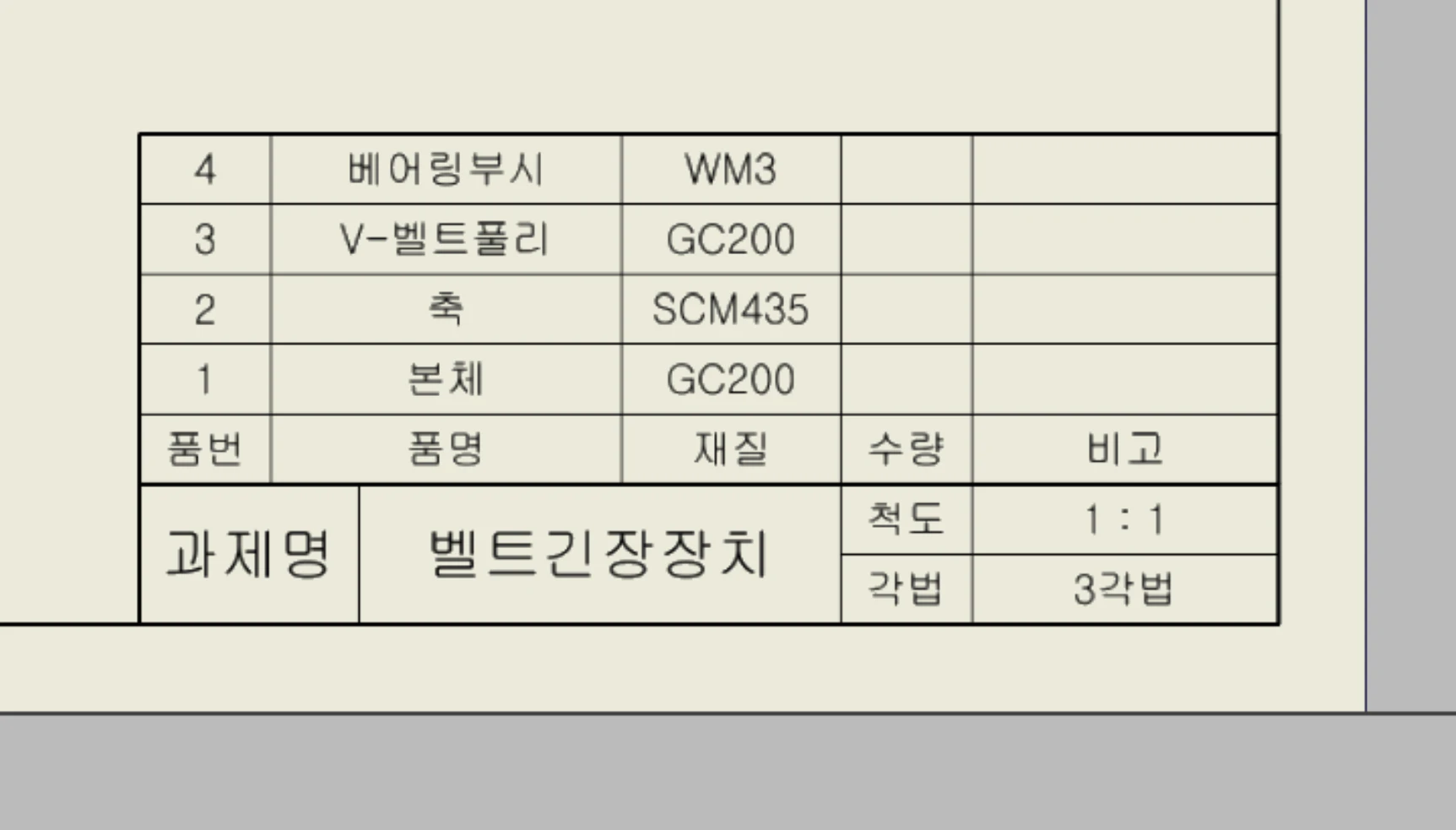

전산응용기계제도기능사, 기계설계산업기사 부품란 완성

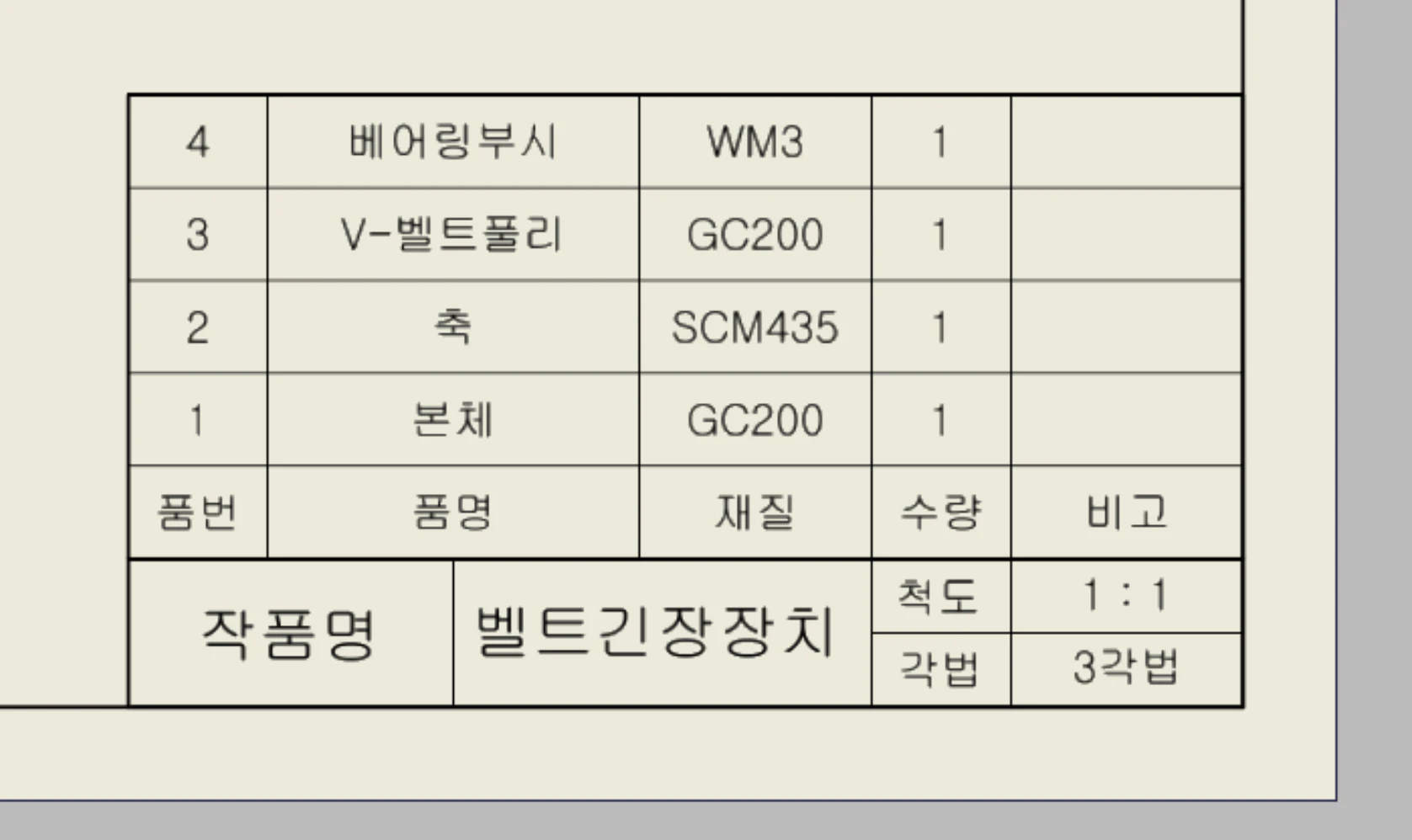

일반기계기사 부품란 완성
