전산응용기계제도기능사 실기 시험에 출제되는 문제와 유사한 도면입니다. 부품의 각 모양뿐만 아니라 기능에 대해서도 충분히 숙지를 해두시길 바랍니다.

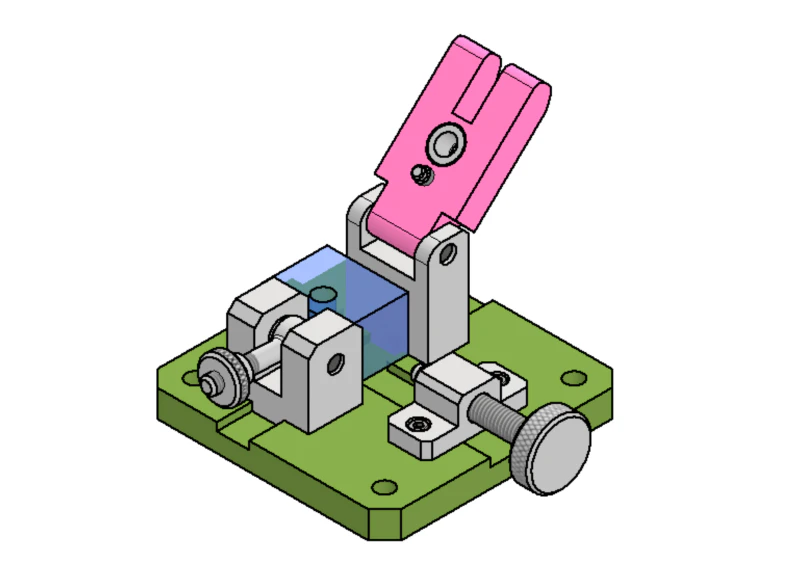

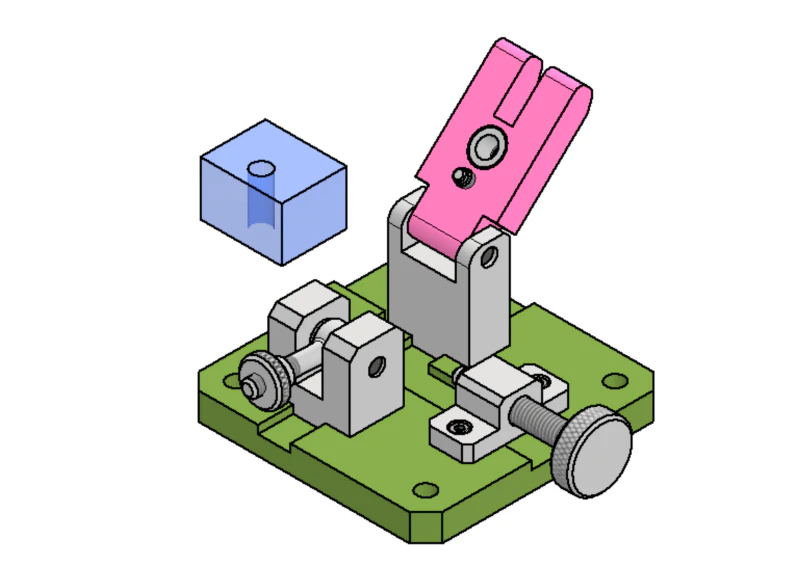

드릴지그 문제도

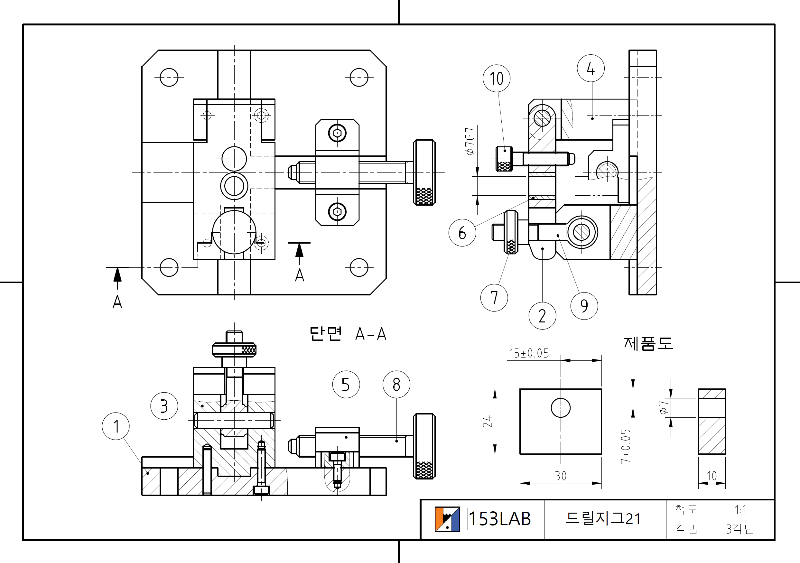

각 부품의 투상은 어렵지 않으니 주어진 제품도의 모양과 치수를 확인하고 먼저 제품의 위치를 참고하여 투상하시길 바랍니다. 빗줄형 널링의 규격이 주어지지 않았으니 규격 번호(KS B 0901)를 기억하시고 시험에 응시하시기 바랍니다.

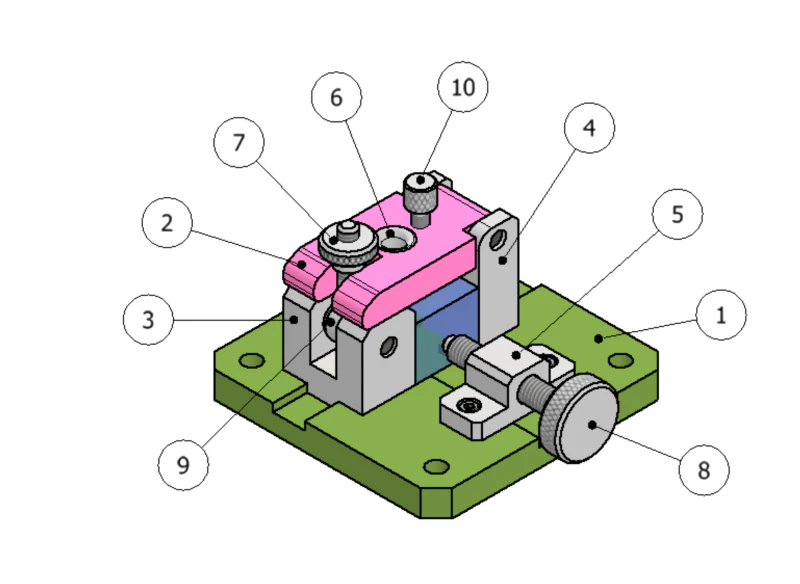

드릴지그의 조립도
