부품의 표면 품질을 규정하는 ISO 1302 규격입니다. 과거의 구형 기호는 현대의 정밀 조립 환경을 완벽히 규제할 수 없으므로, ISO 1302:2002 스탠다드는 표면의 파상도, 컷오프 필터, 가공 결의 방향성까지 도면 상에 일관되게 명기할 수 있는 완전한 기하학적 기호 체계를 제공합니다.
1. ISO 1302:2002 표준 그림 기호(Graphical Symbols)의 정의

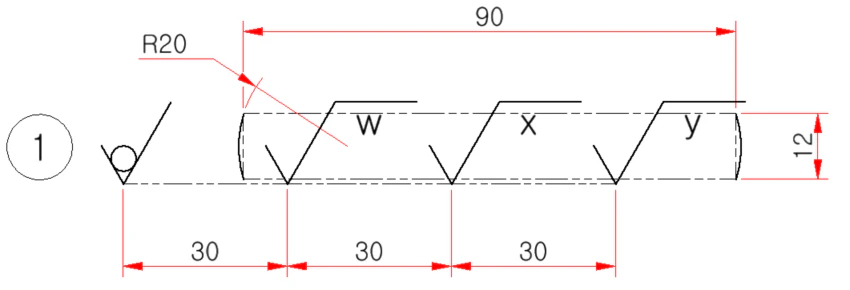

도면 상에 표면 거칠기를 지시할 때는 공정 조건 및 제거 가공의 여부에 따라 기술적으로 분류된 3가지 형태의 기본 체크마크 기호를 사용해야 합니다. 이 그 기호들은 대상 부품의 실제 보이는 외곽선 또는 치수 보조선 상에 기호의 끝단이 직접 접하도록 작도하는 것이 원칙입니다.
-
기본 기호 (Basic Graphical Symbol): 두 개의 길이가 다른 경사선이 60도 각도로 교차하는 오픈형(Open) 기호입니다. 이 기호 단독으로는 표면 거칠기 사양을 완벽히 규정할 수 없으며, 세부 수치 요건이나 공정 사양이 기호 주변에 추가될 때만 유효한 지시선으로 기능할 수 있습니다.
-
제거 가공 필요 기호 (Material Removal Required): 기본 기호의 짧은 경사선과 긴 경사선 사이에 가로 평행선을 추가하여 닫힌 삼각형 구조를 만듭니다. 선반, 밀링, 연삭, 방전 가공 등 소재를 의도적으로 깎아내거나 제거하는 기계 가공 공정이 필수적으로 수반되어야 하는 표면에 지정하는 표준 기호입니다.
-
제거 가공 금지 기호 (Material Removal Prohibited): 기본 기호 내부의 경사선 교차점에 작은 원(Circle) 기호를 삽입합니다. 주조, 단조, 압출, 사출 성형 상태 그대로의 표면 공정을 유지해야 하거나, 이전의 전공정 단계에서 완성된 표면 상태를 그대로 유지하고 추가적인 가공을 일절 허용하지 않을 때 규제하는 기호입니다.
2. 표면 거칠기 기호 주변의 구획별 사양 기입 위치 표준
ISO 1302:2002 표준 규격은 작업자와 검사자의 오독을 방지하기 위해 기호 주변의 지정된 위치(a, b, c, d, e)에 기입해야 할 공학적 데이터 요소를 엄격하게 규정하고 있습니다.
| 기입 구획 | 지정 사양 항목 | 실무적 기입 원칙 및 세부 내용 |
|---|---|---|
| a | 제1 표면 거칠기 사양 | 가장 기본이 되는 거칠기 파라미터 기호와 그에 해당하는 공차 한계 값을 명기합니다. ➔ 예시: Ra 0.8 (산술 평균 거칠기 상한 0.8㎛) 또는 Rz 3.2 |
| b | 제2 표면 거칠기 사양 | 제1 사양(a) 외에 추가적인 거칠기 규제가 병행되어야 할 때 사용합니다. 하한치 제한, 파상도 파라미터 또는 컷오프 필터 조건 등이 이 구획에 기입됩니다. |
| c | 가공 방법 / 제조 공정 | 표면 품질을 얻기 위해 가공 부서에서 수행해야 할 구체적인 제조 공정, 표면 처리 기법, 또는 코팅 사양을 명시합니다. ➔ 예시: Milled (밀링), Ground (연삭), Lapped (랩핑) |
| d | 가공 결의 방향 및 무늬 기호 | 절삭 공구의 진행 궤적에 의해 발생하는 표면 무늬의 방향성을 규정하는 전용 ISO 기호를 기입합니다. ➔ 주요 기호: ＝ (평행), ⊥ (직각), X (교차), M (무방향) |
| e | 가공 여유량 치수 | 최종 도면 치수를 만족하기 위해 이전 블랭크 상태에서 깎아내야 할 물리적인 밀리미터(mm) 단위의 가공 살두께 여유량을 숫자로 표기합니다. |
3. 표면 거칠기 파라미터 및 공차 규정 해독
ISO 1302:2002 체계는 필터링 알고리즘에 의해 분리된 프로파일의 성격에 따라 R-프로파일(거칠기 곡선), P-프로파일(구조 곡선), W-프로파일(파상도 곡선)로 파라미터를 명확히 구분하여 독해해야 합니다.
- Ra (산술 평균 거칠기): 글로벌 도면에서 가장 널리 쓰이는 표준 파라미터입니다. 정해진 기준 길이 내에서 측정된 거칠기 중심선으로부터 전 구간 프로파일 변위의 절대값을 산술 평균한 수치입니다. 도면에 단순 숫자로만 지시되어 있을 경우, 규격 규정에 의거하여 기본적으로 허용 가능한 ‘상한치(Upper Limit)’로 해석됩니다.
- Rz (최대 높이 거칠기): 단일 기준 길이 영역 내에서 가장 높은 산봉우리와 가장 깊은 골짜기 사이의 수직 총 거리를 마이크로미터(㎛) 수치로 직접 제어합니다. 베어링 마찰면이나 오일 실 접촉면과 같이 국부적인 깊은 스크래치 결함을 엄격히 차단해야 하는 중요 구동 부위에 주로 선언됩니다.
- 공차 한계 조건의 명기 규칙 (U / L 기호): 표면 거칠기 분석 시 지시된 수치 조건이 반드시 지켜져야 할 절대적인 상한값인 경우 파라미터 앞에 ‘U’ 기호를 명시하며, 최소한 이 정도 이상은 거칠어야 함을 뜻하는 하한값을 규제할 때는 파라미터 앞에 ‘L’ 기호를 반드시 병기하여 기호 꺾임선 좌측 상단의 지정된 영역(a 구획 내부)에 정확하게 배치해야 합니다.
