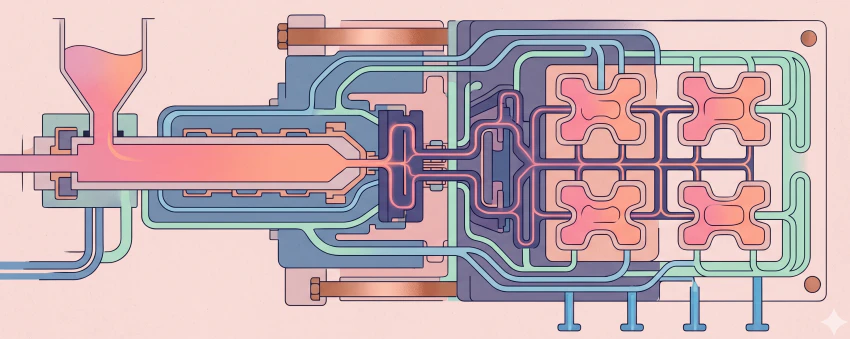

사출금형(Injection Mold)은 사출성형기 유압 또는 전동 시스템에 의해 전달된 용융 고분자 유체를 특정 형상 공간인 캐비티(Cavity) 내에 충전, 냉각, 고화시켜 성형품을 생산하는 고정밀 치공구입니다. 금형의 구조적 형식과 게이트 시스템의 역학적 배치 방식은 성형품의 외관 품질, 치수 정밀도, 그리고 생산 사이클 타임에 직접적인 영향을 미칩니다. 본 분석에서는 구조식 분류에 따른 2단 및 3단 금형의 거동 특성과 러너 시스템의 엔지니어링 메커니즘을 다룹니다.
1. 금형 구조식 분류에 따른 메커니즘 특성
사출금형은 성형 완료 후 형개(Parting) 시 분할되는 면의 개수와 고정측·가동측 플래튼의 상대 운동 방식에 따라 크게 2단 금형과 3단 금형으로 구분됩니다.
1.1 2단 금형 (Two-Plate Mold)
고정측 형판과 가동측 형판의 단일 분할면(PL: Parting Line)을 가지는 가장 표준적인 구조입니다.
- 작동 메커니즘: 사출성형기의 형개 동작 시 고정측과 가동측이 하나의 분할면을 중심으로 열리며, 성형품과 스크랩(스프루, 러너)이 동일한 분할면상에서 동시에 이송 및 취출됩니다.
- 구조적 장점: 금형의 가동 구조가 단순하여 강성이 높고 제작 비용이 저렴합니다. 압력 손실이 적어 유동성이 낮은 수지 성형에 유리하며, 금형 유지 보수 주기가 깁니다.
- 제한 사항: 성형품과 러너가 연결된 상태로 취출되므로 후공정에서 이를 절단하는 정밀 수정 작업이 필수적입니다. 또한 다점 게이트(Family Mold) 배치 시 러너 배열의 밸런싱 제한을 받습니다.
1.2 3단 금형 (Three-Plate Mold)
고정측 취부판과 고정측 형판 사이에 러너 스트리퍼 플레이트(Runner Stripper Plate)가 추가되어 총 3개의 플레이트와 2개의 대면 분할면을 형성하는 구조입니다.
- 작동 메커니즘: 형개 동작 시 제1단계로 러너 분할면이 먼저 열리며 성형품의 게이트 유동부(주로 핀 포인트 게이트)가 자동으로 전단 절단됩니다. 제2단계로 제품 분할면이 열리면서 성형품과 고화된 러너 스크랩이 서로 다른 공간적 위치에서 독립적으로 낙하 및 취출됩니다.
- 구조적 장점: 핀 포인트 게이트(Pin-point Gate)를 적용하여 대형 성형품 중심부에 다점 사출 유동을 무인 자동화 방식으로 구현할 수 있습니다. 후공정의 게이트 절단 공정이 전면 생략됩니다.
- 제한 사항: 플레이트 이동 거리가 길어 사출성형기의 요구 형개 스트로크(Stroke)가 증가하고 사이클 타임이 지연됩니다. 타이바 인장 하중이 복합적으로 작용하여 금형 단가가 상승합니다.
2. 유동 시스템(Runner System) 최적화 제어 기술
유동 시스템은 사출 노즐로부터 토출된 용융 수지를 물리적 열손실 없이 각 캐비티 내부로 균일하게 분배·이송하는 열유체 경로입니다.
2.1 콜드 러너 (Cold Runner System)
금형 내부의 냉각수 채널에 의해 유동 경로 내부의 수지까지 성형품과 함께 동시 냉각시켜 매 사이클마다 고화된 스크랩으로 배출하는 방식입니다.
- 엔지니어링 특성: 구조가 직관적이며 열가소성 고분자 고유의 고온 열분해 위험성이 낮아 난연재나 열에 민감한 수지 성형에 안전합니다.
- 단점: 매 사이클마다 재생 불가능한 폐기 러너 수지가 발생하여 원가 손실이 크며, 러너의 두께가 성형품보다 두꺼울 경우 냉각 시간이 러너에 맞춰 지연되어 생산성이 저하됩니다.
2.2 핫 러너 (Hot Runner System)
금형 내부에 매니폴드(Manifold)와 드롭 노즐(Drop Nozzle)을 배치하고, 내부 또는 외부에 전기 밴드 히터(Heater) 및 카트리지 히터를 장착하여 유동 경로 내의 수지를 항상 용융(Fluid) 상태로 유지하는 시스템입니다.
- 엔지니어링 특성: 스크루 선단에서 가해진 압력이 캐비티까지 유압 손실 없이 전달되므로 사출 압력을 대폭 낮출 수 있습니다. 무잔류(Runnerless) 성형을 통해 원자재 소비를 최소화하고 냉각 사이클을 극적으로 단축합니다.
- 핫 러너 노즐 팁(Tip) 구조식 분류:
- 오픈 타입 (Open Type): 노즐 선단이 개방되어 있어 수지의 유동 압력과 고화 온도 밸런스에 의해 제어됩니다. 구조가 간단하나 성형조건 변동 시 노즐 선단에서 수지가 흘러내리는 드롤링(Drooling)이나 실 모양으로 늘어나는 스트링잉(Stringing) 결함이 발생할 수 있습니다.
- 셔트 오프 타입 (Shut-off / Valve Gate Type): 노즐 내부에 가동식 밸브 핀(Valve Pin)을 실린더 공압 또는 유압으로 구동하여 고화 직전 게이트를 기계적으로 완전히 차단합니다. 사출 압력 제어가 완벽하고 게이트 잔삭이 거의 남지 않아 고정밀 외관 부품 생산에 필수적입니다.
3. 게이트(Gate) 설계 및 전단 응력 제어
게이트는 러너에서 캐비티로 진입하는 미세 수축 유로로, 수지의 전단 속도(Shear Rate)와 흐름 배향성을 결정하는 핵심 영역입니다.
- 사이드 게이트 (Side Gate): 성형품의 측면 분할면을 통해 충전하는 방식으로, 가공이 용이하고 단면 치수 변경을 통한 보압 제어가 확실합니다. 단, 게이트 제거 흔적이 외관에 노출됩니다.
- 서브마린 게이트 (Submarine / Tunnel Gate): 가동측 형판 내부를 경사지게 관통하여 제품 내측 또는 하단부를 타격하는 구조입니다. 형개 시 금형 에지(Edge) 단면에 의해 게이트가 자동으로 전단 취출되므로 2단 금형의 자동화 시스템 구현에 널리 활용됩니다.
- 핀 포인트 게이트 (Pin-point Gate): 3단 금형에 주로 적용되며 성형품 표면에 극소 직경(통상 Ø0.8~Ø1.5mm)으로 접동합니다. 전단 마찰열에 의한 순간 점도 저하로 유동성을 확보하고 고화가 빨라 보압 완료 후 수지의 역류를 완벽히 차단합니다.
엔지니어링 데이터: 캐비티 밸런싱 및 압력 강하 제어
다개구 금형(Multi-Cavity Mold) 설계 시, 노즐에서 각 캐비티 이송 말단까지의 기하학적 거리와 열적 유동 이력이 물리적으로 완전 동등해야 하는 유동 밸런싱(Rheological Balancing)이 요구됩니다. 유로의 직경이 너무 작으면 급격한 압력 강하(ΔP)와 함께 과도한 전단 응력(Shear Stress)이 발생하여 고분자 사슬이 파괴되거나 성형품 내부에 잔류 응력이 집중되어 뒤틀림(Warpage) 변형을 유발합니다.
유동 해석(CAE) 기반 러너 설계의 최적화 변수:
- 수지의 유동 말단 온도 저하 배율을 5°C 이내로 제어하기 위한 최소 유로 단면적을 산정합니다.
- 금형 충전 압력이 사출성형기 최대 성능의 70%를 초과하지 않도록 핫러너 매니폴드 내부의 전단 열분해 체류 시간을 계산합니다.
- 보압 절환 시점(V-P Switchover) 전후의 게이트 시일 시간(Gate Seal Time)을 일치시켜 다개구 성형품 간의 중량 편차율을 0.5% 이하로 제어합니다.
