CAD 작업형 시험 중에서 소위 치공구라고 부르는 지그(Jig)와 고정장치(Fixture) 출제 문제 중에 공작물이 원통형일 때, 공작물을 고정하는 용도로 자주 출제되는 필수 점검 부품이라 하겠습니다.

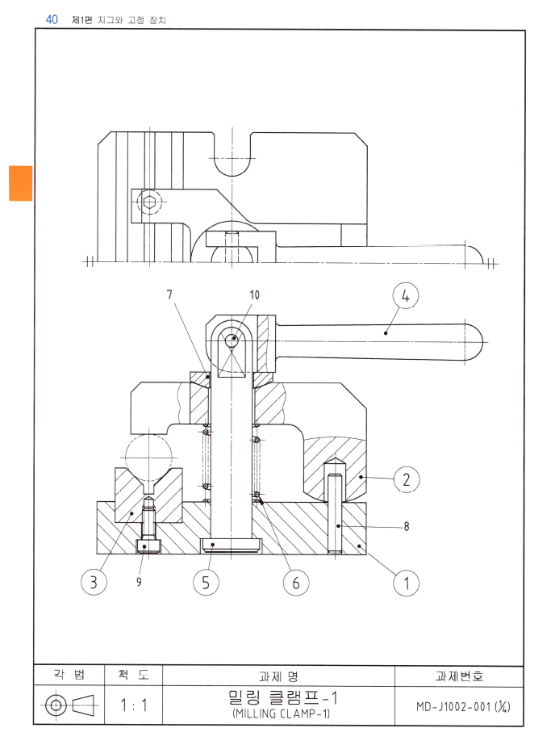

이번 시간에는 간단하게 점검할 수 있는 밀링클램프-1 과제를 통해 빠르게 점검하는 시간을 갖도록 하겠습니다.





1. V-BLOCK 모델링

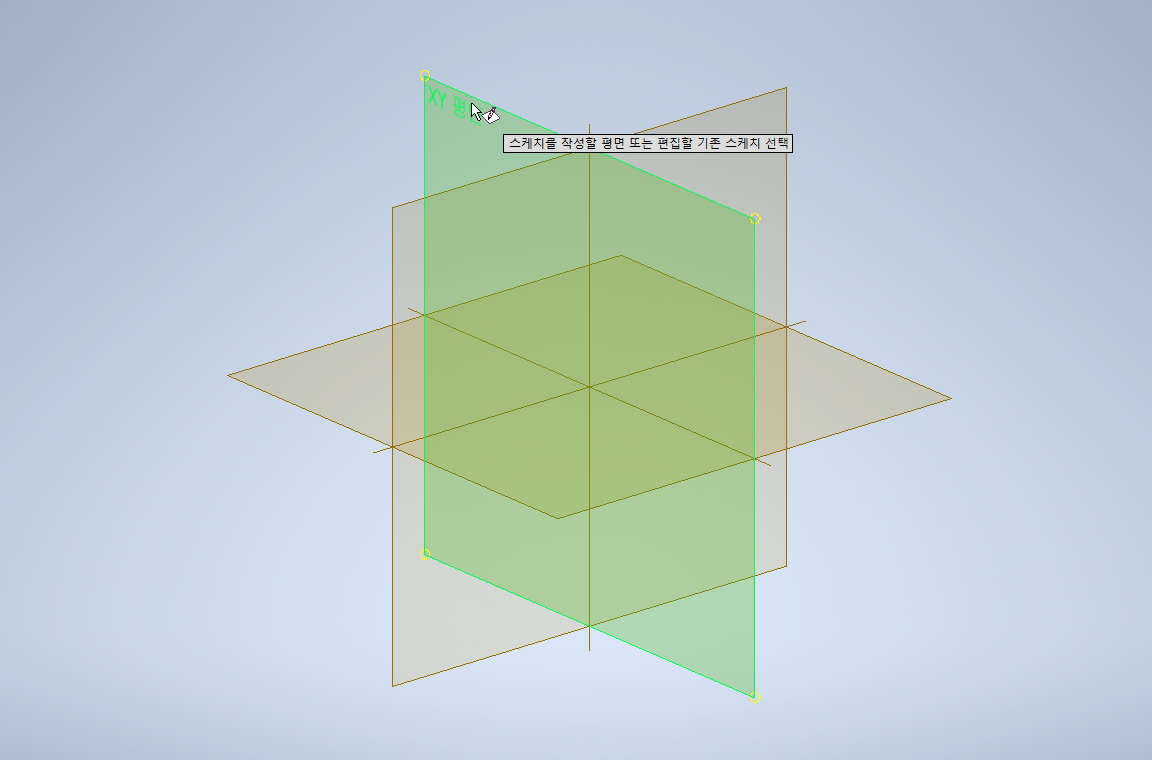

① X-Y평면을 선택하여 스케치 작성을 한다.

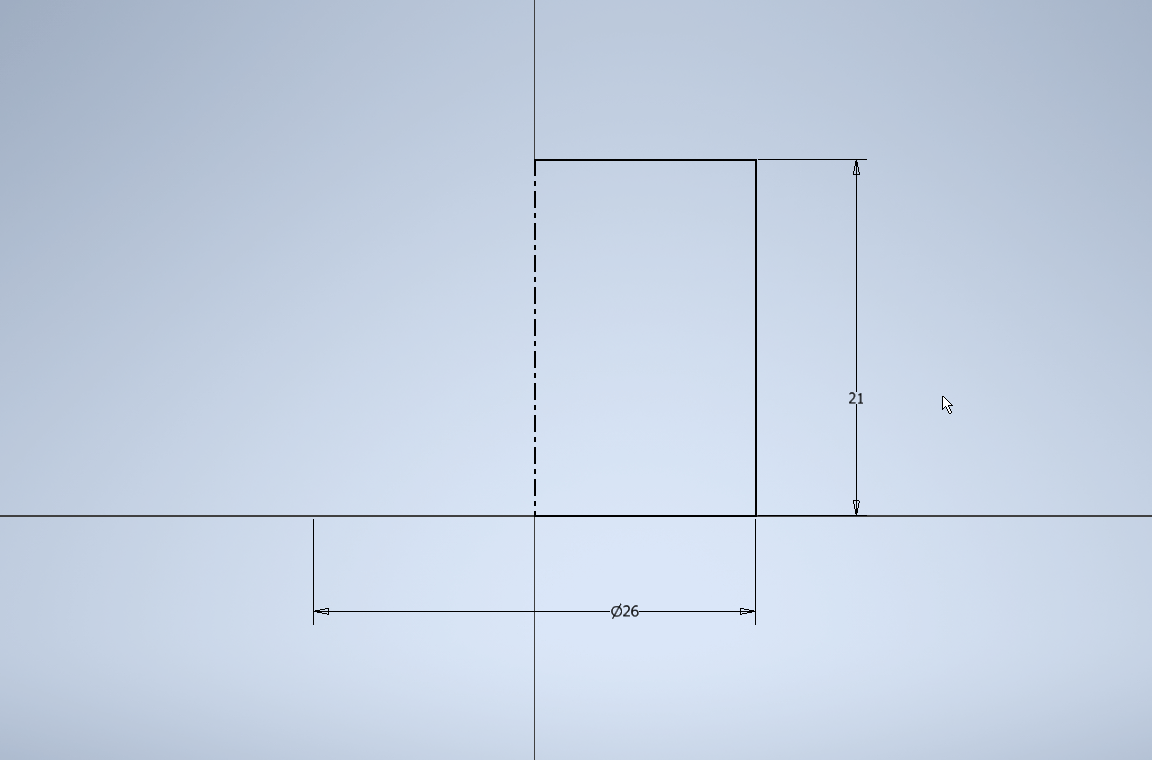

② [직사각형] 툴을 이용하여 원 점(0,0)을 첫 번째 점으로 대각선 임의로 점을 지정한 후 가운데 수직선은 [중심선]으로 하고, 가로 26, 세로 21의 치수를 준다.

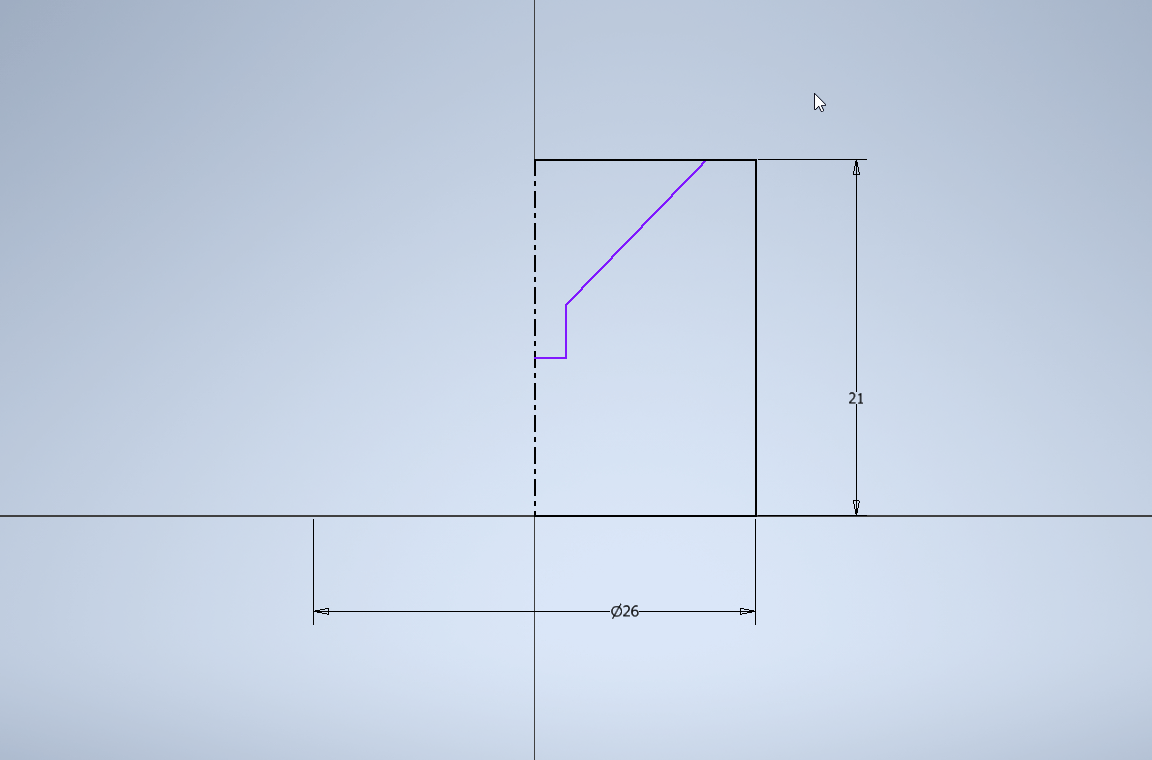

③  V홈을 [선]툴로 모양을 작도한다.

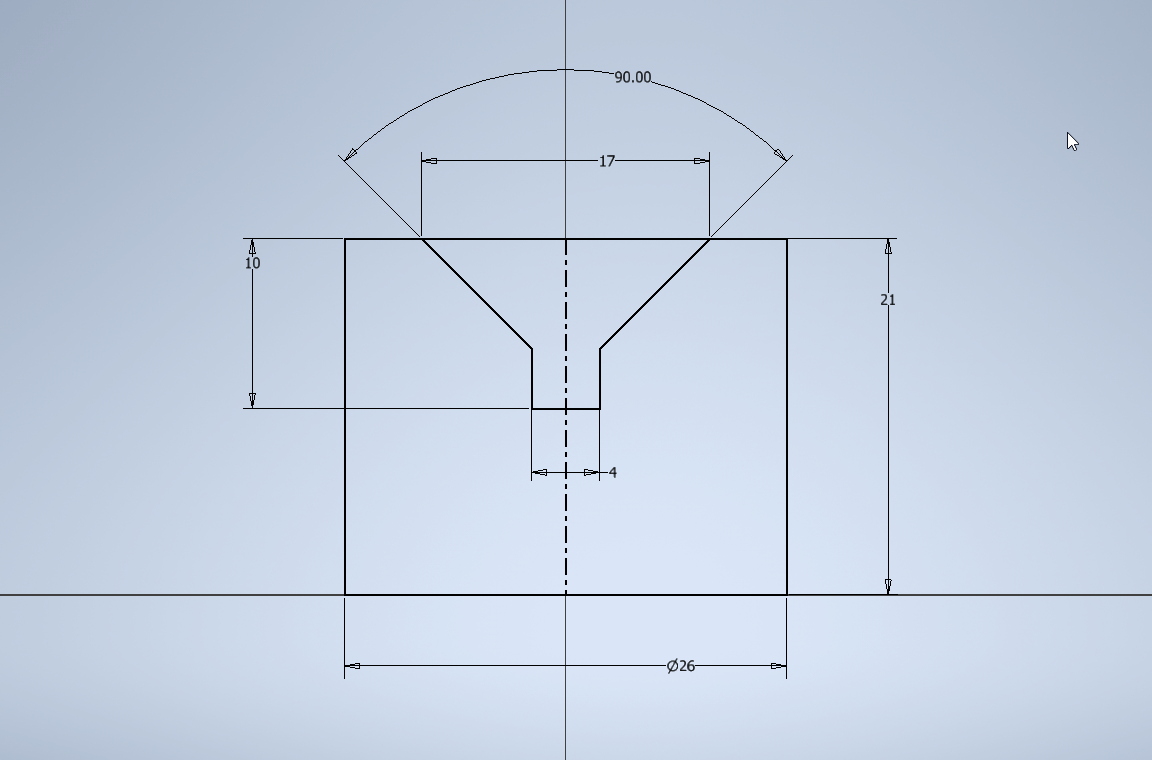

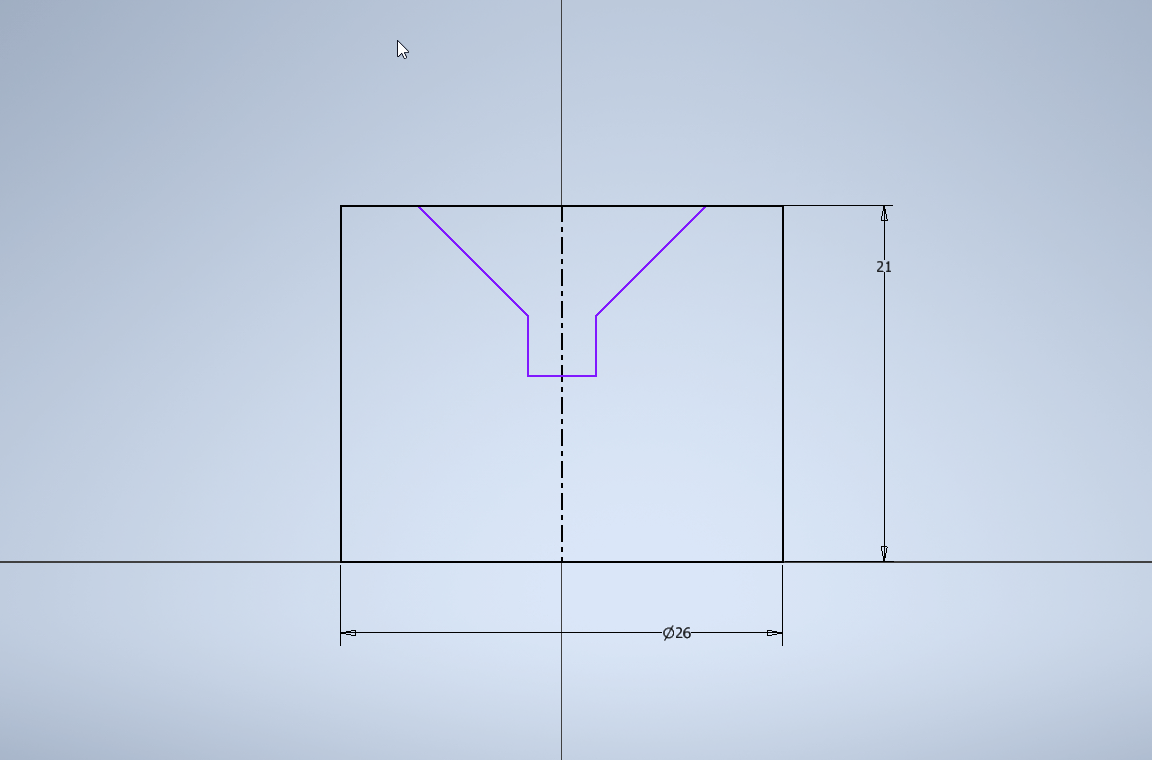

④ [미러]툴로 대칭 복사를 한 후 각각 치수기입하여 모양을 완성한다.

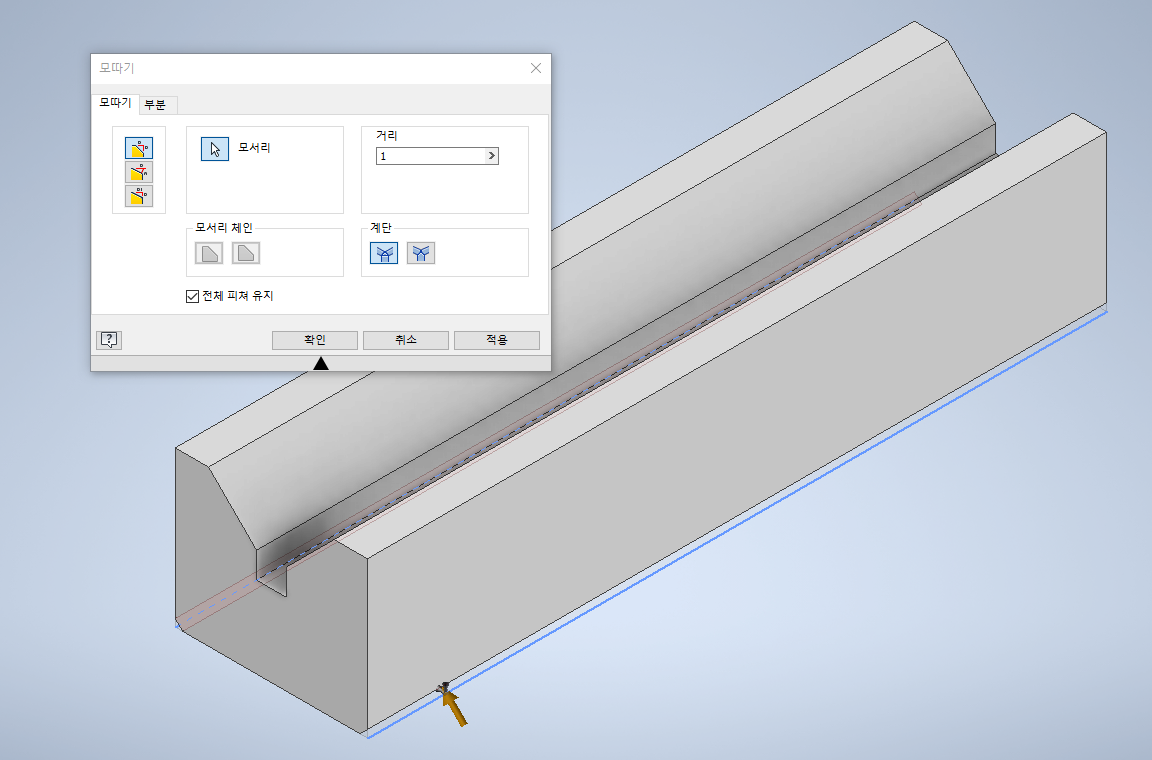

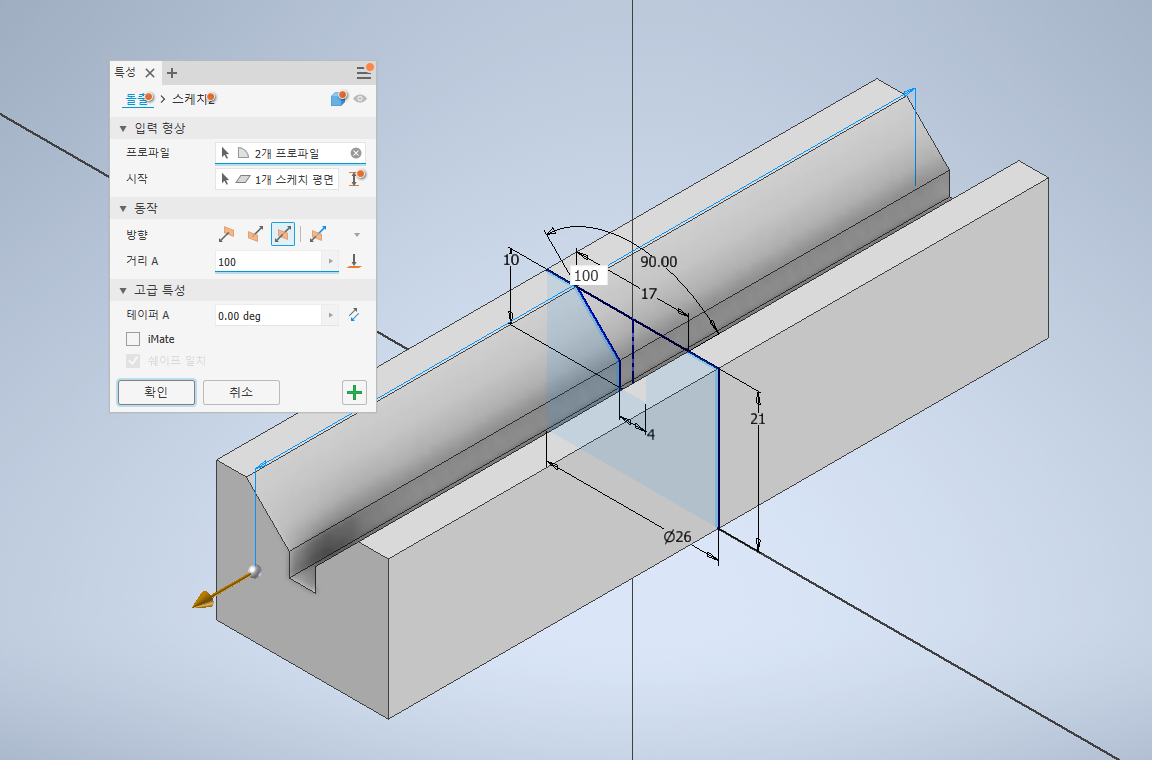

⑤ 작성된 스케치를 [돌출]툴로 대칭방향으로 100mm 돌출하고 끼워지는 모서리에 1mm 모떼기 한다.



⑥ 저장한다. 이번에도 역시나 V-블럭에 집중하기 위해 탭구멍은 생략하기로 한다.



728x90



2. V-BLOCK 도면 작업

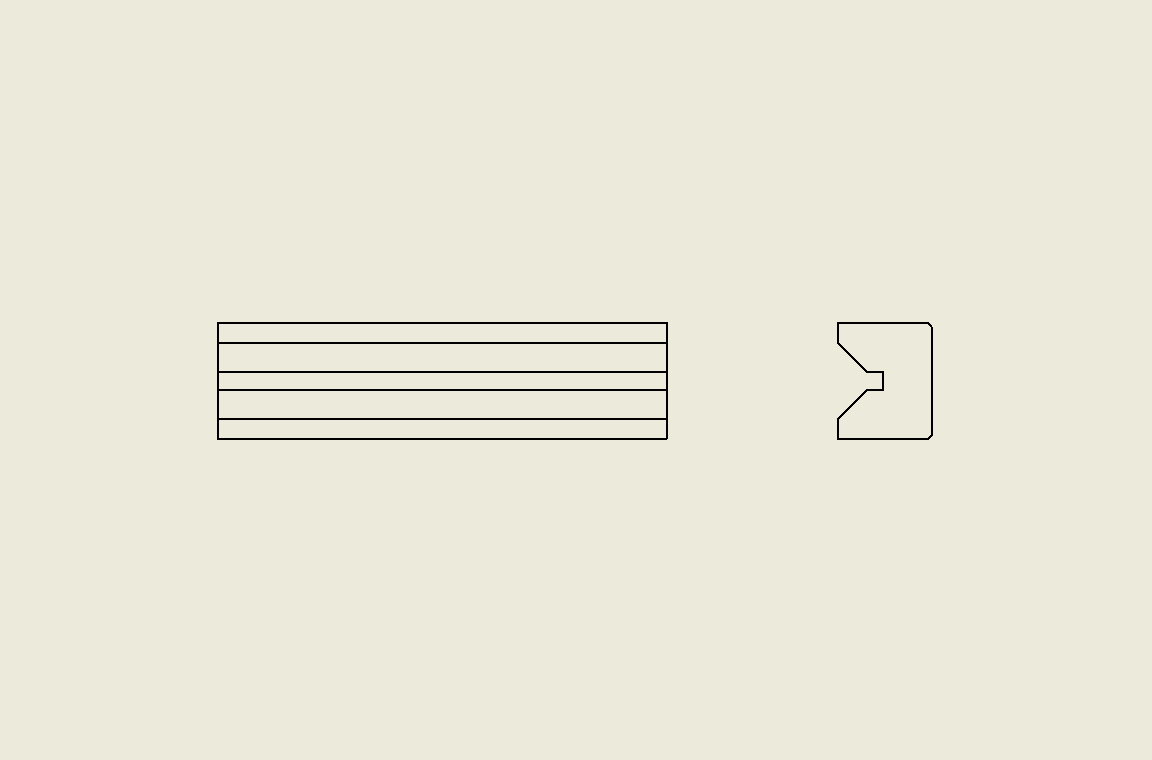

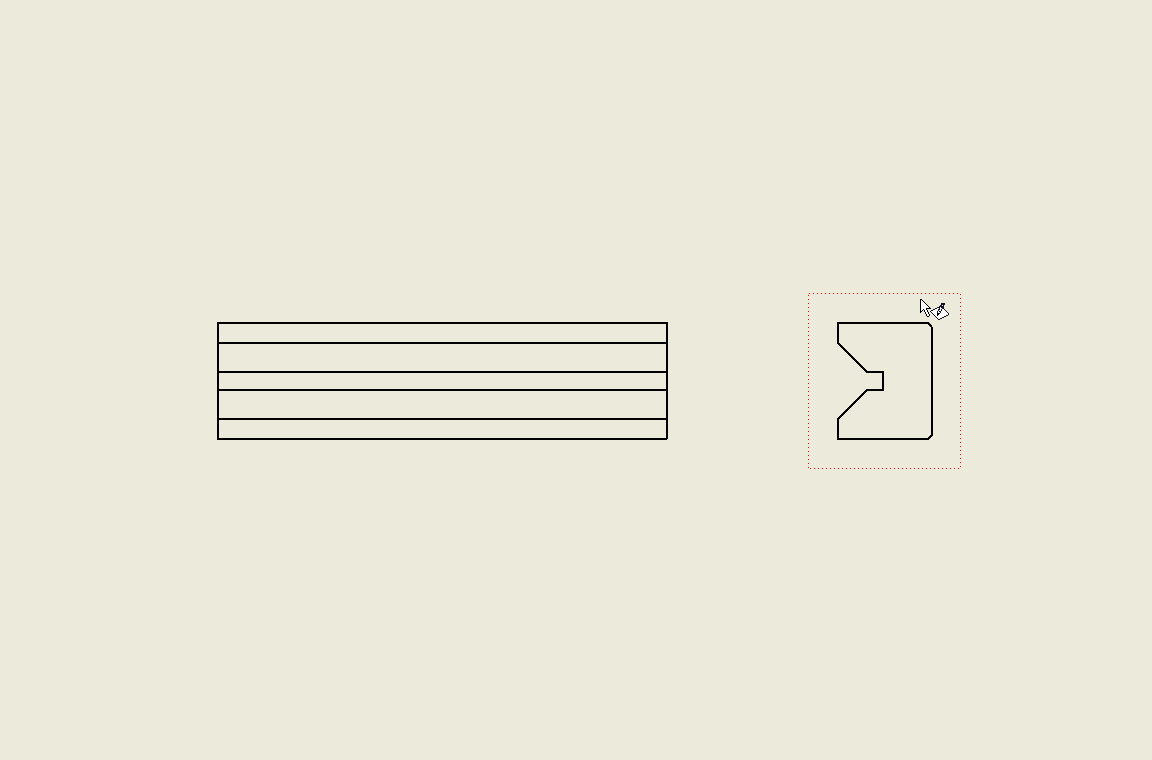

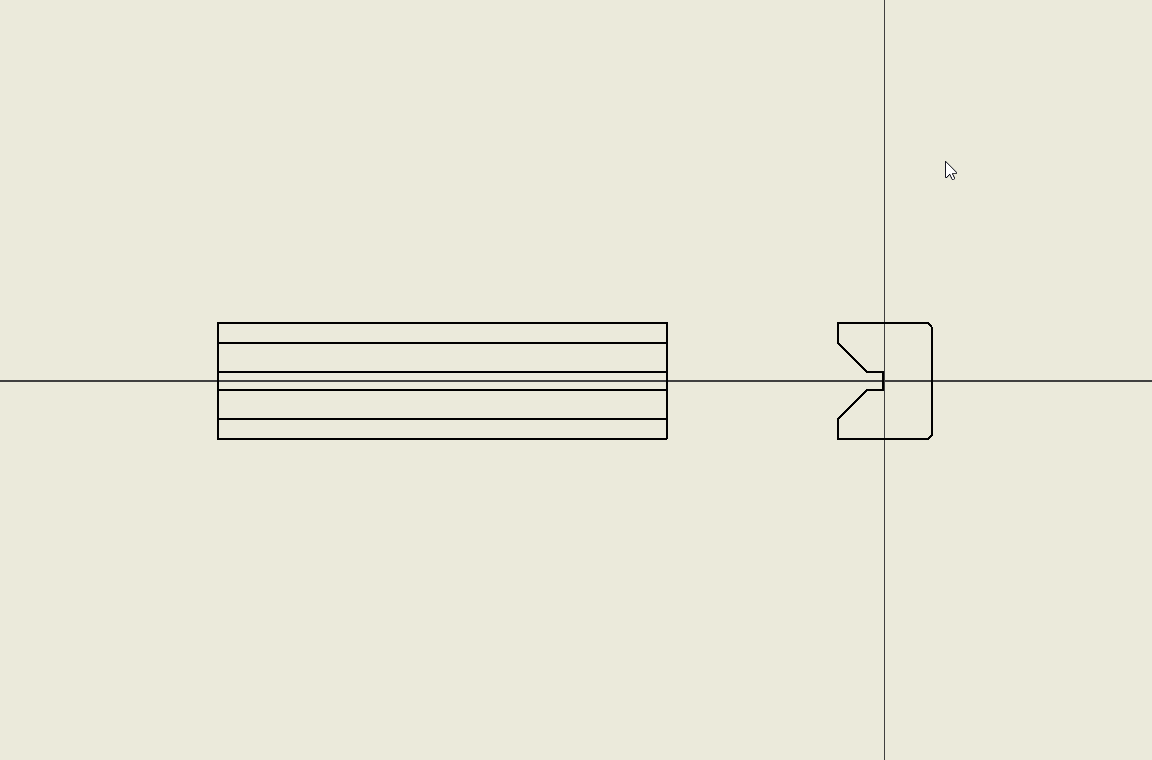

① 아래와 같이 투상도를 배치한다. 별도의 구멍이나 다른 형상이 없으므로 투상도는 2개면 족하다.





② V-홈이 있는 투상도를 선택하고, 단축키 S키 [스케치 시작]을 누른다.

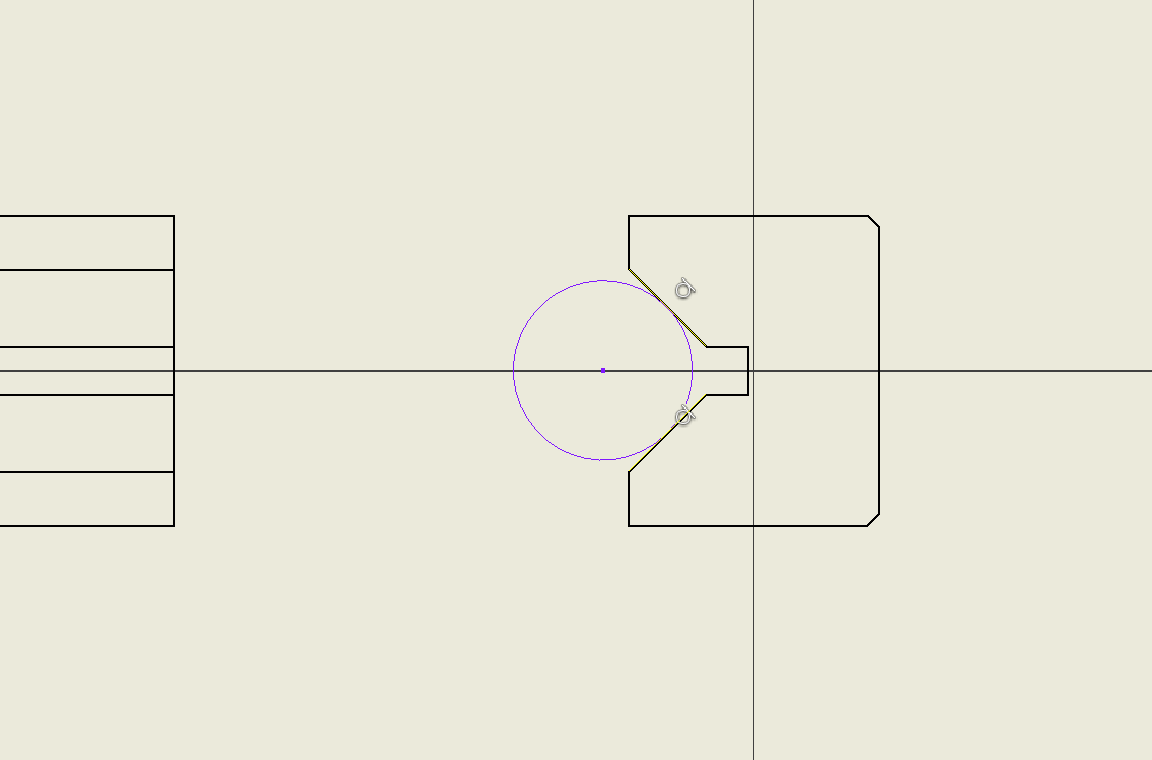

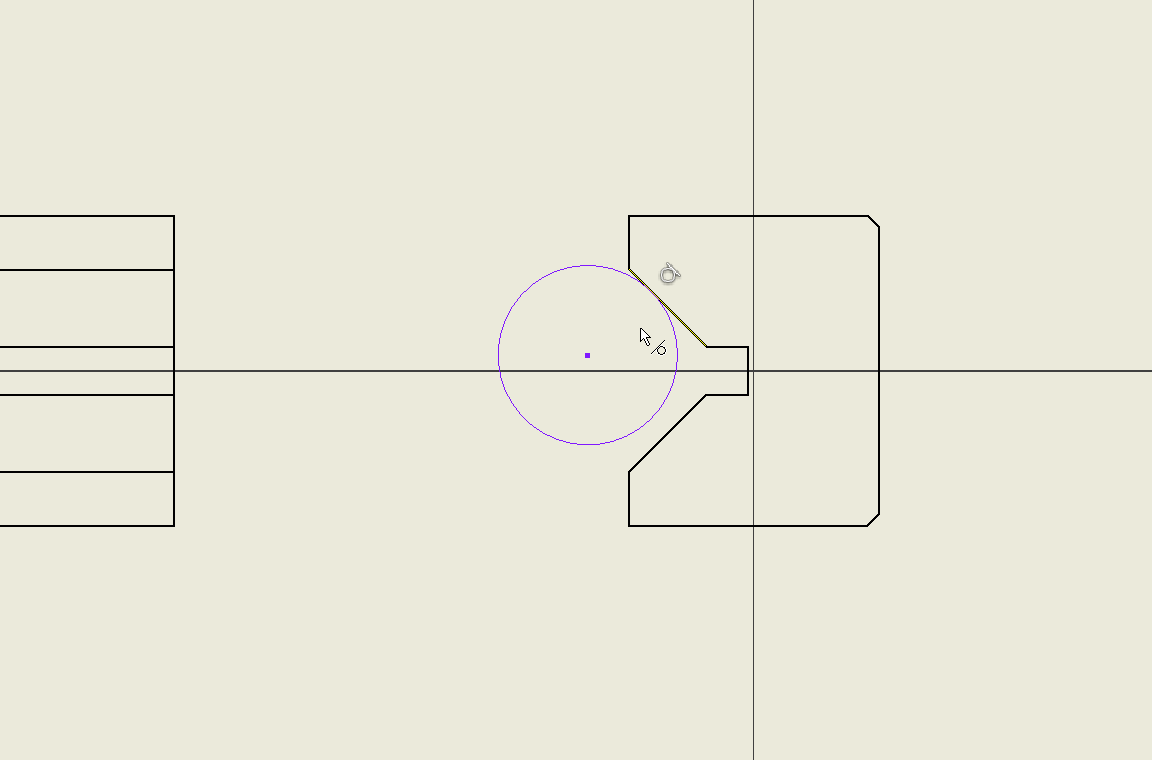

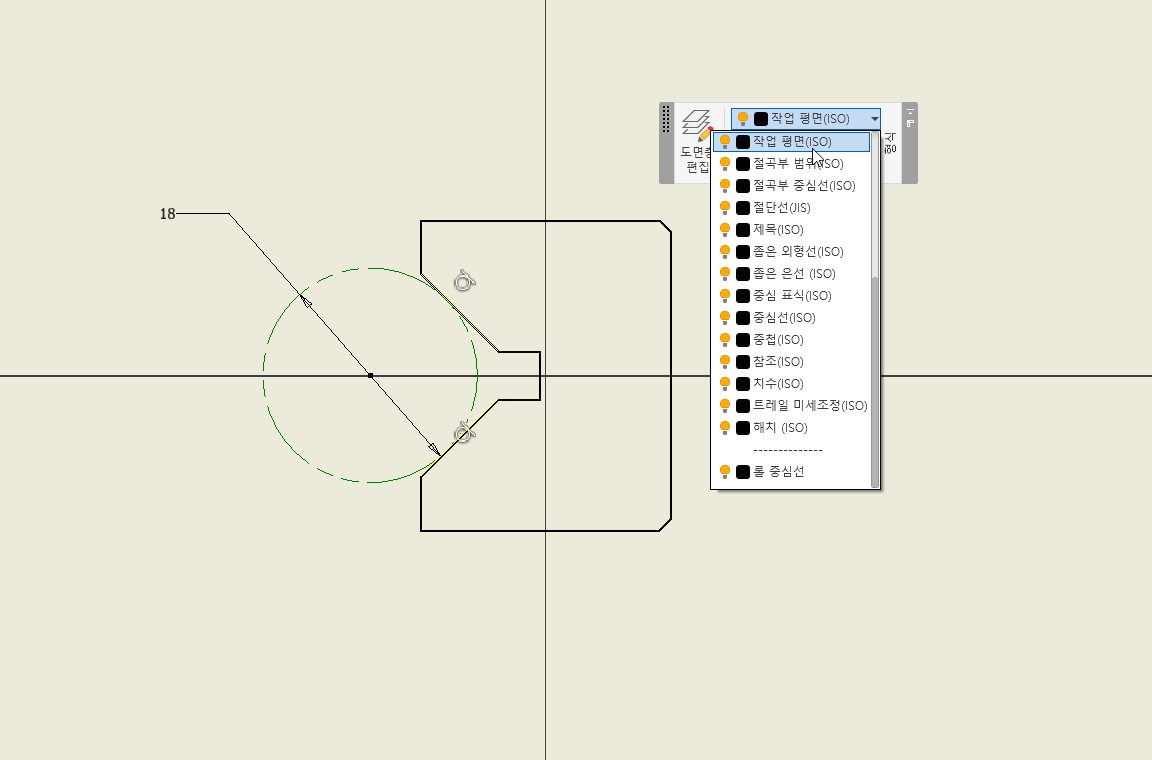

③ [원] 명령으로 그림과 같이 임의로 원을 그리고 [접선 구속조건]으로 두 직선에 원을 접하게 한다.



④ 지름은 도면에서 자로 측정한 공작물의 사이즈를 측정하여 ∅18로 주고 원의 레이어를 [작업 평면]레이어로 이동시킨다. 작업평면의 선의 종류가 가상선이다.

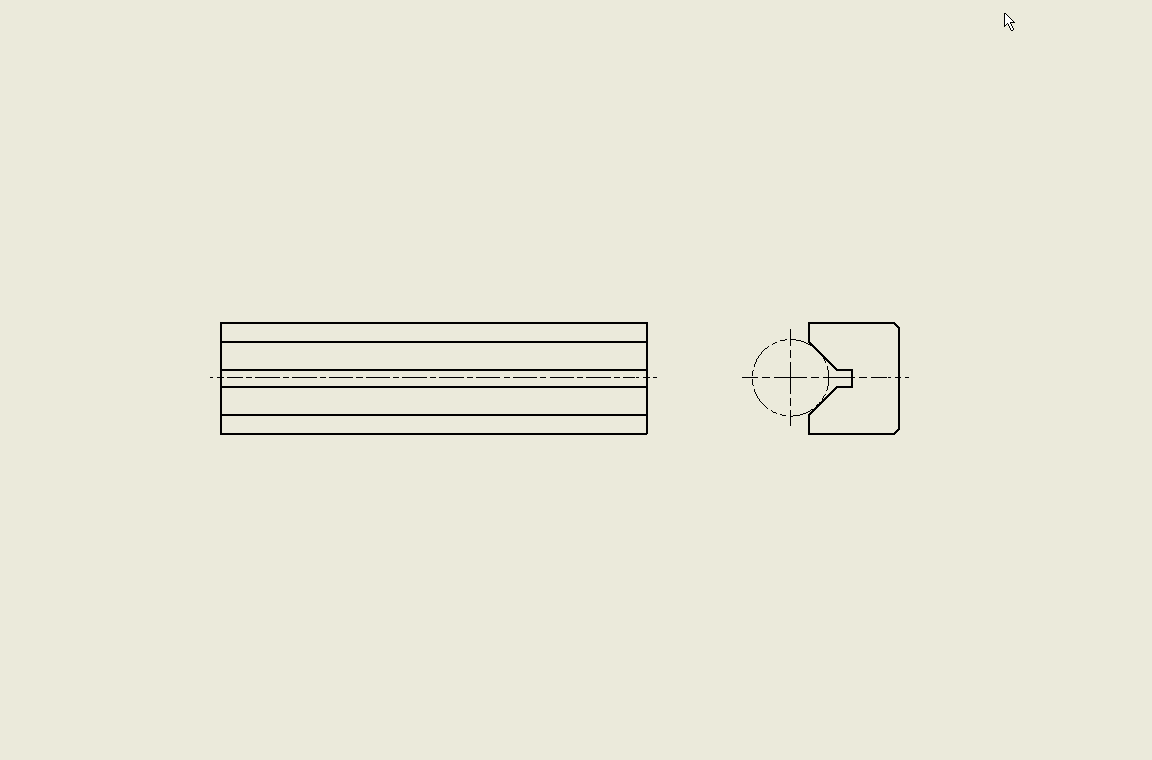

⑤ 스케치를 종료하고 그림과 같이 중심선을 완성한다. 생략한 탭구멍이 2개가 있는데 탭구멍의 있으면 좌우 대칭 중심선을 추가한다. 지금은 탭구멍을 그리지 않았으므로 아래와 같은 투상도가 완성이 된다.

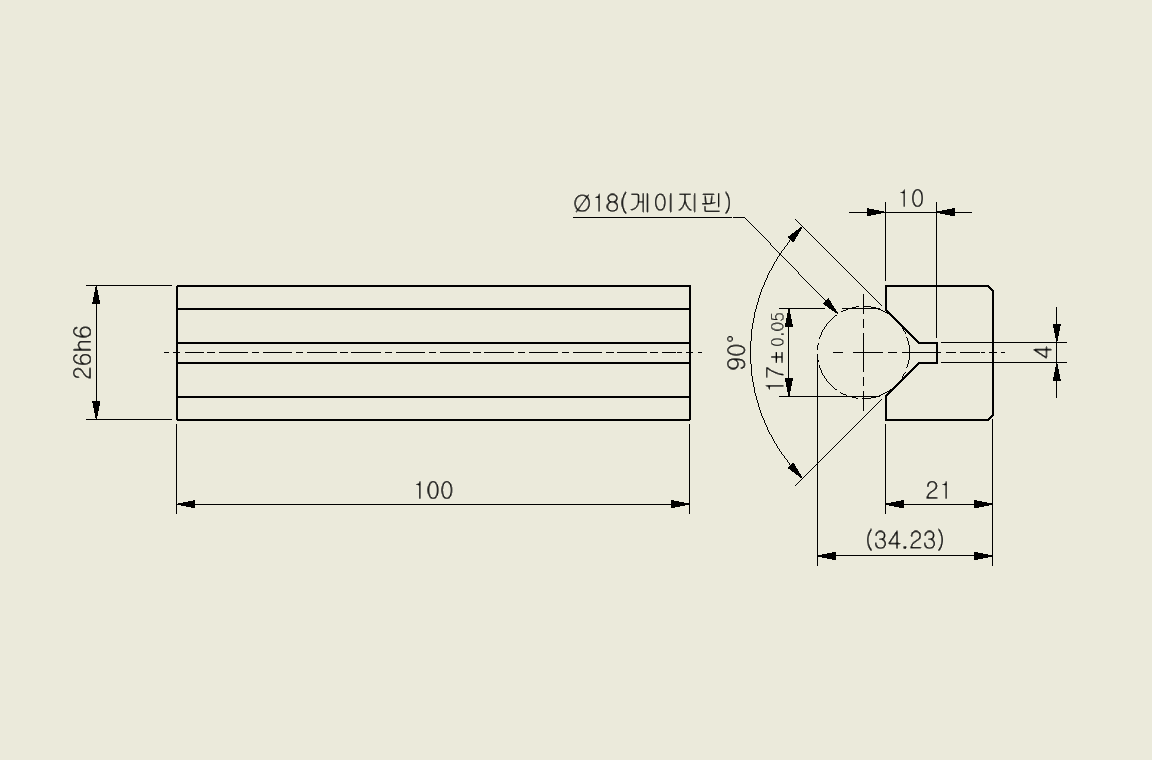

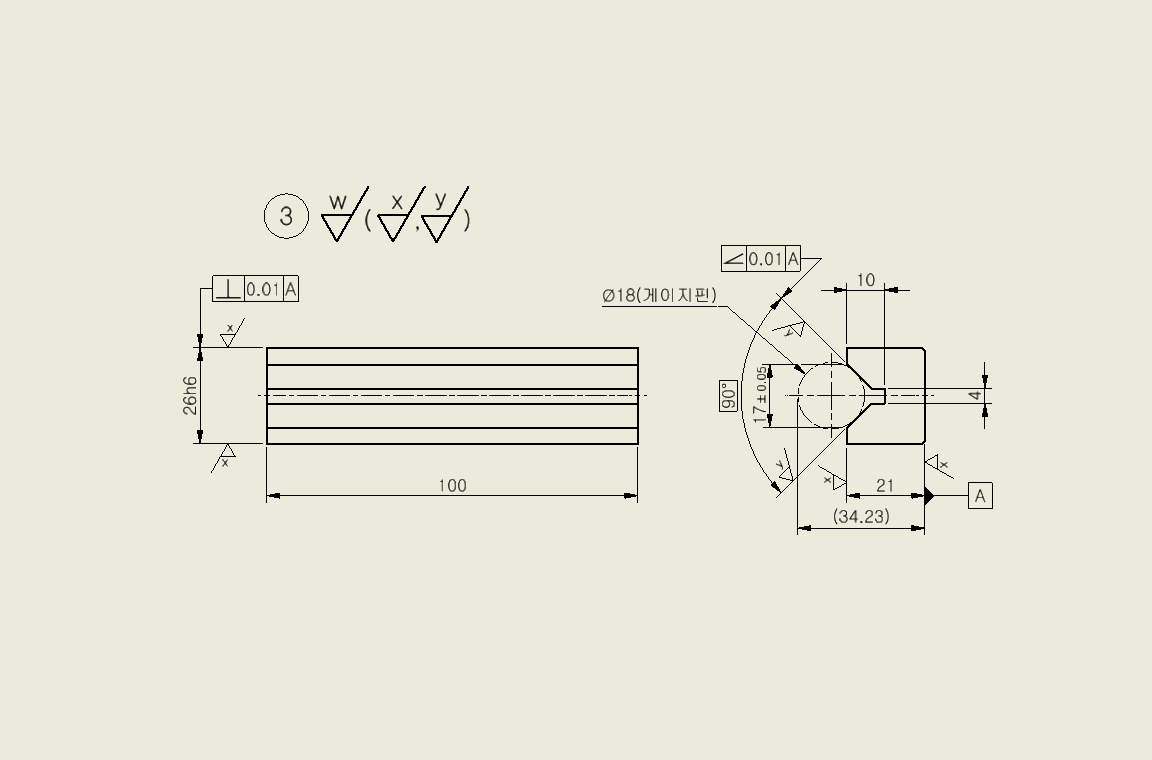

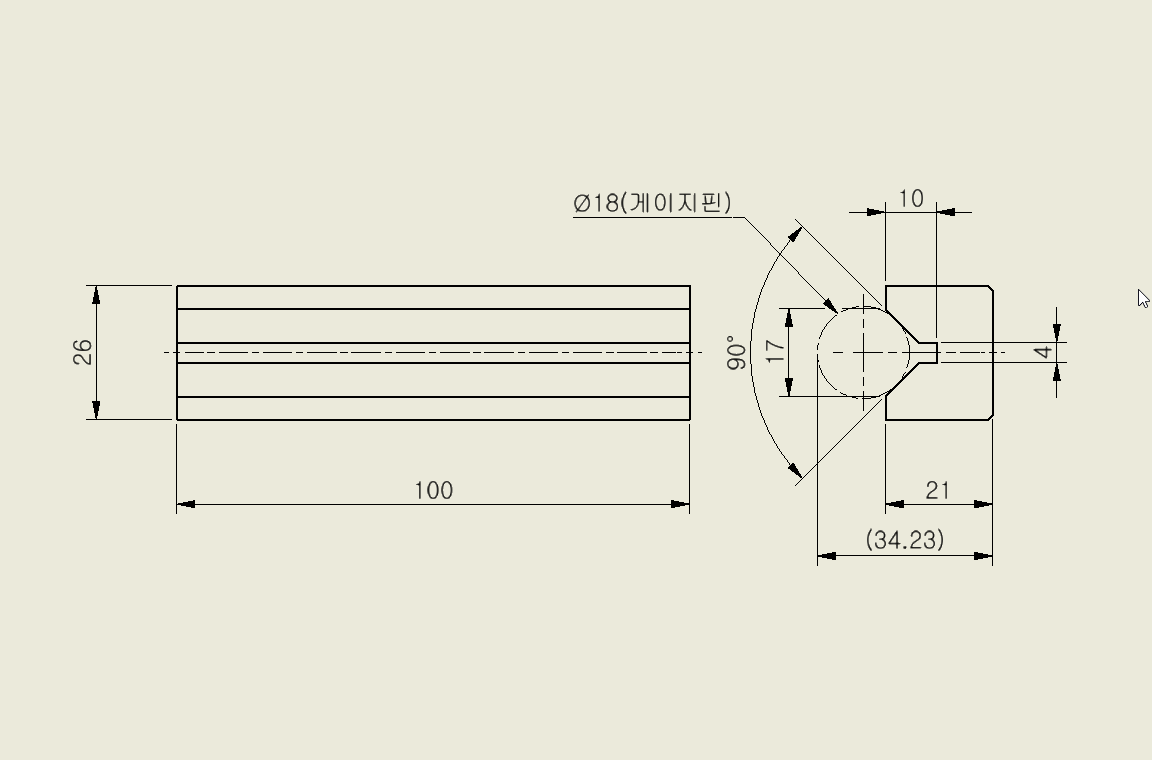

⑥ 치수기입을 한다. 모델링 할 때 사용하지 않은 치수로는 지시선으로 지시한 ∅18(게이지핀), 기준면에서부터 게이지핀 끝까지의 (높이)이다. 이는 V-블록 제작 시 측정 및 검증을 위해 필요한 치수이니 기억하도록 하자.



⑦ 끼워맞춤공차와 치수공차를 적용한다. 26h6는 1번 베이스와 끼워맞춤이며, V-블록에는 모서리의 거리에 치수공차를 준다.

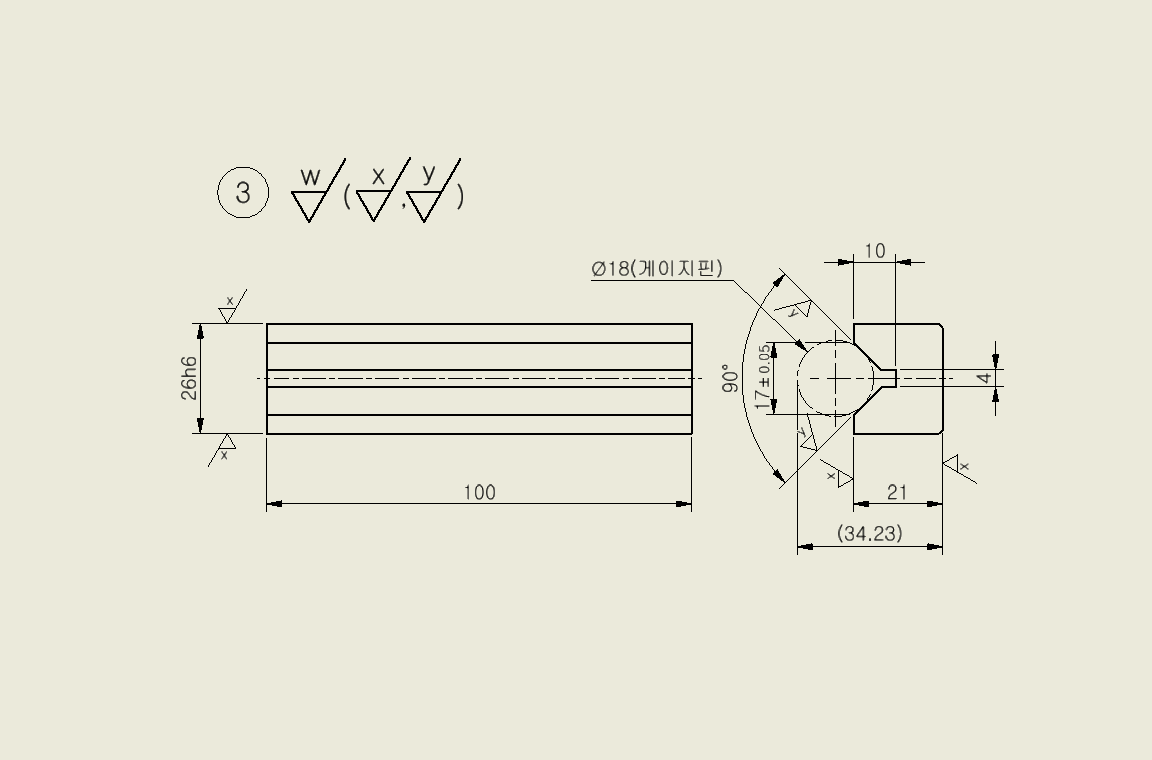

⑧ 표면거칠기를 준다. 전체적으로 x표면거칠기가 많으니 대표를 x로 해도 되지만, 학습을 위해 w를 대표로 선정한다.

⑨ 형상기하공차를 준다. V-홈의 각도치수에 네모를 씌워 이론적으로 정확한 치수로 하고, 데이텀면과의 경사도 공차를 적용하는 것에 주목하면 될 것이다.

이상 V-블럭에 대해 모델링과 도면작업에 대해 알아보았습니다. 조금 더 기하공차가 요구되는 부분이 있지만 이 정도만이라도 정리를 필히 하시고 시험에 응시하시기 바랍니다.
