벨트 긴장 장치 – 본체의 투상과 모델링

3D 솔리드 모델링 전 형상 파악과 접근법을 고민하실 때, 반드시 기하학적 면 투상(Face Projection) 개념을 고려하시기 바랍니다.

우리가 국가 기술 자격 CAD 실기 시험(일반기계기사, 기계설계산업기사, 전산응용기계제도기능사)을 3D로 준비할 때, 2D 스케치 단계에서 가장 많이 사용하는 선은 직선과 원(호)입니다. 이를 기반으로 입체 솔리드를 생성하기 위해 가장 빈번하게 적용하는 핵심 피처 명령은 직선과 원의 생성 원리와 일치하는 방식을 갖는 돌출(Extrude)과 회전(Revolve)입니다.

💡 모델링 형상과 면(Face)의 이해

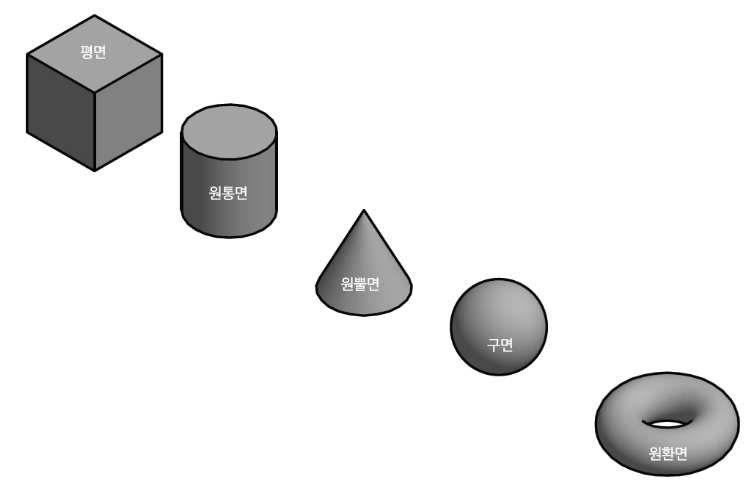

직선과 원을 프로파일(Profile)로 삼아 돌출과 회전을 정의하면 생성되는 제도의 경계면은 평면, 원통면, 원뿔면, 구면, 원환면 등이 있습니다. 자격시험에 기출되는 복잡한 부품의 대다수는 사실상 평면과 원통면의 유기적인 조합으로 이루어져 있으며, 구면과 원환면이 간헐적으로 출제됩니다.

돌출로 제어할 수 있는 형상: 직선형 블록, 원기둥, 사각뿔 등 단면이 일정한 오브젝트
회전으로 제어할 수 있는 형상: 축 대칭형 원기둥, 원뿔, 구(Sphere), 토러스(원환체)

투상의 핵심: 면 투상

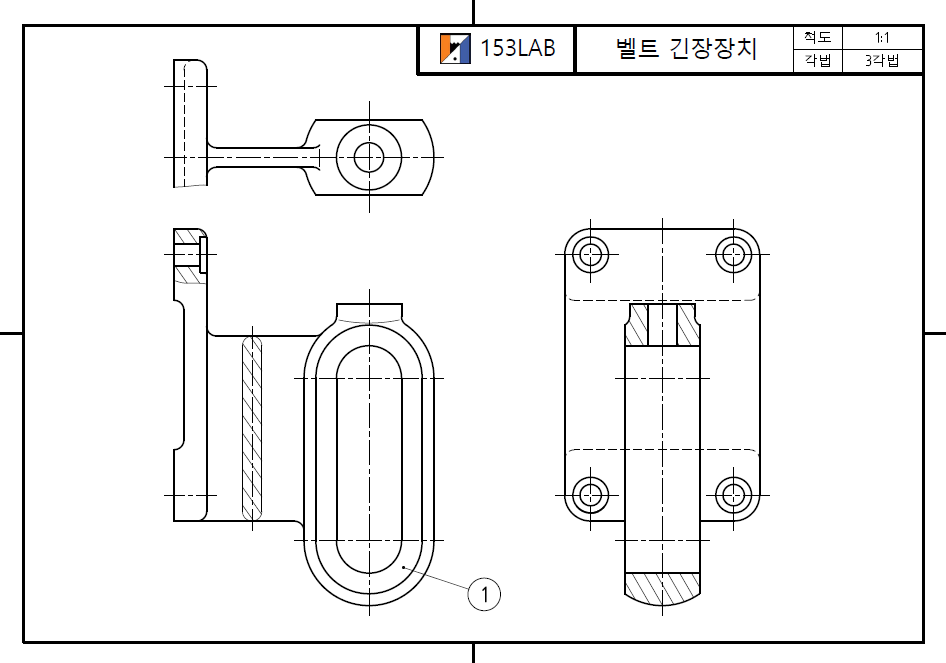

설계 투상 공정에서 가장 중요한 프로세스는 특정 면이 다른 정투상 방향(정면, 평면, 측면)에서 어떤 기하학적 형태로 전개되어 투영되는지를 잠깐이라도 정밀하게 예측해 보는 것입니다. 이 고민 단계를 거쳐야만 명확한 2D 도면 해독이 가능해지며, 형상을 누락 없이 쌓아 올릴 수 있는 최적의 3D 피처 트리 생성 순서(모델링 접근법)를 도출해 낼 수 있습니다.

작업형 시험을 준비하는 대다수의 수험생들이 실수하는 요인이 바로 이 ‘면의 성분 파악’을 생략하는 것입니다. 이는 올바른 2D 투상도를 작도하는 것뿐만 아니라 3D 캐드 상에서 형상을 파악해 나갈 때에도 매우 당연하고 중요한 메커니즘이므로 절대 간과해서는 안 됩니다.

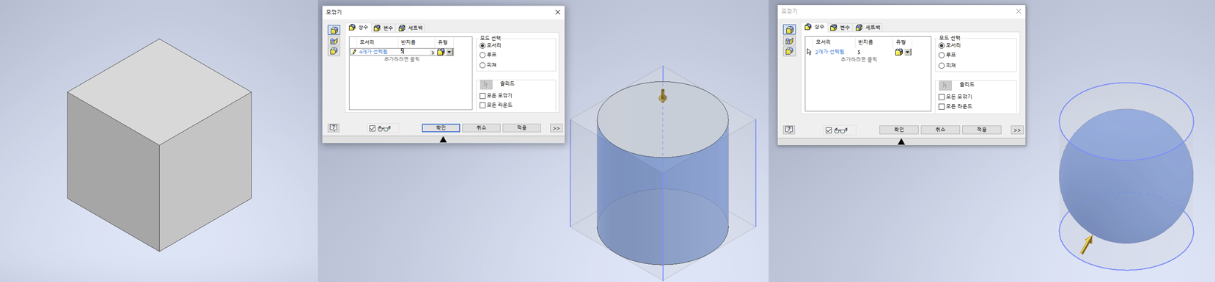

경우에 따라서는 기본 정육면체 사각 블록(돌출)에 모깎기(Fillet) 값을 극단적으로 적용하여 구(Sphere) 형상을 파생시켜 내는 역방향 접근도 가능합니다. 흔히 솔리드 작도를 ‘깍두기 모델링’ 공정이라고 부르는 이유도 이처럼 기본 형상에서 살을 붙이거나 깎아 나가는 직관적인 물리 법칙을 따르기 때문입니다. 구조적 메커니즘을 쪼개어 보면 난해한 형상은 없으므로, 작업 시작 전 항상 “어떤 기하 공학적 면들의 조합인가?”를 먼저 분석하는 습관을 들이시기 바랍니다.
