V벨트 긴장 장치 : 커버 투상과 모델링

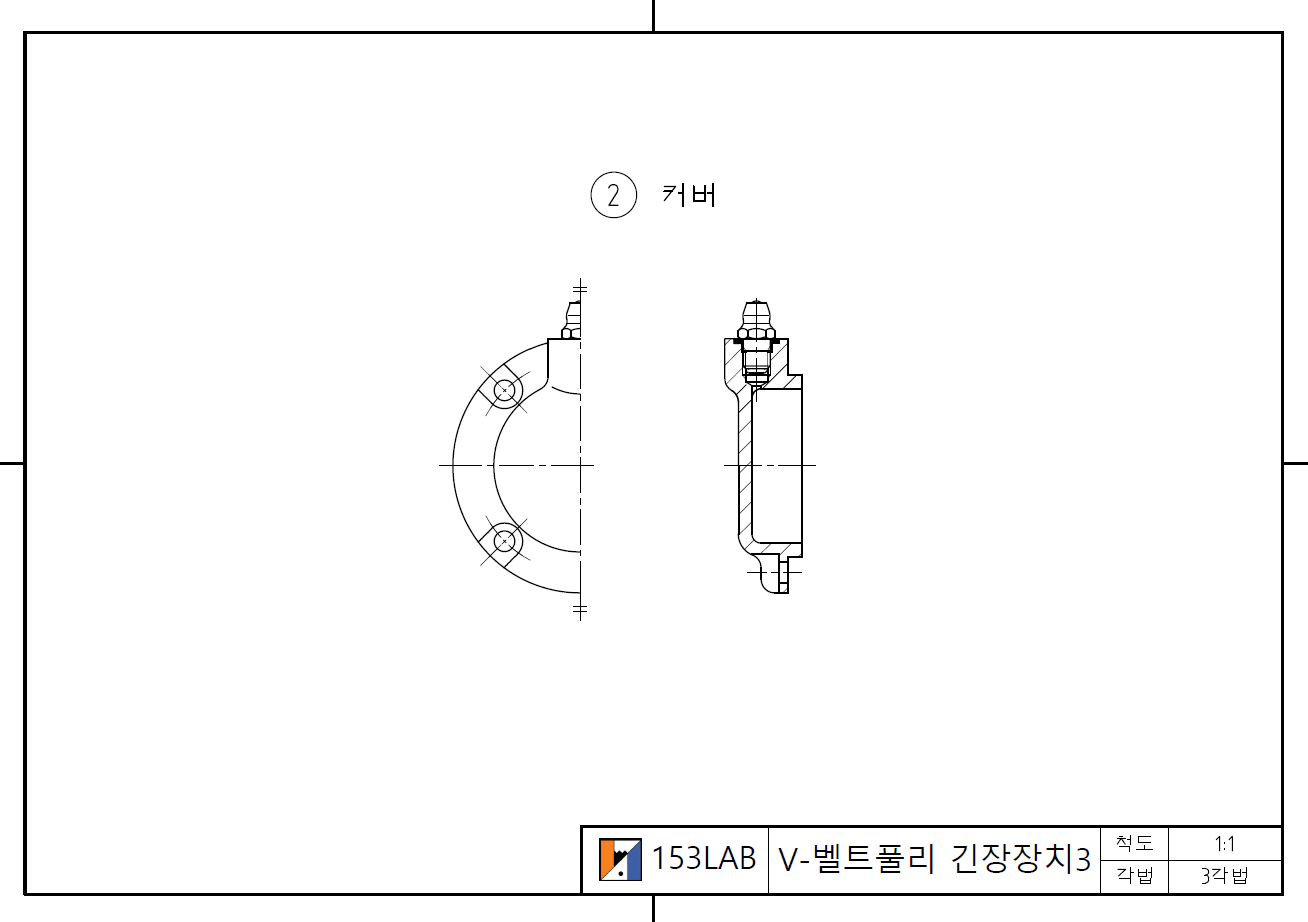

국가기술자격 실기 시험에 기습적으로 등장하여 수험생들을 당황하게 만드는 치공구 및 동력전달장치 요소의 커버(Cover) 부품입니다.
일반적인 플랜지형 커버와 달리 윤활유 주입을 위한 그리스 니플(Nipple) 구멍이 커버 외경에 배치되면서 체결 볼트의 피치원 및 위상 각도가 변형되는 구조를 가집니다. 따라서 단순 온단면 투상이 아닌 조합 단면(회전 단면) 법을 정밀하게 적용해야 하며, 3D 모델링 데이터를 2D 도면 영역으로 넘겼을 때 누락되거나 왜곡되는 투상선이 많아 사후 투상선 정리가 반드시 필연적으로 수반되는 까다로운 부품입니다.
💡 합격 포인트
치수 기입과 IT 끼워맞춤 공차 부여 영역 역시 눈으로만 확인하고 넘어가면 시험장에서 대량 감점을 당하기 매우 쉬운 부품입니다. 아래 첨부해 드린 과제 도면 파일을 다운로드하여 시험장에 입실하기 전 반드시 한 번 이상 직접 1:1 규격 검도를 거쳐 작도해 보시길 강력히 권장합니다.
도면 자료 다운로드 및 참고

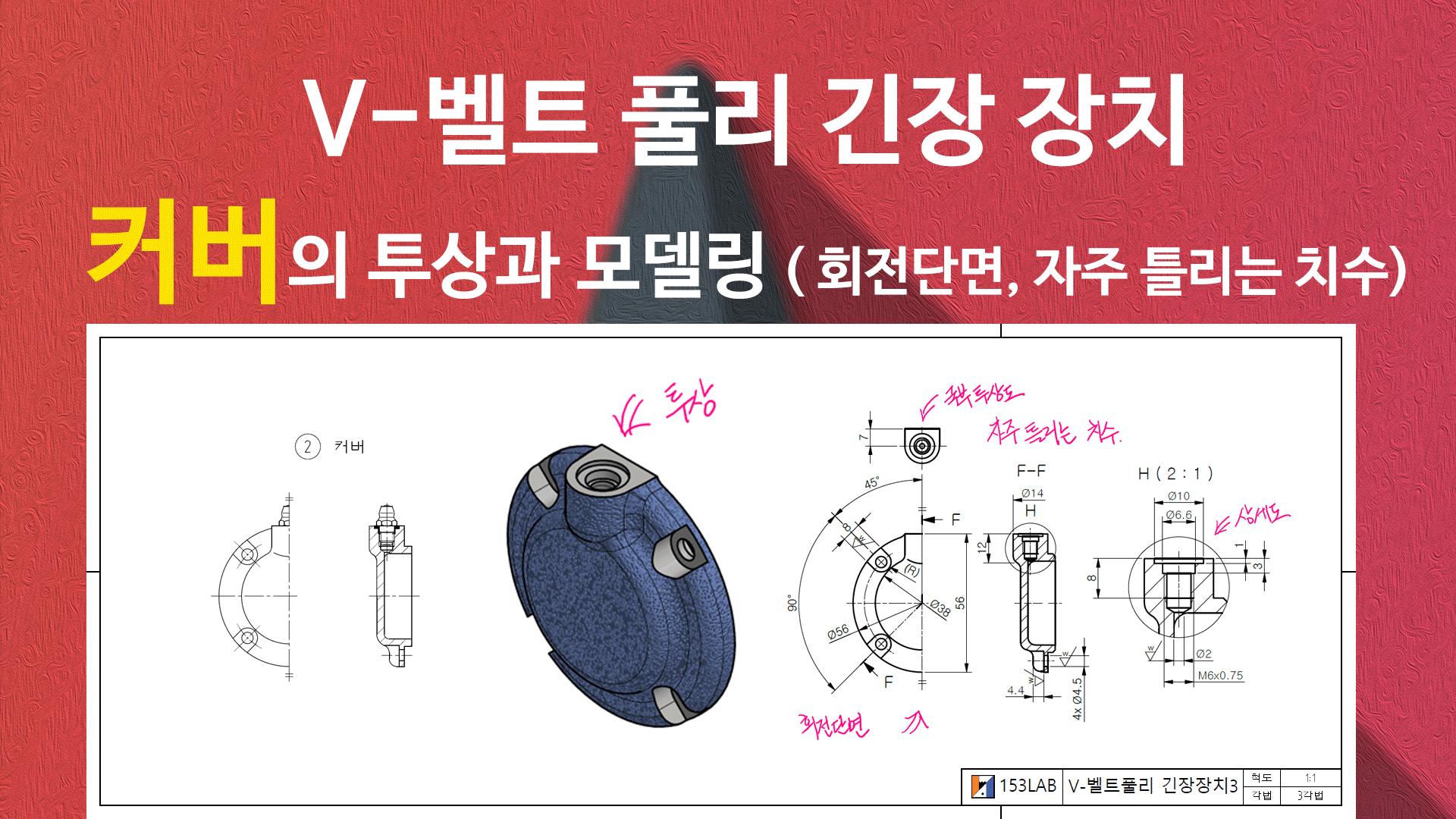

커버 3D 제품 모델링 참고 영상
오토데스크 인벤터(Autodesk Inventor)를 활용하여 조합 단면 구조를 가진 커버 부품을 효율적으로 형상화하고 서피스 및 솔리드 작도를 전개하는 핵심 테크닉 영상 가이드입니다.
