편심축의 투상도, 주요 치수와 공차 정리
이번 시간에는 편심축의 주요 치수와 공차에 대해 빠르게 정리하겠습니다.

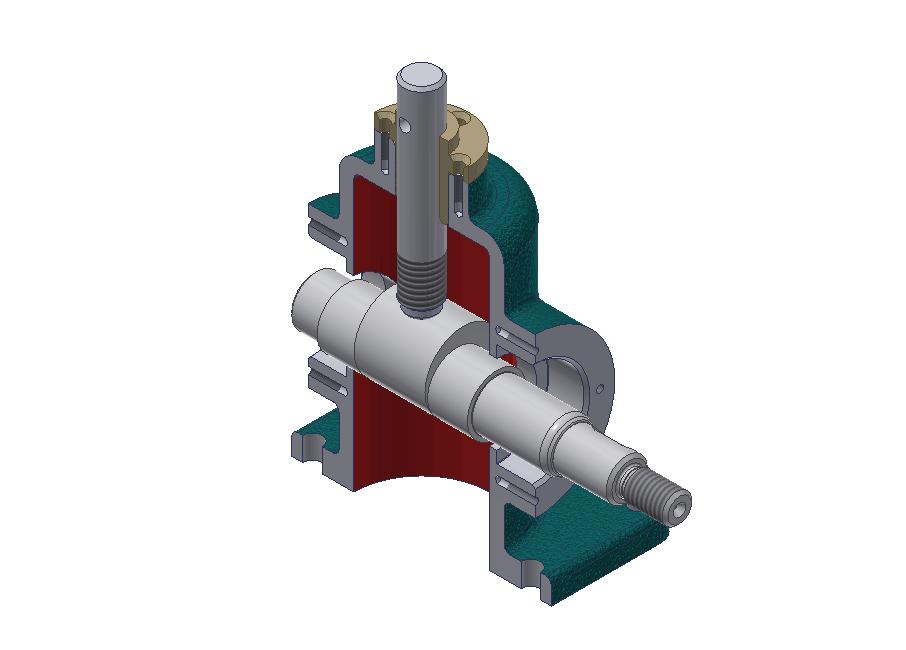

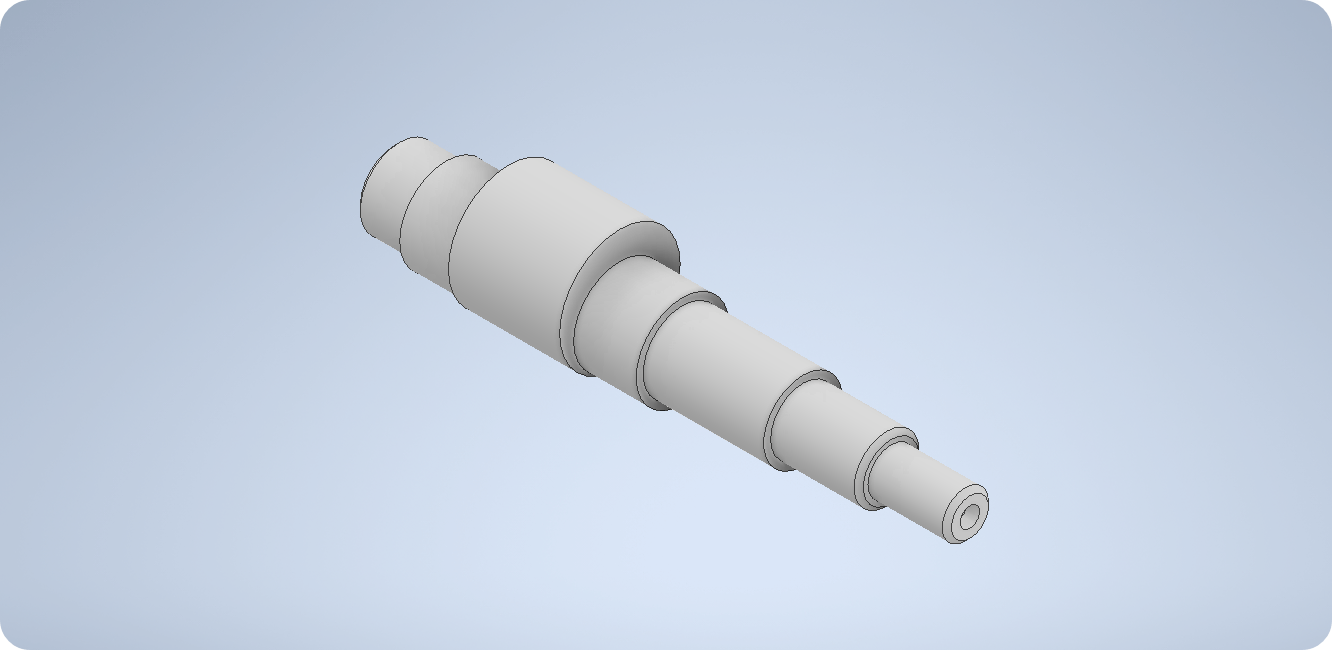

키홈이나 여러 가지 축에 있어야 하는 형상은 제외하고 축의 기본 형상에 센터구멍만 낸 단순한 모양으로 정리합니다.

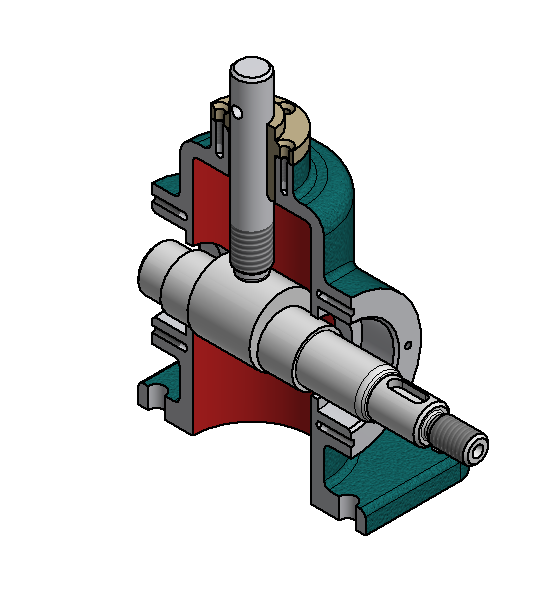

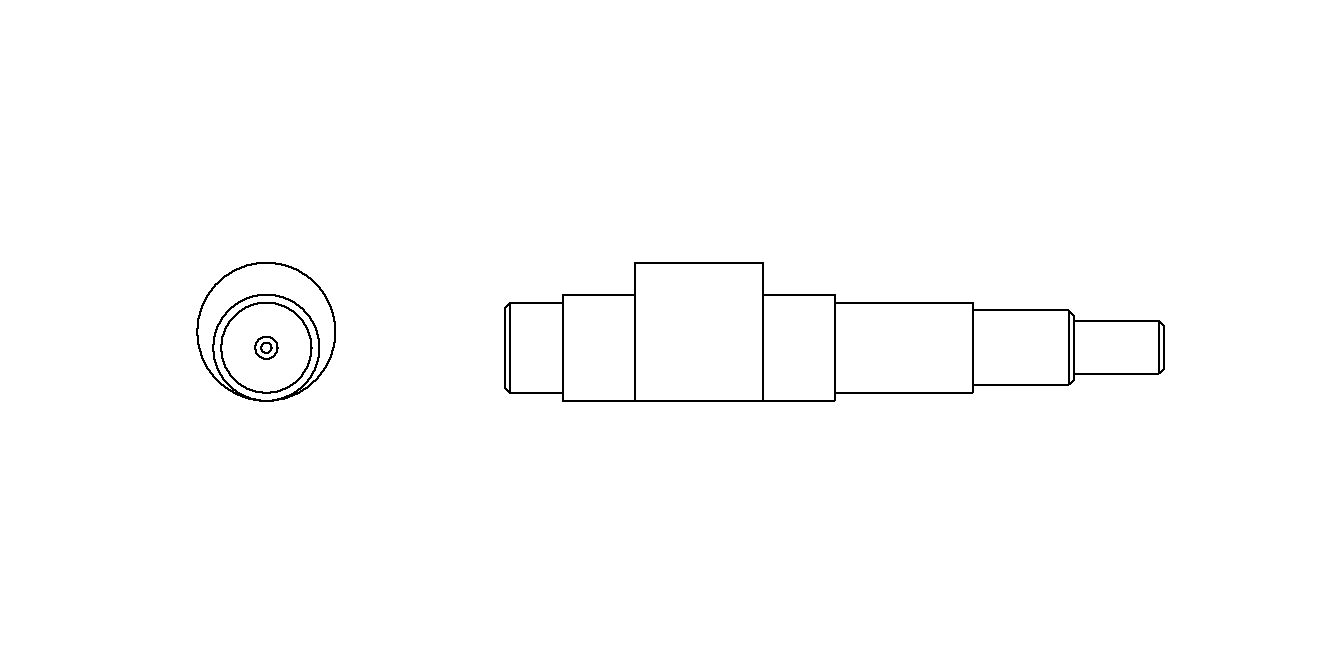

① 투상도 작도
정면도와 좌측면도가 필요하다.
키홈이 있으면 국부투상도가 필요하나 현재는 편심축에만 집중하도록 한다.

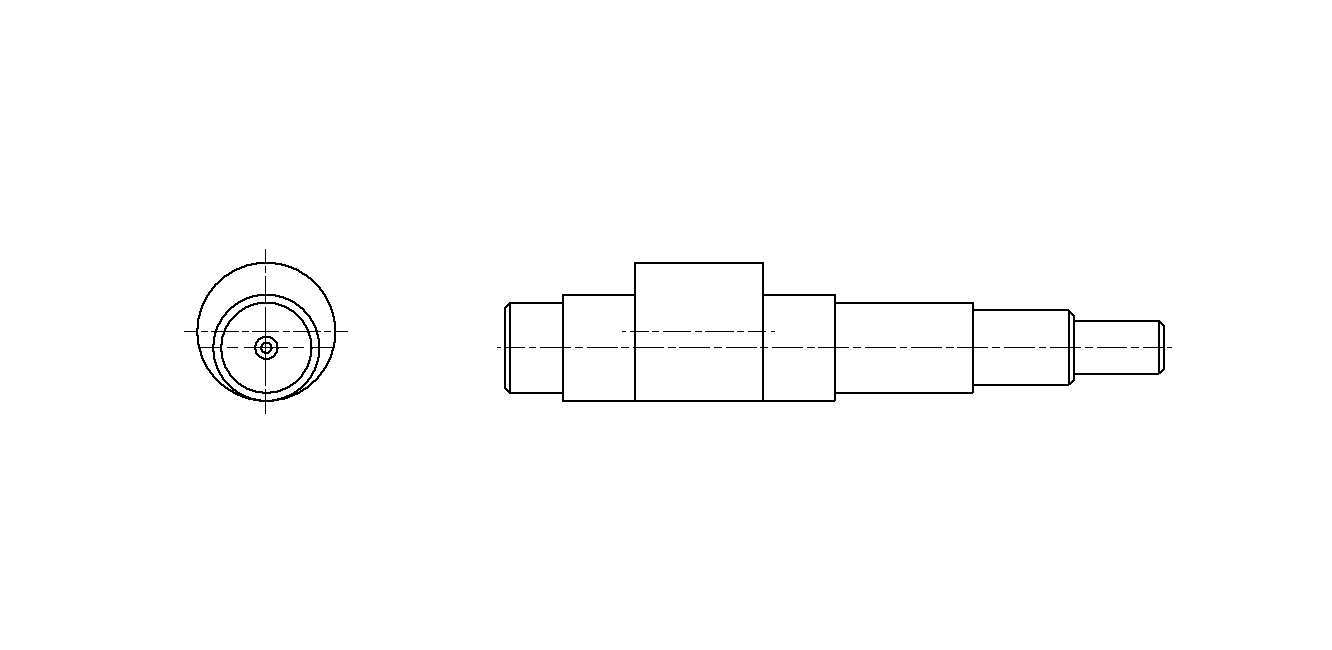

② 중심선 작도

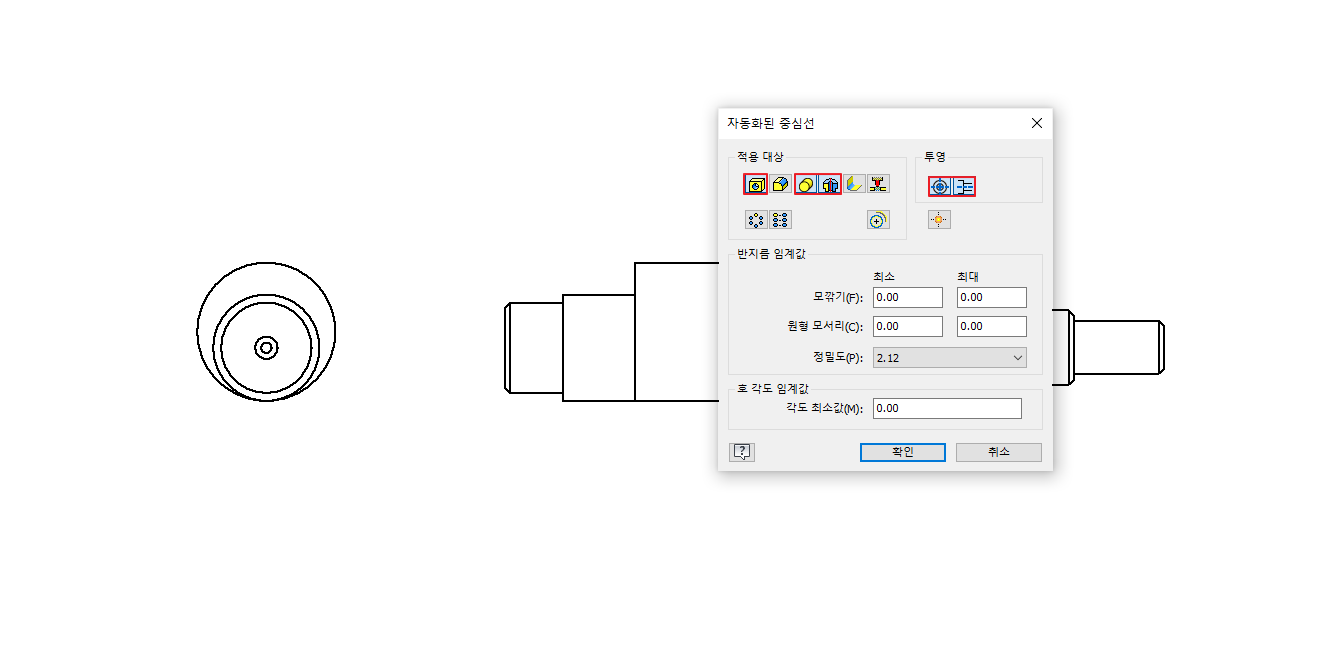

각각 [자동화된 중심선]을 사용하여 중심선을 작도한다.
728x90

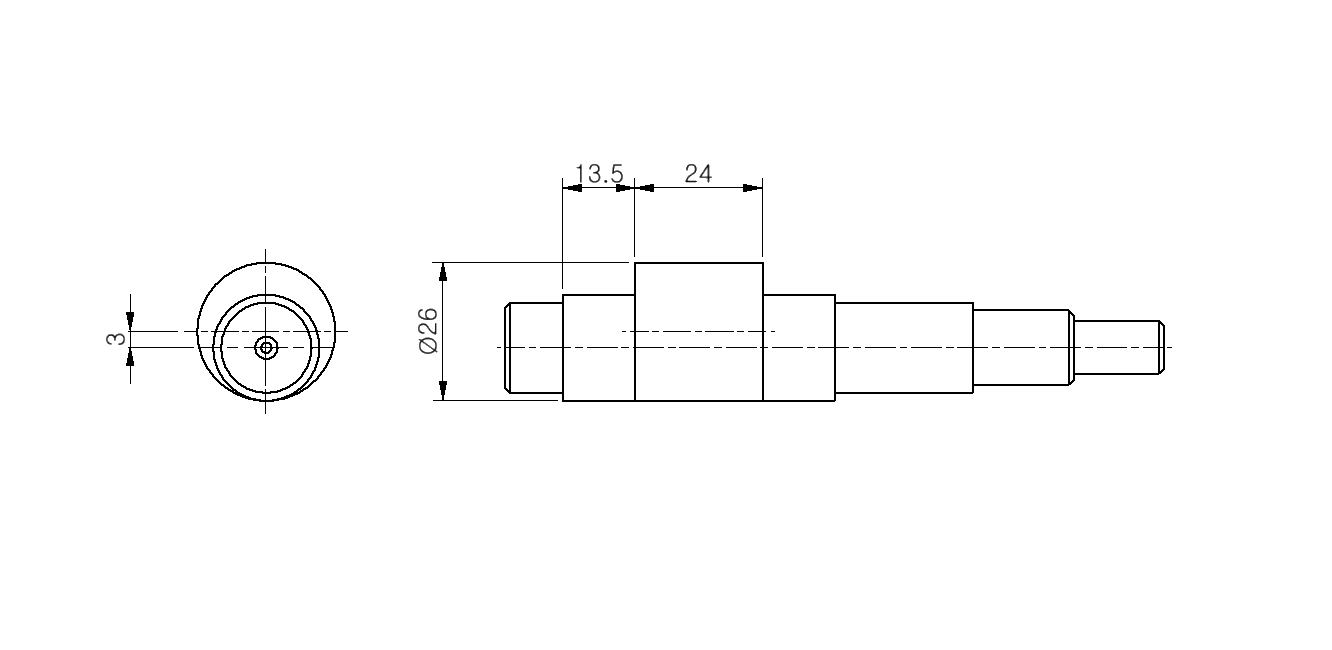

③ 편심축 치수기입
편심축에 관련된 위치치수(가로, 세로)와 크기치수 (지름, 길이)를 준다.

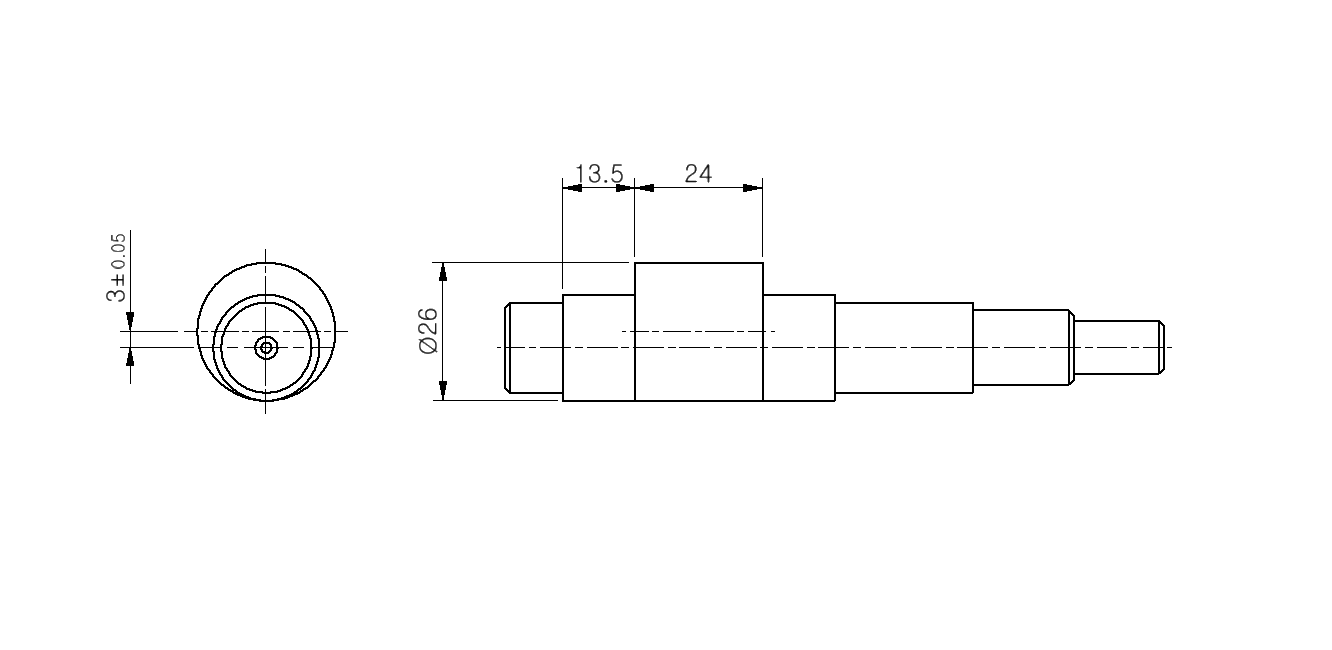

④ 편심축의 공차
편심축이 끼워지는 경우는 끼워 맞춤공차를 적용해야 한다.
여기서는 편심축에는 끼워맞춤이 없으므로 편심거리에만(좌측면도 3mm) 위치공차(±0.05)를 적용한다.

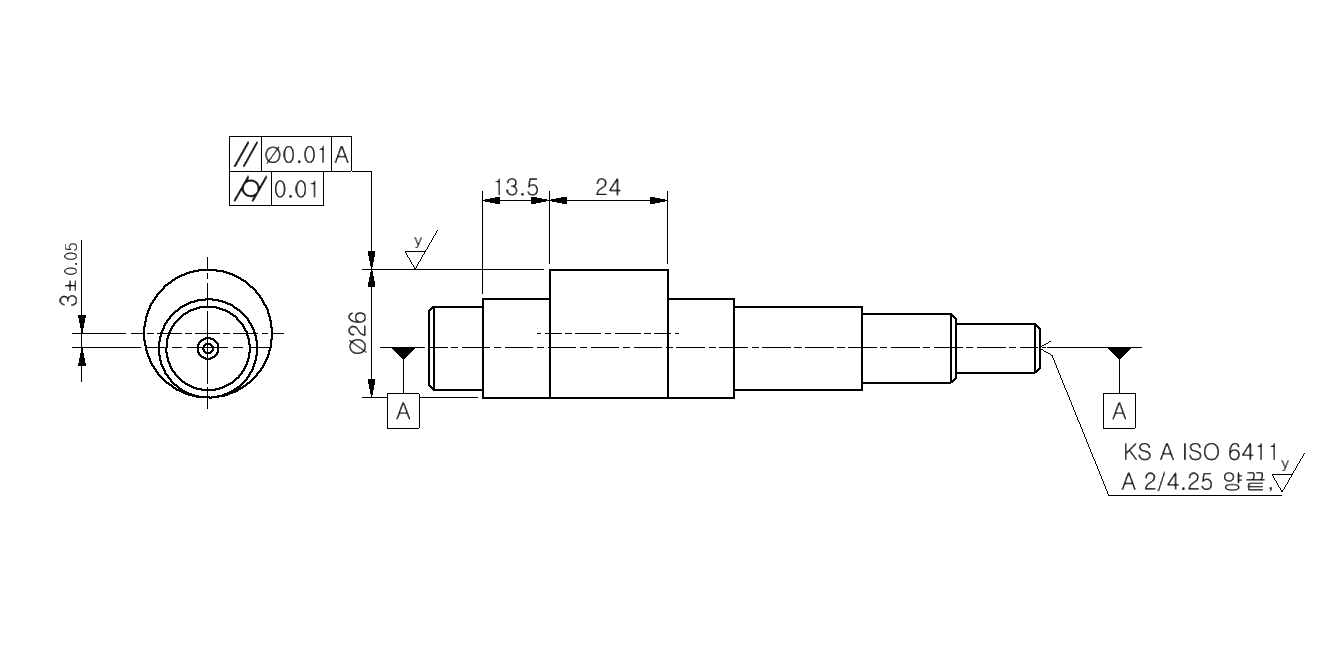

⑤ 표면거칠기와 기하공차
센터구멍은 데이텀을 위해 추가 치수기입하였고, 편심축에 의해 직선왕복운동을 하는 슬라이더와 미끄럼 접촉을 하므로 편심축의 표면거칠기는 y를 주었다.
데이텀을 기준으로 편심축에 평행도와 원통도로 규제한다.
이상으로 시험보기 전에 정리해야 할 편심축에서 편심축에 대한 투상도, 치수와 공차를 알아보았습니다.
반드시 정리하고 시험 보시기 바랍니다.
