평행핀(Parallel Pin) 구멍의 끼워 맞춤 공차 정리

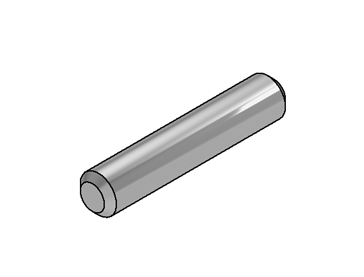

평행핀은 기계 부품의 조립 위치를 결정하거나 고정하는 데 사용됩니다. 기계설계 실무 및 국가기술자격 CAD 실기 시험에서는 핀의 기능에 따라 구멍의 공차를 다르게 적용해야 합니다.
핀의 기능별 끼워 맞춤 공차
평행핀은 기능적으로 크게 3가지로 분류하며, 각각에 맞는 공차를 적용해야 합니다.
| 분류 | 주요 용도 | 적용 공차 |
|---|---|---|
| 고정용 | 부품의 결합 고정 | N7, H7 |

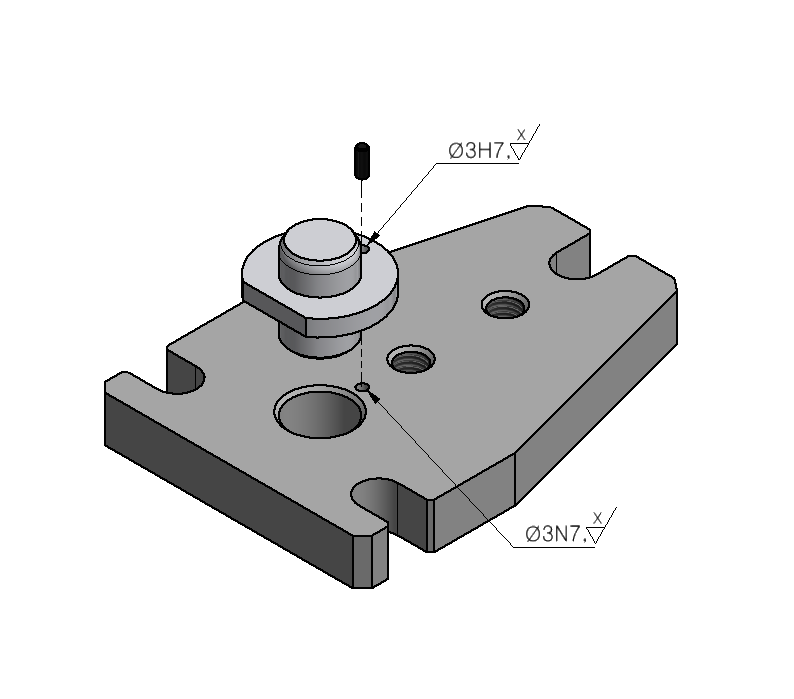

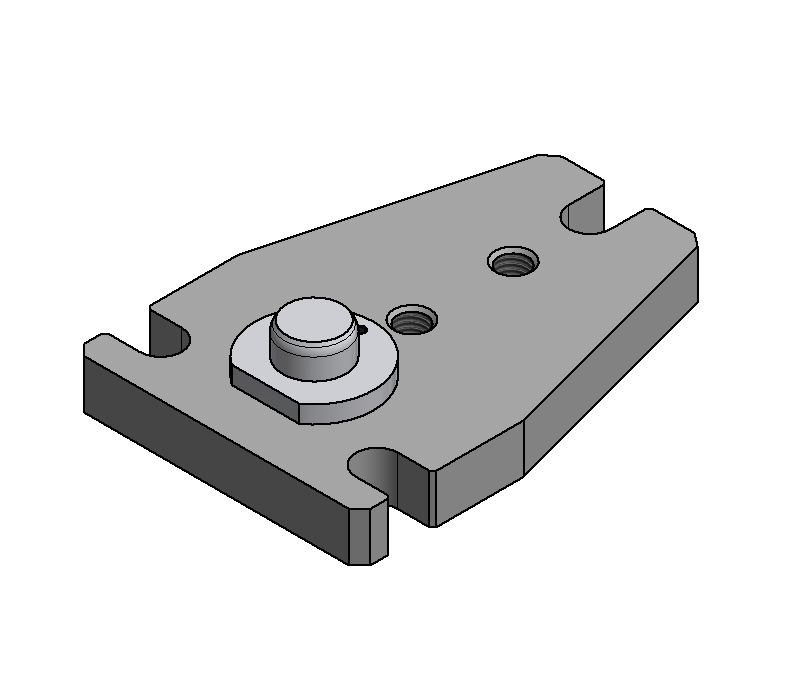

| 위치결정용 | 회전 방지 및 정확한 위치 확보 | N7, H7 |
| 힌지용 | 부품의 회전 운동 중심축 | N7, G7 |

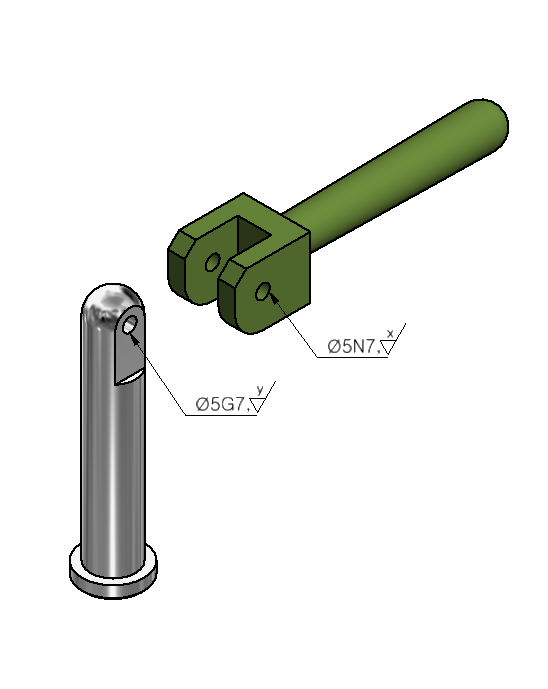

힌지핀(Hinge Pin)의 역할과 구멍 공차

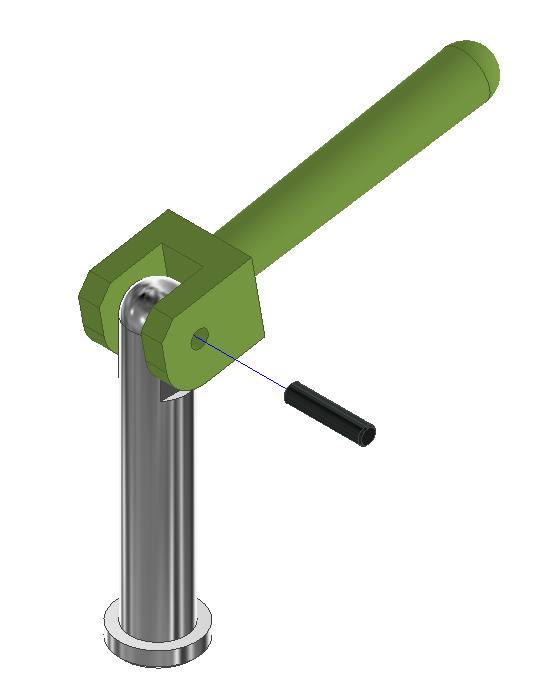

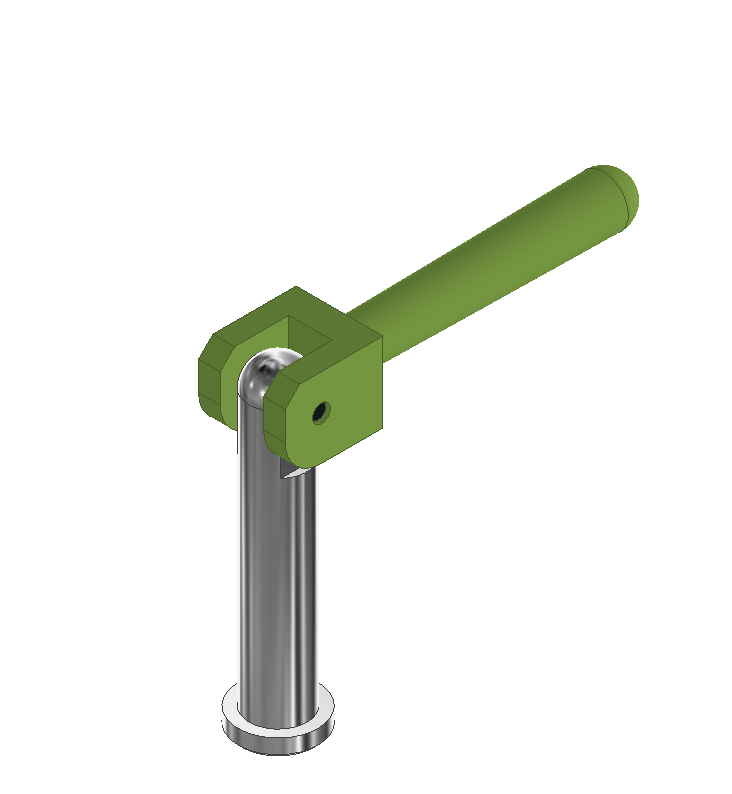

힌지핀은 부품이 특정 축을 중심으로 회전하거나 일정한 각도로 움직일 수 있도록 돕는 역할을 합니다.
힌지핀이 들어가는 구멍의 공차는 운동성을 확보하기 위해 적용하며, 아래와 같이 N7 또는 G7을 상황에 맞게 선정합니다.
