수평 슬라이더입니다.
동력변환장치의 분류에 들어가는 편심왕복장치, 또는 편심구동장치라 합니다.
우리가 '동력', '동력'하는 그 과제 중의 하나에 해당되는데요.
전체적으로 각형이 많아 치공구스럽습니다.
④ 편심축의 왼쪽에 스퍼기어가 조립되는 문제였으나 투상에만 집중하고자 스퍼기어는 삭제하였습니다.
④ 편심축에서 편심축과 동심축의 관계를 보여주기 위해 우측 단면도를 계단식 단면하여 정면도에서 표현했으므로, ② 슬라이더가 절단되지 않아 다시 기름 홈 부를 부분 단면한 것에 유의하시면서 투상해 보시기 바랍니다.
수평 슬라이더
① 본체
② 슬라이더
③ 커버 (본체 커버)
④ 편심축
⑤ 커버 (베어링 하우징)
⑥ 베어링 부시 (미끄럼 베어링)
⑦ 베어링 부시 (미끄럼 베어링)

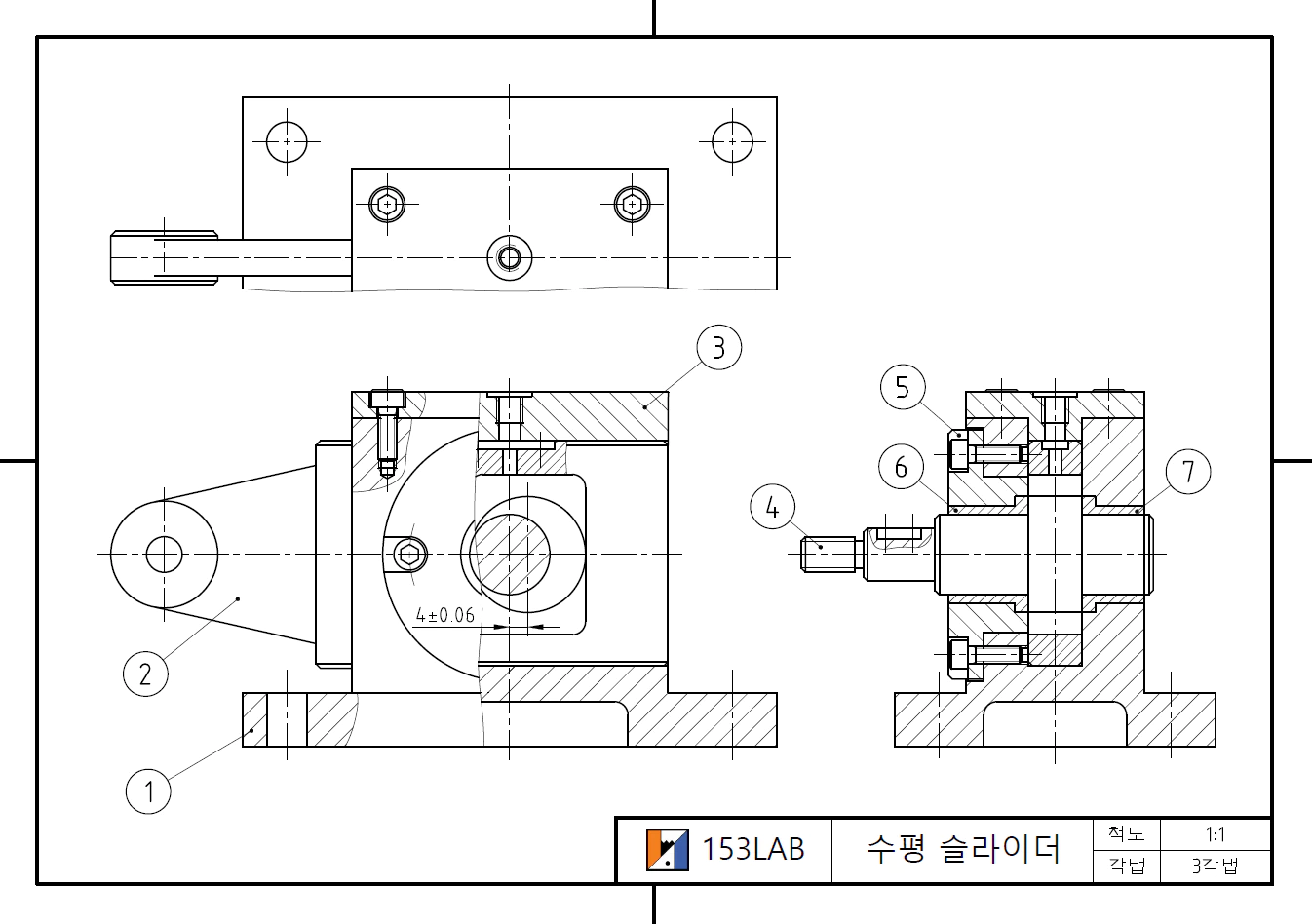

수평 슬라이더 도면
