5분 투상 – 윈치 롤러(Winch Roller)

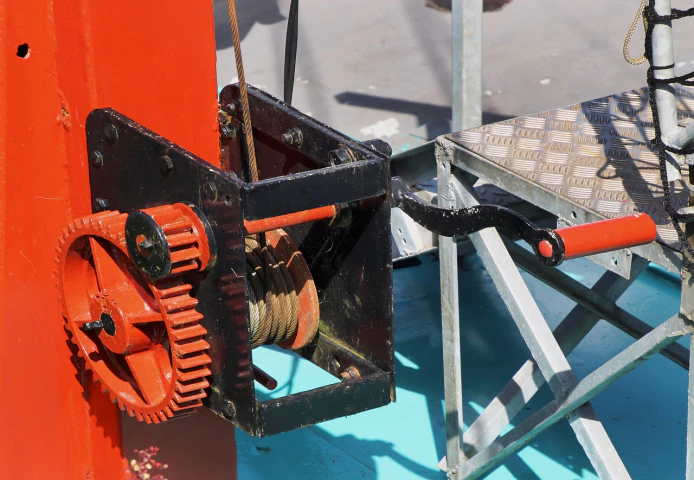

윈치 롤러는 케이블이나 로프를 감거나 풀 때, 그 경로를 안내하고 방향을 전환하는 데 사용되는 핵심 기계 장치입니다. 작업물의 원활한 이동을 보장하며, 케이블의 마찰을 줄여 시스템의 효율성을 극대화합니다.
윈치 롤러의 주요 구성 및 기능
- 롤러 휠(품번 5): 케이블이 직접 접촉하는 표면으로, 마찰을 최소화하기 위해 원통형이나 홈이 파인 형태로 설계됩니다.
- 케이블 안내: 로프의 뒤틀림이나 휘어짐을 방지하여 정해진 경로로 유도합니다.
- 에너지 효율: 구동 시 발생하는 마찰 손실을 감소시켜 전체적인 시스템 성능을 향상합니다.
.webp)

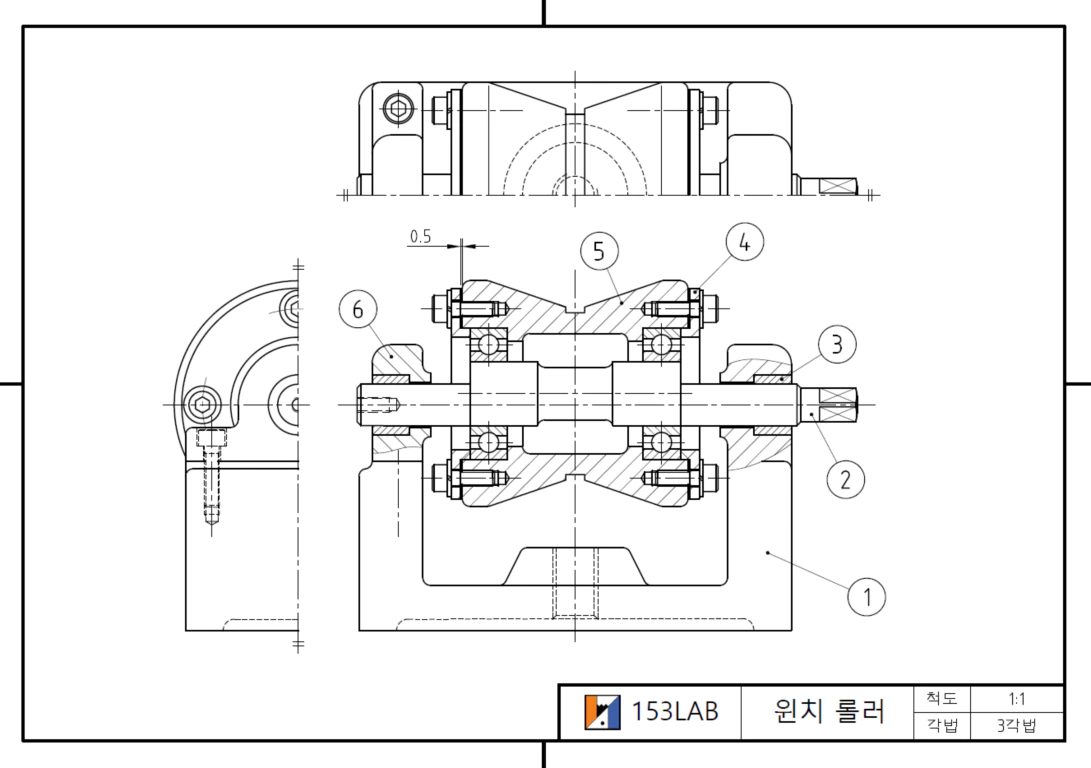

설계 실무를 위한 투상 포인트
윈치 롤러는 간단한 구조처럼 보이지만, 베어링과의 결합, 회전축의 공차 관리, 그리고 로프 이탈 방지를 위한 턱(Flange) 형상 등 정밀한 투상이 요구됩니다. 조립도에서 각 부품 간의 간섭이 없는지 꼼꼼히 체크하십시오.
다른 기계 장치 과제들과 마찬가지로, 윈치 롤러 역시 투상 연습을 통해 각 부품의 명칭과 조립 순서를 완벽히 숙지하시기 바랍니다.
