드릴 지그(Drill jig)는 드릴 비트를 안내하고 정확하고 정밀한 구멍을 뚫을 수 있도록 돕는 고정 장치입니다.
작업물을 안전하게 고정시키고 드릴 비트를 올바른 각도와 깊이로 안내합니다.
드릴 지그는 응용 분야에 따라 다양한 형태와 디자인으로 제작되며, 일반적인 유형으로는 다음과 같습니다.
템플릿 지그
평면 판이나 템플릿으로 구성되며, 미리 구멍이 뚫린 상태입니다. 작업물을 템플릿 위에 놓고 드릴 비트를 구멍을 통해 안내합니다.
부싱 지그
드릴용 부시나 슬리브를 사용하여 드릴 비트를 안내합니다. 부시는 지그에 미리 뚫린 구멍에 삽입되고, 드릴은 부시를 통
해 공작물의 정확한 위치로 안내됩니다.
각도 지그
특정한 각도에서 구멍을 뚫기 위해 사용됩니다. 지그는 작업물을 원하는 각도로 고정하여 드릴 비트가 정확하게 구멍을 뚫을 수 있도록 도와줍니다.
바이스 지그
지그와 바이스를 결합하여 작업물을 드릴로 가공하는 동안 안전하게 고정합니다.
드릴 지그는 일관성과 정밀한 구멍 뚫기를 위해 필수적이며, 특히 대량 생산이나 높은 정확도가 필요한 경우에는 더욱 중요합니다. 이들은 생산성을 향상시키고 오류를 줄이며 구멍의 일관된 위치를 보장하는 데 도움이 됩니다.
바 드릴 지그
① 본체
② 부시 홀더
③ 캠
④ 힌지 축
⑤ 핸들
⑥ 드릴 부시 ( 고정 부시 )
⑦ 게이지 핀
구조적인 작동 원리는 ③ 캠과 스프링을 이용해서 하며, 가공품의 모양과 크기, 지그에서의 위치를 잘 살펴 투상해야 합니다. 보통 수험생들이 가장 많이 틀리는 부품이 ④ 힌지 축입니다. 부품명을 미리 얘기하는 것 자체가 스포인데, 천천히 각 부품을 투상해 보시기 바랍니다.
도면에서 스프링을 지그재그로 표현했는데, 스프링 표현 방법 중에 하나이며, 주로 작은 스프링을 표현할 때 사용됩니다. 스프링은 끼워 맞춤이 없으며, 스프링과 접촉하는 면도 거칠기 w로 작업하시면 됩니다.

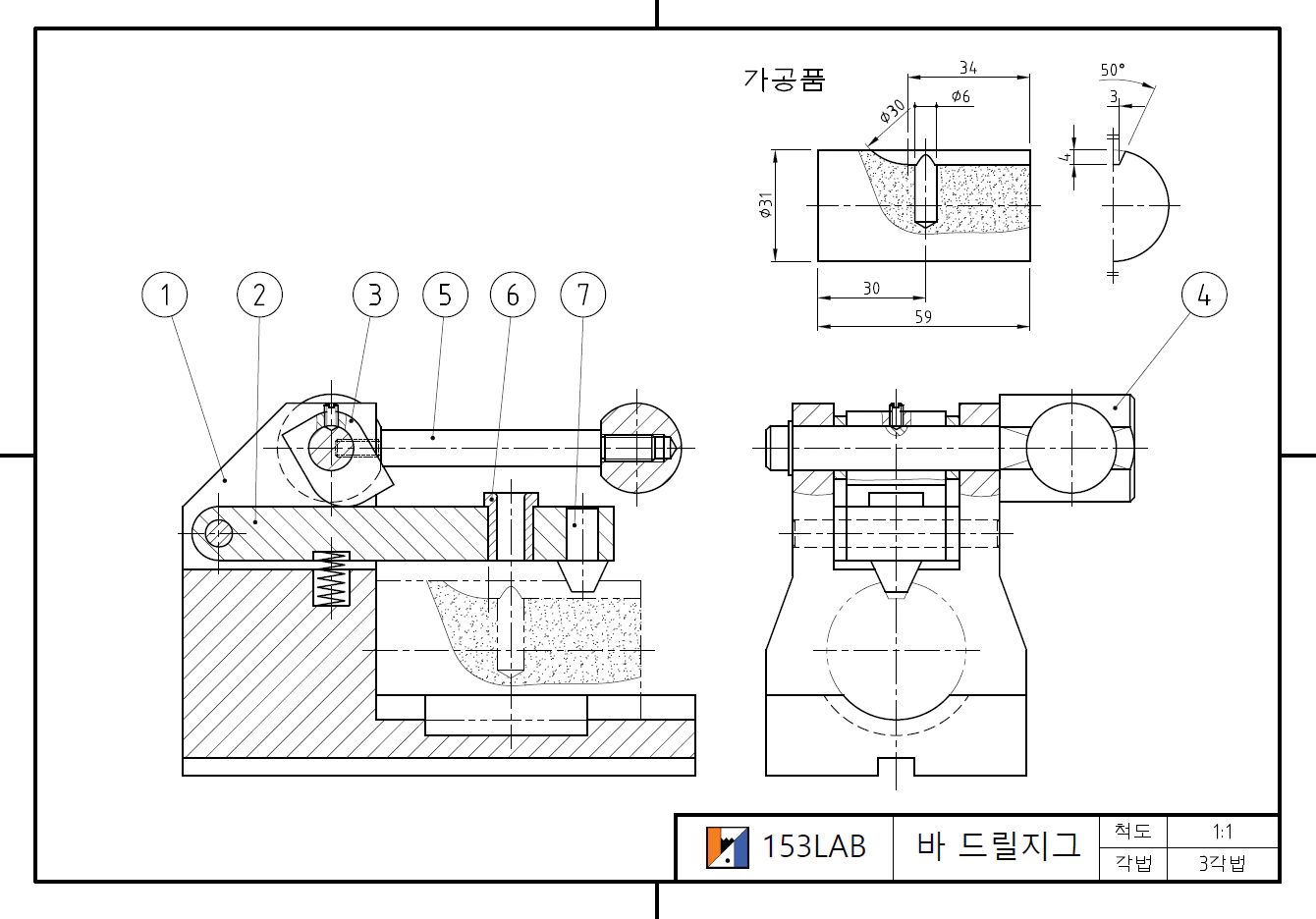

바 드릴 지그 도면
5분 투상 - 드릴지그1
드릴지그 1 드릴지그 과제에서 제품도가 주어지면 제품도의 모양과 치수, 공차를 잘 보고 작업을 해야 합니다. 제품도의 척도도 고려하여 투상하시기 바랍니다. 부품명은 ① 본체 ② 부시홀더
