5분 투상 - 바이스3

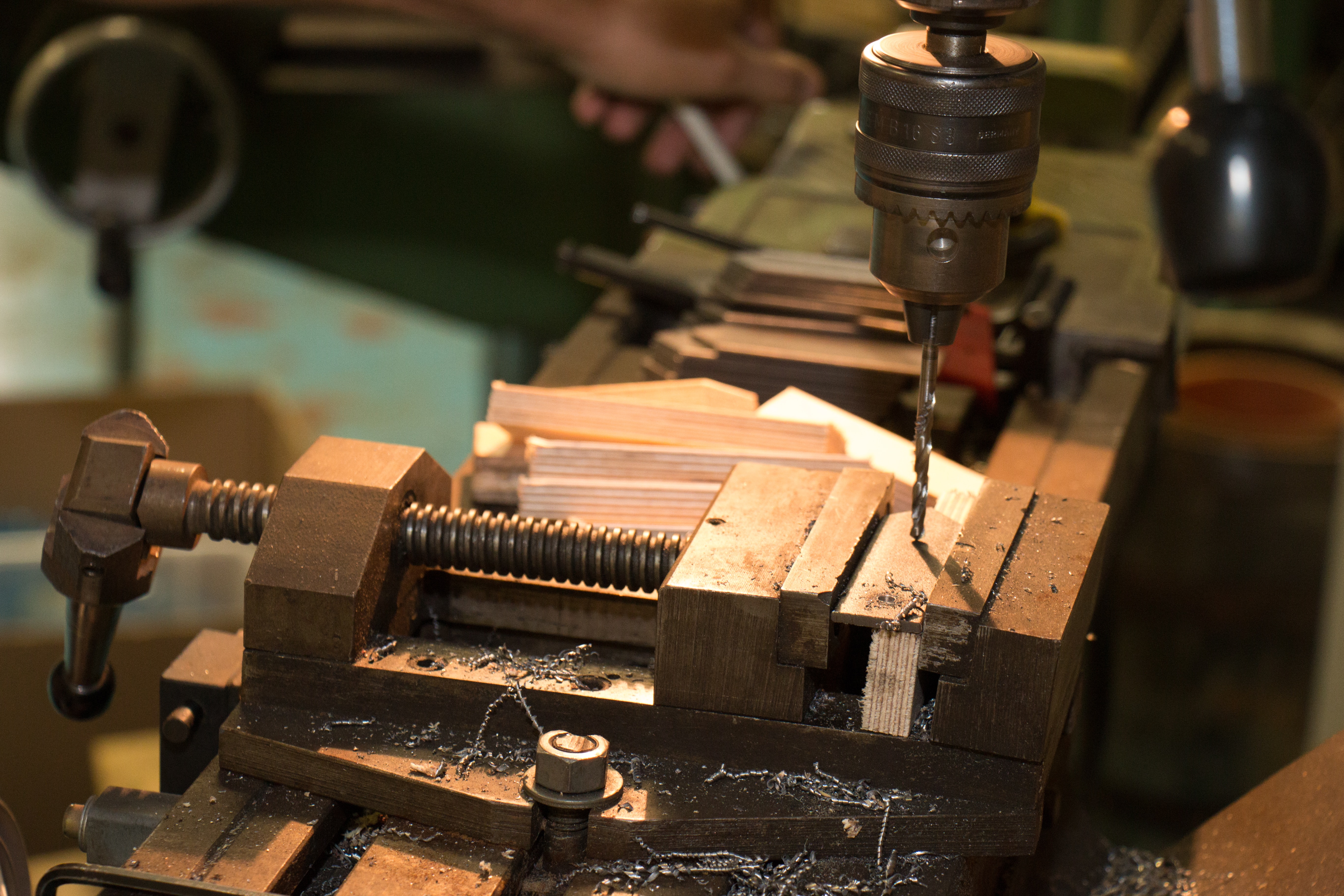

사진: Unsplash 의 Mushon Tamir

바이스 ( Vise )

바이스(Vise)는 작업물을 안전하게 고정하고 가공하는 데 사용되는 장치입니다. 바이스는 주로 목공, 금속 가공, 조립 작업 등 다양한 분야에서 사용됩니다.



바이스의 일반적 구성 요소

조(Jaws): 바이스의 상하 또는  좌우, 앞뒤에 위치한 조(턱)은 작업물을 고정하는 부분입니다. 일반적으로 이동 가능하며, 작업물의 크기와 모양에 맞게 조절할 수 있습니다.

나사(Screw): 바이스의 조를 움직이는데 사용되는 나사입니다. 나사는 손으로 조절할 수 있는 나사(vise screw) 또는 손잡이로 작동되는 회전 잭 스크류(jack screw) 형태일 수 있습니다.

손잡이(Handle): 바이스를 작동시키는 데 사용되는 손잡이입니다. 손잡이를 돌리면 나사가 회전하여 조를 이동시킵니다.

작업물을 바이스의 조와 조 사이에 넣고 나사를 돌려 조를 이동하여 작업물을 고정합니다. 이렇게 하면 작업 중에 작업물이 움직이거나 흔들리지 않고 안정적으로 가공할 수 있습니다. 바이스는 회전, 평행 이동, 각도 조절 등 다양한 작업 요구에 따라 다양한 형태와 크기로 제공됩니다.

바이스 3

치공구 치고, 부품 수가 많은 편의 바이스 3입니다.

역시 '나사 바이스'이며, 제자리에서 회전하는 리드나사축을 타고 이동조가 움직이는 구조입니다.

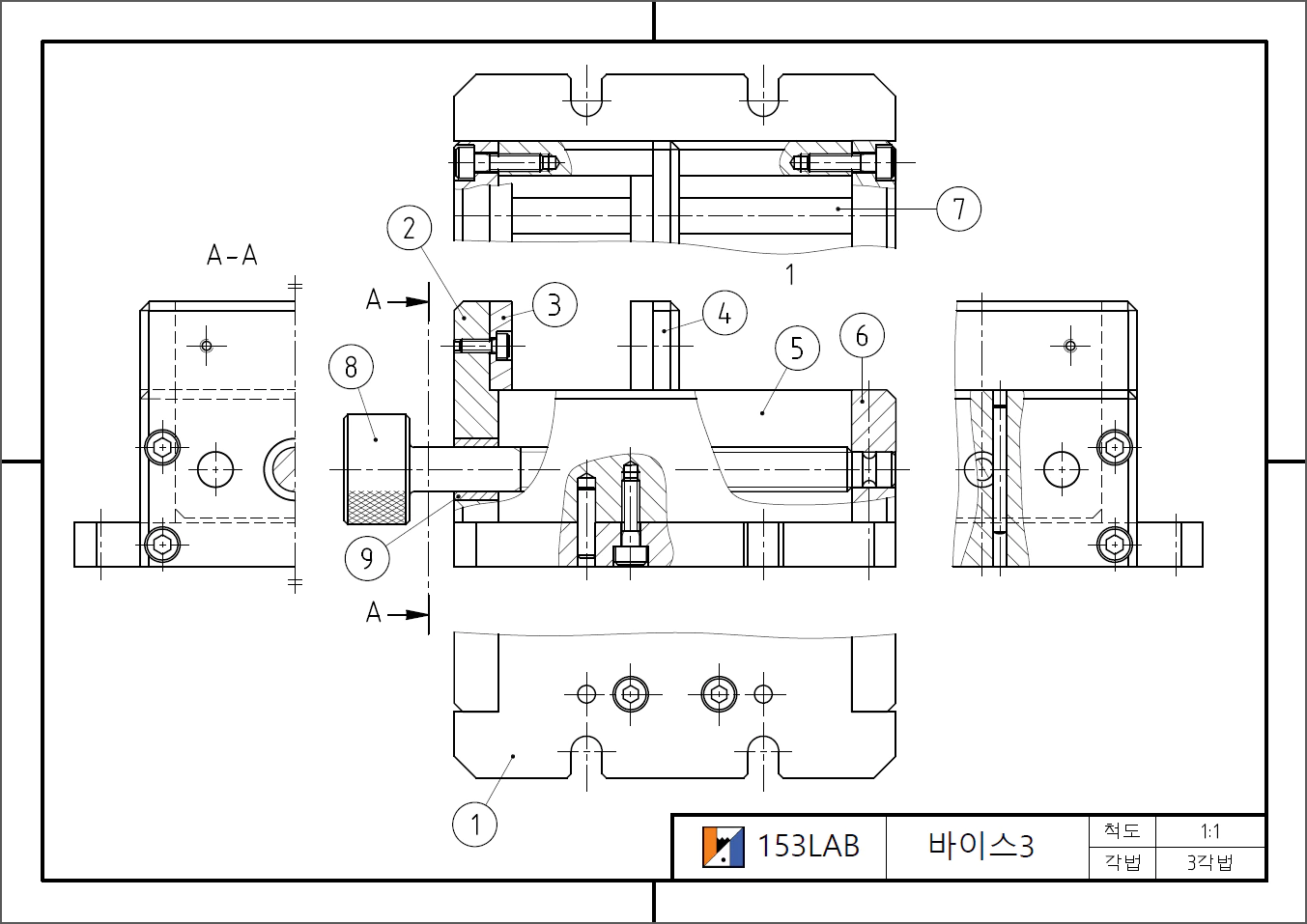

기존에 올린 바이스1, 바이스2와 다른 점은 ⑦ 가이드 포스트를 타고 이동조가 움직인다는 것 입니다. 이동조의 형상이 숨은선으로 가려져 있어, 관련 부품들을 천천히 보시고, 투상해보시기 바랍니다.



바이스 문제 변형 도면
