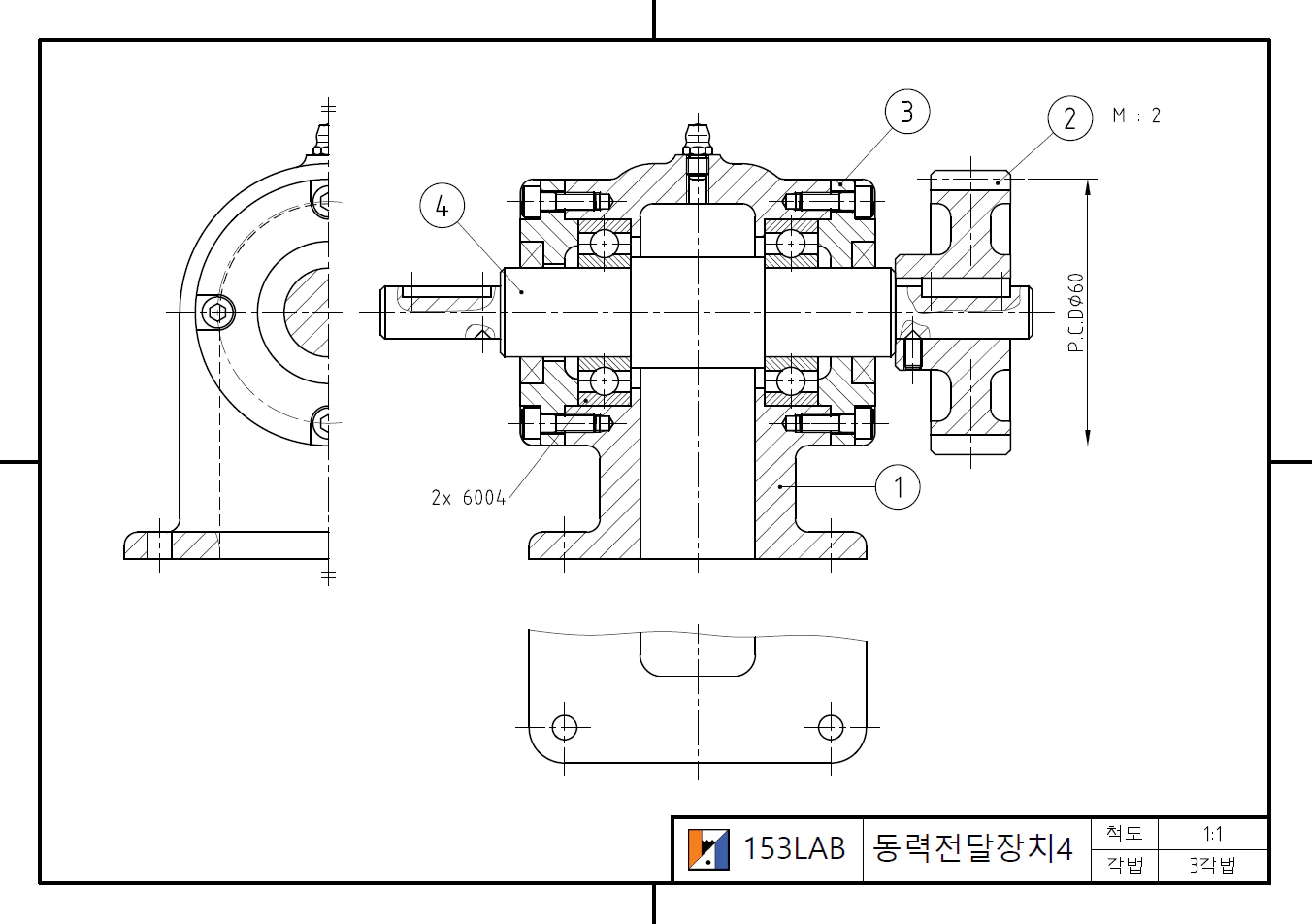

동력전달장치 4

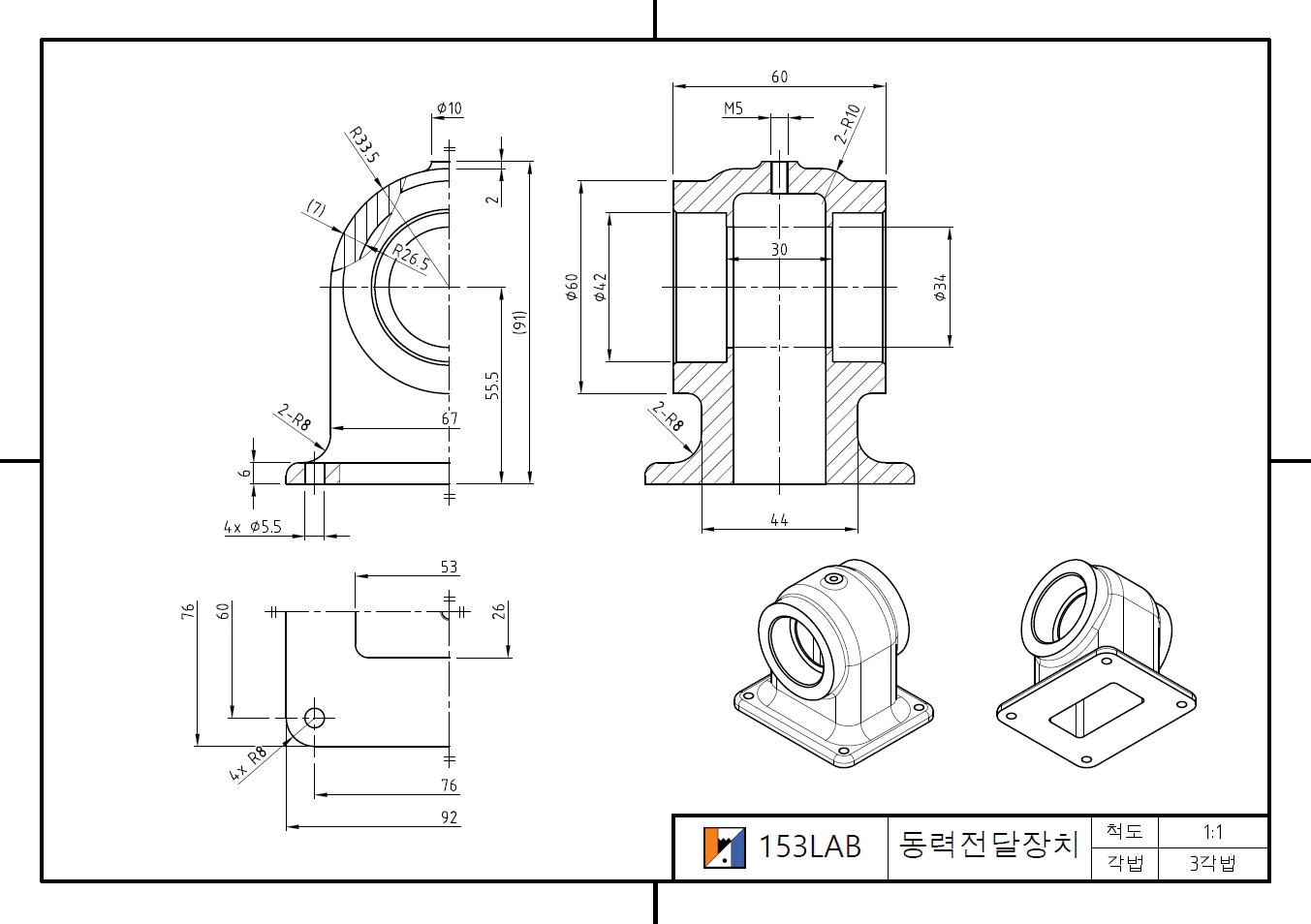

기어박스(기어를 품은 박스형의 본체)와 모양은 유사하지만 기어박스는 아닙니다. 특별할 것은 없지만 본체의 치수기입 연습을 하셔야 합니다.
이번에는 본체의 치수기입을 눈으로 잘 익혀 놓으세요.
구멍의 치수보다는 전체적인 외형과 내부의 형상에 대한 치수 기입에 집중하시면 됩니다.
사각기둥 + 반원의 형상이 붙어 있는 모양은 도면에서 자주 볼 수 있는 모양입니다.
