시험에 출제되는 유형은 크게 기계장치와 치공구입니다.
치공구에서의 출제 문제 유형은 크게 4가지가 있으며 다음과 같습니다.
바이스
클램프
드릴지그
리밍지그
물론 위 4가지 외에 사이드메뉴(?) 같은 문제들이 있지만 기본적으로 위의 4가지 도면을 필수로 연습해야 합니다. 이번에는 리밍지그에 대해 알아보고 문제도를 보며 투상 연습을 하시기 바랍니다.
리밍 지그(Reaming jig)

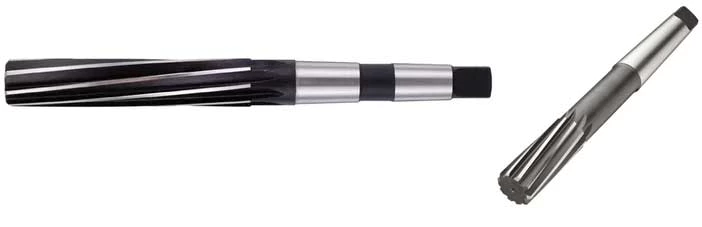

리머(reamer) : 드릴로 가공된 구멍의 크기를 확장하여 다듬어 원하는 크기와 표면거칠기를 얻기 위한 공구
리밍지그(reaming jig) : 리머(reamer)로 가공 시에 공작물의 위치, 자세 결정과 고정, 공구를 안내하는 도구

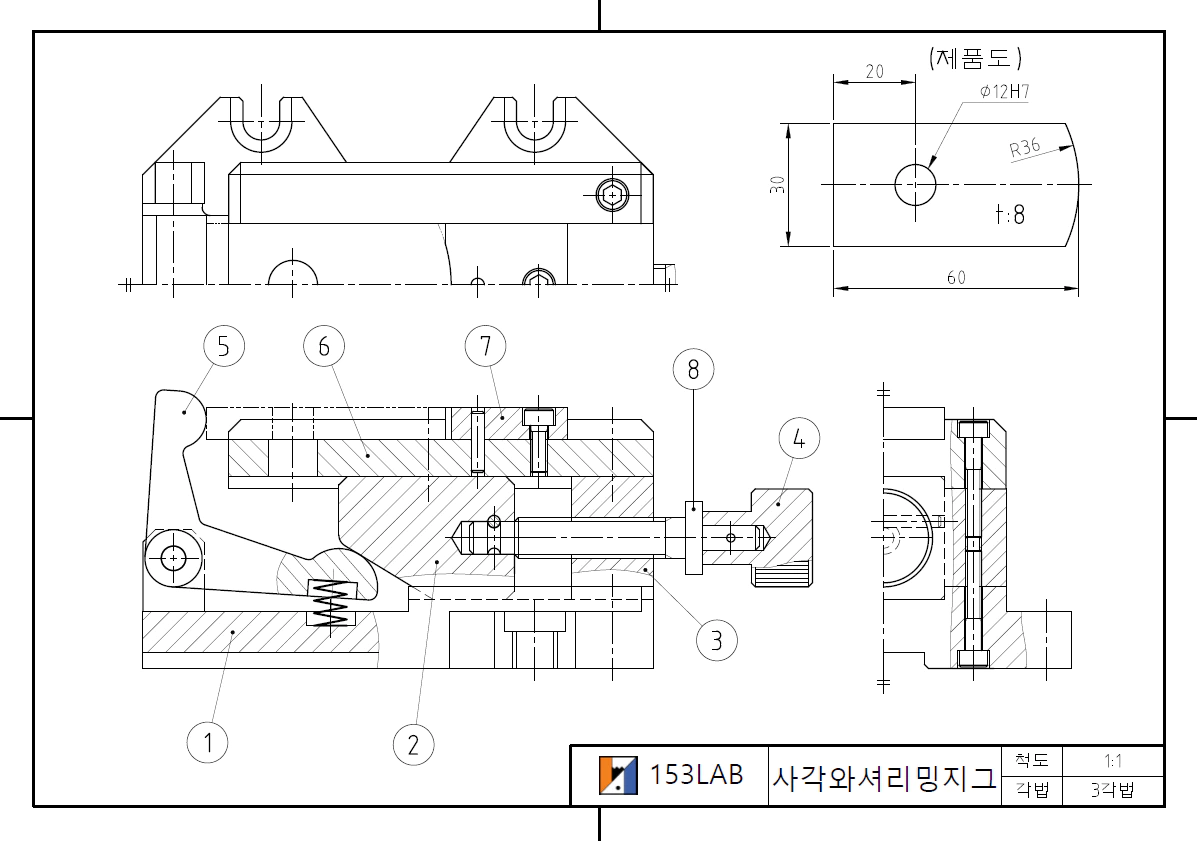

사각와셔 리밍지그
지그의 이름
드릴지그나 리밍지그 앞에 붙는 이름은 지그로 가공하는 제품의 이름이며, 사각와셔 리밍지그의 '사각와셔'가 바로 위 문제도에 제품명이다.
지그와 가공할 제품
제시된 리밍 지그 조립도는 가공 부품을 고정하기 위한 것으로써, 외형과 구멍을 1차로 완성한 후 제품도에서 요구한 구멍의 끼워 맞춤공차 값(Ø10H7)을 확보해야 하는데, 프레스 금형 부품으로 생산된 제품을 리머로 가공하기 위해 지그에 정확하게 부품을 세팅할 수 있는 고정 장치의 지그 설계이다.
지그의 특징
보통의 경우 지그를 사용하지 않고 리밍을 하여 사용할 수 있다고 할 수 있으나 이 경우에는 비뚤어진 각도로 리밍이 되거나 편심이 날 우려가 있어서 가공할 제품의 안정된 자세로의 고정이 필요하기 때문에 설계된 지그이다.
각 부품의 명칭
① 가이드 베이스
② 밀 판
③ 브래킷
④ 손잡이
⑤ 클램퍼
⑥ 게이지 판
⑦ 게이지 판
⑧ 리드나사축
