드릴지그 1

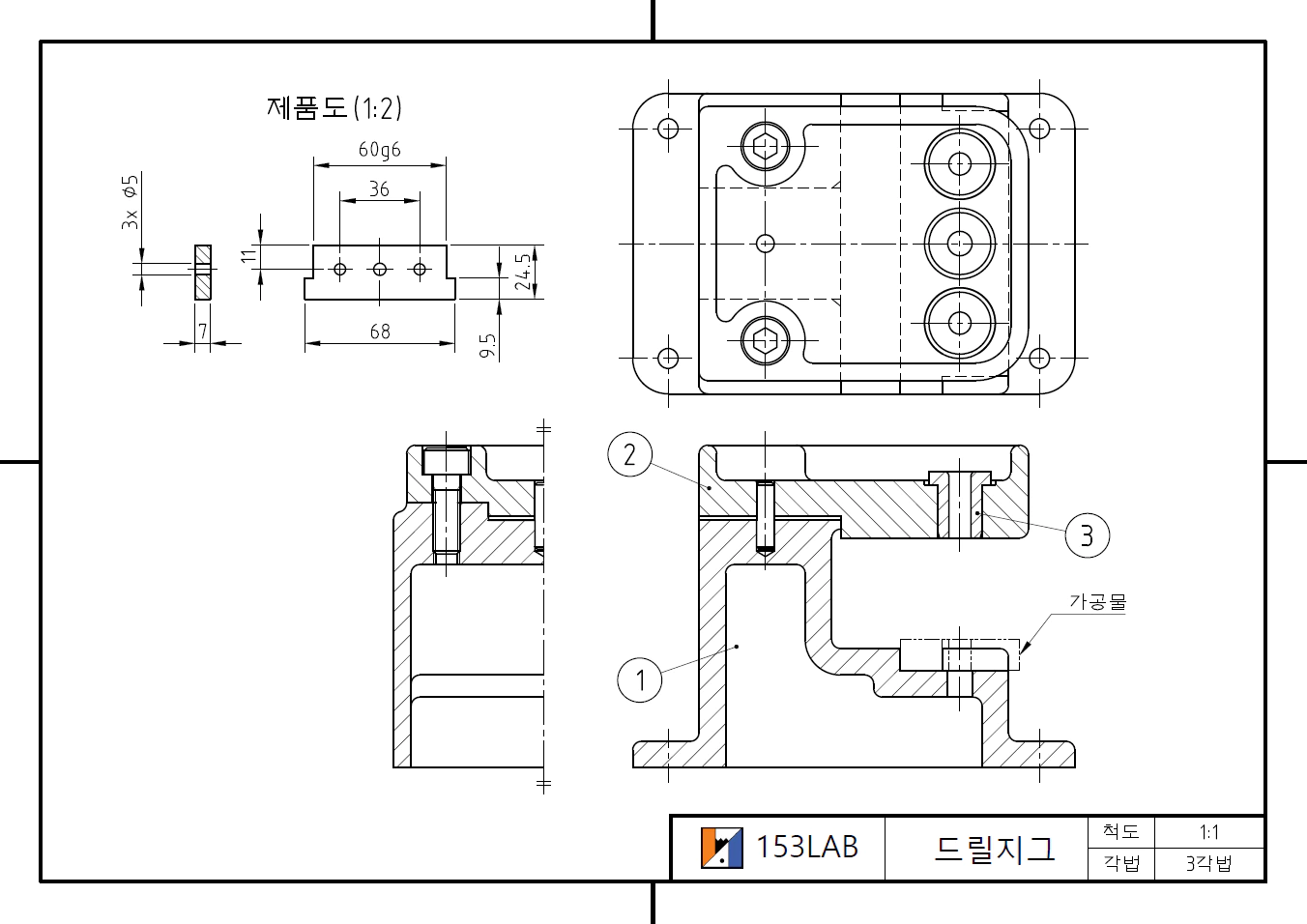

드릴지그 과제에서 제품도가 주어지면 제품도의 모양과 치수, 공차를 잘 보고 작업을 해야 합니다.
제품도의 척도도 고려하여 투상하시기 바랍니다.
부품명은
① 본체
② 부시홀더
③ 고정부시
입니다.
치수 기입 특히 본체의 치수기입은 내, 외부 형상을 나눠 치수기입하고, 대칭형, 비대칭형에서 기준을 잘 선정하여 주시면 되겠습니다.
