5분 투상 – 바이스2

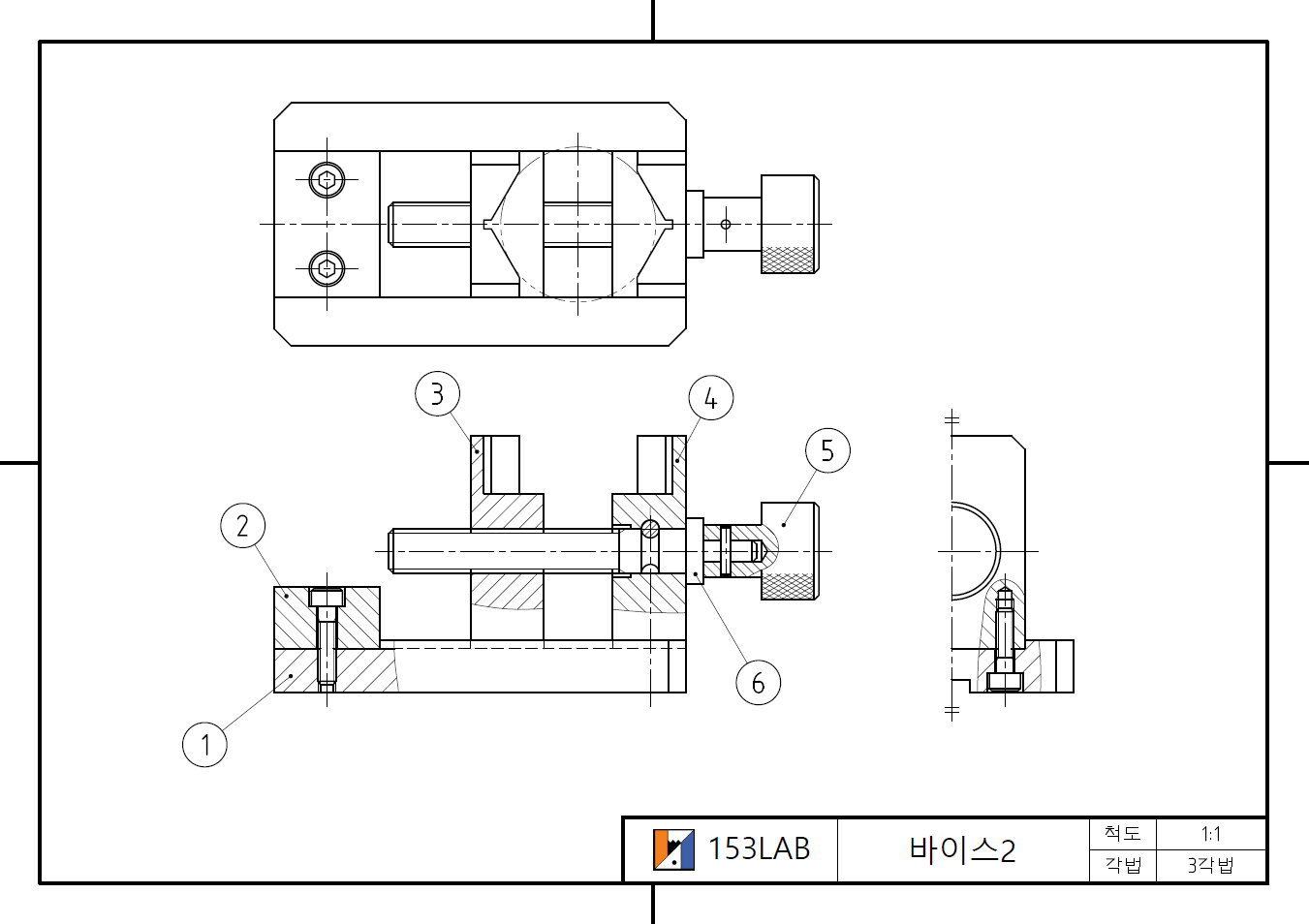

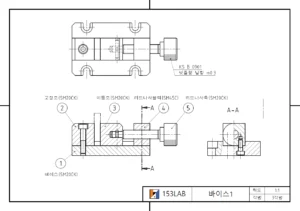

바이스 2 과제는 바이스 1과 유사한 형태를 띠지만, 구동 메커니즘에서 중요한 차이점이 있습니다. 이번 실습을 통해 설계 의도를 파악하고 투상 연습을 진행해 보시기 바랍니다.

주요 설계 및 학습 포인트

• 구동 방식: 리드나사축(⑥)이 제자리에서 회전하며 이동조(③)만을 직선 운동시키는 구조입니다.
• V-블록 적용: 원통형 공작물을 안정적으로 고정하기 위해 V-블록 형상이 도입되었습니다.
• 작동 제한: 이동조의 과도한 이동을 방지하기 위해 멈춤 쇠(Stopper, ②)가 조립되어 있습니다.
• 조립 후 동시 가공: 리드나사축과 손잡이(⑤)를 핀으로 고정할 때, 높은 정밀도를 위해 ‘조립 후 동시 가공’ 공정을 적용하는 것이 좋습니다.
• 위치 결정 키 홈: 베이스 바닥면의 키 홈은 기구의 정확한 위치 결정을 위해 사용됩니다. 시험 조건에 따라 H7 공차가 주어질 수 있으니 도면 주석을 꼼꼼히 확인하십시오.
