5분 투상 – 바이스1

바이스(Vise) 1 과제는 국가기술자격 Practical CAD 실기 시험(기계설계산업기사, 전산응용기계제도기능사 등)을 준비할 때 가장 기본이 되면서도 핵심적인 기계 메커니즘 요소를 모두 갖춘 훌륭한 교범입니다.

도면 판독 및 해독이 어렵게 느껴진다면 조급해하지 말고, 부품을 이루는 기본적인 사각 블록(각기둥) 성분과 회전체(원기둥) 형상으로 성분을 하나씩 분할하여 차근차근 구조 분석을 진행해 보시기 바랍니다.

설계 포인트 및 기구 구동 원리

• 가상선 규격 판독: 도면상에 가상선(연속된 이점쇄선)으로 가상의 형상이 투영되어 나타나는 부위는 조립 후 작업 대상이 되는 공작물(가공품)의 유격 범위를 의미합니다. 이 가상선의 위치와 역할을 명확히 인지하는 것이 기계 해독의 중요한 첫걸음입니다.
• 클램핑 구동 메커니즘: 리드나사축(⑤)의 말단에 가공된 빗줄형 널링(Knurling) 손잡이를 회전시키면, 리드나사축과 평행 핀(또는 분할 핀) 구조로 연동된 이동조(③)가 본체 베이스 가이드를 따라 전후로 평행 슬라이딩 이동을 수행하며 공작물을 강력하게 고정하는 전형적인 ‘나사 바이스’ 구조입니다.

투상 및 가공 제도 핵심 가이드

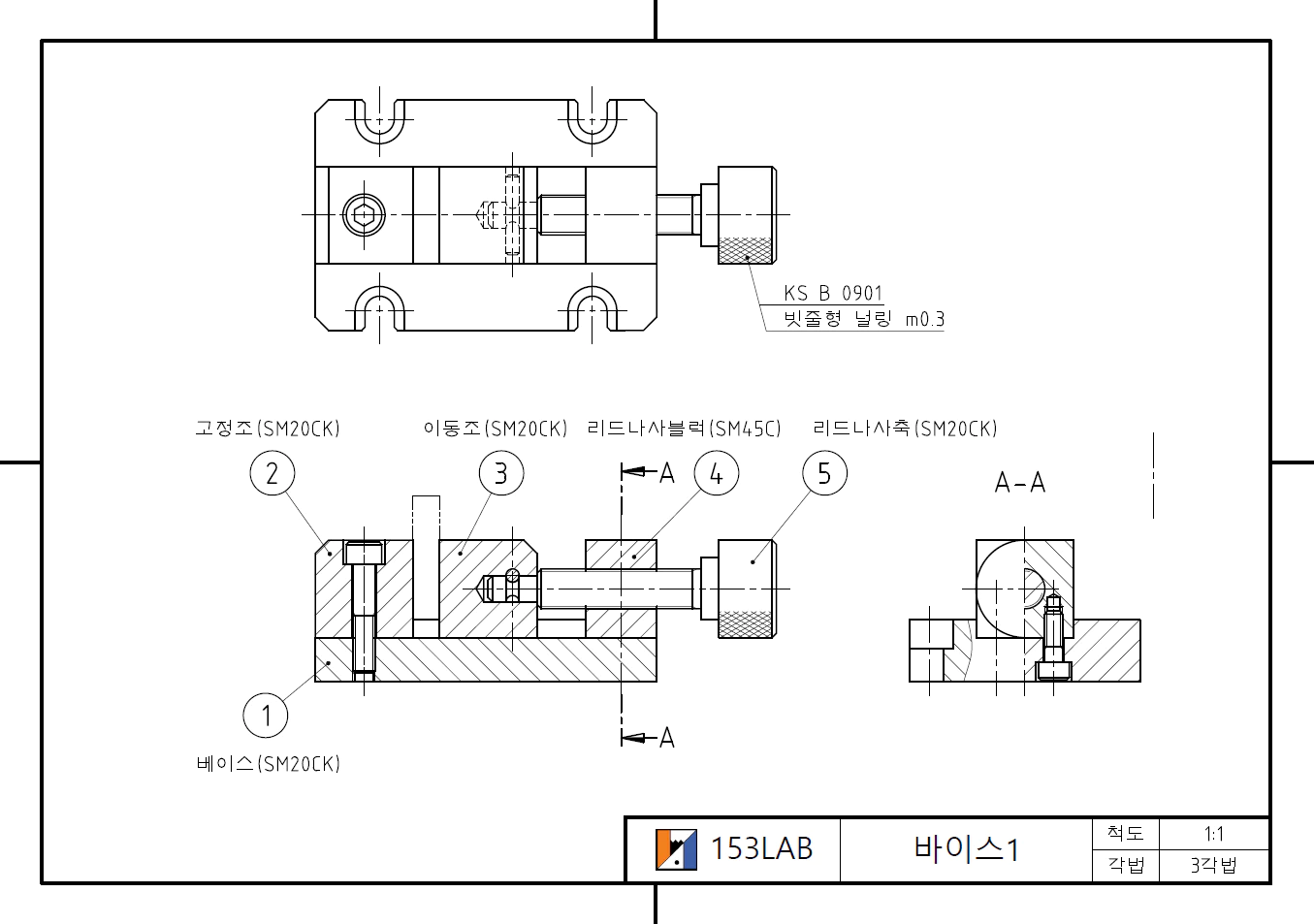

바이스 과제는 고정 본체(베이스), 가이드 플레이트, 고정조, 이동조, 리드나사블록, 리드나사축 등 기계 제도의 단골 부품들이 집약되어 있습니다. 조립 도면 설계 및 작도시 다음 중요 채점 항목들을 누락 없이 반영해야 감점을 방지할 수 있습니다.

• 널링 지시 및 생략법: 손잡이 부위의 빗줄 널링은 규격에 의거하여 중심선에 대해 30° 경사진 실선으로 일부 영역만 도시하고 지시선으로 ‘KS B 0901 빗줄형 널링 m0.3’ 형태로 규격을 명시하십시오.
• 볼트 카운터보어(Counterbore) 조합: 베이스 하부나 고정조의 결합면 처리를 위한 육각구멍붙이볼트(캡스크류) 안착 구멍의 깊이 및 자리파기 치수를 KS 규격 데이터북을 참고하여 작도하십시오.

바이스 1 과제를 구성하는 핵심 부품 간의 조립 조건(Constraint) 직관적으로 구현한 3D 모델링 쇼츠 영상입니다.

바이스 도면 해독 훈련시에는 고정면과 접동면(미끄러지는 면)의 평행도 및 직각도 기하공차 선정 방식, 이동조가 유격 없이 구동되기 위한 맞춤 공차 설정을 고민하며 연습하시는 것이 작업형 실기 시험 합격의 마스터키가 됩니다.
