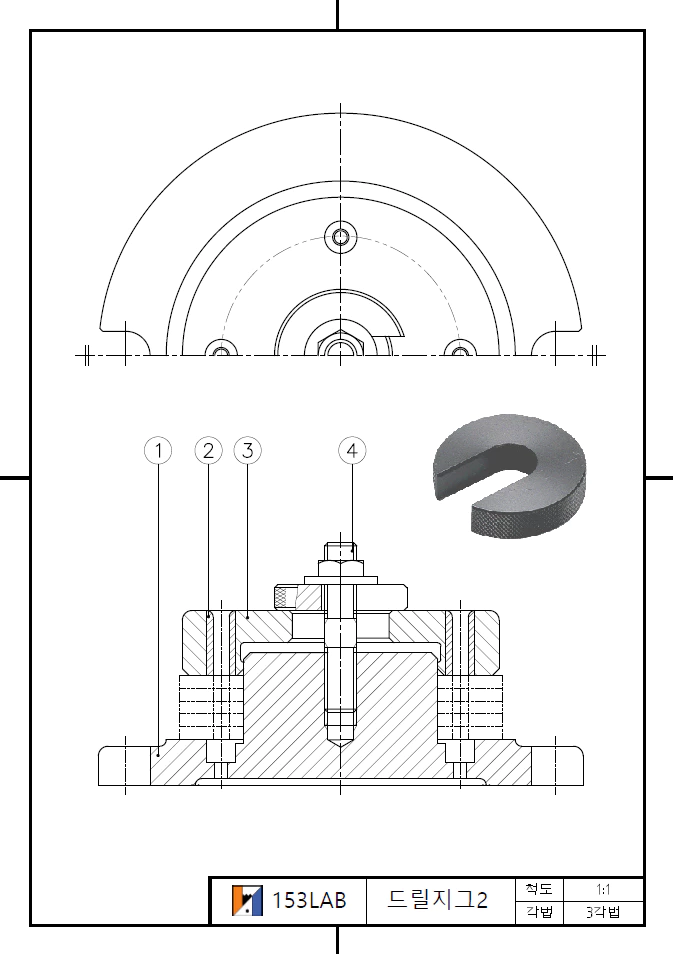

드릴지그 2
① 본체
② 고정부시
③ 누름판
④ 스터드 볼트
규격품이라 품번이 없는 지그용 분할 와셔(C형 와셔)가 있습니다. 한번 찾아보시기 바랍니다.
신속한 가공물의 장탈을 위해 지그에서 많이 사용하는 부품입니다.
치공구류는 가공물의 장탈 방법과 순서도 같이 생각하고 작업합니다.
