바이스 1
가장 기본이면서 있을 건 다 있는 바이스 1 과제입니다.
이 정도는 다들 투상하실 수 있겠죠? 만약 투상이 안된다면 천천히 투상해 보세요.

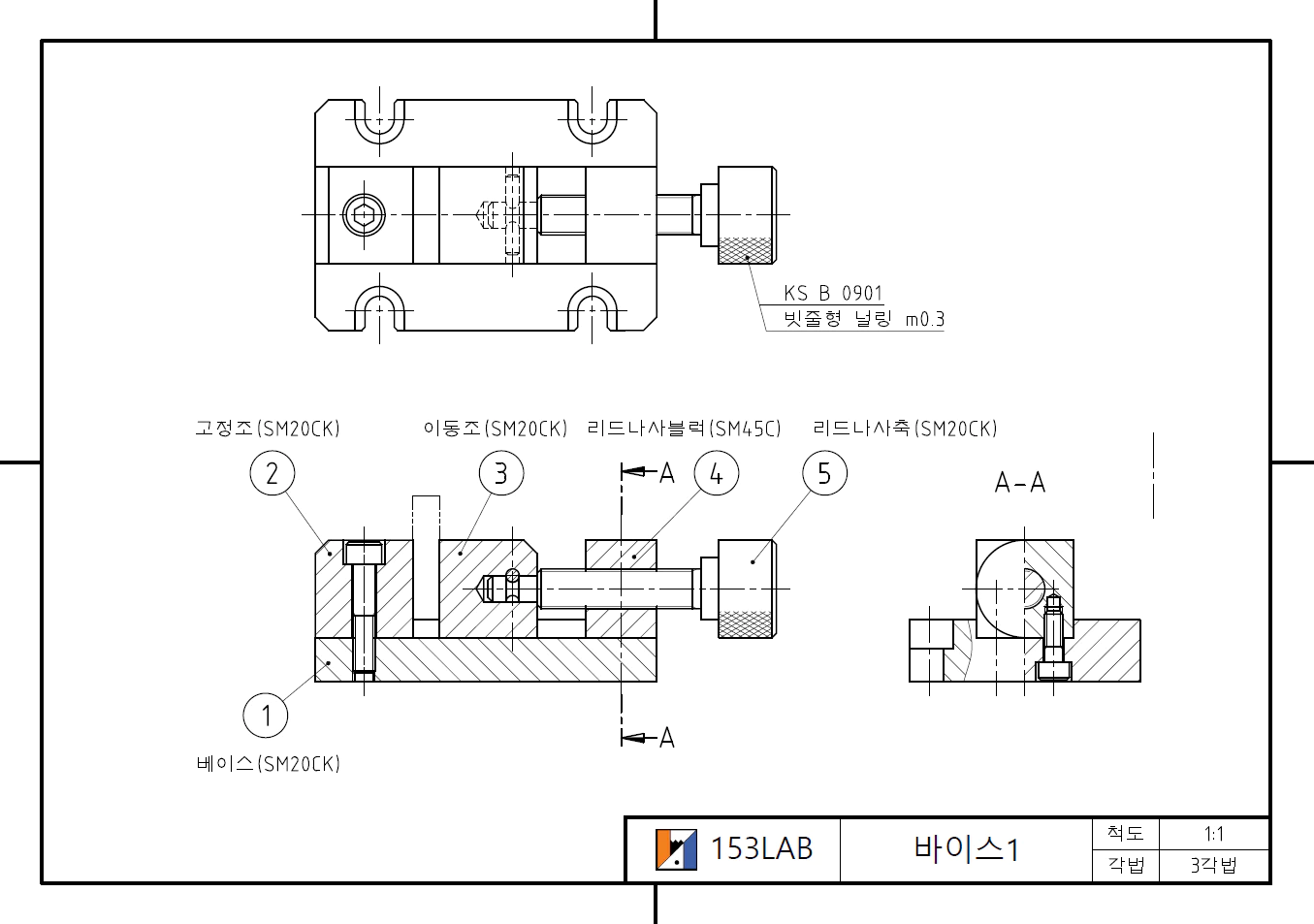

사실 투상 연습은 처음부터 어려운 과제를 놓고 하는 것이 아니라 아주 기본적인 각기둥과 원기둥으로부터 천천히 투상하면서 실력을 쌓아가는 겁니다. 가상선(이점 쇄선)은 공작물을 의미하는 것이며, ⑤ 리드나사축의 널링이 있는 손잡이 부분을 잡고 돌리면, 리드나사축과 핀으로 연결되어 있는 ③ 이동조가 앞뒤로 이동하는 방식의 '나사 바이스'입니다.
