5분 투상 - 동력전달장치1

국가 기술 자격 CAD 실기 시험/투상 연습

153랩 2023. 6. 7. 16:53

동력전달장치1

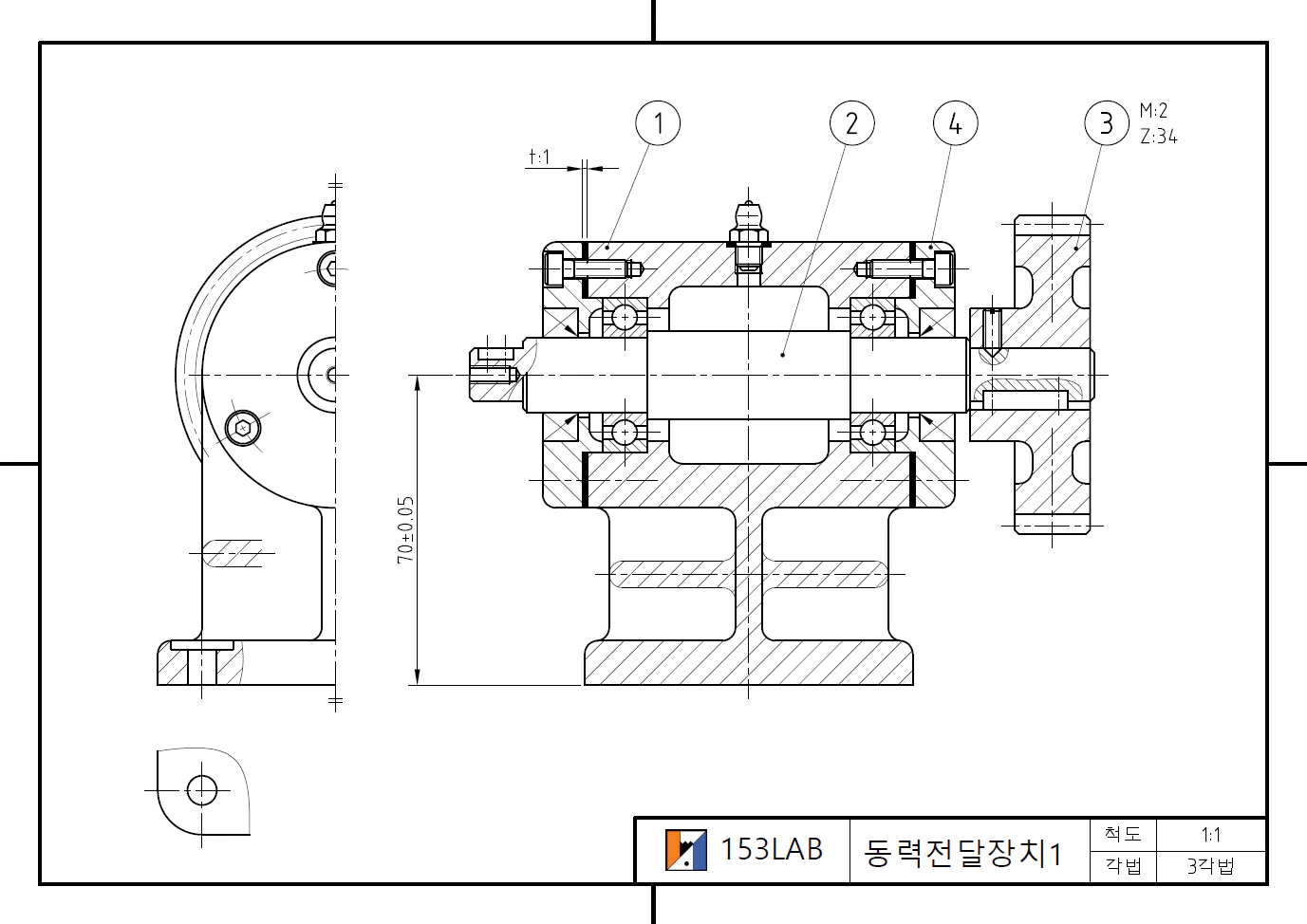

문제도를 보고 각 부품을 투상해 보세요.

머릿속으로 모델링을 해봅니다. 규격을 찾아야 될 곳은 어디인지, 자로 측정해서 그려야 할 곳은 어디인지 파악합니다.

각 부품을 그릴 자신이 생겼다면 다음 페이지를 보고 마찬가지의 투상 연습을 합니다.

하루에 많이 볼 필요는 없습니다. 하나라도 정확하게 하는 것이 중요합니다.

부품 명은 순서대로

① 본체

② 축

③ 스퍼기어

④ 커버 (베어링 커버, 실 하우징)

축의 좌측에 보면 키 홈은 있지만 끼워진 부품은 없는데, 조립하기 위해 키 홈을 설치한 것이기 때문에 키 홈이 있는 축에 끼워 맞춤공차를 적용하고, 문제도에서는 보이지 않지만 탭구멍에 센터구멍을 가공해야 합니다.
