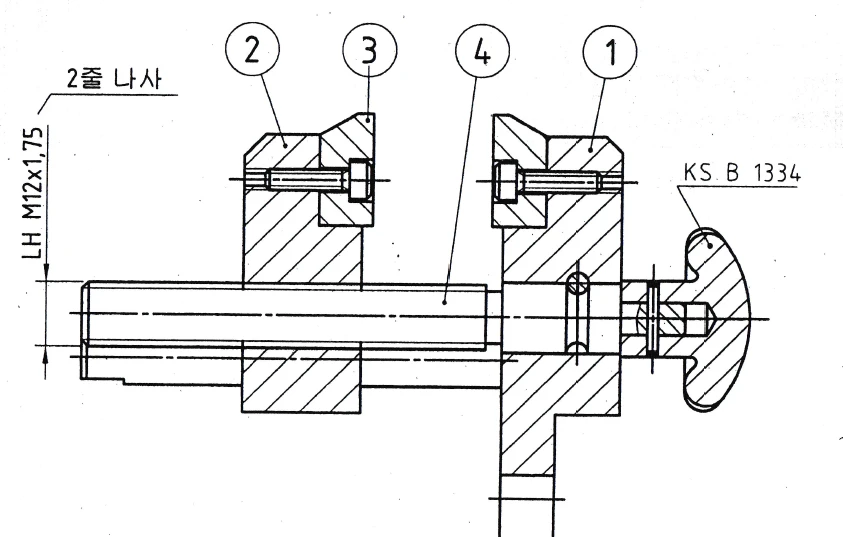

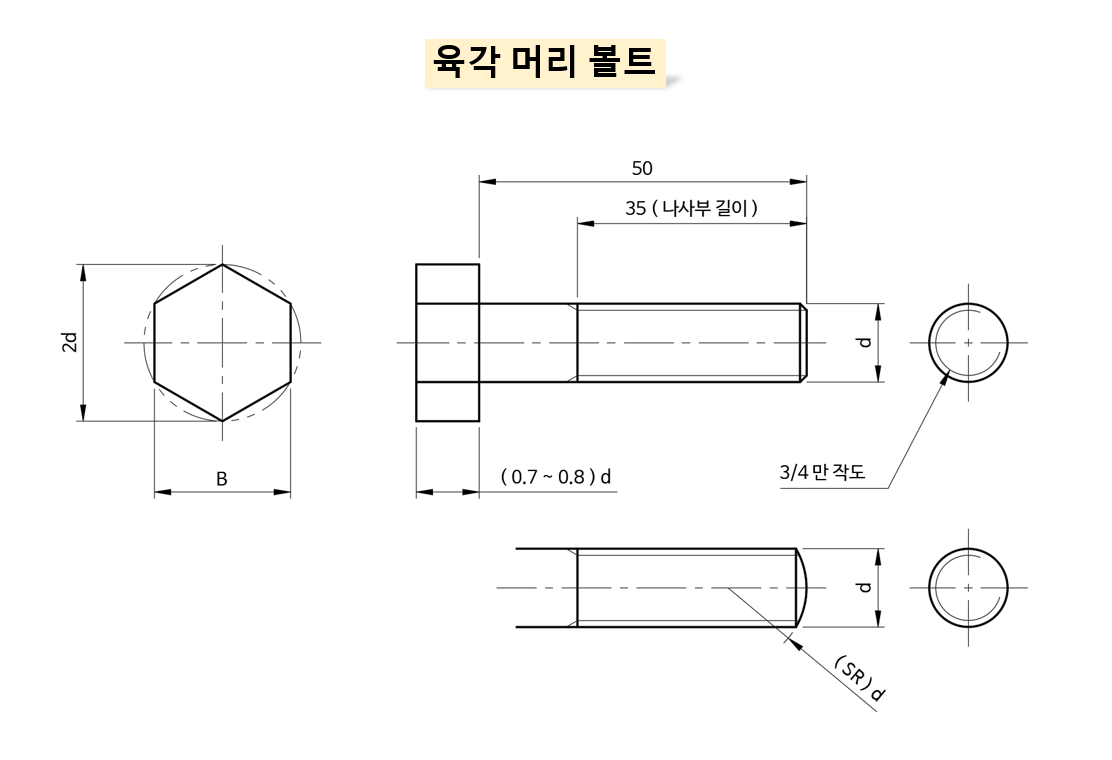

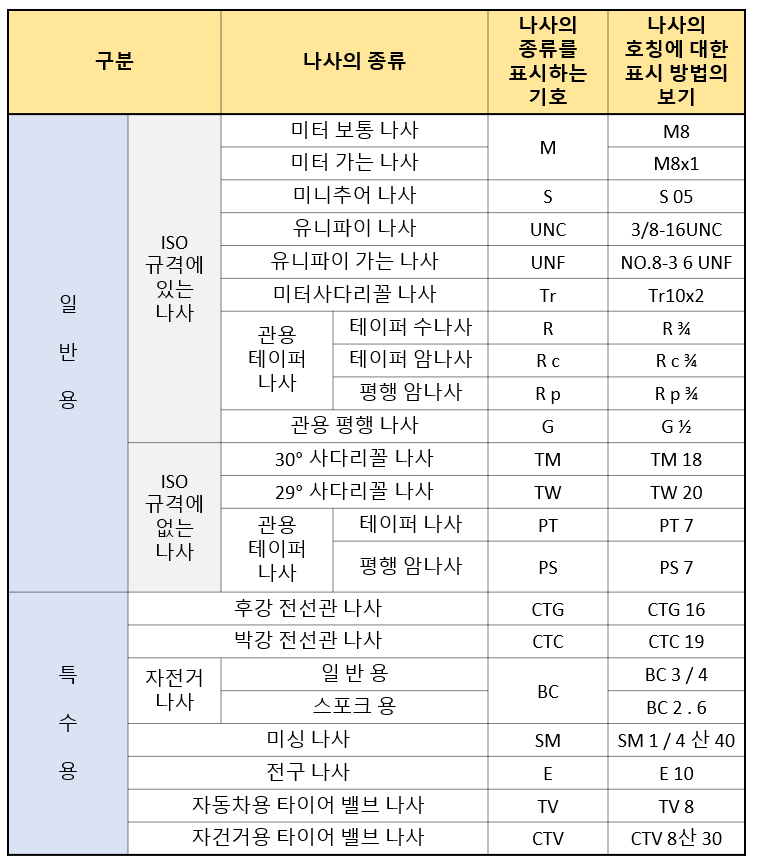

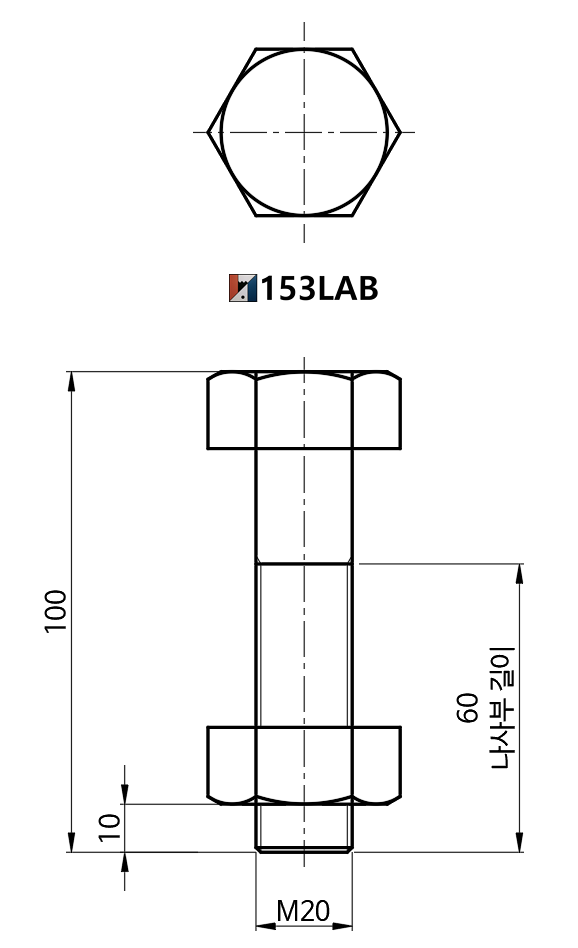

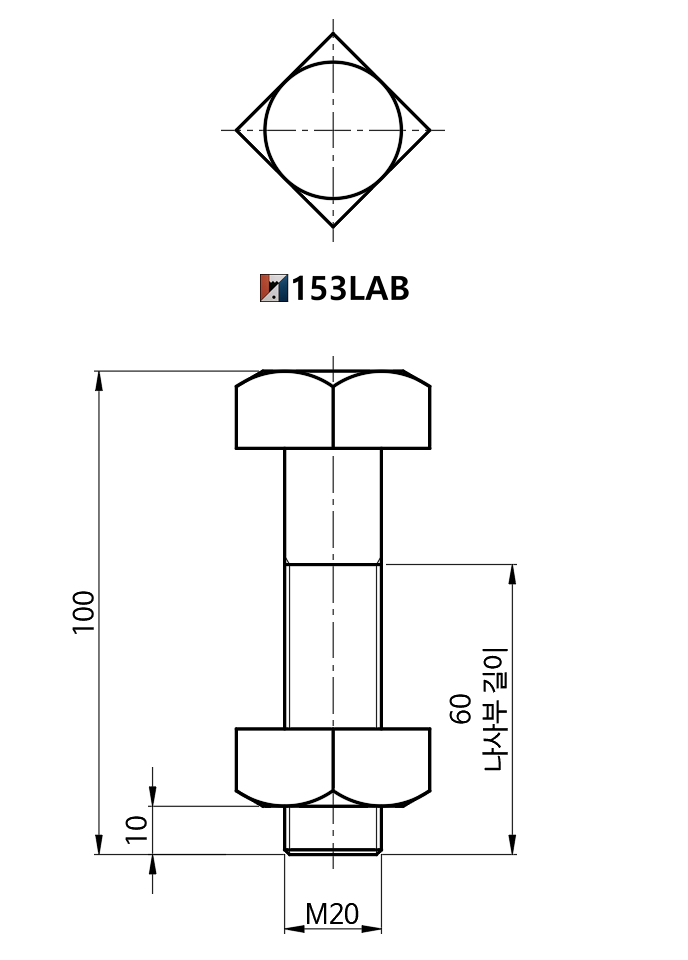

나사의 도시법 (1) 나사의 제도법 수나사의 바깥 지름과 암나사의 안 지름을 나타내는 선은 굵은 실선으로 그린다. 수나사와 암나사의 골을 표시하는 선은 가는 실선으로 그린다. 완전 나사부와 불완전 나사부의 경계선은 굵은 실선으로 그린다. 암나사 탭 구멍의 드릴 자리는 120˚의 굵은 실선으로 그린다. 가려서 보이지 않는 부분의 나사부는 파선으로 그린다. 보통 골 밑을 나타내는 선은 산봉우리보다 가는 선으로 한다. 수나사와 암나사가 끼워져 있음을 나타내는 단면은 수나사 쪽을 주로 하여 그린다. 수나사와 암나사의 측면 도시에는 각각의 골지름은 가는 실선으로 약 3/4 원으로 그린다. (2) 나사 제도의 표시 방법 나사 표시를 명확히 나타내야 할 경우에는 '나사'의 글자를 나사 등급 뒤에 기입한다. 암나사 유..
