나사의 종류

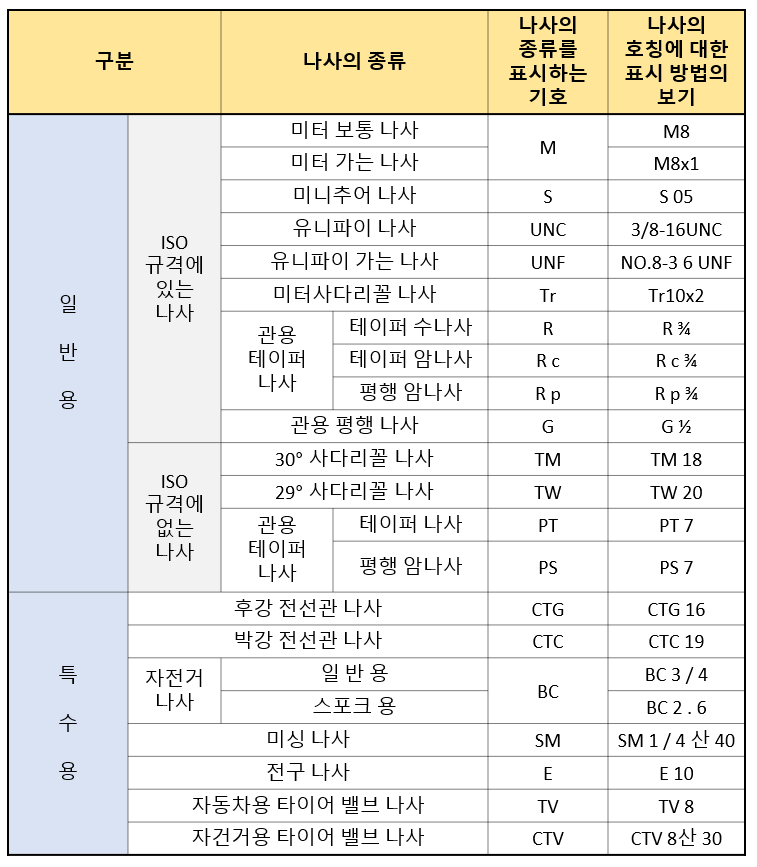

기계 설계 및 도면 작성 시 사용되는 다양한 나사 규격과 그에 따른 표시 기호는 다음과 같습니다.
- 미터 보통 나사 (M): 일반적인 체결용으로 가장 많이 사용되는 나사입니다.
- 미터 가는 나사 (M): 보통 나사보다 피치가 작아 정밀한 위치 조정이나 진동이 심한 곳에 사용됩니다.
- 관용 나사 (G, R, Rp, PT, PS): 배관의 기밀 유지가 필요한 부분에 사용되는 나사입니다.
- 유니파이 나사 (UNC, UNF, UNEF): 미국 등에서 주로 사용하는 인치 규격 나사입니다.
주의사항
- 미터 보통 나사 중 M1.7, M2.3, M2.6은 ISO 규격에 규정되어 있지 않습니다.
- 가는 나사임을 명확히 할 필요가 있을 때, 피치 다음에 (가는)이라고 기입할 수 있습니다.
- 관용 평행 암나사(Rp, Ps)는 각각 테이퍼 수나사(R, PT)와 조합하여 사용해야 합니다.
