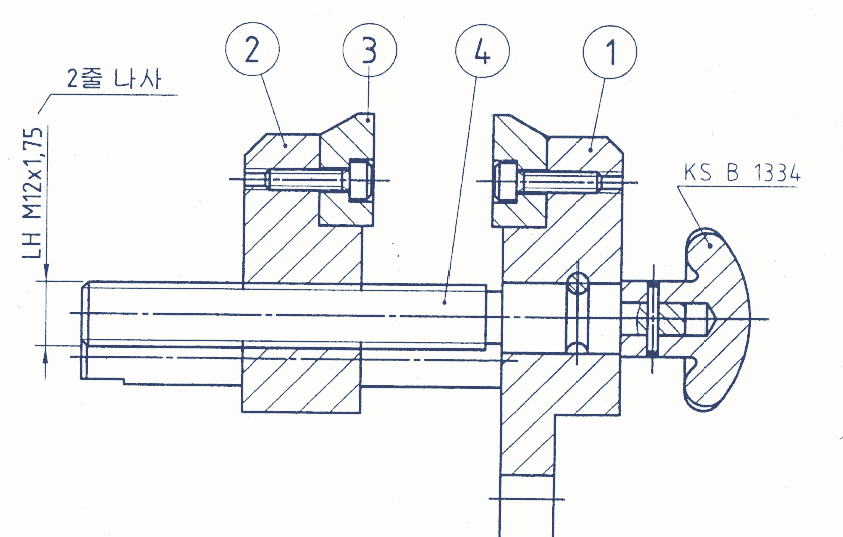

나사의 표시 방법
나사산의 감긴 방향 나사산 줄의 수 나사의 호칭 - 나사의 등급
1. 나사산의 감긴 방향
① 나사산의 감긴 방향은 왼 나사 일 때 "왼" 자로 표시 또는 "L"또는 "LH"를 사용

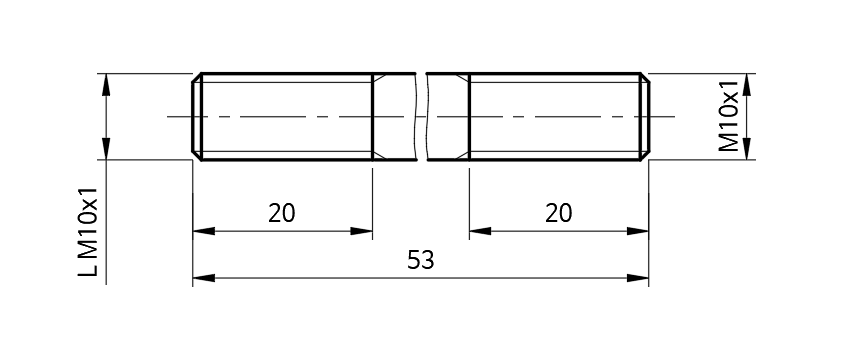

왼 M10x1 L M10x1 (LH M10x1)
② 오른나사일 때는 표시하지 않는다.
M10x1
2. 나사산의 줄의 수
① 한 줄 나사인 경우 표시하지 않는다.
② 여러 줄 나사인 경우 "2줄", "3줄" 표시 또는 "2N", "3N"을 사용

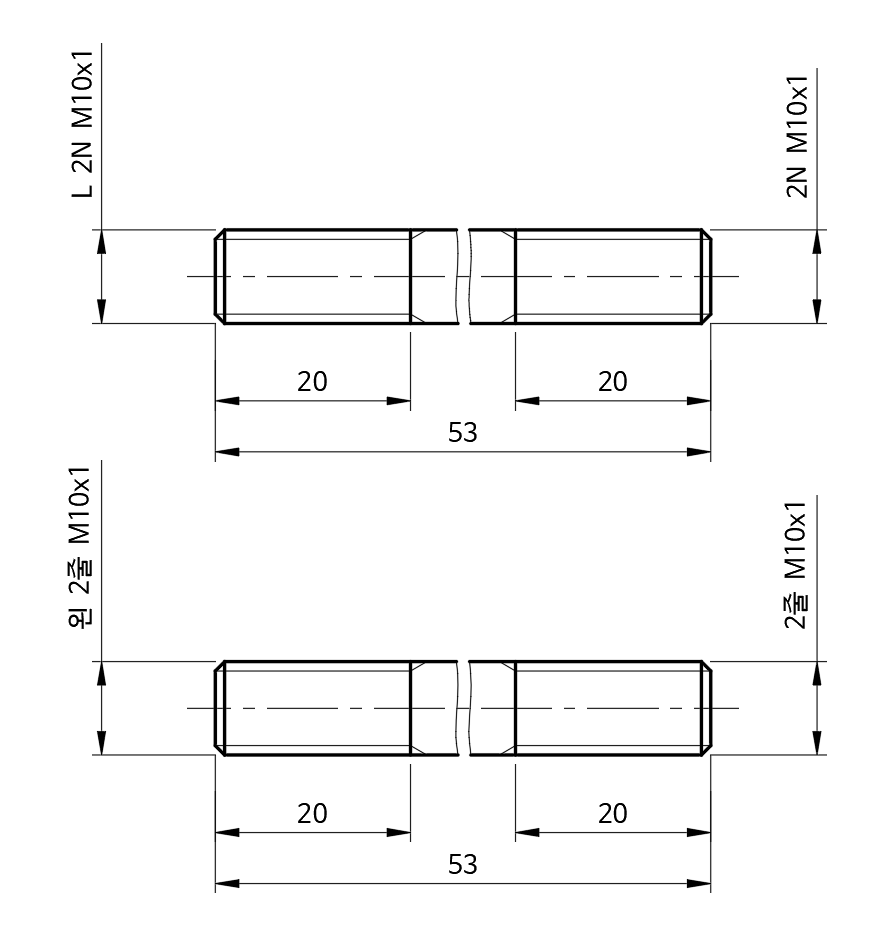

2줄 M10x1 2N M10x1
3. 나사의 호칭법
① 나사의 종류를 표시하는 기호, 나사의 지름을 표시하는 숫자, 및 피치 또는 25.4MM(1")에 대한 나사산의 수를 사용하여 나타낸다.
나사의 종류를 표시하는 기호 나사의 호칭 지름을 표시하는 숫자 x 피치
M 8 x 1
※ 보통 나사에서 같은 지름에 피치가 같은 나사에는 피치를 생략하는 것을 원칙으로 한다.
- 가는 나사 : M8x1
- 보통 나사 : M8
② 유니파이 나사의 호칭법
나사의 지름을 표시하는 숫자 또는 번호 - 산의 수 나사의 종류를 표시하는 기호
3/8 - 16 UNC
③ 인치 나사의 호칭법
나사의 종류를 표시하는 기호 나사의 호칭 지름을 표시하는 숫자 산 산의 수
SM 1/4 산 40
※ a. 관용 나사와 같이 같은 지름에 대하여 산의 수가 단 하나만 규정되어 있는 나사에서는 원칙적으로 산의 수를 생략한다.
b. 혼동될 우려가 없을 때에는 "산" 대신 하이픈 " - "을 사용할 수 있다.
4. 나사의 등급
① 나사의 등급을 표시하는 숫자와 문자와의 조합 또는 문자로서 표시한다.
② 나사의 등급은 필요가 없을 때에는 생략한다.
③ 나사의 등급

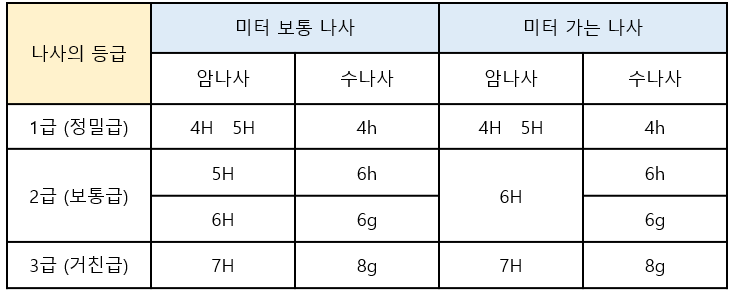

a. 미터나사

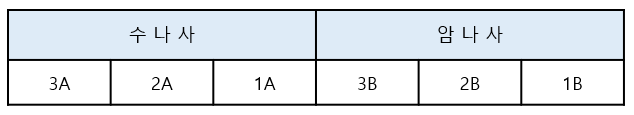

b. 유니파이 나사

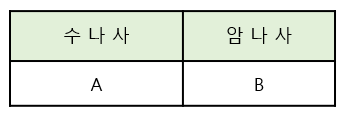

c. 관용 나사
※ 나사의 등급은 암나사 다음에 수나사 등급을 쓴다
예) 6H / 6g

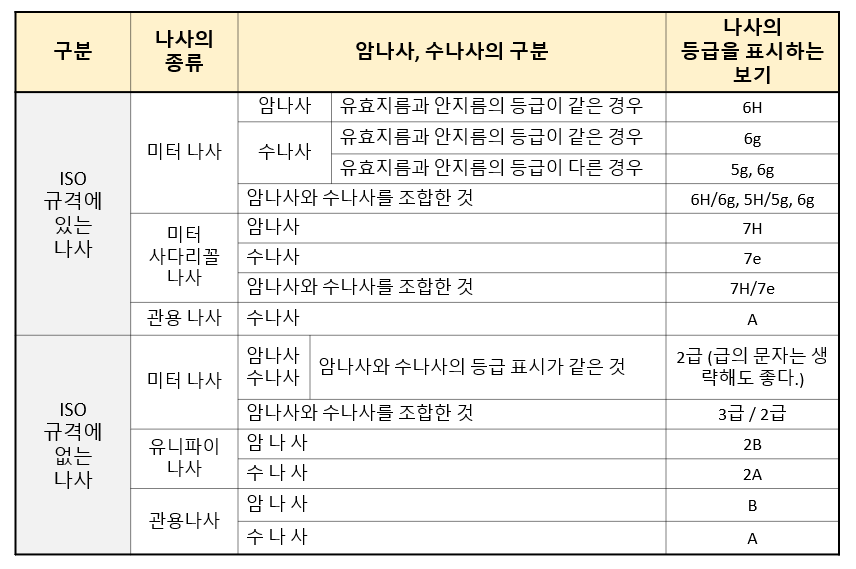

d. 나사의 등급 표시 방법
5. 나사의 표시 방법 보기
왼 2줄 M50 x 2 - 6H
왼 2줄 미터 가는 나사 ( M50 x 2 ) - 암나사 등급 6, 공차 위치 H
L 2N M50x2 - 6H
왼 M10 - 6H/6g
왼 1줄 미터 보통 나사 ( M10 ) - 암나사 등급 6H와 수나사 6h의 조합
L M10 - 6H/6h
No 4 - 40 UNC - 2A
우 1줄 유니파이 보통 나사 (No4-40 UNC) 2A급
G 1 / 2 - A
관용 평행 수나사 (G 1 / 2) A급
Rp1 / 2 R1/2
관용 평행 암나사(Rp1/2)와 관용테이퍼수나사(R1/2)의 조합
6. 미터 사다리꼴나사의 호칭법
① 1줄 미터사다리꼴나사의 표시
호칭 40, 피치 7mm Tr 40 x 7
호칭 40, 피치 7mm , 암나사의 등급 7H Tr 40 x 7 - 7H
② 여러 줄 미터 사다리꼴나사의 호칭
호칭 40, 리드 14, 피치 7mm Tr 40x14(p7)
호칭 40, 리드 14, 피치 7mm, 수나사의 등급 7e Tr 40x14(p7) - 7e
③ 미터 사다리꼴 왼나사의 표시 (호칭 다음에 LH)
Tr 40 x 7 LH
Tr 40 x 7 LH - 7H
Tr 40 x 14 (P7) LH
Tr 40 x 14 (P7) LH - 7e
