육각 머리 볼트와 탭 구멍 제도

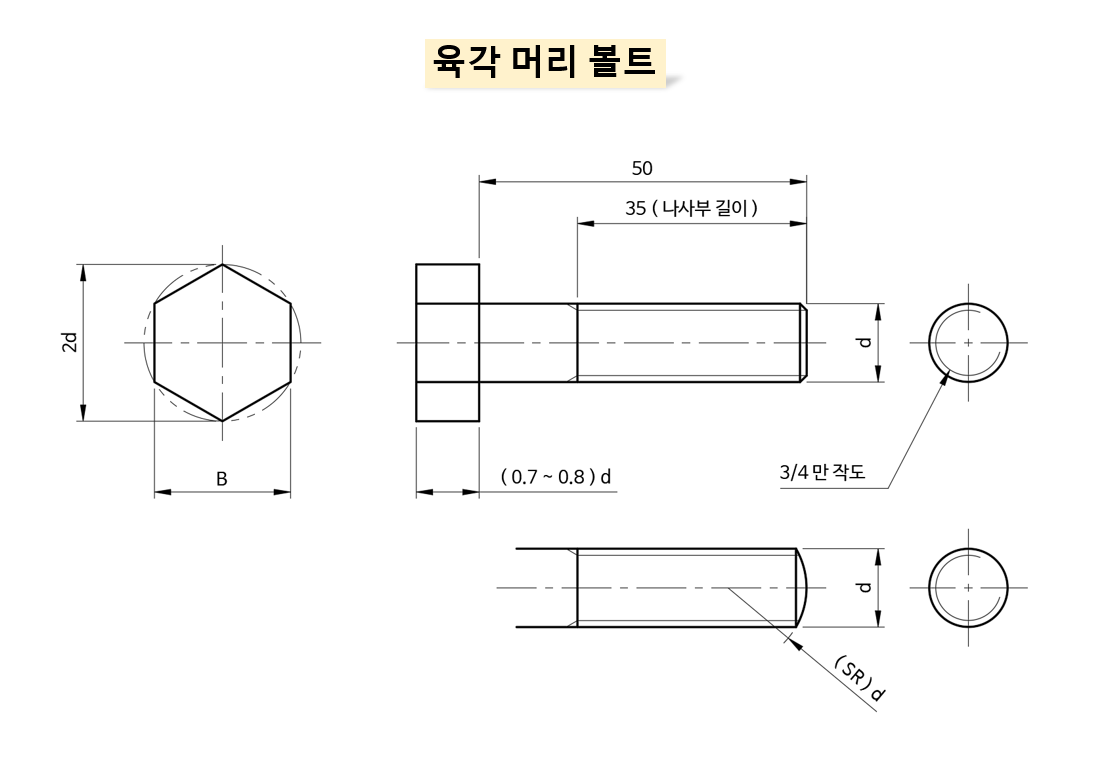

기계 설계의 가장 기초인 육각 머리 볼트와 탭(Tap) 구멍의 제도 및 치수 기입 방법을 정리합니다. 국가기술자격 실기 시험 등에서 자주 사용되는 M12 규격을 기준으로 작도 원리를 파악해 보세요.

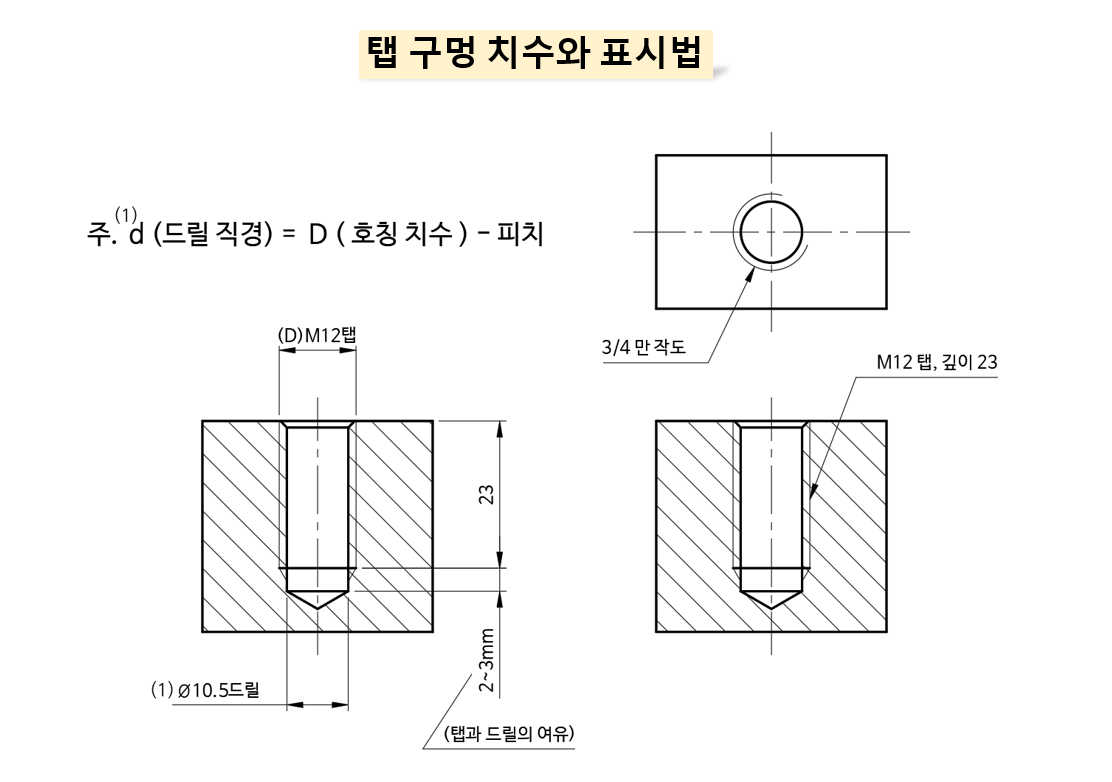

탭 구멍(암나사)은 나사부의 지름과 드릴 깊이, 나사 깊이를 명확히 기입해야 합니다. 탭 구멍 제도 시 드릴 자리는 120도로 표현하며, 도면 해독 및 작도 시 규격집을 참조하여 정확한 수치를 반영해야 합니다.
실습 과제: 위 자료를 참고하여 M12 나사를 기준으로 육각 볼트의 투상과 암나사 탭 구멍을 직접 작도해 보시기 바랍니다.
