1. 나사의 도시법



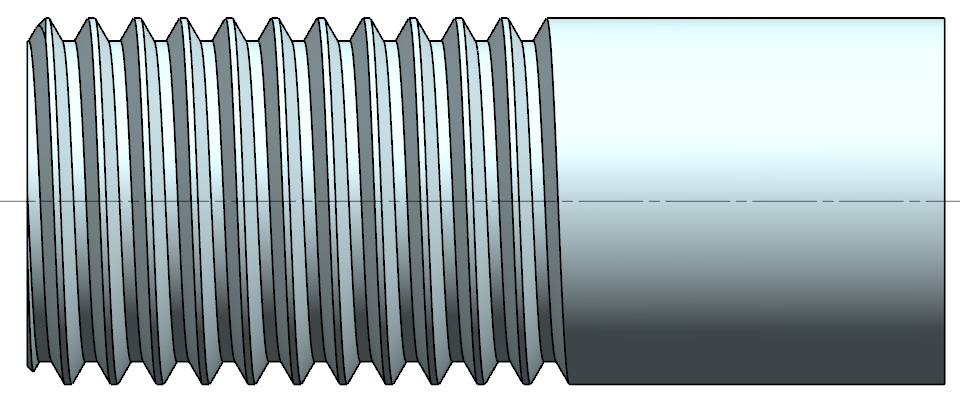

나사의 도시법



(1) 나사의 제도법

• 수나사의 바깥 지름과 암나사의 안 지름을 나타내는 선은 굵은 실선으로 그린다.
• 수나사와 암나사의 골을 표시하는 선은 가는 실선으로 그린다.
• 완전 나사부와 불완전 나사부의 경계선은 굵은 실선으로 그린다.
• 암나사 탭 구멍의 드릴 자리는 120˚의 굵은 실선으로 그린다.
• 가려서 보이지 않는 부분의 나사부는 파선으로 그린다. 보통 골 밑을 나타내는 선은 산봉우리보다 가는 선으로 한다.
• 수나사와 암나사가 끼워져 있음을 나타내는 단면은 수나사 쪽을 주로 하여 그린다.
• 수나사와 암나사의 측면 도시에는 각각의 골지름은 가는 실선으로 약 3/4 원으로 그린다.

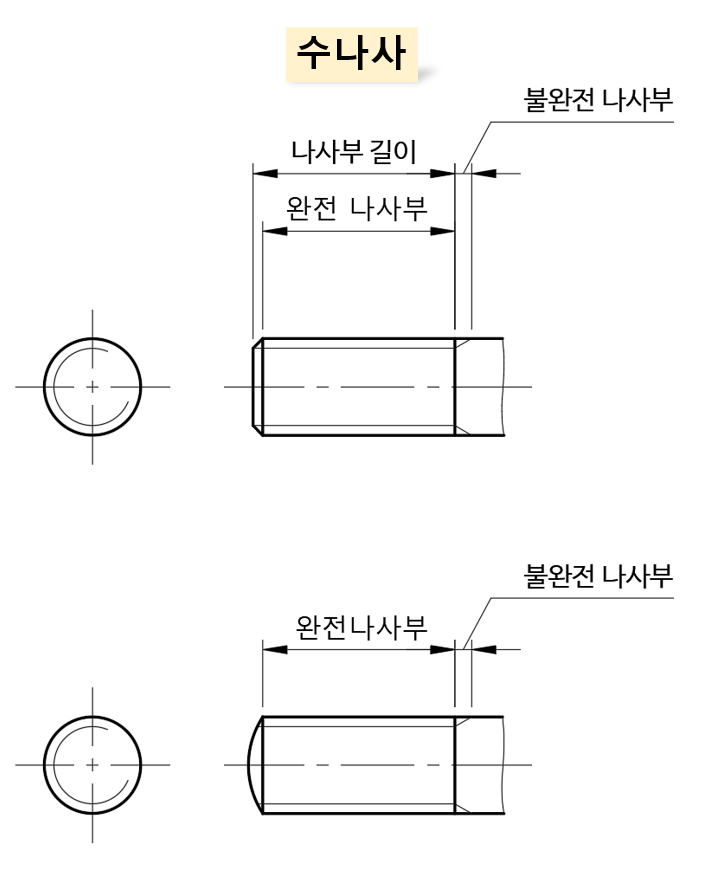

수나사 도시법

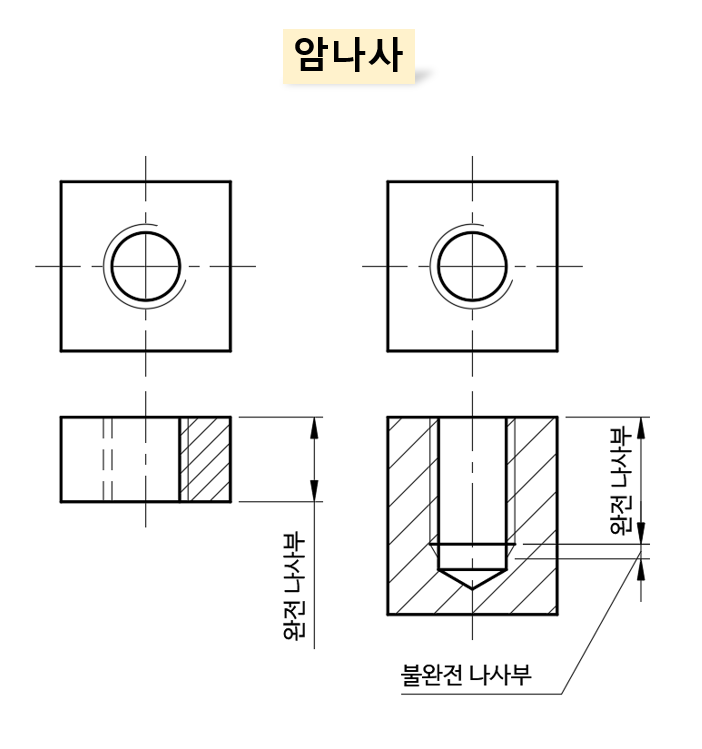

암나사 도시법



728x90



(2) 나사 제도의 표시 방법

• 나사 표시를 명확히 나타내야 할 경우에는 '나사'의 글자를 나사 등급 뒤에 기입한다.

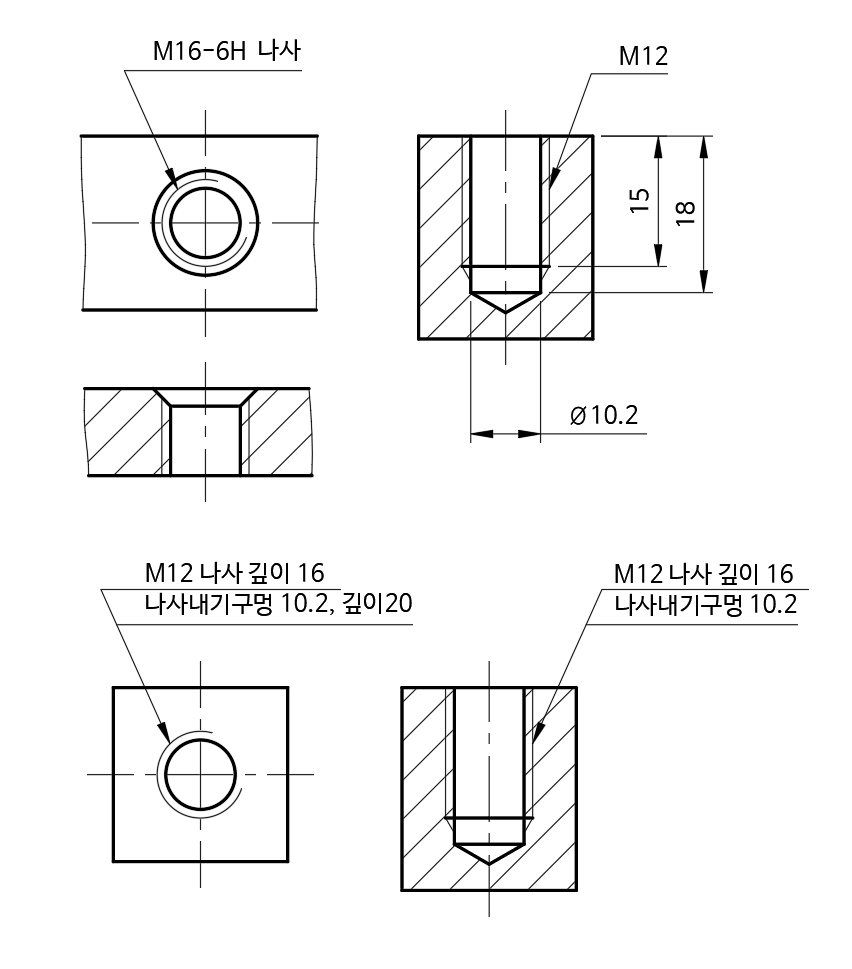

• 암나사 유효 나사부의 길이 및 나사내기 구멍의 지름과 깊이를 표시할 때에는 그림과 같이 기입한다.

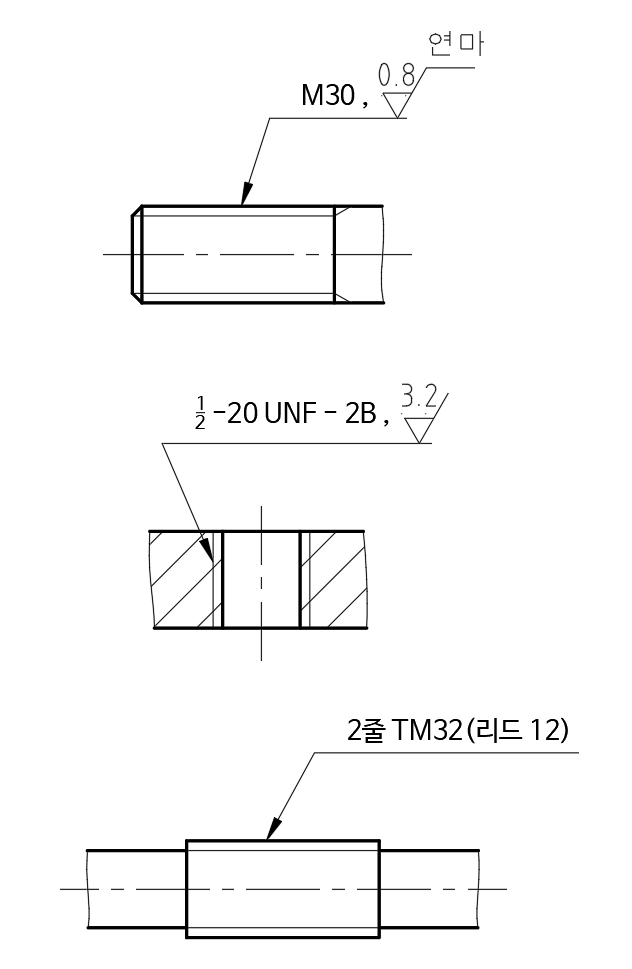

• 나사면의 표면 거칠기를 나타낼 경우 규정된 표면 거칠기 기호 또는 다듬질 기호를 사용하여 나사 표시 마지막에 기입한다.
• 여러 줄 나사의 리드를 표시할 때에는 나사의 호칭 뒤 괄호에 기입한다.
• 관용 테이퍼 나사의 기준 지름의 위치를 나타내야 할 때에는 기준 지름의 위치에 기입한다.
